Catalyst 9300 Cisco
Com o Switch Cisco Catalyst 9300 obtenha acesso rápido, agregação rápida.
Ajuda via WhatsAppCatalyst 9300 Cisco
Com o Switch Cisco Catalyst 9300 obtenha acesso rápido, agregação rápida.
O Switch Cisco Catalyst 9300 é a próxima geração da plataforma de comutação empilhável mais amplamente implantada do setor. É reconhecido como o Produto de rede geral do ano de 2018 da CRN.
- 5 de 5
Características e benefícios
Projetado para IoT
Obtenha escala líder de mercado para redes IoT convergentes: até 90 W PoE com soluções confiáveis, ponte audiovisual, descoberta de serviços e classificação IoT.
Pronto para a nuvem
Simplifique, proteja e transforme seu ambiente em nuvem. A Cisco oferece uma abordagem pronta para digital que começa no limite e se estende até onde os aplicativos residem.
Otimizado para mobilidade
Os switches de acesso da série Catalyst 9300 oferecem acesso unificado inteligente, simples e altamente seguro.
Serviços para gerenciamento de rede proativo
Resolva os problemas mais rapidamente, melhore a eficiência operacional e reduza o risco de tempo de inatividade proativamente.
Compare os modelos Catalyst 9300
Os switches de acesso da série Catalyst 9300 oferecem acesso unificado inteligente, simples e altamente seguro, incluindo recursos incorporados de controlador sem fio. Todos os modelos incluem acesso definido por software da Cisco (SD-Access), Cisco StackWise, contêineres e uma Garantia vitalícia limitada aprimorada (E-LLW).
Modelos de uplink fixo Catalyst 9300 1G
SKUs C9300L
- Uso de filial crítica aos negócios
- 24 ou 48 portas de 1G para dados, PoE + e mGig
- Uplinks fixos de 4x1G, 4x10G, 2x40G
Modelos de uplink modular Catalyst 9300 1G
C9300-xx SKUs T / P / U / S
- Fundação da rede baseada em intenções
- 24 ou 48 portas de 1G para dados, PoE +, Cisco UPOE e fibra SFP
- Uplinks modulares de 1G, 10G, 25G, 40G ou mGig
Modelos de uplink modular Catalyst 9300 mGig
C9300-xx SKUs H / UX / UXM / ONU
- Otimização para acesso convergido com e sem fio
- 24 ou 48 portas de 1G / 2.5G / 5G / 10G mGig e Cisco 90W UPOE +
- Uplinks modulares de 1G, 10G, 25G, 40G ou mGig
Por que atualizar para os switches Cisco Catalyst 9300 Series
Núcleo mais rápido, acesso mais rápido
Os switches Catalyst 9300 Series são duas vezes mais rápidos e têm o dobro da capacidade com paridade de recursos dos switches tradicionais, além das vantagens do Cisco DNA Center.
Segurança em todos os lugares
Aprender constantemente, proteger constantemente a segurança integrada reduz a superfície de ataque e ajuda a detectar e impedir ameaças.
Gerenciamento centralizado
O SD-Access e o WebUI ajudam a fechar as lacunas nas habilidades de TI criadas pelas tecnologias de nuvem, virtualização e automação.
Destaques em Cisco Catalyst 9300
Switch Cisco Catalyst 9300 24 Portas Gigabit C9300-24T
O Switch Cisco Catalyst 9300 C9300-24T é o novo switch empresarial líder da Cisco, construída para segurança, IoT, mobilidade e nuvem. A série de switch Cisco 9300 são a próxima geração da plataforma de comutação mais amplamente implantada do setor.
Switch Cisco Catalyst 9300 48 Portas Gigabit C9300-48T
O Switch Cisco Catalyst 9300 C9300-48T é o novo switch empresarial líder da Cisco, construída para segurança, IoT, mobilidade e nuvem. A série de switch Cisco 9300 são a próxima geração da plataforma de comutação mais amplamente implantada do setor.
Switch Cisco Catalyst 9300 24 portas PoE+ C9300-24P
Switch Cisco Catalyst 9300 24-port modular uplinks PoE+ C9300-24P-A, Network Advantage
Switch Cisco Catalyst 9300 48 portas uplinks PoE+ C9300-48P-A
Switch Cisco Catalyst 9300 48-port modular uplinks PoE+ C9300-48P-A, Network Advantage
Switch Cisco Catalyst 9300 24 portas uplinks mGig UPOE C9300-24UX-A
Switch Cisco Catalyst 9300 24-port modular uplinks mGig UPOE C9300-24UX-A, Network Advantage
Switch Cisco Catalyst 9300 24 portas 4X10G C9300L-24T-4X-E
Switch Cisco Catalyst 9300 24-port fixed uplinks data only, 4X10G uplinks C9300L-24T-4X-E, Network Essentials
Switch Cisco Catalyst 9300 8 x 10GE Network Module C9300-NM-8X
Switch Cisco Catalyst 9300 8 x 10GE Network Module C9300-NM-8X
Construído para segurançay, IoT, mobilidade e nuvem
A Cisco ® Switch ®Os switches da série 9300 são a plataforma de comutação corporativa empilhável da Cisco, projetada para segurança, IoT, mobilidade e nuvem. Eles são a próxima geração da plataforma de comutação mais amplamente implantada do setor. Os switches Catalyst 9300 Series formam o alicerce fundamental para o acesso definido por software (SD-Access), a arquitetura corporativa da Cisco. Com até 480 Gbps, são a solução de largura de banda de empilhamento de maior densidade do setor, com a arquitetura de uplink mais flexível. O Catalyst 9300 Series é a primeira plataforma otimizada para Wi-Fi 6 de alta densidade e 802.11ac Wave2. Ele define novos máximos para a escala da rede. Esses Switches também estão prontos para o futuro, com uma arquitetura de CPU x86 e mais memória, permitindo que eles hospedem contêineres e executem aplicativos e scripts de terceiros nativamente no Switch.
O Catalyst 9300 Series foi projetado para a tecnologia Cisco StackWise ® , fornecendo implementação flexível com suporte para encaminhamento sem parar com Stateful Switchover (NSF / SSO), para a arquitetura mais resiliente em uma solução empilhável (sub-50-ms). A arquitetura de energia altamente resiliente e eficiente apresenta o Cisco StackPower ® , que fornece portas Power over Ethernet Plus de alta densidade (PoE +), Cisco Universal Power over Ethernet de 60W (Cisco UPOE) e Cisco UPOE + © de 90W . Os Switches são baseados na arquitetura Cisco Unified Access ™ Data Plane 2.0 (UADP) 2.0, que não apenas protege seu investimento, mas também permite uma escala maior e maior produtividade. Um sistema operacional moderno, o Cisco IOS ® O XE com capacidade de programação oferece recursos avançados de segurança e convergência da Internet das Coisas (IoT).
A base do acesso definido por software
Ameaças de segurança persistentes avançadas. O crescimento exponencial dos dispositivos da Internet das Coisas (IoT). Mobilidade em todos os lugares. Adoção na nuvem. Tudo isso exige uma malha de rede que integra inovações avançadas de hardware e software para automatizar, proteger e simplificar as redes dos clientes. O objetivo dessa malha de rede é permitir o crescimento da receita do cliente, acelerando a implementação de serviços de negócios.
A arquitetura de rede digital da Cisco (Cisco DNA) com acesso definido por software (SD-Access) é a estrutura de rede que potencializa os negócios. É uma arquitetura aberta e extensível, orientada por software, que acelera e simplifica as operações de rede da sua empresa. A arquitetura programável libera sua equipe de TI de tarefas repetitivas e demoradas de configuração de rede, para que possam se concentrar na inovação que transforma positivamente seus negócios. O SD-Access permite a automação baseada em políticas da borda à nuvem com recursos fundamentais. Esses incluem:
● Implantação simplificada de dispositivos
● Gerenciamento unificado de redes com e sem fio
● Virtualização e segmentação de rede
● Políticas baseadas em grupo
● Análise baseada em contexto
Software Cisco DNA
O Cisco DNA Software oferece uma maneira valiosa e flexível de comprar software para os domínios de acesso, WAN e data center. Em cada estágio do ciclo de vida do produto, o Cisco DNA Software ajuda a facilitar a compra, o gerenciamento e a atualização do software de rede e infraestrutura. O Cisco DNA Software fornece :
● Modelos flexíveis de licenciamento para distribuir sem problemas os gastos com software dos clientes ao longo do tempo
● Proteção de investimento para compras de software através da portabilidade de licença ativada por serviços de software
● Acesso a atualizações, upgrades e novas tecnologias da Cisco através do Cisco ®Serviços de suporte de software (SWSS)
● Menor custo de entrada com o novo modelo Cisco DNA Subscription for Switching
O Cisco DNA permite gerenciar toda a sua estrutura de comutação como um único componente convergente. Com um sistema de gerenciamento e uma política para redes com fio e sem fio, oferece uma maneira eficiente de fornecer acesso mais seguro.
Visão geral do produto: Recursos
Destaques do produto
● A maior escala sem fio para pontos de acesso Wi-Fi 6 e 802.11ac Wave 2 suportados em um único switch com modelos selecionados
● Circuito Integrado Específico de Aplicativo (ASIC) da Cisco UADP 2.0 com recursos programáveis de pipeline e microengenharia, juntamente com alocação configurável baseada em modelo de encaminhamento das camadas 2 e 3, encaminhamento de listas de controle de acesso (ACLs) e qualidade de serviço (QoS)
● Complexo de CPU x86 com memória de 8 GB e 16 GB de flash e slot de armazenamento USB 3.0 SSD externo (fornecendo 120 GB de armazenamento com uma unidade SSD opcional) para hospedar contêineres
● Slot USB 2.0 para carregar imagens do sistema e definir configurações
● Até 480 Gbps de largura de banda de comutação empilhável local
● Opções mais amplas de buffer e modelo de escala mais alta para aplicativos avançados de entrega de conteúdo multimídia
● Ofertas de uplink flexíveis e densas com 1G, Multigigit, 10G, 25G e 40G na forma de uplinks fixos ou modulares
● Fácil transição de 10G para 25G com óptica de taxa dupla
● Opções flexíveis de downlink com 1G de cobre e fibra, bem como links de multigigabit
● Principais recursos de PoE com até 384 portas de PoE por pilha, PoE + e IEEE 802.3bt de alta densidade - 60W UPOE e 90W Cisco UPOE + ©
● Versões compatíveis com UL1069 disponíveis com modelos UPOE de 24 e 48 portas para implantações hospitalares
● Gerenciamento inteligente de energia com a tecnologia Cisco StackPower, fornecendo empilhamento de energia entre os membros para redundância de energia
● NetFlow Flexível (FNF) baseado em hardware, com taxa de linha, fornecendo coleta de fluxo de até 64.000 fluxos
● Suporte IPv6 em hardware, fornecendo encaminhamento por taxa de fio para redes IPv6
● Suporte de pilha dupla para alocações de tabela de encaminhamento de hardware dinâmico IPv4 / IPv6 e, para facilitar a migração de IPv4 para IPv6
● Bridge Bridging IEEE 802.1ba AV (AVB) integrado para fornecer uma melhor experiência de áudio e vídeo através de sincronização de tempo e QoS aprimoradas
● Protocolo de tempo de precisão (PTP; IEEE 1588v2) fornece sincronização precisa do relógio com precisão de microssegundos, tornando-o adequado para distribuição e sincronização de tempo e frequência na rede
● Cisco IOS XE, um sistema operacional moderno para a empresa, com suporte à capacidade de programação orientada a modelos, incluindo NETCONF, RESTCONF, YANG, scripts Python na caixa, telemetria de streaming, hospedagem de aplicativos baseados em contêiner e correção para correções críticas de erros. O sistema operacional também possui defesas internas para proteção contra ataques em tempo de execução
● SD-Access: os switches Cisco Catalyst 9300 Series formam o alicerce básico do SD-Access, a arquitetura corporativa principal da Cisco:
◦ automação baseada em políticas de ponta a nuvem
◦ Segmentação e microssegmentação simplificadas, com desempenho e escalabilidade previsíveis
◦ Automação através do Cisco DNA Center
◦ Política tratado através do Engine Services Identity Cisco (ISE)
◦ Garantia de rede fornecida pelo Cisco DNA Center
Launch Lançamento mais rápido de novos serviços comerciais e tempo de resolução de problemas significativamente melhorado
● Acesso sem fio incorporado SD-Access: O pacote do software do controlador sem fio incorporado Cisco Catalyst 9800 pode ser instalado nos Switches Cisco Catalyst 9300 Series para habilitar a funcionalidade do controlador sem fio para filiais distribuídas e pequenos campi. Uma vez instalado, o Controlador sem fio incorporado Catalyst 9800 em execução em um switch Catalyst 9300 Series pode suportar até 200 APs e 4000 clientes (o C9300L suporta 50 APs / 1000 clientes). No máximo, dois controladores sem fio podem ser ativados por site em dois switches Catalyst 9300 Series diferentes, que aumentarão para escalar até 400 APs e 8000 clientes sem fio (C9300L: 100 APs / 2000 Clients). O pacote do software do controlador sem fio incorporado Catalyst 9800 habilitará a funcionalidade sem fio apenas para implantações do SD-Access com duas topologias suportadas:
◦ The Catalyst 9800 embutido pacote de controlador sem fio Software pode ser habilitado em Switch 9300 Series Switches funcionando como co-localizado Border and Control Plane
◦ Software C9800 sem fio pode ser ativada em Switch 9300 Series Switches funcionando como Fabric in a Box
● Plug and Play (PnP) ativado: uma oferta simples, segura, unificada e integrada para facilitar novos lançamentos ou atualizações de dispositivos de filial ou campus em uma rede existente
● Segurança avançada
◦ o tráfego criptografado Analytics (ETA): Você se beneficiar do poder de aprendizado de máquina para identificar e tomar ações em direção a ameaças ou anomalias na sua rede, incluindo detecção de malware em tráfego criptografado (sem decodificação) e distribuído detecção de anomalias
◦ Suporte para AES-256 com o poderoso algoritmo de criptografia MACsec de 256 bits disponível em todos os modelos
◦ soluções confiáveis: Hardware ancorado seguro Bota e Secure Suporte exclusivo Device Identification (Sudi) para Plug and Play, para verificar a identidade do hardware e software
Modelos e configurações de switch
| Modelos |
Fonte de alimentação FRU |
Fãs de FRU |
Uplinks modulares |
Suporte à largura de banda de empilhamento |
Cisco StackPower |
WLC incorporado Catalyst 9800 |
Suporte de acesso SD |
| Modelos modulares de uplink (SKUs C9300) |
✓ |
✓ |
✓ |
480 Gbps |
✓ |
Sim (200 APs) |
Sim (256 redes virtuais) |
| Modelos de ligação fixa fixos (SKUs C9300L) |
✓ |
✓ |
✗ |
320 Gbps |
✗ |
Sim (50 PAs) |
Sim (256 redes virtuais) |
O Cisco Catalyst 9300 Series é composto por quatorze modelos de Switches de uplink modulares e catorze modelos de Switches de uplink fixos.

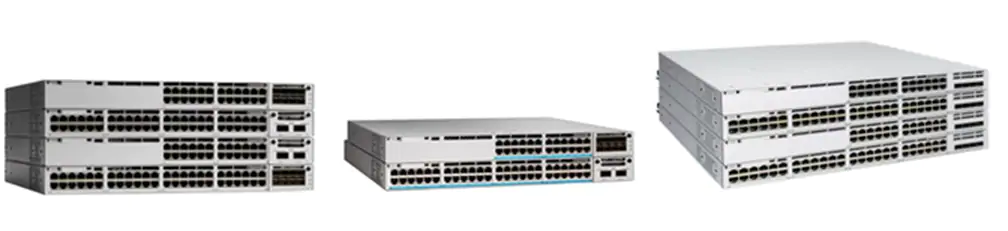

Figura 1.
Switches Cisco Catalyst 9300 Series
A Tabela 1 lista a escala da porta e os detalhes de energia para os modelos Cisco Catalyst 9300 Series.
Tabela 1. Configurações de switch Cisco Catalyst 9300 Series
| Modelo |
Total 10/100/1000, cobre multigigabit ou fibra SFP |
Configuração de ligação ascendente |
Fonte de alimentação CA padrão |
Potência PoE disponível |
| Modelos modulares de uplink |
||||
| C9300-24T |
24 Dados |
Uplinks modulares |
350W CA |
N / D |
| C9300-48T |
48 Dados |
Uplinks modulares |
350W CA |
N / D |
| C9300-24P |
24 PoE + |
Uplinks modulares |
715W AC |
445W |
| C9300-48P |
48 PoE + |
Uplinks modulares |
715W AC |
437W |
| C9300-24U |
24 Cisco UPOE |
Uplinks modulares |
1100W CA |
830W |
| C9300-48U |
48 Cisco UPOE |
Uplinks modulares |
1100W CA |
822W |
| C9300-24UX |
Cisco UPOE de 24 multigigabits (100M, 1G, 2.5G, 5G ou 10 Gbps) |
Uplinks modulares |
1100W CA |
560W |
| C9300-48UXM |
36x100 Mbps, 1G, 2.5G + 12x Multigigabit (100M, 1G, 2.5G, 5G ou 10 Gbps) |
Uplinks modulares |
1100W CA |
490W |
| C9300-48UN |
Portas UPOE de 48x 5 Gbps (100M, 1G, 2.5G, 5G) |
Uplinks modulares |
1100W CA |
645W |
| C9300-24UB |
24 Cisco UPOE |
Uplinks modulares |
1100W CA |
830W |
| C9300-24UXB |
Cisco UPOE de 24 multigigabits (100M, 1G, 2.5G, 5G ou 10 Gbps) |
Uplinks modulares |
1100W CA |
560W |
| C9300-48UB |
48 Cisco UPOE |
Uplinks modulares |
1100W CA |
822W |
| C9300-24H |
24 Cisco UPOE + |
Uplinks modulares |
1100W CA |
830W |
| C9300-48H |
48 Cisco UPOE + |
Uplinks modulares |
1100W CA |
822W |
| C9300-24S |
SFP 24x 1G |
Uplinks modulares |
715W AC |
N / D |
| C9300-48S |
48x 1G SFP |
Uplinks modulares |
715W AC |
N / D |
| Modelos fixos de uplink |
||||
| C9300L-24T-4G |
24 Dados |
4x uG fixos 1G |
350W CA |
N / D |
| C9300L-24T-4X |
24 Dados |
4x uplinks fixos de 10G |
350W CA |
N / D |
| C9300L-48T-4G |
48 Dados |
4x uG fixos 1G |
350W CA |
N / D |
| C9300L-48T-4X |
48 Dados |
4x uplinks fixos de 10G |
350W CA |
N / D |
| C9300L-24P-4G |
24 PoE + |
4x uG fixos 1G |
715WAC |
505W |
| C9300L-24P-4X |
24 PoE + |
4x uplinks fixos de 10G |
715WAC |
505W |
| C9300L-48P-4G |
48 PoE + |
4x uG fixos 1G |
715WAC |
505W |
| C9300L-48P-4X |
48 PoE + |
4x uplinks fixos de 10G |
715WAC |
505W |
| C9300L-48PF-4G |
48 PoE + |
4x uG fixos 1G |
1100W CA |
890W |
| C9300L-48PF-4X |
48 PoE + |
4x uplinks fixos de 10G |
1100W CA |
890W |
| C9300L-24UXG-4X |
24 UPOE 8xmGig |
4x uplinks fixos de 10G |
1100W CA |
880W |
| C9300L-24UXG-2Q |
24 UPOE 8xmGig |
2x uplinks fixos de 40G |
1100W CA |
722W |
| C9300L-48UXG-4X |
48 UPOE 12xmGig |
4x uplinks fixos de 10G |
1100W CA |
675W |
| C9300L-48UXG-2Q |
48 UPOE 12xmGig |
2x uplinks fixos de 40G |
1100W CA |
675W |
Os switches Cisco Catalyst 9300 Series (SKUs C9300) suportam módulos de rede opcionais para portas de uplink (Figura 2). Esses módulos de rede substituíveis em campo com velocidades de 25G e 40G no Cisco Catalyst 9300 Series permitem maior flexibilidade arquitetural e proteção ao investimento em infraestrutura, permitindo uma migração sem interrupções de 10G para 25G e além. A configuração padrão do switch não inclui o módulo de rede. Quando você compra o switch, pode escolher entre os módulos de rede descritos na Tabela 2.
Figure 2.
Cisco Catalyst 9300 Series Network Modules
Table 2. Network module numbers and descriptions
| Network module |
Description |
| C9300-NM-4G |
Catalyst 9300 Series 4x 1G Network Module |
| C9300-NM-4M |
Catalyst 9300 Series 4x Multigigabit Network Module |
| C9300-NM-8X |
Catalyst 9300 Series 8x 10G Network Module |
| C9300-NM-2Q |
Catalyst 9300 Series 2x 40G Network Module |
| C9300-NM-2Y |
Catalyst 9300 Series 2x 25G Network Module |
Please note: Existing Catalyst 3850 network modules are also supported in Cisco Catalyst 9300 Series switches.
For additional details, please read our FAQs: https://www.cisco.com/c/dam/en/us/products/collateral/switches/catalyst-9300-series-switches/nb-09-cat-9k-faq-cte-en.pdf.
Power supplies
Os switches Cisco Catalyst 9300 Series suportam fontes de alimentação redundantes duplas. Os Switches são enviados com uma fonte de alimentação por padrão, e a segunda fonte de alimentação pode ser comprada quando o Switch é pedido ou posteriormente. Se apenas uma fonte de alimentação estiver instalada, ela deverá sempre estar no compartimento nº 1 da fonte de alimentação. Os switches também são fornecidos com três ventiladores substituíveis em campo.
Figura 3.
Fontes de alimentação Cisco Catalyst 9300 Series Dual Redundant
A Tabela 3 lista as diferentes fontes de alimentação disponíveis nesses Switches e a energia PoE disponível.
Tabela 3. Modelos de fontes de alimentação
| Modelo |
Fonte de alimentação padrão |
Potência PoE disponível |
Com PS secundário de 350W |
Com 715W PS Secundário |
Com 1100W PS Secundário |
| C9300-24T |
PWR-C1-350WAC-P *** |
n / D |
n / D |
n / D |
n / D |
| C9300-48T |
PWR-C1-350WAC-P *** |
n / D |
n / D |
n / D |
n / D |
| C9300-24P |
PWR-C1-715WAC-P *** |
445W |
720W * |
720W * |
720W * |
| C9300-48P |
PWR-C1-715WAC-P *** |
437W |
787W |
1152W |
1440W * |
| C9300-24U |
PWR-C1-1100WAC-P |
830W |
1180W |
1440W * |
1440W * |
| C9300-48U |
PWR-C1-1100WAC-P |
822W |
1172W |
1537W |
1800W ** |
| C9300-24H |
PWR-C1-1100WAC-P |
830W |
1180W |
1545W * |
1930W * |
| C9300-48H |
PWR-C1-1100WAC-P |
822W |
1172W |
1537W |
1922W * |
| C9300-24UX |
PWR-C1-1100WAC-P |
560W |
910W |
1275W |
1440W * |
| C9300-48UXM |
PWR-C1-1100WAC-P |
490W |
840W |
1205W |
1590W |
| C9300-48UN |
PWR-C1-1100WAC-P |
645W |
995W |
1360W |
1745W |
| C9300-24UB |
PWR-C1-1100WAC-P |
830W |
1180W |
1440W * |
1440W * |
| C9300-24UXB |
PWR-C1-1100WAC-P |
560W |
910W |
1275W |
1440W * |
| C9300-48UB |
PWR-C1-1100WAC-P |
822W |
1172W |
1537W |
1800W ** |
| C9300-24S |
PWR-C1-715WAC-P |
n / D |
n / D |
n / D |
n / D |
| C9300-48S |
PWR-C1-715WAC-P |
n / D |
n / D |
n / D |
n / D |
| C9300L-24T-4G |
PWR-C1-350WAC-P |
n / D |
n / D |
n / D |
n / D |
| C9300L-24T-4X |
PWR-C1-350WAC-P |
n / D |
n / D |
n / D |
n / D |
| C9300L-48T-4G |
PWR-C1-350WAC-P |
n / D |
n / D |
n / D |
n / D |
| C9300L-48T-4X |
PWR-C1-350WAC-P |
n / D |
n / D |
n / D |
n / D |
| C9300L-24P-4G |
PWR-C1-715WAC-P |
505W |
720W * |
720W * |
720W * |
| C9300L-24P-4X |
PWR-C1-715WAC-P |
505W |
720W * |
720W * |
720W * |
| C9300L-48P-4G |
PWR-C1-715WAC-P *** |
505W |
855W |
1220W |
1440W * |
| C9300L-48P-4X |
PWR-C1-715WAC-P *** |
505W |
855W |
1220W |
1440W * |
| C9300L-48PF-4G |
PWR-C1-1100WAC-P |
890W |
1240W |
1440W |
1440W * |
| C9300L-48PF-4X |
PWR-C1-1100WAC-P |
890W |
1240W |
1440W |
1440W * |
| C9300L-24UXG-4X |
PWR-C1-1100WAC-P |
880W |
1230W |
1440W |
1440W * |
| C9300L-24UXG-2Q |
PWR-C1-1100WAC-P |
722W |
1072W |
1440W |
1440W * |
| C9300L-48UXG-4X |
PWR-C1-1100WAC-P *** |
675W |
1025W |
1390W |
1775W |
| C9300L-48UXG-2Q |
PWR-C1-1100WAC-P *** |
675W |
1025W |
1390W |
1775W |
* Limitado pelo número e classificação de portas (por exemplo, 24 portas PoE + 30W = 720W)
** Limitado pelo design
*** Opções de atualização para PSU de 715W e 1100W estão disponíveis
Empilhamento
Os modelos de switch Cisco Catalyst 9300 Series foram projetados para empilhar switches como um único switch virtual, permitindo que os clientes tenham um único plano de gerenciamento e controle para até 448 portas de acesso.
Figura 4.
Pilha de modelos de uplink modular do Cisco Catalyst 9300 Series (C9300 SKUs) e pilha de modelos de uplink fixa (C9300L SKUs)
A Tabela 4 lista as opções de empilhamento suportadas.
Tabela 4. Opções de empilhamento suportadas
| Modelo |
Suporte de empilhamento |
Suporte à largura de banda de empilhamento |
Hardware de empilhamento opcional |
Número de membros |
Membros da pilha suportados |
| Modelos modulares de uplink (SKUs C9300) |
StackWise ® -480 |
480 Gbps |
Cabo StackWise |
8 |
Outras SKUs C9300 com o mesmo nível de licença Os SKUs C9300 de maior escala são empilhados apenas com outros modelos similares |
| Modelos fixos de uplink (SKUs C9300L) |
StackWise-320 |
320 Gbps |
C9300L-STACK-KIT |
8 |
Outros SKUs C9300L com o mesmo nível de licença |
Não há suporte para empilhamento misto entre as plataformas de escala superior / aumentada 9300 e 9300 . Você não pode empilhar modelos fixos de uplink (SKUs C9300L) com modelos modulares de uplink (SKUs C9300) ou outros Switches Catalyst, por exemplo, Cisco Catalyst 3850 e 3650 Series. Qualquer combinação de modelos C9300 pode formar uma pilha. Separadamente, qualquer combinação de modelos C9300L pode formar uma pilha.
Os SKUs de escala mais alta do Catalyst 9300 (C9300-24UB, C9300-24UXB, C9300-48UB) precisam ser empilhados com outros modelos de escala mais alta para obter uma pilha com a escala mais alta suportada por esses modelos.
Os cabos StackWise disponíveis para configurar o empilhamento com os modelos de uplink modular da série Catalyst 9300 (SKUs C9300) têm comprimentos de 0,5m, 1m e 3m.
O kit StackWise-320 opcional para os modelos de uplink fixo Catalyst 9300 Series (SKUs C9300L) consiste em dois adaptadores de pilha e um cabo de empilhamento. O cabo de empilhamento padrão é de 0,5 m, mas também estão disponíveis opções de 1m e 3m. A Tabela 5 lista os acessórios de empilhamento.
Tabela 5. Acessórios de empilhamento
| Modelo |
Descrição |
| STACK-T1-50CM |
Pilha de dados 50 cm (opção de cabo com SKUs C9300) |
| STACK-T1-1M |
Pilha de dados 1m (opção de cabo com SKUs C9300) |
| STACK-T1-3M |
Pilha de dados 3m (opção de cabo com SKUs C9300) |
| C9300L-STACK-KIT |
Kit de pilha apenas para SKUs C9300L: dois adaptadores de pilha de dados e um cabo de pilha de dados |
| PILHA-T3-50CM |
Cabo de 50 cm da pilha de dados (cabo padrão com o Kit de pilha C9300L) |
| STACK-T3-1M |
Cabo de 1 m da pilha de dados (opção de cabo com o Kit de pilha C9300L) |
| PILHA T3-3M |
Cabo de 3m da pilha de dados (opção de cabo com o Kit de pilha C9300L) |
Figura 5.
Unidades de pilha do switch Cisco Catalyst 9300 Series
Ventilador
Os switches Cisco Catalyst 9300 Series também vêm com três ventiladores substituíveis em campo e redundância de suporte (N + 1). A Tabela 6 lista o número de peça do módulo do ventilador.
Tabela 6. Módulos de Ventilador
| Modelo |
Descrição |
| FAN-T2 = |
Módulo do ventilador |
As métricas de desempenho e escalabilidade para o Cisco Catalyst 9300 Series são fornecidas na Tabela 7.
Tabela 7. Desempenhoespecificações ce
| Descrição |
Desempenho - SKUs de uplink modulares C9300 |
Desempenho - SKUs de uplink modulares C9300 de maior escala |
Desempenho: SKUs de uplink fixos C9300L |
| Número total de endereços MAC |
32.000 |
64.000 |
32.000 |
| Número total de rotas IPv4 (ARP mais rotas aprendidas) |
32,000 (24,000 direct routes and 8000 indirect routes) |
64,000 |
32,000 (24,000 direct routes and 8000 indirect routes) |
| IPv6 routing entries |
16,000 |
32,000 |
16,000 |
| Multicast routing scale |
8,000 |
16,000 |
8,000 |
| QoS scale entries |
5,120 |
18,000 |
5,120 |
| ACL scale entries |
5,120 |
18,000 |
5,120 |
| Packet buffer per SKU |
16 MB buffer for 24- or 48-port Gigabit Ethernet models 32 MB buffer for 24 and 48-port Multigigabit |
32 MB buffer for 24- and 48-port Gigabit Ethernet models 64 MB buffer for 24-port Multigigabit model (24UXB) |
16 MB buffer for 24 and 48 port Gigabit Ethernet models |
| FNF entries |
64,000 flow on 24- and 48-port Gigabit Ethernet models 128,000 flows on 24-port Multigigabit |
128,000 flow on 24- and 48-port Gigabit Ethernet models 256,000 flows on 24-port Multigigabit |
64,000 flow on 24- and 48-port Gigabit Ethernet models
|
| DRAM |
8 GB |
8 GB |
8 GB |
| Flash |
16 GB |
16 GB |
16 GB |
| VLAN IDs |
4094 |
4094 |
4094 |
| Total Switched Virtual Interfaces (SVIs) |
1000 |
1000 |
1000 |
| Jumbo frames |
9198 bytes |
9198 bytes |
9198 bytes |
| Total routed ports per Catalyst 9300 Series stack |
448 |
448 |
416 |
Table 8. Bandwidth specifications
| SKU |
Switching capacity |
Switching capacity with stacking |
Forwarding rate |
Forwarding rate with stacking |
| C9300-24T |
208 Gbps |
688 Gbps |
154.76 Mpps |
511.90 Mpps |
| C9300-48T |
256 Gbps |
736 Gbps |
190.47 Mpps |
547.62 Mpps |
| C9300-24P |
208 Gbps |
688 Gbps |
154.76 Mpps |
511.90 Mpps |
| C9300-48P |
256 Gbps |
736 Gbps |
190.47 Mpps |
547.62 Mpps |
| C9300-24U |
208 Gbps |
688 Gbps |
154.76 Mpps |
511.90 Mpps |
| C9300-48U |
256 Gbps |
736 Gbps |
190.48 Mpps |
547.62 Mpps |
| C9300-24UX |
640 Gbps |
1120 Gbps |
476.19 Mpps |
833.33 Mpps |
| C9300-48UXM |
580 Gbps |
1060 Gbps |
431.54 Mpps |
788.69 Mpps |
| C9300-48UN |
640 Gbps |
1120 Gbps |
476.19 Mpps |
833.33 Mpps |
| C9300-24UB |
208 Gbps |
688 Gbps |
154.76 Mpps |
511.90 Mpps |
| C9300-48UB |
256 Gbps |
736 Gbps |
190.48 Mpps |
547.62 Mpps |
| C9300-24UXB |
640 Gbps |
1120 Gbps |
476.19 Mpps |
833.33 Mpps |
| C9300-24H |
208 Gbps |
688 Gbps |
154.76 Mpps |
511.90 Mpps |
| C9300-48H |
256 Gbps |
736 Gbps |
190.48 Mpps |
547.62 Mpps |
| C9300-24S |
208 Gbps |
688 Gbps |
154.76 Mpps |
511.90 Mpps |
| C9300-48S |
256 Gbps |
736 Gbps |
190.47 Mpps |
547.62 Mpps |
| C9300L-24T-4G |
56 Gbps |
376 Gbps |
41.66 Mpps |
279.76 Mpps |
| C9300L-24T-4X |
128 Gbps |
448 Gbps |
95.23 Mpps |
333.33 Mpps |
| C9300L-48T-4G |
104 Gbps |
424 Gbps |
77.38 Mpps |
315.48 Mpps |
| C9300L-48T-4X |
176 Gbps |
496 Gbps |
130.95 Mpps |
369.05 Mpps |
| C9300L-24P-4G |
56 Gbps |
376 Gbps |
41.66 Mpps |
279.76 Mpps |
| C9300L-24P-4X |
128 Gbps |
448 Gbps |
95.23 Mpps |
333.33 Mpps |
| C9300L-48P-4G |
104 Gbps |
424 Gbps |
77.38 Mpps |
315.48 Mpps |
| C9300L-48P-4X |
176 Gbps |
496 Gbps |
130.95 Mpps |
369.05 Mpps |
| C9300L-48PF-4G |
104 Gbps |
424 Gbps |
77.38 Mpps |
315.48 Mpps |
| C9300L-48PF-4X |
176 Gbps |
496 Gbps |
130.95 Mpps |
369.05 Mpps |
| C9300L-24UXG-4X |
272 Gbps |
592 Gbps |
202.38 Mpps |
440.47 Mpps |
| C9300L-24UXG-2Q |
352 Gbps |
672 Gbps |
261,90 Mpps |
500,00 Mpps |
| C9300L-48UXG-4X |
392 Gbps |
712 Gbps |
291,66 Mpps |
529,76 Mpps |
| C9300L-48UXG-2Q |
472 Gbps |
792 Gbps |
351,19 Mpps |
589,28 Mpps |
Todos os modelos têm desempenho de não bloqueio de velocidade de cabo para IPv4 e IPv6. As taxas de encaminhamento na tabela acima são medidas com tamanhos de pacote IPv4 de 64 bytes.
Arquitetura de acesso SD
E se você pudesse devolver tempo à TI? Forneça acesso à rede em minutos para qualquer usuário ou dispositivo para qualquer aplicativo - sem comprometer? O SD-Access é a primeira automação baseada em políticas do setor, da borda da rede à nuvem. Sua base para sua rede digital, o Cisco SD-Access. Baseado nos princípios do DNA da Cisco, o SD-Access fornece segmentação de ponta a ponta para manter o tráfego de usuário, dispositivo e aplicativo separado sem a necessidade de um novo design da rede. Ele automatiza a política de acesso do usuário para que as organizações possam garantir que as políticas corretas sejam definidas para qualquer usuário ou dispositivo com qualquer aplicativo na rede. Isso é realizado com uma única malha de rede na LAN e WLAN, que cria uma experiência consistente do usuário em qualquer lugar, sem comprometer a segurança.
Atualmente, existem muitos desafios no gerenciamento da rede para gerar resultados de negócios. Essas limitações são devidas à configuração manual e a ofertas de ferramentas fragmentadas. O SD-Access fornece:
● Uma solução de gerenciamento transformacional que reduz as despesas operacionais e melhora a agilidade dos negócios
● Gerenciamento consistente de políticas e provisionamento de rede com e sem fio
● Segmentação de rede automatizada e política baseada em grupo
● Informações contextuais para resolução rápida de problemas e planejamento de capacidade
● Interfaces abertas e programáveis para integração com soluções de terceiros
Para obter uma visão geral dos principais endereços de acesso SD dos casos de uso, consulte Visão geral da solução SD-Access .
O Cisco IOS XE abre um paradigma completamente novo na configuração, operação e monitoramento de rede através da automação de rede. A solução de automação da Cisco é aberta, baseada em padrões e extensível em todo o ciclo de vida de um dispositivo de rede. Os vários mecanismos de automação estão descritos abaixo.
● O provisionamento automatizado de dispositivos é a capacidade de automatizar o processo de atualização de imagens de software e instalação de arquivos de configuração nos Switches Cisco Catalyst quando eles estão sendo implantados na rede pela primeira vez. A Cisco fornece soluções prontas para uso, como Plug and Play e ferramentas disponíveis no mercado, como Zero-Touch Provisioning (ZTP) e Preboot Execution Environment (PXE) que permitem uma implantação automatizada e sem esforço.
● A configuração orientada a API está disponível com Switches de rede modernos, como o Cisco Catalyst 9300 Series. Ele suporta uma ampla variedade de recursos de automação e fornece APIs abertas robustas sobre NETCONF, RESTCONF e GNMI usando modelos de dados YANG para ferramentas externas, prontas para uso e personalizadas, para provisionar automaticamente os recursos de rede.
● A visibilidade granular permite que a telemetria orientada por modelo transmita dados de um Switch para um destino. Os dados a serem transmitidos são identificados por meio da assinatura de um conjunto de dados em um modelo YANG. O conjunto de dados inscritos é transmitido para o destino em intervalos especificados. Além disso, o Cisco IOS XE habilita o modelo push. Ele fornece monitoramento em tempo quase real da rede, levando à rápida detecção e retificação de falhas.
● Atualizações e patches contínuos de software suportam a resiliência do SO. O Cisco IOS XE suporta patches, que fornecem correções para bugs críticos e vulnerabilidades de segurança entre lançamentos de manutenção regulares. Esse suporte permite adicionar patches sem ter que esperar pela próxima versão de manutenção.
Segurança
● Análise de tráfego criptografado (ETA) é um recurso exclusivo para identificar malware no tráfego criptografado proveniente da camada de acesso. Como cada vez mais tráfego está sendo criptografado, a visibilidade que esse recurso oferece para a detecção de ameaças é fundamental para manter sua rede segura em diferentes camadas.
● A criptografia AES-256 MACsec é o padrão IEEE 802.1AE para autenticação e criptografia de pacotes entre Switches. Os switches Cisco Catalyst 9300 Series suportam AES (Advanced Encryption Standard) de 256 bits e 128 bits, fornecendo a criptografia de link mais segura.
● Soluções confiáveis criadas com o Cisco Trust Anchor Technologies fornecem uma base altamente segura para os produtos da Cisco. Com o Catalyst 9300 Series, essas tecnologias permitem garantia de autenticidade de hardware e software para confiança na cadeia de suprimentos e forte mitigação contra ataques intermediários que comprometem software e firmware. Os recursos do Trust Anchor incluem:
◦ assinatura Image: imagens Cryptographically assinados fornecer garantia de que o firmware, BIOS, e outros softwares são autênticos e não modificada. À medida que o sistema é inicializado, as assinaturas de software do sistema são verificadas quanto à integridade.
◦ seguros Bota: Cisco Secure Bota âncoras de tecnologia da cadeia de seqüência de inicialização de confiança de hardware imutável, mitigar ameaças contra estado fundamental de um sistema e o software que está a ser carregado, independentemente do nível de privilégio de um usuário. Ele fornece proteção em camadas contra a persistência de firmware modificado ilicitamente.
◦ Cisco confiança âncora módulo: Um resistente a adulteração, solução forte criptográfico, de chip único fornece garantia de autenticidade de hardware para identificar exclusivamente o produto de modo a que a sua origem pode ser confirmada a Cisco. Isso garante que o produto é genuíno.
Resiliência e alta disponibilidade
● StackWise-480: Os modelos modulares de uplink Cisco Catalyst 9300 Series (SKUs C9300) suportam a mais alta solução de largura de banda de empilhamento no painel traseiro do mercado (480 Gbps) com o StackWise-480. Até 8 Switches podem ser configurados em um Stackwise-480 com o conector especial na parte traseira do Switch usando cabos de pilha dedicados.
● StackWise-320: The Cisco Catalyst 9300 Series fixed uplink models (C9300L SKUs) support stacking bandwidth solution (320 Gbps) with StackWise-320. Up to 8 Switches can be optionally configured in a Stackwise-320 with the special Stack Kit at the back of the switch using dedicated stack cables.
● Cisco StackPower: Cisco StackPower is an innovative power interconnect system that allows the power supplies in a stack to be shared as a common resource among all the switches. This allows you to simply add one extra power supply in any switch of the stack and either provide power redundancy for any of the stack members or simply add more power to the shared pool. Up to 4 switches can be configured in a StackPower stack with the special connector at the back of the switch. However, with the use of XPS-2200 appliance, up to 9 switches can be configured in the StackPower stack. Cisco StackPower is only supported on the models with modular uplink stack - C9300 SKUs.
Figure 6.
Cisco Catalyst 9300 Series StackPower
● High availability: The Catalyst 9300 Series supports high-availability features, including the following:
◦ Cross-stack EtherChannel provides the ability to configure Cisco EtherChannel technology across different members of the stack for high resiliency.
◦ IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) provides rapid spanning tree convergence independent of spanning tree timers and also offers the benefit of Layer 2 load balancing and distributed processing.
◦ Per-VLAN Rapid Spanning Tree (PVRST+) allows rapid spanning tree (IEEE 802.1w) reconvergence on a per-VLAN spanning tree basis, providing simpler configuration than MSTP. In both MSTP and PVRST+ modes, stacked units behave as a single spanning tree node.
◦ Switch-port auto-recovery (“err-disable” recovery) automatically attempts to reactivate a link that is disabled because of a network error.
◦ The Catalyst 9300 Series platform delivers the best NSF/SSO resiliency architecture in a stackable solution with sub-50-ms failover.
◦ Always-On wireless network with stateful switchover when wireless functionality is enabled on stack of Catalyst 9300 Series switches.
Deep buffer Technology
Cisco Catalyst 9300 higher scale models have a deeper buffer to address the requirements of rich multi-media lossless content delivery and large routing tables in a fixed access solution with a wide range of uplink choices for deployment flexibility.
Flexible Netflow
● Flexible NetFlow (FNF): Cisco IOS Software FNF is the next generation in flow visibility technology. It enables optimization of the network infrastructure, reduces operation costs, and improves capacity planning and security incident detection with increased flexibility and scalability. The Catalyst 9300 Series is capable of up to 64,000 flow entries on 48-port and 24 port models and up to 128,000 flow entries on Multigigabit models.
Application visibility and control
● NBAR2: Next-Generation Network-Based Application Recognition (NBAR2) enables advanced application classification techniques, accuracy with up to 1400 predefined and well-known application signatures and up to 150 encrypted applications on the Cisco Catalyst 9000 switches. The most popular applications included are Skype, Office 365, Microsoft Lync, Cisco WebEx®, and Facebook, among many others that are predefined and easy to configure. NBAR2 provides the network administrator with an important tool to identify, control, and monitor end-user application usage while helping ensure a quality user experience and securing the network from malicious attacks. NBAR2 leverages FNF to report application performance and activities within the network to any supported NetFlow collector, such as Cisco Prime®, Cisco Stealthwatch®, or any compliant third-party tool.
QoS
● Superior QoS: The Cisco Catalyst 9300 Series offers Gigabit Ethernet speeds with intelligent services that keep traffic flowing smoothly, even at 10 times the normal network speed. Industry-leading mechanisms for cross-stack marking, classification, and scheduling deliver superior performance for data, voice, and video traffic at wire speed. Superior QoS includes granular wireless bandwidth management and fair sharing, 802.1p Class of Service (CoS) and Differentiated Services Code Point (DSCP) field classification, Shaped Round Robin (SRR) scheduling, Committed Information Rate (CIR), and eight egress queues per port.
Service discovery
● Multicast DNS (mDNS) gateway: This service discovery gateway capability facilitates sharing of services advertised using the Apple mDNS (Bonjour) protocol, such as printers, Apple TVs, and file services across the network. Additionally, the administrator can create policies defining which services can be seen and accessed by the users in the network. This capability facilitates a Bring-Your-Own-Device (BYOD) rollout.
Smart operation
● WebUI: WebUI is an embedded GUI-based device-management tool that provides the ability to provision the device, to simplify device deployment and manageability, and to enhance the user experience. It comes with the default image, so there is no need to enable anything or install any license on the device. You can use WebUI to build configurations, and to monitor and troubleshoot the device without having CLI expertise.
● Efficient switch operation*: Cisco Catalyst 9300 Series switches provide optimum power saving with Energy Efficient Ethernet (EEE) on the RJ-45 ports and low-power operations for industry best-in-class power management and power consumption capabilities. The ports support reduced power modes so that ports not in use can move into a lower power utilization state. Other efficient switch operation features are as follows:
◦ Per-port power consumption command allows customers to specify a maximum power setting on an individual port.
◦ Per-port PoE power sensing measures actual power being drawn, enabling more intelligent control of powered devices. The PoE MIB provides proactive visibility into power usage and allows you to set different power-level thresholds.
● RFID tags: Catalyst 9300 Series switches have an embedded RFID tag that facilitates easy asset and inventory management using commercial RFID readers.
● Blue beacon: Catalyst 9300 Series switches support a blue beacon LED for easy identification of the switch being accessed.
High-Performance IP routing
The Cisco Express Forwarding hardware routing architecture delivers extremely high-performance IP routing in Cisco Catalyst 9300 Series switches, based on:
● IP unicast routing protocols (including static, Routing Information Protocol Version 1 [RIPv1], RIPv2, RIPng, and Open Shortest Path First [OSPF], Routed Access) are supported for small network routing applications with the Network Essentials stack. Equal-cost routing facilitates Layer 3 load balancing and redundancy across the stack.
● Advanced IP unicast routing protocols (including Full [OSPF], Enhanced Interior Gateway Routing Protocol [EIGRP], Border Gateway Protocol Version 4 [BGPv4], and Intermediate System-to-Intermediate System Version 4 [IS-ISv4]) are supported for load balancing and for constructing scalable LANs. IPv6 routing (using OSPFv3 and BGPv6) is supported in hardware for maximum performance.
● Protocol-Independent Multicast (PIM) for IP multicast routing is supported, including PIM Sparse Mode (PIM SM), and Source-Specific Multicast (SSM).
● IPv6 addressing is supported on interfaces with appropriate show commands for monitoring and troubleshooting.
Audio Video Bridging (AVB)
Starting with Cisco IOS XE Software Release 16.8, the Cisco Catalyst 9300 Series supports the IEEE 802.1 AVB standard. This standard provided the means for highly reliable delivery of low-latency, time-synchronized audio and video streaming services through Layer 2 Ethernet networks. The standard also makes it easier to integrate new services and for AV equipment from different vendors to interoperate.
Benefits
● Improves quality of experience by lowering jitter and latency for time-synchronized delivery of high-quality AV.
● Provides scalability of applications across networked deployments, including expansive and complex AV infrastructure.
● Lowers Total Cost of Ownership (TCO) with reduced cabling (lowers CapEx) and no license fees (lowers OpEx).
For more details about AVB and specific models supported, check https://www.cisco.com/go/avb.
Multigigabit Ethernet technology
Cisco Multigigabit Ethernet technology allows you to achieve bandwidth speeds from 1 Gbps to 10 Gbps over traditional Category 5e/6 cabling or above. This technology addresses the need for exponential increases in bandwidth with the enormous growth of 802.11ac Wave 2, to be eclipsed by the growth of Wi-Fi 6 and new wireless applications without having to replace current cabling infrastructure.
Power over ethernet leadership
Cisco Universal Power over Ethernet (Cisco UPOE® and Cisco UPOE+): PoE removes the need for wall sockets to power each PoE-enabled device and eliminates the cost of additional electrical cabling and circuits that would otherwise be necessary in IP phone and WLAN deployments. Cisco UPOE extends the IEEE PoE+ standard to double the power per port to 60 watts. This facilitates delivery of network power to a broad range of devices requiring higher power, including virtual desktop terminals, IP turrets, compact switches, building management gateways, LED lights, wireless access points, and IP phones. Designed for smart building and IoT applications, Cisco Catalyst 9300 UPOE+ switches (delivering PoE power up to 90W) provide data and power over a single cable to power devices like wireless access points, digital signage, security cameras, thermal cameras with PTZ features, LED lighting fixtures and large display screens. UPOE+ offers reduced cabling and installation costs without need for permits, device daisy-chaining application that require higher power draw, real-time device information, centralized management and remote control, faster and flexible device installation where devices can be positioned in a practical location instead of proximity to the electrical outlets.
Catalyst 9300 Series modular uplink (C9300 SKUs) and fixed uplink (C9300L SKUs) models both support Cisco UPoE or PoE+ and PoE, thereby addressing the largest range of network power needs.
Tables 9 and 10 show the power supply combinations required for different PoE needs.
Table 9. Power supply requirements for Catalyst 9300 Series modular uplink PoE/PoE+ models (C9300-xxP SKUs)
| 24-port PoE switch |
48-port PoE switch |
|
| PoE on all ports (15.4W per port) |
1 PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC |
1 PWR-C1-1100WAC/PWR-C1-1100WAC-P or 2 PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC |
| PoE+ on all ports (30W per port) |
1 PWR-C1-1100WAC/PWR-C1-1100WAC-P or 2 PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC |
2 PWR-C1-1100WAC/PWR-C1-1100WAC-P or 1 PWR-C1-1100WAC/PWR-C1-1100WAC-P and 1 PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC |
Table 10. Power supply requirements for Catalyst 9300 Series UPOE models (C9300-xxU/UXM/UN SKUs)
|
|
24-port Cisco UPOE switch |
48-port Cisco UPOE switch |
48 and 24-port Multigigabit Cisco UPOE switch* |
| Cisco UPOE (60W per port) & IEEE 802.3bt type3 on all ports (24-port switch) or up to 30 ports (48-port switch) |
1 PWR-C1-1100WAC/PWR-C1-1100WAC-P and 1 PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC |
2 PWR-C1-1100WAC/PWR-C1-1100WAC-P |
2 PWR-C1-1100WAC/PWR-C1-1100WAC-P |
Table 11. Power supply requirements for Catalyst 9300 Series UPOE+ models (C9300-xxH SKUs)
|
|
24-port Cisco UPOE+ switch |
48-port Cisco UPOE+ switch |
| Cisco UPOE+ (90W per port) & IEEE 802.3bt type4 on 21 ports (24-port and 48-port switch) |
1 PWR-C1-1100WAC/PWR-C1-1100WAC-P and 1 PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC |
2 PWR-C1-1100WAC/PWR-C1-1100WAC-P |
Table 12. Power supply requirements for Catalyst 9300 Series fixed uplink PoE/PoE+ models (C9300L-xxP SKUs)
| 24-port PoE switch |
48-port PoE switch |
|
| PoE on all ports (15.4W per port) |
1 PWR-C1-715WAC-P/PWR-C1-715WDC |
1 PWR-C1-1100WAC-P or 2 PWR-C1-715WAC-P |
| PoE+ on all ports (30W per port) |
1 PWR-C1-1100WAC-P or 2 PWR-C1-715WAC-P/PWR-C1-715WDC |
2 PWR-C1-1100WAC-P or 1 PWR-C1-1100WAC-P and 1 PWR-C1-715WAC-P/PWR-C1-715WDC |
● Perpetual PoE: With Perpetual PoE, the PoE power is maintained during a switch reload. This is important for IoT endpoints such as PoE-powered lights, so that there is no disruption during switch reboot.
● Fast PoE: When power is restored to a switch, PoE starts delivering power to endpoints without waiting for the operating system to fully load, thereby speeding up the time for the endpoint to start up.
* C9300-48UN, C9300-24UX, C9300-48UXM are available with PWR-C1-1100WAC-P Platinum-rated power supply. Platinum-rated power supplies are more efficient, lowering operating power costs
* PWR-C1-1100WAC-UP and PWR-C1-715WAC-UP Platinum-rated power supply upgrade options are available to upgrade the default AC power supply to 1100W or 715W
Software requirements
Cisco DNA Software for Access Switching is available for the Cisco Catalyst 9300 Series.
Cisco DNA Software for Access Switching offers comprehensive solutions for the enterprise campus and branch offices. Cisco DNA for Access Switching introduces a simpler and more economical way to deploy access, aggregation, and core switches across enterprise campus and branch locations.
The Cisco DNA Subscription for Switching offer delivers an unbound network on an open and extensible architecture to help you navigate the digital journey. This subscription offer simplifies the buying process and includes lower initiation costs and flexible terms. It includes: Cisco DNA Premier with full Cisco DNA capabilities and SD-Access, bundled with ISE Base, ISE Plus, and StealthWatch.
For ordering information for Cisco DNA Software for the Cisco Catalyst 9300 Series, go to https://www.cisco.com/c/en/us/products/software/one-access/switching-part-numbers.html.
Cisco Catalyst 9300 Series switches run on Cisco IOS XE 16.5.1a release or later with the following exceptions. Catalyst 9300 Series 1G fiber models (C9300-xxS SKUs) are supported on Cisco IOS XE 16.11.1a release or later. Catalyst 9300 Series fixed uplink models (C9300L SKUs) are supported on Cisco IOS XE 16.11.1b release or later. These software releases includes all the features listed earlier in the Platform Benefits section.
Packaging
The Cisco Catalyst 9000 family of switches introduces a new and simplified licensing package in the form of base and add-on licenses.
● The perpetual licensing package includes the Network Essentials and Network Advantage licensing options that are tied to the hardware. Between them, the base licensing packages cover switching fundamentals, management automation, troubleshooting, and advanced switching features. These Network licenses are perpetual.
The subscription licensing package includes the Cisco DNA Essentials and Cisco DNA Advantage options. In addition to on-box capabilities, the features available with this package provide Cisco innovations on the switch, as well as on Cisco DNA Center. The Cisco DNA subscription licenses are mandatory at the time of configuration. With Cisco DNA software licenses, customers receive embedded SWSS – which covers 24x7x365 Cisco Technical Assistance Center (TAC) support, software release updates, advanced support analytics, and designated service management. This is valid only for the Cisco DNA software subscription stacks (Cisco DNA Essentials, Advantage, and Premier).
Note: For full hardware support, including the perpetual network stack, customers will require Smart Net Total Care for 24x7x365 Cisco Technical Assistance Center (TAC) support, proactive security and product alerts, and product lifecycle management. An additional option for hardware support is Solution Support for your multivendor Cisco solution environment.
License consumption is easily determined by the package itself. While perpetual licenses are always permanent and without an expiration date, subscription licenses have to be purchased for a 3-, 5-, or 7-year term (and hence are also known as term-based licenses). Table 12 shows the combinations of perpetual and subscription licenses that must be purchased.
Table 13. Licensing combinations
|
|
Cisco DNA Premier |
||
| No |
|||
| Yes |
Yes |
*At the time of Cisco DNA license renewal, the Cisco DNA Essentials license can be purchased to be used with Network Advantage
Managing licenses with Smart Accounts: Creating Smart Accounts by using the Cisco Smart Software Manager (SSM) enables you to manage your software licenses from a centralized website. You can set up Cisco SSM to receive daily email alerts and to be notified of expiring subscription licenses that you want to renew.
You must order a Cisco DNA subscription term license in order to purchase a switch. When the license term expires, you can either renew the add-on license to continue using it or deactivate the add-on license and then reload the switch to continue operating with the base license capabilities.
Both the base and add-on licenses are also available for a 90-day evaluation period. An evaluation license is activated temporarily, without purchase. An expired evaluation license cannot be reactivated after reload.
Note: It is not required to deploy Cisco DNA Center just to use one of the above packages.
Tables 13 shows the features included in the Network Essentials and Advantage packages.
Table 14 shows the features included in the Cisco DNA Essentials and Advantage packages.
Table 14. Network Essentials and Advantage package features
| Features |
Network Essentials |
Network Advantage |
| Switch fundamentals |
✓ |
✓ |
| Advanced switch capabilities and scale |
✗ |
✓ |
| Network segmentation |
✗ |
✓ |
| Automation |
✓ |
✓ |
| Telemetry and visibility |
✓ |
✓ |
| High availability and resiliency |
✗ |
✓ |
| IOT integration |
✗ |
✓ |
| Security |
✗ |
✓ |
Table 15. Cisco DNA Essentials and Advantage package features (add a section for other software support and add Prime, ISE and Stealthwatch support)
| Features |
Cisco DNA Essentials |
Cisco DNA Advantage |
Cisco DNA Premier |
| Switch features |
|||
| Optimized network deployments |
✗ |
✓ |
✓ |
| Advanced telemetry and visibility |
✓ |
✓ |
✓ |
| Optimized telemetry and visibility |
✗ |
✓ |
✓ |
| Advanced security |
✗ |
✓ |
✓ |
| Cisco DNA Center features |
|||
| Day-0 network bring-up automation |
✓ |
✓ |
✓ |
| Element management |
✓ |
✓ |
✓ |
| Element management |
✗ |
✓ |
✓ |
| Basic Assurance |
✓ |
✓ |
✓ |
| SD-Access Policy-based automation and assurance for wired and wireless |
✗ |
✓ |
✓ |
| SD-Access Embedded Wireless C9800 Wireless Software package to enable Wireless Controller Functionality* |
✗ |
✓ |
✓ |
| Network assurance and analytics |
✗ |
✓ |
✓ |
| Other Software included (can be purchased separately) |
|||
| ISE Base |
✗ |
✗ |
✓ |
| ISE Plus |
✗ |
✗ |
✓ |
| StealthWatch |
✗ |
✗ |
✓ |
* Note: A purchase of Cisco DNA Advantage or Cisco DNA Premier per Access Point is required in order to enable the Wireless Controller functionality on Catalyst Switches
Dimensions, Weight, Acoustic, Mean time between failures
The table below shows the dimensions, weights, acoustic and mean time between failures of all models of Cisco Catalyst 9300 Series switches.
Table 16. Model Dimensions, Weight, and Mean Time between failures metrics
| General Specifications |
|||
| Dimensions (H x W x D) inches |
|||
| Model |
Chassis only |
W/ Default Power Supply |
W/ 1100W Power Supply |
| C9300-24T |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 17.7 |
1.73 x 17.5 x 19.2 |
| C9300-24P |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 17.7 |
1.73 x 17.5 x 19.2 |
| C9300-24U |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 19.2 |
1.73 x 17.5 x 19.2 |
| C9300-24UX |
1.73 x 17.5 x 17.1 |
1.73 x 17.5 x 20.2 |
1.73 x 17.5 x 20.2 |
| C9300-24UB |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 19.2 |
1.73 x 17.5 x 19.2 |
| C9300-24UXB |
1.73 x 17.5 x 17.1 |
1.73 x 17.5 x 20.2 |
1.73 x 17.5 x 20.2 |
| C9300-24H |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 19.2 |
1.73 x 17.5 x 19.2 |
| C9300-48T |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 17.7 |
1.73 x 17.5 x 19.2 |
| C9300-48P |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 17.7 |
1.73 x 17.5 x 19.2 |
| C9300-48U |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 19.2 |
1.73 x 17.5 x 19.2 |
| C9300-48UXM |
1.73 x 17.5 x 19.1 |
1.73 x 17.5 x 22.2 |
1.73 x 17.5 x 22.2 |
| C9300-48UN |
1.73 x 17.5 x 19.1 |
1.73 x 17.5 x 22.2 |
1.73 x 17.5 x 22.2 |
| C9300-48UB |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 19.2 |
1.73 x 17.5 x 19.2 |
| C9300-48H |
1.73 x 17.5 x 16.1 |
1.73 x 17.5 x 19.2 |
1.73 x 17.5 x 19.2 |
| C9300-24S |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
1.73 X 17.5 X 20.7 |
| C9300-48S |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
1.73 X 17.5 X 20.7 |
| C9300L-24T-4G |
1.73 X 17.5 X 16.1 |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
| C9300L-24T-4X |
1.73 X 17.5 X 16.1 |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
| C9300L-48T-4G |
1.73 X 17.5 X 16.1 |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
| C9300L-48T-4X |
1.73 X 17.5 X 16.1 |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
| C9300L-24P-4G |
1.73 X 17.5 X 16.1 |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
| C9300L-24P-4X |
1.73 X 17.5 X 16.1 |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
| C9300L-48P-4G |
1.73 X 17.5 X 16.1 |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
| C9300L-48P-4X |
1.73 X 17.5 X 16.1 |
1.73 X 17.5 X 17.7 |
1.73 X 17.5 X 19.2 |
| Dimensions (H x W x D) Cms |
|||
| C9300-24T |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300-24P |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300-24U |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300-24UX |
4.4 x 44.5 x 43.4 |
4.4 x 44.5 x 51.3 |
4.4 x 44.5 x 51.3 |
| C9300-24H |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300-48T |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300-48P |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300-48U |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300-48UXM |
4.4 x 44.5 x 48.5 |
4.4 x 44.5 x 56.4 |
4.4 x 44.5 x 56.4 |
| C9300-48UN |
4.4 x 44.5 x 48.5 |
4.4 x 44.5 x 56.4 |
4.4 x 44.5 x 56.4 |
| C9300-48H |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300-24S |
4.3 x 44.4 x 44.9 |
4.3 x 44.4 x 48.8 |
4.3 x 44.4 x 52.6 |
| C9300-48S |
4.3 x 44.4 x 44.9 |
4.3 x 44.4 x 48.8 |
4.3 x 44.4 x 52.6 |
| C9300L-24T-4G |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300L-24T-4X |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300L-48T-4G |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300L-48T-4X |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300L-24P-4G |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300L-24P-4X |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300L-48P-4G |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300L-48P-4X |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 44.9 |
4.4 x 44.5 x 48.8 |
| C9300L-48PF-4G |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300L-48PF-4X |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300L-24UXG-4X |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300L-24UXG-2Q |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300L-48UXG-4X |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| C9300L-48UXG-2Q |
4.4 x 44.5 x 40.9 |
4.4 x 44.5 x 48.8 |
4.4 x 44.5 x 48.8 |
| Weight (with default power supply) |
|||
| Model |
Pounds |
Kilograms |
|
| C9300-24T |
16.03 |
7.27 |
|
| C9300-24P |
16.33 |
7.4 |
|
| C9300-24U |
16.63 |
7.54 |
|
| C9300-24UX |
18.18 |
8.25 |
|
| C9300-24UB |
16.63 |
7.54 |
|
| C9300-24UXB |
18.18 |
8.25 |
|
| C9300-24H |
16.63 |
7.54 |
|
| C9300-48T |
16.43 |
7.45 |
|
| C9300-48P |
16.73 |
7.59 |
|
| C9300-48U |
17.03 |
7.72 |
|
| C9300-48UXM |
20.50 |
9.34 |
|
| C9300-48UN |
20.05 |
9.09 |
|
| C9300-48UB |
17.03 |
7.72 |
|
| C9300-48H |
17.03 |
7.72 |
|
| C9300-24S |
16.84 |
7.64 |
|
| C9300-48S |
17.32 |
7.86 |
|
| C9300L-24T-4G |
14.93 |
6.78 |
|
| C9300L-24T-4X |
14.93 |
6.78 |
|
| C9300L-48T-4G |
15.41 |
7.0 |
|
| C9300L-48T-4X |
15.41 |
7.0 |
|
| C9300L-24P-4G |
14.99 |
6.81 |
|
| C9300L-24P-4X |
14.99 |
6.81 |
|
| C9300L-48P-4G |
15.46 |
7.03 |
|
| C9300L-48P-4X |
15.46 |
7.03 |
|
| C9300L-48PF-4G |
15.48 |
7.03 |
|
| C9300L-48PF-4X |
15.48 |
7.03 |
|
| C9300L-24UXG-4X |
15.73 |
7.13 |
|
| C9300L-24UXG-2Q |
16.01 |
7.26 |
|
| C9300L-48UXG-4X |
16.86 |
7.65 |
|
| C9300L-48UXG-2Q |
16.86 |
7.65 |
|
| Mean Time Between Failures – MTBF (hours) |
|||
| C9300-24T |
314,790 |
||
| C9300-24P |
299,000 |
||
| C9300-24U |
238,410 |
||
| C9300-24UX |
214,760 |
||
| C9300-24UB |
354,300 |
||
| C9300-24UXB |
288.520 |
||
| C9300-24H |
238,410 |
||
| C9300-48T |
305,870 |
||
| C9300-48P |
277,770 |
||
| C9300-48U |
227,410 |
||
| C9300-48UXM |
202,160 |
||
| C9300-48UN |
198,647 |
||
| C9300-48UB |
337,170 |
||
| C9300-48H |
227,410 |
||
| C9300-24S |
284,130 |
||
| C9300-48S |
281,920 |
||
| C9300L-24T-4G |
395,800 |
||
| C9300L-24T-4X |
387,700 |
||
| C9300L-48T-4G |
387,860 |
||
| C9300L-48T-4X |
380,080 |
||
| C9300L-24P-4G |
346,940 |
||
| C9300L-24P-4X |
340,710 |
||
| C9300L-48P-4G |
314,140 |
||
| C9300L-48P-4X |
309,020 |
||
| C9300L-48PF-4G |
303,660 |
||
| C9300L-48PF-4X |
298,880 |
||
| C9300L-24UXG-4X |
332,640 |
||
| C9300L-24UXG-2Q |
291,670 |
||
| C9300L-48UXG-4X |
273,820 |
||
| C9300L-48UXG-2Q |
275,010 |
||
| PWR-C1-350WAC-P |
1,335,012 (ranges from 1.3M to 3.1M depending on temperature, input voltage and vendor) |
||
| PWR-C1-715WAC-P |
1,054,881 (ranges from 1.05M to 2.6M depending on temperature, input voltage and vendor) |
||
| PWR-C1-1100WAC-P |
1,217,904 (ranges from 1.2M to 2.8M depending on temperature, input voltage and vendor) (investigating an anomaly in MTBF data received from 1 Power Supply vendor – Artesyn) |
||
| C9300-NM-2Q |
10,778,230 |
||
| C9300-NM-2Y |
7,568,820 |
||
| C9300-NM-4G |
8,953,570 |
||
| C9300-NM-4M |
10,549,060 |
||
| C9300-NM-8X |
7,151,930 |
||
| FAN-T2 |
4,521,330 |
||
| Environmental ranges |
|||
| Acoustic noise Measured per ISO 7779 and declared per ISO 9296 Bystander positions operating to an ambient temperature of 25°C |
With AC power supply (with 24 PoE+ ports loaded for C9300 SKUs)
● LpA: 45dB typical, 48 dB max
● LwA: 5.6B typical, 5.9B max
With AC power supply (with half the number of PoE+ ports loaded for C9300L SKUs)
● LpA: 44dB typical, 47 dB max
● LwA: 5.5B typical, 5.8B max
Typical: Noise emission for a typical configuration Maximum: Statistical maximum to account for variation in production |
||
Connectors
Table 16 shows the supported connectors for the Cisco Catalyst 9300 Series.
| Connectors and cabling |
● 1000BASE-T ports: RJ-45 connectors, 4-pair Cat 5E UTP cabling
● Multigigabit-T ports: RJ-45 connectors, 4-pair Cat 5E, Cat 6, Cat 6A UTP cabling
● 1000BASE-T SFP-based ports: RJ-45 connectors, 4-pair Cat 5E UTP cabling
● SFP transceivers: LC fiber connectors (single-mode or multimode fiber)
● SFP+ transceivers: LC fiber connectors (single-mode or multimode fiber)
● QSFP+ transceivers: MPO and LC fiber connectors (single-mode or multimode fiber)
● QSFP+ connector
● SFP+ connector
● Cisco StackWise stacking ports: copper-based Cisco StackWise cabling
● Cisco StackPower: Cisco proprietary power stacking cables
● Ethernet management port: RJ-45 connectors, 4-pair Cat 5 UTP cabling
● Management console port: RJ-45-to-DB9 cable for PC connections
|
| Power connectors |
● Customers can provide power to a switch by using the internal power at the back of the switch
● Internal power supply connector: The internal power supply is an auto-ranging unit. It supports input voltages between 100 (115 for 1100WAC) and 240 VAC. Use the supplied AC power cord to connect the AC power connector to an AC power outlet
|
For the latest Cisco transceiver module compatibility information, refer to https://www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html.
Management and standards support
Table 17 shows management and standards support for the Cisco Catalyst 9300 Series.
Table 18. Management and standards support*
| Description |
Specification |
|
| Management |
BRIDGE-MIB CISCO-BRIDGE-EXT-MIB CISCO-BULK-FILE-MIB CISCO-CABLE-DIAG-MIB CISCO-CALLHOME-MIB CISCO-CEF-MIB CISCO-CIRCUIT-INTERFACE-MIB CISCO-CONFIG-COPY-MIB CISCO-CONFIG-MAN-MIB CISCO-DEVICE-LOCATION-MIB CISCO-DHCP-SNOOPING-MIB CISCO-EIGRP-MIB CISCO-EMBEDDED-EVENT-MGR-MIB CISCO-ENTITY-FRU-CONTROL-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ENTITY-VENDORTYPE-OID-MIB CISCO-ERR-DISABLE-MIB CISCO-FLASH-MIB CISCO-FLOW-MONITOR-MIB CISCO-FTP-CLIENT-MIB CISCO-HSRP-EXT-MIB CISCO-HSRP-MIB CISCO-IETF-BFD-MIB CISCO-IETF-PPVPN-MPLS-VPN-MIB CISCO-IETF-PW-MPLS-MIB CISCO-IF-EXTENSION-MIB CISCO-IGMP-FILTER-MIB CISCO-IMAGE-LICENSE-MGMT-MIB CISCO-IMAGE-MIB CISCO-IP-CBR-METRICS-MIB CISCO-IP-STAT-MIB CISCO-IP-TAP-MIB CISCO-IP-URPF-MIB CISCO-IPSEC-FLOW-MONITOR-MIB CISCO-IPSEC-MIB CISCO-IPSEC-PROVISIONING-MIB CISCO-IPSLA-AUTOMEASURE-MIB CISCO-IPSLA-ECHO-MIB CISCO-IPSLA-JITTER-MIB CISCO-L2-CONTROL-MIB CISCO-L2L3-INTERFACE-CONFIG-MIB CISCO-LAG-MIB CISCO-LICENSE-MGMT-MIB CISCO-LOCAL-AUTH-USER-MIB CISCO-MAC-NOTIFICATION-MIB CISCO-MDI-METRICS-MIB CISCO-MEDIA-METRICS-MIB CISCO-MEMORY-POOL-MIB CISCO-MPLS-LSR-EXT-STD-MIB CISCO-NBAR-PROTOCOL-DISCOVERY-MIB CISCO-NHRP-EXT-MIB CISCO-NTP-MIB CISCO-PAGP-MIB CISCO-PORT-SECURITY-MIB |
CISCO-PORT-STORM-CONTROL-MIB CISCO-POWER-ETHERNET-EXT-MIB CISCO-PRIVATE-VLAN-MIB CISCO-PROCESS-MIB CISCO-PRODUCTS-MIB CISCO-RF-MIB CISCO-RTP-METRICS-MIB CISCO-RTTMON-ICMP-MIB CISCO-STACKWISE-MIB CISCO-STP-EXTENSIONS-MIB CISCO-SYSLOG-MIB CISCO-TCP-MIB CISCO-UDLDP-MIB CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB ENTITY-MIB HC-ALARM-MIB HC-RMON-MIB IEEE8023-LAG-MIB IF-MIB IP-FORWARD-MIB IP-MIB LLDP-EXT-MED-MIB LLDP-MIB MAU-MIB MPLS-L3VPN-STD-MIB MPLS-LSR-STD-MIB MPLS-VPN-MIB OLD-CISCO-CHASSIS-MIB OLD-CISCO-CPU-MIB OLD-CISCO-INTERFACES-MIB OLD-CISCO-IP-MIB OLD-CISCO-MEMORY-MIB VELHO-CISCO-SYS-MIB OLD-CISCO-TCP-MIB VELHO-CISCO-TS-MIB POWER-ETHERNET-MIB RFC1213-MIB RMON-MIB RMON2-MIB SMON-MIB SNMPv2-MIB SONET-MIB TCP-MIB |
| Padrões |
IEEE 802.1s IEEE 802.1w IEEE 802.1x IEEE 802.1x-Rev IEEE 802.3ad IEEE 802.3ae IEEE 802.3af IEEE 802.3at IEEE 802.3x full duplex nas portas 10BASE-T, 100BASE-TX e 1000BASE-T Protocolo IEEE 802.1D Spanning Tree Priorização IEEE 802.1p CoS VLAN IEEE 802.1Q Especificação IEEE 802.3 10BASE-T Especificação IEEE 802.3u 100BASE-TX Especificação IEEE 802.3ab 1000BASE-T Especificação IEEE 802.3z 1000BASE-X Especificação IEEE 802.3bz Multirate 2.5G / 5G Especificação IEEE 802.3an 10G BASE-T |
Normas RMON I e II SNMPv1, v2c e v3 |
Especificações da fonte de alimentação
A Tabela 18 lista as especificações de energia do Cisco Catalyst 9300 Series com base no tipo de fonte de alimentação usada.
Tabela 19. Potênciaespecificações
| Descrição |
Especificação |
|
||
| PWR-C1-1100WAC |
PWR-C1-715WAC |
PWR-C1-350WAC |
PWR-C1-715WDC |
|
| Classificação máxima da fonte de alimentação |
1100W |
715W |
350W |
715W |
| BTU total de saída (nota: 1000 BTU / h = 293W) |
3793 BTU / h, 1100W |
2465 BTU / h, 715W |
1207 BTU / h, 350W |
2440 BTU / h |
| Faixa e frequência de tensão de entrada |
115V a 240 VCA, 50 a 60 Hz |
100 a 240 VCA, 50 a 60 Hz |
100 a 240 VCA, 50 a 60 Hz |
-36V a -72 VDC |
| Corrente de entrada |
12-6A |
10-5A |
4-2A |
24-12A |
| Avaliações de saída |
-56V em 19.64A |
-56V em 12.8A |
-56V em 6,25A |
-56V em 12.8A |
| Tempo de espera de saída |
10 ms no mínimo a 100VAC |
16,7 ms no mínimo a 100VAC |
16,7 ms no mínimo a 100VAC |
Mínimo de 2 ms em -48Vdc |
| Receptáculos de entrada da fonte de alimentação |
IEC 320-C16 (IEC60320-C16) |
IEC 320-C16 (IEC60320-C16) |
IEC 320-C14 (IEC60320-C14) |
Bloco terminal de barreira em ângulo reto |
| Classificação do cabo de alimentação |
15A |
15A |
10A |
25A @ 100VDC |
| Especificações físicas |
(A x L x P): 1,58 x 3,25 x 13,7 pol Peso: 3,1 lb (1,4 kg) |
(A x L x P): 1,58 x 3,25 x 12,20 pol Peso: 2,8 lb (1,3 kg) |
(A x L x P): 1,58 x 3,25 x 12,20 pol Peso: 2,3 lb (1,2 kg) |
(A x L x P): 1,58 x 3,25 x 12,20 pol Peso: 2,2 kg (1 kg) |
Table 20. Power specifications – platinum rated power supplies
| Description |
Specification |
||
|
|
*PWR-C1-1100WAC-P |
*PWR-C1-715WAC-P |
PWR-C1-350WAC-P |
| Power supply rated maximum |
1100W |
715W |
350W |
| Total output BTU |
3754 BTU/hr, 1100W |
2440 BTU/hr, 715W |
1194 BTU/hr, 350W |
| Input-voltage range and frequency |
115V to 240 VAC, 50 to 60 Hz |
100 to 240 VAC, 50 to 60 Hz |
100 to 240 VAC, 50 to 60 Hz |
| Input current |
12-6A |
10-5A |
4-2A |
| Output ratings |
-56V at 19.64A |
-56V at 12.8A |
-56V at 6.25A |
| Output holdup time |
20 ms minimum at 100VAC |
20 ms minimum at 100VAC |
20 ms minimum at 100VAC |
| Power-supply input receptacles |
IEC 320-C16 (IEC60320-C16) |
IEC 320-C16 (IEC60320-C16) |
IEC 320-C14 (IEC60320-C14) |
| Power cord rating |
15A |
15A |
10A |
| Physical specifications |
(H x W x D): 1.58 x 3.25 s 13.7 in Weight: 3.1 lb (1.4 kg) |
(H x W x D): 1.58 x 3.25 x 12.20 in Weight: 2.6 lb (1.2 kg) |
(H x W x D): 1.58 x 3.25 x 12.20 in Weight: 2.3 lb (1.2 kg) |
| Operating temperature |
Normal operating temperature* and altitudes:
● -5°C to +45°C, up to 5000 feet (1500m)
● -5°C to +40°C, up to 10,000 feet (3000m)
* Minimum ambient temperature for cold start is 32°F (0°C) Short-term* exceptional conditions:
● -5°C to +50°C, up to 5000 feet (1500m)
● -5°C to +45°C, up to 10,000 feet (3000m)
● -5°C to +45°C, at sea level with single fan failure
* Not more than following in one-year period: 96 consecutive hours, or 360 hours total, or 15 occurrences |
||
| Storage temperature |
-40° to 158°F (-40° to 70°C) |
||
| Relative humidity operating and nonoperating noncondensing |
5% to 90% noncondensing |
||
| Altitude |
10,000 ft. (3000 meters), up to 45°C |
||
| EMI and EMC compliance |
FCC Part 15 (CFR 47) Class A ICES-003 Class A EN 55032 Class A CISPR 32 Class A AS/NZS 3548 Class A BSMI Class A (AC input models only) VCCI Class A EN 55024, EN300386, EN 61000-3-2, EN 61000-3-3 EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN 61000-6-1 |
||
| Safety compliance |
|||
| LED indicators |
“AC OK”: Input power to the power supply is OK “PS OK”: Output power from the power supply is OK |
||
* PWR-C1-1100WAC-UP is available as an PSU upgrade option to 1100W primary PSU
* PWR-C1-715WAC-UP is available as an PSU upgrade option to 715W primary PSU
Power consumption of standalone 9300 Series Switches
Table 20 shows the power consumption of standalone Cisco Catalyst 9300 Series Switches based on Alliance for Telecommunications Industry Solutions (ATIS) testing using Internet Mix (IMIX) distribution stream traffic, with input voltage of 115VAC at 60 Hz and no PoE loading. The values given are the maximum possible power consumption numbers under the respective test scenarios.
Table 21. Power Consumption of Standalone 9300 Series Switches (tested on IOS XE 16.5.1)
|
|
Measured P(W) |
||||||||||||||||||
| Half port traffic |
Full port traffic |
Weighted average Pw |
No link |
PoE test (no traffic) |
|||||||||||||||
| SKU |
FEP |
Uplink |
Input |
0.01%/EEE |
10% |
30% |
50% |
100% |
0.01%/EEE |
10% |
30% |
50% |
100% |
25% |
50% |
90% |
100% |
||
| C9300-24P |
715W |
Not Installed |
115Vac |
82.6 |
91.0 |
93.4 |
93.7 |
93.9 |
82.0 |
94.8 |
95.9 |
96.1 |
96.6 |
93.7 |
82.9 |
202.3 |
325.8 |
527.5 |
579.0 |
| 230Vac |
81.6 |
89.8 |
92.2 |
92.4 |
92.6 |
81.7 |
93.7 |
94.6 |
94.7 |
95.2 |
92.6 |
82.3 |
199.0 |
318.2 |
510.6 |
559.9 |
|||
| C9300-NM-4G |
115Vac |
87.5 |
93.0 |
96.5 |
97.7 |
98.5 |
89.8 |
99.5 |
102.4 |
103.0 |
103.4 |
98.9 |
85.4 |
211.4 |
334.5 |
537.8 |
585.7 |
||
| 230Vac |
86.1 |
91.3 |
94.4 |
95.8 |
96.6 |
88.9 |
98.5 |
101.5 |
101.9 |
102.4 |
97.9 |
84.6 |
207.9 |
328.0 |
520.3 |
568.2 |
|||
|
|
|
C9300-NM-4M |
115Vac |
90.4 |
100.4 |
101.6 |
101.9 |
102.3 |
94.1 |
106.8 |
107.8 |
108.2 |
109.1 |
105.7 |
90.8 |
214.9 |
337.9 |
539.4 |
590.8 |
| 230Vac |
89.4 |
99.1 |
100.3 |
100.5 |
100.7 |
92.8 |
106.1 |
106.5 |
106.9 |
107.8 |
104.9 |
89.6 |
211.0 |
329.7 |
522.2 |
571.0 |
|||
| C9300-NM-2Q |
115Vac |
88.1 |
98.6 |
99.5 |
99.6 |
99.9 |
91.1 |
104.4 |
105.2 |
105.6 |
106.5 |
103.3 |
88.4 |
212.2 |
335.2 |
536.2 |
586.5 |
||
| 230Vac |
87.1 |
97.2 |
98.1 |
98.3 |
98.8 |
90.0 |
103.3 |
103.9 |
104.3 |
105.2 |
102.1 |
87.5 |
208.0 |
326.8 |
519.3 |
567.6 |
|||
| C9300-NM-8X |
115Vac |
90.0 |
99.4 |
101.0 |
101.2 |
101.6 |
94.2 |
107.1 |
107.9 |
108.3 |
109.2 |
106.0 |
88.7 |
215.3 |
339.6 |
541.4 |
591.3 |
||
| 230Vac |
89.0 |
97.9 |
99.8 |
100.0 |
100.5 |
93.1 |
105.8 |
106.7 |
107.1 |
108.1 |
104.8 |
87.8 |
211.7 |
331.9 |
524.2 |
572.3 |
|||
| C9300-24S |
715W |
C9300-NM-4G |
115Vac |
99.40 |
100.30 |
101.50 |
102.10 |
102.50 |
116.20 |
117.70 |
119.10 |
119.50 |
119.80 |
117.76 |
91.70 |
|
|
|
|
| 230Vac |
98.00 |
98.90 |
99.70 |
100.60 |
101.60 |
114.40 |
115.80 |
116.70 |
117.20 |
117.70 |
115.85 |
90.90 |
|
|
|
|
|||
| C9300-NM-2Q |
115Vac |
101.90 |
104.80 |
105.30 |
105.40 |
106.10 |
117.60 |
120.50 |
121.10 |
121.70 |
123.10 |
120.47 |
85.40 |
|
|
|
|
||
| 230Vac |
100.20 |
103.00 |
103.50 |
103.70 |
104.30 |
115.70 |
118.70 |
119.30 |
119.50 |
120.70 |
118.60 |
84.40 |
|
|
|
|
|||
| C9300-NM-8X |
115Vac |
104.60 |
107.40 |
108.30 |
108.50 |
109.10 |
121.30 |
124.10 |
124.80 |
125.40 |
126.40 |
124.05 |
85.90 |
|
|
|
|
||
| 230Vac |
103.40 |
105.70 |
106.40 |
106.70 |
107.00 |
119.40 |
122.50 |
122.90 |
123.20 |
124.30 |
122.37 |
84.60 |
|
|
|
|
|||
| C9300-NM-4M |
115Vac |
99.15 |
101.80 |
102.50 |
102.70 |
103.30 |
116.60 |
119.70 |
120.30 |
121.00 |
122.20 |
119.64 |
82.10 |
|
|
|
|
||
| 230Vac |
97.64 |
100.30 |
100.80 |
101.00 |
101.60 |
115.40 |
118.30 |
118.90 |
119.30 |
120.20 |
118.20 |
81.20 |
|
|
|
|
|||
| C9300-NM-2Y |
115Vac |
101.24 |
104.48 |
104.75 |
104.81 |
105.42 |
116.40 |
119.01 |
120.31 |
120.58 |
121.31 |
118.98 |
85.02 |
|
|
|
|
||
| 230Vac |
99.17 |
102.36 |
102.63 |
102.85 |
103.57 |
114.10 |
117.42 |
118.00 |
118.46 |
119.62 |
117.31 |
83.03 |
|
|
|
|
|||
| C9300-24T |
350W |
Not Installed |
115Vac |
77.7 |
86.1 |
89.1 |
89.5 |
89.7 |
77.5 |
91.0 |
91.7 |
91.9 |
92.5 |
89.8 |
78.1 |
|
|
|
|
| 230Vac |
77.4 |
85.4 |
88.5 |
88.7 |
88.8 |
77.0 |
89.8 |
90.7 |
90.9 |
91.3 |
88.7 |
77.7 |
|
|
|
|
|||
| C9300-NM-4G |
115Vac |
82.5 |
88.4 |
92.1 |
93.3 |
94.1 |
85.9 |
96.0 |
98.9 |
99.7 |
100.0 |
95.4 |
81.2 |
|
|
|
|
||
| 230Vac |
81.8 |
87.6 |
90.4 |
92.0 |
92.9 |
84.9 |
94.2 |
96.9 |
97.9 |
98.3 |
93.7 |
80.5 |
|
|
|
|
|||
| C9300-NM-4M |
115Vac |
86.4 |
96.3 |
98.0 |
98.2 |
98.7 |
90.2 |
103.7 |
104.5 |
104.9 |
105.9 |
102.6 |
87.0 |
|
|
|
|
||
| 230Vac |
85.4 |
95.1 |
96.6 |
96.8 |
97.3 |
89.1 |
102.1 |
102.9 |
103.3 |
104.2 |
101.0 |
86.0 |
|
|
|
|
|||
| C9300-NM-2Q |
115Vac |
84.0 |
94.7 |
95.7 |
95.9 |
96.1 |
87.1 |
101.1 |
101.7 |
102.1 |
103.0 |
99.9 |
83.9 |
|
|
|
|
||
| 230Vac |
83.2 |
93.6 |
94.4 |
94.6 |
95.1 |
86.2 |
99.2 |
100.1 |
100.5 |
101.4 |
98.1 |
83.2 |
|
|
|
|
|||
| C9300-NM-8X |
115Vac |
86.3 |
95.6 |
97.5 |
97.8 |
98.2 |
90.7 |
103.9 |
104.7 |
105.1 |
106.1 |
102.8 |
85.0 |
|
|
|
|
||
| 230Vac |
85.4 |
94.5 |
96.2 |
96.4 |
97.0 |
89.7 |
102.2 |
103.2 |
103.6 |
104.5 |
101.2 |
84.3 |
|
|
|
|
|||
| C9300-24U |
1100W |
Not Installed |
115Vac |
87.4 |
95.9 |
99.0 |
99.2 |
99.4 |
87.0 |
100.8 |
101.5 |
101.8 |
102.3 |
99.6 |
87.8 |
313.7 |
547.9 |
940.3 |
1041.4 |
| 230Vac |
85.9 |
94.7 |
97.3 |
97.6 |
97.8 |
85.5 |
98.0 |
99.6 |
99.8 |
100.3 |
96.9 |
86.4 |
306.2 |
529.1 |
895.6 |
988.7 |
|||
| C9300-NM-4G |
115Vac |
92.2 |
97.8 |
101.2 |
102.7 |
103.6 |
95.4 |
105.2 |
108.3 |
109.0 |
109.4 |
104.6 |
94.4 |
321.0 |
554.0 |
943.5 |
1045.5 |
||
| 230Vac |
90.6 |
96.1 |
99.4 |
100.9 |
101.7 |
93.7 |
103.4 |
106.4 |
107.2 |
107.6 |
102.8 |
93.2 |
313.5 |
536.6 |
901.5 |
994.6 |
|||
| C9300-NM-4M |
115Vac |
96.0 |
106.2 |
107.6 |
107.8 |
108.4 |
99.7 |
113.4 |
114.2 |
114.6 |
115.6 |
112.3 |
96.1 |
325.7 |
559.0 |
950.6 |
1053.0 |
||
| 230Vac |
94.3 |
104.5 |
105.8 |
106.1 |
106.6 |
97.9 |
112.1 |
112.8 |
113.2 |
114.0 |
110.8 |
94.4 |
318.3 |
541.9 |
906.2 |
997.8 |
|||
| C9300-NM-2Q |
115Vac |
93.4 |
103.9 |
104.8 |
105.0 |
105.5 |
96.5 |
110.4 |
111.3 |
111.5 |
112.4 |
109.2 |
93.4 |
323.2 |
555.8 |
946.7 |
1048.6 |
||
| 230Vac |
91.8 |
102.0 |
103.0 |
103.3 |
103.7 |
94.8 |
108.7 |
109.4 |
109.8 |
110.6 |
107.5 |
91.8 |
314.9 |
538.4 |
902.2 |
994.5 |
|||
| C9300-NM-8X |
115Vac |
95.8 |
105.4 |
107.3 |
107.6 |
108.1 |
100.2 |
114.0 |
114.8 |
115.2 |
116.2 |
112.8 |
94.4 |
324.4 |
557.7 |
946.6 |
1049.0 |
||
| 230Vac |
94.0 |
103.0 |
105.1 |
105.4 |
106.0 |
98.4 |
112.0 |
113.1 |
113.5 |
114.5 |
110.9 |
93.2 |
317.8 |
541.8 |
907.7 |
999.1 |
|||
| C9300-24UB |
1100W |
Not Installed |
115Vac |
87.4 |
95.9 |
99.0 |
99.2 |
99.4 |
87.0 |
100.8 |
101.5 |
101.8 |
102.3 |
99.6 |
87.8 |
313.7 |
547.9 |
940.3 |
1041.4 |
| 230Vac |
85.9 |
94.7 |
97.3 |
97.6 |
97.8 |
85.5 |
98.0 |
99.6 |
99.8 |
100.3 |
96.9 |
86.4 |
306.2 |
529.1 |
895.6 |
988.7 |
|||
| C9300-NM-4G |
115Vac |
92.2 |
97.8 |
101.2 |
102.7 |
103.6 |
95.4 |
105.2 |
108.3 |
109.0 |
109.4 |
104.6 |
94.4 |
321.0 |
554.0 |
943.5 |
1045.5 |
||
| 230Vac |
90.6 |
96.1 |
99.4 |
100.9 |
101.7 |
93.7 |
103.4 |
106.4 |
107.2 |
107.6 |
102.8 |
93.2 |
313.5 |
536.6 |
901.5 |
994.6 |
|||
| C9300-NM-4M |
115Vac |
96.0 |
106.2 |
107.6 |
107.8 |
108.4 |
99.7 |
113.4 |
114.2 |
114.6 |
115.6 |
112.3 |
96.1 |
325.7 |
559.0 |
950.6 |
1053.0 |
||
| 230Vac |
94.3 |
104.5 |
105.8 |
106.1 |
106.6 |
97.9 |
112.1 |
112.8 |
113.2 |
114.0 |
110.8 |
94.4 |
318.3 |
541.9 |
906.2 |
997.8 |
|||
| C9300-NM-2Q |
115Vac |
93.4 |
103.9 |
104.8 |
105.0 |
105.5 |
96.5 |
110.4 |
111.3 |
111.5 |
112.4 |
109.2 |
93.4 |
323.2 |
555.8 |
946.7 |
1048.6 |
||
| 230Vac |
91.8 |
102.0 |
103.0 |
103.3 |
103.7 |
94.8 |
108.7 |
109.4 |
109.8 |
110.6 |
107.5 |
91.8 |
314.9 |
538.4 |
902.2 |
994.5 |
|||
| C9300-NM-8X |
115Vac |
95.8 |
105.4 |
107.3 |
107.6 |
108.1 |
100.2 |
114.0 |
114.8 |
115.2 |
116.2 |
112.8 |
94.4 |
324.4 |
557.7 |
946.6 |
1049.0 |
||
| 230Vac |
94.0 |
103.0 |
105.1 |
105.4 |
106.0 |
98.4 |
112.0 |
113.1 |
113.5 |
114.5 |
110.9 |
93.2 |
317.8 |
541.8 |
907.7 |
999.1 |
|||
| C9300-24UX |
1100W |
C9300-NM-8X |
115Vac |
188.0 |
195,7 |
196,8 |
197,4 |
198,9 |
208,8 |
224,6 |
227,0 |
228,6 |
232,0 |
223,8 |
168,6 |
364,2 |
521,6 |
784,3 |
851,4 |
| 230Vac |
184,4 |
192,2 |
192,9 |
193,5 |
195,1 |
204,6 |
220,0 |
222,0 |
223,5 |
226,9 |
219,2 |
165,3 |
354,2 |
505,0 |
749,7 |
810,6 |
|||
| C9300-24UXB |
1100W |
C9300-NM-8X |
115Vac |
188,0 |
195,7 |
196,8 |
197,4 |
198,9 |
208,8 |
224,6 |
227,0 |
228,6 |
232,0 |
223,8 |
168,6 |
364,2 |
521,6 |
784,3 |
851,4 |
| 230Vac |
184,4 |
192,2 |
192,9 |
193,5 |
195,1 |
204,6 |
220,0 |
222,0 |
223,5 |
226,9 |
219,2 |
165,3 |
354,2 |
505,0 |
749,7 |
810,6 |
|||
| C9300-24H |
1100W |
Não instalado |
115Vac |
87,4 |
95,9 |
99,0 |
99,2 |
99,4 |
87,0 |
100,8 |
101,5 |
101,8 |
102,3 |
99,6 |
87,8 |
313,7 |
547,9 |
940,3 |
1041,4 |
| 230Vac |
85,9 |
94,7 |
97,3 |
97,6 |
97,8 |
85,5 |
98,0 |
99,6 |
99,8 |
100,3 |
96,9 |
86,4 |
306,2 |
529,1 |
895,6 |
988,7 |
|||
| C9300-NM-4G |
115Vac |
92,2 |
97,8 |
101,2 |
102,7 |
103,6 |
95,4 |
105,2 |
108,3 |
109,0 |
109,4 |
104,6 |
94,4 |
321,0 |
554,0 |
943,5 |
1045,5 |
||
| 230Vac |
90,6 |
96,1 |
99,4 |
100,9 |
101,7 |
93,7 |
103,4 |
106,4 |
107,2 |
107,6 |
102,8 |
93,2 |
313,5 |
536,6 |
901,5 |
994,6 |
|||
| C9300-NM-4M |
115Vac |
96,0 |
106,2 |
107,6 |
107,8 |
108,4 |
99,7 |
113,4 |
114,2 |
114,6 |
115,6 |
112,3 |
96,1 |
325,7 |
559,0 |
950,6 |
1053,0 |
||
| 230Vac |
94,3 |
104,5 |
105,8 |
106,1 |
106,6 |
97,9 |
112,1 |
112,8 |
113,2 |
114,0 |
110,8 |
94,4 |
318,3 |
541,9 |
906,2 |
997,8 |
|||
| C9300-NM-2Q |
115Vac |
93,4 |
103,9 |
104,8 |
105,0 |
105,5 |
96,5 |
110,4 |
111,3 |
111,5 |
112,4 |
109,2 |
93,4 |
323,2 |
555,8 |
946,7 |
1048,6 |
||
| 230Vac |
91,8 |
102,0 |
103,0 |
103,3 |
103,7 |
94,8 |
108,7 |
109,4 |
109,8 |
110,6 |
107,5 |
91,8 |
314,9 |
538,4 |
902,2 |
994,5 |
|||
| C9300-NM-8X |
115Vac |
95,8 |
105,4 |
107,3 |
107,6 |
108,1 |
100,2 |
114,0 |
114,8 |
115,2 |
116,2 |
112,8 |
94,4 |
324,4 |
557,7 |
946,6 |
1049,0 |
||
| 230Vac |
94,0 |
103,0 |
105,1 |
105,4 |
106,0 |
98,4 |
112,0 |
113,1 |
113,5 |
114,5 |
110,9 |
93,2 |
317,8 |
541,8 |
907,7 |
999,1 |
|||
| C9300-48P |
715W |
Não instalado |
115Vac |
90,5 |
103,2 |
104,5 |
104,7 |
105,2 |
89,9 |
104,9 |
107,8 |
109,2 |
110,2 |
103,9 |
91,3 |
206,1 |
324,1 |
514,4 |
563,2 |
| 230Vac |
89,4 |
102,2 |
103,4 |
103,6 |
104,1 |
88,9 |
103,7 |
106,9 |
108,4 |
109,3 |
102,7 |
89,9 |
202,9 |
316,9 |
500,6 |
547,5 |
|||
| C9300-NM-4G |
115Vac |
95,3 |
103,5 |
106,2 |
108,1 |
108,8 |
98,0 |
112,1 |
114,9 |
115,9 |
116,2 |
111,1 |
94,3 |
215,0 |
332,6 |
523,4 |
572,1 |
||
| 230Vac |
94,0 |
102,2 |
105,2 |
106,9 |
107,8 |
96,4 |
111,3 |
114,1 |
115,2 |
115,5 |
110,2 |
93,1 |
211,2 |
324,8 |
509,3 |
555,8 |
|||
| C9300-NM-4M |
115Vac |
98,7 |
111,5 |
112,3 |
112,7 |
113,5 |
101,5 |
119,7 |
120,5 |
121,2 |
122,8 |
118,2 |
99,2 |
219,1 |
336,5 |
528,8 |
576,6 |
||
| 230Vac |
97,1 |
110,7 |
111,5 |
111,9 |
112,7 |
100,6 |
119,2 |
120,0 |
120,7 |
122,3 |
117,6 |
97,9 |
215,5 |
329,5 |
514,2 |
560,5 |
|||
| C9300-NM-2Q |
115Vac |
96,9 |
110,1 |
110,7 |
111,0 |
111,9 |
99,3 |
118,2 |
119,0 |
119,7 |
121,5 |
116,7 |
97,6 |
217,4 |
335,4 |
527,4 |
577,8 |
||
| 230Vac |
95,6 |
109,2 |
109,7 |
110,1 |
111,0 |
98,1 |
117,5 |
118,2 |
119,0 |
120,6 |
115,8 |
96,0 |
213,0 |
326,9 |
511,9 |
558,8 |
|||
| C9300-NM-8X |
115Vac |
100,5 |
113,4 |
114,2 |
114,6 |
115,5 |
106,4 |
124,5 |
125,4 |
126,1 |
128,0 |
123,0 |
99,5 |
215,1 |
334,7 |
520,8 |
568,8 |
||
| 230Vac |
99,4 |
112,8 |
113,5 |
113,9 |
114,9 |
105,3 |
124,0 |
124,9 |
125,6 |
127,4 |
122,5 |
98,4 |
212,3 |
327,4 |
507,4 |
553,1 |
|||
| C9300-48S |
715W |
C9300-NM-4G |
115Vac |
116,30 |
117.00 |
118.40 |
119.10 |
119.60 |
149.40 |
151.10 |
152.20 |
152.90 |
153.50 |
151.17 |
93.50 |
|
|
|
|
| 230Vac |
114.90 |
115.60 |
116.70 |
117.60 |
118.10 |
147.10 |
148.80 |
150.10 |
150.30 |
150.70 |
148.82 |
92.10 |
|
|
|
|
|||
| C9300-NM-2Q |
115Vac |
117.70 |
121.30 |
121.80 |
122.40 |
124.10 |
150.60 |
154.10 |
155.30 |
156.30 |
158.60 |
154.20 |
88.00 |
|
|
|
|
||
| 230Vac |
116.40 |
119.70 |
120.20 |
120.80 |
122.10 |
147.70 |
151.20 |
152.70 |
153.80 |
156.10 |
151.34 |
87.60 |
|
|
|
|
|||
| C9300-NM-8X |
115Vac |
120.50 |
123.60 |
124.30 |
125.20 |
126.00 |
152.80 |
156.10 |
157.60 |
158.60 |
160.80 |
156.24 |
87.40 |
|
|
|
|
||
| 230Vac |
119.00 |
121.90 |
122.90 |
123.40 |
124.40 |
150.20 |
153.90 |
154.90 |
155.80 |
158.30 |
153.97 |
88.90 |
|
|
|
|
|||
| C9300-NM-4M |
115Vac |
118.29 |
121.62 |
122.36 |
122.78 |
124.03 |
153.80 |
157.53 |
158.17 |
159.28 |
161.00 |
157.50 |
87.53 |
|
|
|
|
||
| 230Vac |
117.15 |
120.62 |
120.89 |
121.30 |
122.35 |
150.20 |
153.61 |
154.60 |
155.58 |
157.86 |
153.69 |
86.48 |
|
|
|
|
|||
| C9300-NM-2Y |
115Vac |
114.30 |
119.20 |
119.70 |
120.30 |
121.50 |
144.40 |
152.00 |
152.80 |
153.10 |
156.10 |
151.65 |
85.80 |
|
|
|
|
||
| 230Vac |
112.00 |
118.00 |
118.60 |
118.90 |
120.10 |
142.20 |
149.20 |
150.20 |
151.00 |
153.40 |
148.92 |
83.90 |
|
|
|
|
|||
| C9300-48T |
350W |
Not Installed |
115Vac |
81.5 |
94.9 |
95.7 |
95.9 |
96.4 |
80.8 |
98.6 |
100.2 |
101.3 |
102.3 |
97.2 |
82.2 |
|
|
|
|
| 230Vac |
80.5 |
93.7 |
94.6 |
94.8 |
95.3 |
80.1 |
97.3 |
99.5 |
99.9 |
100.8 |
96.0 |
81.5 |
|
|
|
|
|||
| C9300-NM-4G |
115Vac |
86.4 |
94.9 |
97.8 |
99.4 |
100.4 |
89.3 |
104.6 |
107.6 |
108.6 |
108.9 |
103.5 |
85.7 |
|
|
|
|
||
| 230Vac |
85.3 |
93.8 |
96.6 |
98.4 |
99.1 |
88.2 |
103.4 |
106.2 |
106.9 |
107.2 |
102.3 |
84.8 |
|
|
|
|
|||
| C9300-NM-4M |
115Vac |
89.6 |
103.4 |
104.2 |
104.6 |
105.4 |
93.0 |
112.7 |
113.5 |
114.1 |
115.7 |
111.0 |
90.6 |
|
|
|
|
||
| 230Vac |
89.0 |
102.0 |
102.8 |
103.1 |
103.9 |
91.9 |
111.0 |
111.8 |
112.4 |
114.0 |
109.4 |
89.3 |
|
|
|
|
|||
| C9300-NM-2Q |
115Vac |
88.3 |
102.4 |
102.9 |
103.3 |
104.2 |
91.0 |
110.5 |
111.3 |
112.1 |
113.9 |
108.9 |
88.6 |
|
|
|
|
||
| 230Vac |
87.3 |
100.9 |
101.4 |
101.8 |
102.7 |
89.9 |
108.8 |
109.6 |
110.3 |
112.1 |
107.2 |
87.6 |
|
|
|
|
|||
| C9300-NM-8X |
115Vac |
92.1 |
105.2 |
106.1 |
106.5 |
107.4 |
98.6 |
117.6 |
118.4 |
119.1 |
120.9 |
116.0 |
91.0 |
|
|
|
|
||
| 230Vac |
91.1 |
103.9 |
104.7 |
105.1 |
106.0 |
97.3 |
115.8 |
116.6 |
117.3 |
119.0 |
114.3 |
90.0 |
|
|
|
|
|||
| C9300-48U |
1100W |
Not Installed |
115Vac |
96.0 |
110.2 |
110.9 |
111.2 |
111.7 |
95.6 |
112.5 |
114.3 |
115.9 |
116.9 |
111.3 |
97.0 |
315.1 |
544.0 |
925.9 |
1023.0 |
| 230Vac |
94.8 |
108.5 |
109.2 |
109.4 |
109.9 |
94.2 |
110.0 |
112.5 |
114.1 |
115.0 |
108.9 |
95.6 |
308.6 |
529.4 |
889.9 |
978.8 |
|||
| C9300-NM-4G |
115Vac |
97.4 |
105.8 |
109.0 |
110.7 |
111.0 |
99.9 |
115.1 |
117.8 |
118.9 |
119.2 |
114.0 |
96.4 |
319.2 |
547.3 |
928.0 |
1026.3 |
||
| 230Vac |
95.4 |
103.9 |
107.4 |
108.7 |
110.0 |
98.8 |
113.4 |
116.2 |
117.0 |
117.4 |
112.4 |
94.9 |
314.3 |
535.6 |
896.0 |
984.3 |
|||
| C9300-NM-4M |
115Vac |
104.4 |
118.5 |
119.0 |
119.5 |
120.1 |
107.4 |
126.8 |
127.6 |
128.3 |
130.0 |
125.2 |
104.9 |
326.2 |
556.0 |
938.6 |
1035.6 |
||
| 230Vac |
102.8 |
116.0 |
117.1 |
117.5 |
118.2 |
106.4 |
124.8 |
125.5 |
126.2 |
127.7 |
123.2 |
103.6 |
320.4 |
541.4 |
903.0 |
991.6 |
|||
| C9300-NM-2Q |
115Vac |
102.9 |
117.2 |
117.6 |
118.0 |
119.0 |
104.8 |
123.8 |
124.6 |
125.3 |
127.0 |
122.2 |
102.5 |
324.1 |
552.4 |
934.4 |
1032.6 |
||
| 230Vac |
101.2 |
114.9 |
115.5 |
115.9 |
117.0 |
103.9 |
123.0 |
123.7 |
124.4 |
126.1 |
121.4 |
101.7 |
316.9 |
537.9 |
898.2 |
988.3 |
|||
| C9300-NM-8X |
115Vac |
106.7 |
120.4 |
121.1 |
121.5 |
122.3 |
112.7 |
131.5 |
132.4 |
133.0 |
134.8 |
130.0 |
105.7 |
330.0 |
563.7 |
941.8 |
1043.4 |
||
| 230Vac |
105.0 |
118.5 |
119.2 |
119.6 |
120.2 |
110.9 |
129.4 |
130.2 |
131.0 |
132.6 |
127.9 |
104.1 |
324.5 |
549.0 |
908.0 |
998.9 |
|||
| C9300-48H |
1100W |
Not Installed |
115Vac |
96.0 |
110.2 |
110.9 |
111.2 |
111.7 |
95.6 |
112.5 |
114.3 |
115.9 |
116.9 |
111.3 |
97.0 |
315.1 |
544.0 |
925.9 |
1023.0 |
| 230Vac |
94.8 |
108.5 |
109.2 |
109.4 |
109.9 |
94.2 |
110.0 |
112.5 |
114.1 |
115.0 |
108.9 |
95.6 |
308.6 |
529.4 |
889.9 |
978.8 |
|||
| C9300-NM-4G |
115Vac |
97.4 |
105.8 |
109.0 |
110.7 |
111.0 |
99.9 |
115.1 |
117.8 |
118.9 |
119.2 |
114.0 |
96.4 |
319.2 |
547.3 |
928.0 |
1026.3 |
||
| 230Vac |
95.4 |
103.9 |
107.4 |
108.7 |
110.0 |
98.8 |
113.4 |
116.2 |
117.0 |
117.4 |
112.4 |
94.9 |
314.3 |
535.6 |
896.0 |
984.3 |
|||
| C9300-NM-4M |
115Vac |
104.4 |
118.5 |
119.0 |
119.5 |
120.1 |
107.4 |
126.8 |
127.6 |
128.3 |
130.0 |
125.2 |
104.9 |
326.2 |
556.0 |
938.6 |
1035.6 |
||
| 230Vac |
102.8 |
116.0 |
117.1 |
117.5 |
118.2 |
106.4 |
124.8 |
125.5 |
126.2 |
127.7 |
123.2 |
103.6 |
320.4 |
541.4 |
903.0 |
991.6 |
|||
| C9300-NM-2Q |
115Vac |
102.9 |
117.2 |
117.6 |
118.0 |
119.0 |
104.8 |
123.8 |
124.6 |
125.3 |
127.0 |
122.2 |
102.5 |
324.1 |
552.4 |
934.4 |
1032.6 |
||
| 230Vac |
101.2 |
114.9 |
115.5 |
115.9 |
117.0 |
103.9 |
123.0 |
123.7 |
124.4 |
126.1 |
121.4 |
101.7 |
316.9 |
537.9 |
898.2 |
988.3 |
|||
| C9300-NM-8X |
115Vac |
106.7 |
120.4 |
121.1 |
121.5 |
122.3 |
112.7 |
131.5 |
132.4 |
133.0 |
134.8 |
130.0 |
105.7 |
330.0 |
563.7 |
941.8 |
1043.4 |
||
| 230Vac |
105.0 |
118.5 |
119.2 |
119.6 |
120.2 |
110.9 |
129.4 |
130.2 |
131.0 |
132.6 |
127.9 |
104.1 |
324.5 |
549.0 |
908.0 |
998.9 |
|||
| C9300-48UB |
1100W |
C9300-NM-8X |
115Vac |
106.7 |
120.4 |
121.1 |
121.5 |
122.3 |
112.7 |
131.5 |
132.4 |
133.0 |
134.8 |
130.0 |
105.7 |
330.0 |
563.7 |
941.8 |
1043.4 |
| 230Vac |
105.0 |
118.5 |
119.2 |
119.6 |
120.2 |
110.9 |
129.4 |
130.2 |
131.0 |
132.6 |
127.9 |
104.1 |
324.5 |
549.0 |
908.0 |
998.9 |
|||
| C9300-48UN |
1100W |
C9300-NM-8X |
115Vac |
172.9 |
176.7 |
178.7 |
179.8 |
181.8 |
193.8 |
199.8 |
201.5 |
203.1 |
206.9 |
199.9 |
159.1 |
357.3 |
525.0 |
803.9 |
875.1 |
| 230Vac |
171.2 |
174.8 |
176.8 |
178.1 |
179.9 |
191.7 |
197.8 |
199.4 |
201.0 |
204.7 |
197.9 |
157.9 |
351.5 |
512.1 |
777.0 |
843.8 |
|||
| C9300-48UXM |
1100W |
C9300-NM-8X |
115Vac |
236.2 |
241.4 |
246.6 |
247.8 |
249.6 |
253.2 |
261.5 |
272.4 |
278.5 |
283.0 |
262.8 |
219.2 |
392.3 |
528.7 |
750.8 |
810.1 |
| 230Vac |
232.2 |
237.4 |
242.5 |
243.7 |
245.6 |
249.0 |
256.7 |
267.6 |
272.9 |
277.2 |
258.0 |
215.7 |
382.8 |
515.2 |
728.0 |
784.7 |
|||
| C9300L-24P-4G |
715W |
Integrated |
115Vac |
62.33 |
68.39 |
69.42 |
70.19 |
70.99 |
62.74 |
74.98 |
76.05 |
76.93 |
77.70 |
74.02 |
61.92 |
203.54 |
341.71 |
569.96 |
627.59 |
| 230Vac |
60.91 |
67.07 |
68.18 |
68.91 |
69.68 |
61.32 |
73.88 |
74.99 |
75.84 |
76.58 |
72.89 |
60.60 |
199.69 |
334.16 |
552.06 |
606.54 |
|||
| 115Vac |
62.33 |
68.39 |
69.42 |
70.19 |
70.99 |
62.74 |
74.98 |
76.05 |
76.93 |
77.70 |
74.02 |
61.92 |
203.54 |
341.71 |
569.96 |
627.59 |
|||
| 230Vac |
60.91 |
67.07 |
68.18 |
68.91 |
69.68 |
61.32 |
73.88 |
74.99 |
75.84 |
76.58 |
72.89 |
60.60 |
199.69 |
334.16 |
552.06 |
606.54 |
|||
| C9300L-24P-4X |
715W |
Integrated |
115Vac |
64.32 |
70.97 |
72.60 |
73.02 |
73.63 |
69.27 |
76.96 |
79.15 |
79.85 |
81.00 |
76.59 |
64.99 |
207.17 |
343.00 |
569.93 |
626.15 |
| 230Vac |
64.09 |
69.90 |
71.75 |
72.28 |
72.92 |
67.80 |
76.12 |
78.34 |
78.78 |
79.91 |
75.67 |
63.70 |
203.04 |
336.39 |
553.25 |
607.02 |
|||
| 115Vac |
64.32 |
70.97 |
72.60 |
73.02 |
73.63 |
69.27 |
76.96 |
79.15 |
79.85 |
81.00 |
76.59 |
64.99 |
207.17 |
343.00 |
569.93 |
626.15 |
|||
| 230Vac |
64.09 |
69.90 |
71.75 |
72.28 |
72.92 |
67.80 |
76.12 |
78.34 |
78.78 |
79.91 |
75.67 |
63.70 |
203.04 |
336.39 |
553.25 |
607.02 |
|||
| C9300L-24T-4G |
350W |
Integrated |
115Vac |
57.75 |
63.72 |
64.67 |
65.37 |
66.09 |
58.39 |
69.87 |
70.92 |
71.74 |
72.37 |
68.97 |
57.30 |
|
|
|
|
| 230Vac |
56.63 |
62.65 |
63.60 |
64.28 |
65.02 |
57.16 |
68.55 |
69.59 |
70.38 |
70.99 |
67.65 |
56.20 |
|
|
|
|
|||
| 115Vac |
57.75 |
63.72 |
64.67 |
65.37 |
66.09 |
58.39 |
69.87 |
70.92 |
71.74 |
72.37 |
68.97 |
57.3 |
|
|
|
|
|||
| 230Vac |
56.63 |
62.65 |
63.60 |
64.28 |
65.02 |
57.16 |
68.55 |
69.59 |
70.38 |
70.99 |
67.65 |
56.2 |
|
|
|
|
|||
| C9300L-24T-4X |
350W |
Integrado |
115Vac |
58,69 |
65,61 |
67,13 |
67,54 |
68,03 |
59.12 |
71,55 |
73,49 |
74,06 |
75,14 |
70,66 |
58,13 |
|
|
|
|
| 230Vac |
57,36 |
64,19 |
65,74 |
65,94 |
66,41 |
57,85 |
70,03 |
71,96 |
72,31 |
73,54 |
69,17 |
56,85 |
|
|
|
|
|||
| 115Vac |
58,69 |
65,61 |
67,13 |
67,54 |
68,03 |
59.12 |
71,55 |
73,49 |
74,06 |
75,14 |
70,66 |
58,13 |
|
|
|
|
|||
| 230Vac |
57,36 |
64,19 |
65,74 |
65,94 |
66,41 |
57,85 |
70,03 |
71,96 |
72,31 |
73,54 |
69,17 |
56,85 |
|
|
|
|
|||
| C9300L-48P-4G |
715W |
Integrado |
115Vac |
69,21 |
77,07 |
78,03 |
78,82 |
79,86 |
70,06 |
86,76 |
87,97 |
88,97 |
90,01 |
85,41 |
68,42 |
213,65 |
351,15 |
575,52 |
632,46 |
| 230Vac |
67,90 |
76,03 |
76,95 |
77,76 |
78,78 |
68,72 |
85,61 |
86,74 |
87,62 |
88,63 |
84,22 |
67,16 |
209,87 |
342,56 |
556,81 |
611,08 |
|||
| 115Vac |
69,21 |
77,07 |
78,03 |
78,82 |
79,86 |
70,06 |
86,76 |
87,97 |
88,94 |
90,01 |
85,41 |
68,42 |
213,65 |
351,15 |
575,52 |
632,46 |
|||
| 230Vac |
67,90 |
76,03 |
76,95 |
77,76 |
78,78 |
68,72 |
85,61 |
86,74 |
87,62 |
88,63 |
84,22 |
67,16 |
209,87 |
342,56 |
556,81 |
611,08 |
|||
| C9300L-48P-4X |
715W |
Integrado |
115Vac |
68,05 |
78,83 |
80,51 |
80,97 |
81,98 |
69,18 |
90,03 |
91,95 |
92,67 |
94,13 |
88,35 |
68,50 |
203,00 |
337,40 |
559,30 |
616,70 |
| 230Vac |
66,98 |
77,59 |
79.12 |
79,53 |
80,51 |
67,76 |
88,18 |
90,24 |
90,79 |
92,67 |
86,58 |
67,40 |
200,30 |
331,50 |
545,00 |
598,60 |
|||
| 115Vac |
68,05 |
78,83 |
80,51 |
80,97 |
81,98 |
69,18 |
90,03 |
91,95 |
92,67 |
94,13 |
88,35 |
68,50 |
203,0 |
337,4 |
559,3 |
616,7 |
|||
| 230Vac |
66,98 |
77,59 |
79.12 |
79,53 |
80,51 |
67,76 |
88,18 |
90,24 |
90,79 |
92,67 |
86,58 |
67,40 |
200,3 |
331,5 |
545,0 |
598,6 |
|||
| C9300L-48PF-4G |
1100W |
Integrado |
115Vac |
70,41 |
79,73 |
81,33 |
81,58 |
82,62 |
71,36 |
90,17 |
91,32 |
92,11 |
93,00 |
88,57 |
69,35 |
314,03 |
558,56 |
973,60 |
1082.14 |
| 230Vac |
68,66 |
77,95 |
78,87 |
79,64 |
80,56 |
69,59 |
87,79 |
88,87 |
89,73 |
90,72 |
86,27 |
67,84 |
306,85 |
541,37 |
928,90 |
1027,83 |
|||
| C9300L-48PF-4X |
1100W |
Integrado |
115Vac |
69,68 |
80,51 |
82,08 |
82,50 |
83,37 |
71,08 |
91,01 |
93,09 |
94,17 |
96,27 |
89,54 |
69,35 |
310,72 |
552,92 |
965,47 |
1079,44 |
| 230Vac |
68,14 |
78,81 |
80,34 |
80,71 |
81,61 |
69,11 |
88,83 |
90,73 |
91,38 |
93,06 |
87,28 |
67,38 |
305,26 |
539,36 |
924,23 |
1023,56 |
|||
| C9300L-48T-4G |
350W |
Integrado |
115Vac |
60,32 |
69,53 |
70,41 |
71,16 |
72,00 |
61,57 |
79,62 |
80,62 |
81,44 |
82,32 |
78.083 |
59,47 |
|
|
|
|
| 230Vac |
59,75 |
68,45 |
69,31 |
70,05 |
70,81 |
60,58 |
78,05 |
79,06 |
79,80 |
80,67 |
76.564 |
59,00 |
|
|
|
|
|||
| 115Vac |
60,32 |
69,53 |
70,41 |
71,16 |
72,00 |
61,57 |
79,62 |
80,62 |
81,44 |
82,32 |
78.083 |
59,47 |
|
|
|
|
|||
| 230Vac |
59,75 |
68,45 |
69,31 |
70,05 |
70,84 |
60,58 |
78,05 |
79,06 |
79,80 |
80,67 |
76.564 |
59,00 |
|
|
|
|
|||
| C9300L-48T-4X |
350W |
Integrado |
115Vac |
63,28 |
73,75 |
75,38 |
75,85 |
76,86 |
64,15 |
83,82 |
85,53 |
86,68 |
88,72 |
82,34 |
62,37 |
|
|
|
|
| 230Vac |
61,91 |
72,22 |
73,73 |
74,13 |
75,06 |
62,82 |
82,21 |
84,17 |
84,97 |
86,77 |
80,73 |
60,97 |
|
|
|
|
|||
| 115Vac |
63,28 |
73,75 |
75,38 |
75,85 |
76,86 |
64,15 |
83,82 |
85,53 |
86,68 |
88,72 |
82,34 |
62,37 |
|
|
|
|
|||
| 230Vac |
61,91 |
72,22 |
73,73 |
74,13 |
75,06 |
62,82 |
82,21 |
84,17 |
84,97 |
86,77 |
80,73 |
60,97 |
|
|
|
|
|||
| Teste ATIS - 100% |
P medido (W) |
||||||||||||||||||
| Meio tráfego portuário |
Tráfego de porta completo |
Pw média ponderada |
Sem link |
Teste de PoE (sem tráfego) |
|||||||||||||||
| SKU |
Archer FEP |
Uplink |
Entrada |
0,01% / EEE |
10% |
30% |
50% |
100% |
0,01% / EEE |
10% |
30% |
50% |
100% |
25% |
50% |
90% |
100% |
||
| C9300L-48UXG-4X |
1100W |
Integrado |
115Vac |
107,79 |
133,06 |
135,05 |
136,80 |
137,79 |
108,80 |
156,13 |
159,76 |
160,69 |
163,14 |
152,09 |
107,04 |
332,8 |
520,2 |
835,6 |
918,4 |
| 230Vac |
105,60 |
130,55 |
132,50 |
134.12 |
135,07 |
106,04 |
153,51 |
157,24 |
158.19 |
160,17 |
149,43 |
104,56 |
326,0 |
505,7 |
801,0 |
875,3 |
|||
| C9300L-24UXG-4X |
1100W |
Integrado |
115Vac |
70,90 |
87,08 |
88,80 |
89,32 |
90,30 |
71,26 |
103.11 |
105,06 |
105,80 |
107,58 |
100,37 |
70,87 |
335.16 |
579,52 |
996,96 |
1108,51 |
| 230Vac |
69,20 |
85,22 |
87,09 |
87,51 |
88.40 |
69.46 |
100.48 |
102.39 |
103.16 |
104.94 |
97.82 |
68.98 |
326.96 |
562.27 |
951.15 |
1049.47 |
|||
| C9300L-48UXG-2Q |
1100W |
Integrated |
115Vac |
111.73 |
138.34 |
140.48 |
141.17 |
143.22 |
112.35 |
162.30 |
164.13 |
165.51 |
168.68 |
157.94 |
111.10 |
335.47 |
521.76 |
835.04 |
919.11 |
| 230Vac |
109.53 |
135.16 |
137.16 |
137.89 |
139.68 |
110.21 |
158.42 |
161.05 |
162.32 |
165.66 |
154.32 |
108.86 |
328.17 |
507.54 |
801.77 |
876.22 |
|||
| C9300L-24UXG-2Q |
1100W |
Integrated |
115Vac |
104.07 |
121.70 |
122.67 |
123.44 |
125.05 |
104.41 |
139.04 |
140.97 |
142.77 |
145.33 |
136.20 |
103.78 |
325.38 |
526.58 |
861.27 |
949.66 |
| 230Vac |
100.88 |
118.72 |
119.46 |
120.13 |
122.11 |
101.16 |
135.91 |
137.68 |
139.26 |
143.13 |
133.15 |
100.52 |
317.08 |
510.67 |
829.62 |
909.10 |
|||
Table 22. Power consumption of standalone 9300 Series Switches with platinum rated power supply (tested on Cisco IOS XE 16.8.1)
| Measured P(W) |
|||||||||||||||||||
| Half port traffic |
Full port traffic |
Weighted average Pw
|
No link
|
PoE test (no traffic) |
|||||||||||||||
| SKU |
FEP |
Uplink |
Input |
0.01%/EEE |
10% |
30% |
50% |
100% |
0.01%/EEE |
10% |
30% |
50% |
100% |
25% |
50% |
90% |
100% |
||
| C9300-24P |
715W-P |
C9300-NM-8X |
115Vac |
89.2 |
94.3 |
99 |
100.1 |
100.7 |
92 |
98.9 |
103.5 |
105.9 |
107.1 |
99 |
85.8 |
205.6 |
324.7 |
518.9 |
568.4 |
| 230Vac |
86.7 |
91.8 |
96.4 |
97.5 |
98 |
89.4 |
97.1 |
101.4 |
103.6 |
104.5 |
97 |
84.1 |
201.9 |
318.7 |
507.2 |
554.4 |
|||
| C9300-24T |
350W-P |
C9300-NM-8X |
115Vac |
83.1 |
88.2 |
92.9 |
94 |
94.5 |
85.8 |
92.9 |
97.2 |
99.6 |
100.4 |
92.9 |
80.5 |
|
|
|
|
| 230Vac |
81.9 |
86.8 |
91.3 |
92.4 |
92.9 |
84.4 |
91.6 |
95.9 |
98.2 |
99 |
91.6 |
79.2 |
|
|
|
|
|||
| C9300-24U |
1100W-P |
C9300-NM-8X |
115Vac |
90.5 |
95.9 |
100.5 |
101.6 |
102.1 |
93.3 |
100.6 |
104.9 |
107.2 |
108.1 |
100.6 |
87.9 |
319.9 |
549.5 |
935.3 |
1034.1 |
| 230Vac |
88.1 |
93.1 |
97.7 |
98.8 |
99.4 |
92.8 |
98 |
102.4 |
104.6 |
105.5 |
98.2 |
85.4 |
313.4 |
535.5 |
899.7 |
990.3 |
|||
| C9300-24UX |
1100W-P |
C9300-NM-8X |
115Vac |
186.8 |
191 |
194.9 |
197.1 |
198.9 |
209 |
215.4 |
227.2 |
230.1 |
233.1 |
216.6 |
165.3 |
367.5 |
522.1 |
776.1 |
842.3 |
| 230Vac |
182.8 |
186.9 |
190.6 |
193 |
194.1 |
205 |
211.2 |
222.7 |
225.5 |
229.8 |
212.5 |
162.7 |
361.1 |
510.2 |
752.3 |
809.9 |
|||
| C9300-24H |
1100W-P |
C9300-NM-8X |
115Vac |
90.5 |
95.9 |
100.5 |
101.6 |
102.1 |
93.3 |
100.6 |
104.9 |
107.2 |
108.1 |
100.6 |
87.9 |
319.9 |
549.5 |
935.3 |
1034.1 |
| 230Vac |
88.1 |
93.1 |
97.7 |
98.8 |
99.4 |
92.8 |
98 |
102.4 |
104.6 |
105.5 |
98.2 |
85.4 |
313.4 |
535.5 |
899.7 |
990.3 |
|||
| C9300-48P |
715W-P |
C9300-NM-8X |
115Vac |
99.1 |
105.5 |
110.8 |
111.3 |
112.4 |
99.6 |
112.5 |
118.2 |
120.1 |
122.2 |
112.2 |
94.7 |
214.7 |
336.1 |
521.5 |
569.4 |
| 230Vac |
97.3 |
103.7 |
108.9 |
109.4 |
110.4 |
99 |
110.3 |
115.8 |
118.3 |
119.5 |
110.1 |
92.6 |
213.9 |
329.3 |
509.4 |
555 |
|||
| C9300-48T |
350W-P |
C9300-NM-8X |
115Vac |
89.8 |
95.4 |
100.4 |
101.1 |
102 |
90.4 |
102.4 |
107.5 |
109.8 |
111.8 |
102.2 |
85.4 |
|
|
|
|
| 230Vac |
88.7 |
94.5 |
99.4 |
100.1 |
101 |
88.7 |
101.2 |
106 |
108.1 |
109.9 |
100.8 |
83.9 |
|
|
|
|
|||
| C9300-48U |
1100W-P |
C9300-NM-8X |
115Vac |
168.9 |
170.6 |
172.4 |
176.6 |
178.5 |
190.8 |
194 |
198.3 |
200.1 |
203.9 |
194.6 |
147.3 |
355.4 |
524.9 |
804.6 |
875.4 |
| 230Vac |
165.7 |
167.3 |
169.2 |
169.9 |
171.5 |
186.5 |
189.6 |
193.9 |
195.7 |
199.8 |
190.3 |
145 |
348.8 |
511.7 |
777.7 |
844.9 |
|||
| C9300-48UN |
1100W-P |
C9300-NM-8X |
115Vac |
172.9 |
176.7 |
178.7 |
179.8 |
181.8 |
193.8 |
199.8 |
201.5 |
203.1 |
206.9 |
199.9 |
159.1 |
357.3 |
525 |
803.9 |
875.1 |
| 230Vac |
171.2 |
174.8 |
176.8 |
178.1 |
179.9 |
191.7 |
197.8 |
199.4 |
201 |
204.7 |
197.9 |
157.9 |
351.5 |
512.1 |
777 |
843.8 |
|||
| C9300-48UXM |
1100W-P |
C9300-NM-8X |
115Vac |
241 |
248.1 |
254.8 |
256.4 |
258.9 |
260.1 |
269.4 |
281.6 |
286.5 |
291.6 |
270.7 |
225.1 |
394.8 |
531.4 |
755 |
809.5 |
| 230Vac |
237.5 |
243.1 |
249 |
250.3 |
251.1 |
253.9 |
261.8 |
273.9 |
279.2 |
283.6 |
263.2 |
218.5 |
386.8 |
518.1 |
731.3 |
785.5 |
|||
| C9300-48H |
1100W-P |
C9300-NM-8X |
115Vac |
168.9 |
170.6 |
172.4 |
176.6 |
178.5 |
190.8 |
194 |
198.3 |
200.1 |
203.9 |
194.6 |
147.3 |
355.4 |
524.9 |
804.6 |
875.4 |
| 230Vac |
165.7 |
167.3 |
169.2 |
169.9 |
171.5 |
186.5 |
189.6 |
193.9 |
195.7 |
199.8 |
190.3 |
145 |
348.8 |
511.7 |
777.7 |
844.9 |
|||
Table 22 lists the safety and compliance information for the Cisco Catalyst 9300 Series.
Table 23. Safety and compliance information
| Description |
Specification |
| Safety certifications |
● UL 60950-1
● CAN/CSA-C222.2 No. 60950-1
● EN 60950-1
● IEC 60950-1
● AS/NZS 60950.1
● IEEE 802.3
|
| Electromagnetic emissions certifications |
● 47 CFR Part 15
● CISPR22 Class A
● EN 300 386 V1.6.1
● EN 55022 Class A
● EN 55032 Class A
● CISPR 32 Class A
● EN61000-3-2
● EN61000-3-3
● ICES-003 Class A
● TCVN 7189 Class A
● V-3 Class A
● CISPR24
● EN 300 386
● EN55024
● TCVN 7317
● V-2/2015.04
● V-3/2015.04
● CNS13438
● KN32
● KN35
● IEC 61000-6-1
● EN 61000-6-1
Additional Certifications for C9300L SKUs:
● QCVN 118:2018/BTTTT
● CISPR24/25
● CISPR 32 Class A
● VCCI-CISPR 32 Class A
● EN55035
|
| Environmental |
Reduction of Hazardous Substances (ROHS) 5 |
Cisco enhanced limited lifetime hardware warranty
The Cisco Catalyst 9300 Series Switches come with a Cisco Enhanced Limited Lifetime hardware Warranty (E-LLW) that includes Next-Business-Day (NBD) delivery of replacement hardware where available and 90 days of 8x5 Cisco Technical Assistance Center (TAC) support.
Your formal warranty statement, including the warranty applicable to Cisco software, appears in the information packet that accompanies your Cisco product. We encourage you to review the warranty statement shipped with your specific product carefully before use.
Cisco reserves the right to refund the purchase price as its exclusive warranty remedy.
For further information about warranty terms, visit https://www.cisco.com/go/warranty. Table 23 provides information about the E-LLW.
Table 24. E-LLW details
|
|
Cisco E-LLW |
| Devices covered |
Applies to Cisco Catalyst 9300 Series Switches. |
| Warranty duration |
As long as the original customer owns the product. |
| End-of-life policy |
In the event of discontinuance of product manufacture, Cisco warranty support is limited to 5 years from the announcement of discontinuance. |
| Hardware replacement |
Cisco or its service center will use commercially reasonable efforts to ship a replacement for NBD delivery, where available. Otherwise, a replacement will be shipped within 10 working days after receipt of the Return Materials Authorization (RMA) request. Actual delivery times might vary depending on customer location. |
| Effective date |
Hardware warranty commences from the date of shipment to customer (and in case of resale by a Cisco reseller, not more than 90 days after original shipment by Cisco). |
| TAC support |
Cisco will provide during business hours, 8 hours per day, 5 days per week, basic configuration, diagnosis, and troubleshooting of device-level problems for up to a 90-day period from the date of shipment of the originally purchased Cisco Catalyst 9300 Series product. This support does not include solution or network-level support beyond the specific device under consideration. |
| Cisco.com access |
Warranty allows guest access only to Cisco.com. |
Cisco environmental sustainability
Information about Cisco’s environmental sustainability policies and initiatives for our products, solutions, operations, and extended operations or supply chain is provided in the “Environment Sustainability” section of Cisco’s Corporate Social Responsibility (CSR) Report.
Reference links to information about key environmental sustainability topics (mentioned in the “Environment Sustainability” section of the CSR Report) are provided in the following table:
| Sustainability Topic |
Reference |
| Information on product-material-content laws and regulations |
|
| Information on electronic waste laws and regulations, including products, batteries and packaging |
Reference links to product-specific environmental sustainability information that is mentioned in relevant sections of this data sheet are provided in the following table:
| Sustainability Topic |
Reference |
| General |
|
| Eco-Design Compliance (EU ErP Lot, Etc.) Environmental Certifications (EPEAT, Energy Star, Etc.) |
Table AA. Product Compliance Table BB. Product Compliance or Platform Features/Benefits |
| Power |
|
| Idle, Typical or Max Product Power Hardware Enabled Energy Features |
Table CC. Product Specifications Table DD. Platform Features/Benefits |
| Software Enabled Energy Features Power Supply Information Power Calculator |
Table EE. Platform Features/Benefits Table FF. Product Specifications Table GG. Product Specifications |
| Material |
|
| Unit Weight System Weight (Product + Packaging) Recycled Content |
Table HH. Product Specifications Table II. Product Specifications Table JJ. Product Specifications |
Cisco makes the packaging data available for informational purposes only. It may not reflect the most current legal developments, and Cisco does not represent, warrant or guarantee that it is complete, accurate or up-to-date. This information is subject to change without notice.
Cisco Services for next-generation Cisco Catalyst 9000 Switches
Achieve infrastructure excellence faster and with less risk. Cisco Catalyst 9000 Services provide expert guidance to help you successfully deploy, manage and support the new Cisco Catalyst 9000 switching family. With unmatched networking expertise, best practices, and innovative tools, we can help you reduce overall upgrade, refresh, and migration costs as you introduce new hardware, software, and protocols into the network. Offering a comprehensive lifecycle of services – from implementation, optimization, technical, and managed services – Cisco experts help you reduce disruption and achieve operational excellence to extract maximum value from your Cisco DNA ready infrastructure.
Learn more about Cisco Services for Enterprise Networks
Software policy for Cisco Catalyst 9300 Series Switches
Software policy for network stack components
Customers with the Network Essentials Stack and Network Advantage Stack software feature sets are provided with maintenance updates and bug fixes designed to maintain compliance of the software. This includes compliance with published specifications, release notes, and industry standards as long as the original end user continues to own or use the product or up to one year from the end-of-sale date for the product, whichever occurs earlier.
Cisco embedded support for Cisco DNA term components
Cisco Embedded Support delivers the right support for Cisco software products and suites. It will keep your business applications performing as expected and protect your investment. Cisco Embedded Support for the Cisco DNA Essentials and Cisco DNA Advantage term components is included. Cisco Embedded Support provides access to TAC support, major software updates, maintenance and minor software releases, and the Cisco Embedded Support site, for increased productivity with anytime access.
Table 24 lists ordering information for the Cisco Catalyst 9300 Series. To place an order, visit the Cisco Ordering home page at https://www.cisco.com/en/US/ordering/or13/or8/order_customer_help_how_to_order_listing.html.
Table 25. Ordering information
| Switches |
|
| Product number |
Product description |
| C9300-24T-E |
Catalyst 9300 24-port modular uplinks data only, Network Essentials |
| C9300-24T-A |
Catalyst 9300 24-port modular uplinks data only, Network Advantage |
| C9300-24P-E |
Catalyst 9300 24-port modular uplinks PoE+, Network Essentials |
| C9300-24P-A |
Catalyst 9300 24-port modular uplinks PoE+, Network Advantage |
| C9300-24U-E |
Catalyst 9300 24-port modular uplinks UPOE, Network Essentials |
| C9300-24U-E-UL |
Catalyst 9300 24-port modular uplinks UPOE, Network Essentials (Compatible with UL1069 Standard*) |
| C9300-24U-A |
Catalyst 9300 24-port modular uplinks UPOE, Network Advantage |
| C9300-24U-A-UL |
Catalyst 9300 24-port modular uplinks UPOE, Network Advantage (Compatible with UL1069 Standard*) |
| C9300-24H-E |
Catalyst 9300 24-port modular uplinks UPOE+, Network Essentials |
| C9300-24H-A |
Catalyst 9300 24-port modular uplinks UPOE+, Network Advantage |
| C9300-24UB-E |
Catalyst 9300 higher scale 24-port modular uplinks UPOE, Network Essentials |
| C9300-24UB-A |
Catalyst 9300 higher scale 24-port modular uplinks UPOE, Network Advantage |
| C9300-24UX-E |
Catalyst 9300 24-port modular uplinks mGig UPOE, Network Essentials |
| C9300-24UX-A |
Catalyst 9300 24-port modular uplinks mGig UPOE, Network Advantage |
| C9300-24UXB-E |
Catalyst 9300 higher scale 24-port modular uplinks mGig UPOE, Network Essentials |
| C9300-24UXB-A |
Catalyst 9300 higher scale 24-port modular uplinks mGig UPOE, Network Advantage |
| C9300-48T-E |
Catalyst 9300 48-port modular uplinks data only, Network Essentials |
| C9300-48T-A |
Catalyst 9300 48-port modular uplinks data only, Network Advantage |
| C9300-48P-E |
Catalyst 9300 48-port modular uplinks PoE+, Network Essentials |
| C9300-48P-A |
Catalyst 9300 48-port modular uplinks PoE+, Network Advantage |
| C9300-48U-E |
Catalyst 9300 48-port modular uplinks UPOE, Network Essentials |
| C9300-48U-E-UL |
Catalyst 9300 48-port modular uplinks UPOE, Network Essentials (Compatible with UL1069 Standard*) |
| C9300-48U-A |
Catalyst 9300 48-port modular uplinks UPOE, Network Advantage |
| C9300-48U-A-UL |
Catalyst 9300 48-port modular uplinks UPOE, Network Advantage (Compatible with UL1069 Standard*) |
| C9300-48H-E |
Catalyst 9300 48-port modular uplinks UPOE+, Network Essentials |
| C9300-48H-A |
Catalyst 9300 48-port modular uplinks UPOE+, Network Advantage |
| C9300-48UXM-E |
Catalyst 9300 48-port modular uplinks 2.5G (12 mGig) UPOE, Network Essentials |
| C9300-48UXM-A |
Catalyst 9300 48-port modular uplinks 2.5G (12 mGig) UPOE, Network Advantage |
| C9300-48UN-E |
Catalyst 9300 48-port modular uplinks 5G UPOE, Network Essentials |
| C9300-48UN-A |
Catalyst 9300 48-port modular uplinks 5G UPOE, Network Advantage |
| C9300-48UB-E |
Catalyst 9300 higher scale 48-port modular uplinks 1G UPOE, Network Essentials |
| C9300-48UB-A |
Catalyst 9300 higher scale 48-port modular uplinks 1G UPOE, Network Advantage |
| C9300-24S-E |
Catalyst 9300 24-port modular uplinks 1G SFP, Network Essentials |
| C9300-24S-A |
Catalyst 9300 24-port modular uplinks 1G SFP, Network Advantage |
| C9300-48S-E |
Catalyst 9300 48-port modular uplinks 1G SFP, Network Essentials |
| C9300-48S-A |
Catalyst 9300 48-port modular uplinks 1G SFP, Network Advantage |
| C9300L-24T-4G-E |
Catalyst 9300 24-port fixed uplinks data only, 4X1G uplinks, Network Essentials |
| C9300L-24T-4G-A |
Catalyst 9300 24-port fixed uplinks data only, 4X1G uplinks, Network Advantage |
| C9300L-24P-4G-E |
Catalyst 9300 24-port fixed uplinks PoE+, 4X1G uplinks, Network Essentials |
| C9300L-24P-4G-A |
Catalyst 9300 24-port fixed uplinks PoE+, 4X1G uplinks, Network Advantage |
| C9300L-48T-4G-E |
Catalyst 9300 48-port fixed uplinks data only, 4X1G uplinks, Network Essentials |
| C9300L-48T-4G-A |
Catalyst 9300 48-port fixed uplinks data only, 4X1G uplinks, Network Advantage |
| C9300L-48P-4G-E |
Catalyst 9300 48-port fixed uplinks PoE+, 4X1G uplinks, Network Essentials |
| C9300L-48P-4G-A |
Uplinks fixos de 48 portas Catalyst 9300 PoE +, uplinks 4X1G, Network Advantage |
| C9300L-48PF-4G-E |
Uplinks fixos de 48 portas Catalyst 9300 PoE + completo, uplinks 4X1G, Network Essentials |
| C9300L-48PF-4G-A |
Uplinks fixos de 48 portas Catalyst 9300 PoE + completo, uplinks 4X1G, vantagem da rede |
| C9300L-24T-4X-E |
Apenas dados de uplinks fixos de 24 portas do Catalyst 9300, uplinks 4X10G, Network Essentials |
| C9300L-24T-4X-A |
Apenas dados de uplinks fixos de 24 portas Catalyst 9300, uplinks 4X10G, Network Advantage |
| C9300L-24P-4X-E |
Uplinks fixos de 24 portas Catalyst 9300 PoE +, uplinks 4X10G, Network Essentials |
| C9300L-24P-4X-A |
Uplinks fixos de 24 portas Catalyst 9300 PoE +, uplinks 4X10G, Network Advantage |
| C9300L-24UXG-4X-E |
Uplinks fixos de 24 portas Catalyst 9300 UPOE, 8xmGig, uplinks 4X10G, Network Essentials |
| C9300L-24UXG-4X-A |
Uplinks fixos de 24 portas Catalyst 9300 UPOE, 8xmGig, uplinks 4X10G, Network Advantage |
| C9300L-48T-4X-E |
Apenas dados de uplinks fixos de 48 portas Catalyst 9300, uplinks 4X10G, Network Essentials |
| C9300L-48T-4X-A |
Apenas dados de uplinks fixos de 48 portas Catalyst 9300, uplinks 4X10G, Network Advantage |
| C9300L-48P-4X-E |
Uplinks fixos de 48 portas Catalyst 9300 PoE +, uplinks 4X10G, Network Essentials |
| C9300L-48P-4X-A |
Uplinks fixos de 48 portas Catalyst 9300 PoE +, uplinks 4X10G, Network Advantage |
| C9300L-48PF-4X-E |
Uplinks fixos de 48 portas Catalyst 9300 PoE + completo, uplinks 4X10G, Network Essentials |
| C9300L-48PF-4X-A |
Uplinks fixos de 48 portas Catalyst 9300 PoE + completo, uplinks 4X10G, Vantagem de rede |
| C9300L-48UXG-4X-E |
Uplinks fixos de 48 portas Catalyst 9300 UPOE, 12xmGig, uplinks 4X10G, Network Essentials |
| C9300L-48UXG-4X-A |
Uplinks fixos de 48 portas Catalyst 9300 UPOE, 12xmGig, uplinks 4x10G, Network Advantage |
| C9300L-24UXG-2Q-E |
Uplinks fixos de 24 portas Catalyst 9300 UPOE, 8xmGig, uplinks 2X40G, Network Essentials |
| C9300L-24UXG-2Q-A |
Uplinks fixos de 24 portas Catalyst 9300 UPOE, 8xmGig, uplinks 2x40G, Network Advantage |
| C9300L-48UXG-2Q-E |
Uplinks fixos de 48 portas Catalyst 9300 UPOE, 12xmGig, uplinks 2X40G, Network Essentials |
| C9300L-48UXG-2Q-A |
Uplinks fixos de 48 portas Catalyst 9300 UPOE, 12xmGig, uplinks 2x40G, vantagem da rede |
| Módulos de rede |
|
| Número de produto |
Descrição do Produto |
| C9300-NM-4G |
Módulo de rede Catalyst 9300 4 x 1GE |
| C9300-NM-4G = |
Módulo de rede Catalyst 9300 4 x 1GE, sobressalente |
| C9300-NM-8X |
Módulo de rede Catalyst 9300 8 x 10GE |
| C9300-NM-8X = |
Módulo de rede Catalyst 9300 8 x 10GE, sobressalente |
| C9300-NM-2Q |
Módulo de rede Catalyst 9300 2 x 40GE |
| C9300-NM-2Q = |
Módulo de rede Catalyst 9300 2 x 40GE, sobressalente |
| C9300-NM-2Y |
Módulo de rede Catalyst 9300 2 x 25G |
| C9300-NM-2Y = |
Módulo de rede Catalyst 9300 2 x 25G, sobressalente |
| C9300-NM-4M |
Módulo de rede Catalyst 9300 4 x mGig |
| C9300-NM-4M = |
Catalyst 9300 4 x mGig Network Module, spare |
| NM-BLANK-T1= |
Cisco Catalyst Type 1 Network Module Blank, spare |
| Storage Module |
|
| Product number |
Product description |
| SSD-120G |
Cisco pluggable USB3.0 SSD storage |
| SSD-120G= |
Cisco pluggable USB3.0 SSD storage, spare |
| Software licenses for C9300 SKUs |
|
| Product number |
Product description |
| C9300-DNA-P-24-3Y |
C9300 Cisco DNA Premier, 24-port, 3 Year Term license |
| C9300-DNA-P-24-5Y |
C9300 Cisco DNA Premier, 24-port, 5 Year Term license |
| C9300-DNA-P-24-7Y |
C9300 Cisco DNA Premier, 24-port, 7 Year Term license |
| C9300-DNA-P-48-3Y |
C9300 Cisco DNA Premier, 48-port, 3 Year Term license |
| C9300-DNA-P-48-5Y |
C9300 Cisco DNA Premier, 48-port, 5 Year Term license |
| C9300-DNA-P-48-7Y |
C9300 Cisco DNA Premier, 48-port, 7 Year Term license |
| C9300-DNA-E-24-3Y |
C9300 Cisco DNA Essentials, 24-port, 3 Year Term license |
| C9300-DNA-E-24-5Y |
C9300 Cisco DNA Essentials, 24-port, 5 Year Term license |
| C9300-DNA-E-24-7Y |
C9300 Cisco DNA Essentials, licença de 24 portas e 7 anos |
| C9300-DNA-A-24-3Y |
C9300 Cisco DNA Advantage, 24 portas, licença de 3 anos |
| C9300-DNA-A-24-5Y |
C9300 Cisco DNA Advantage, licença de 24 portas e 5 anos |
| C9300-DNA-A-24-7Y |
C9300 Cisco DNA Advantage, licença de 24 portas e 7 anos |
| C9300-DNA-E-48-3Y |
C9300 Cisco DNA Essentials, 48 portas, licença de 3 anos |
| C9300-DNA-E-48-5Y |
C9300 Cisco DNA Essentials, 48 portas, licença de 5 anos |
| C9300-DNA-E-48-7Y |
C9300 Cisco DNA Essentials, licença de 48 portas e 7 anos |
| C9300-DNA-A-48-3Y |
C9300 Cisco DNA Advantage, 48 portas, licença de 3 anos |
| C9300-DNA-A-48-5Y |
C9300 Cisco DNA Advantage, 48 portas, licença de 5 anos |
| C9300-DNA-A-48-7Y |
C9300 Cisco DNA Advantage, licença de 48 portas e 7 anos |
| C9300-DNA-P-24S-3Y |
C9300 1G Fiber Cisco DNA Premier, 24 portas, licença de 3 anos |
| C9300-DNA-P-24S-5Y |
C9300 1G Fiber Cisco DNA Premier, 24 portas, licença de 5 anos |
| C9300-DNA-P-24S-7Y |
C9300 1G Fiber Cisco DNA Premier, 24 portas, licença de 7 anos |
| C9300-DNA-P-48S-3Y |
C9300 1G Fiber Cisco DNA Premier, 48 portas, licença de 3 anos |
| C9300-DNA-P-48S-5Y |
C9300 1G Fiber Cisco DNA Premier, 48 portas, licença de 5 anos |
| C9300-DNA-P-48S-7Y |
C9300 1G Fiber Cisco DNA Premier, 48 portas, licença de 7 anos |
| C9300-DNA-E-24S-3Y |
C9300 1G Fiber Cisco DNA Essentials, 24 portas, licença de 3 anos |
| C9300-DNA-E-24S-5Y |
C9300 1G Fiber Cisco DNA Essentials, licença de 24 portas e 5 anos |
| C9300-DNA-E-24S-7Y |
C9300 1G Fiber Cisco DNA Essentials, licença de 24 portas e 7 anos |
| C9300-DNA-A-24S-3Y |
C9300 1G Fiber Cisco DNA Advantage, 24 portas, licença de 3 anos |
| C9300-DNA-A-24S-5Y |
C9300 1G Fiber Cisco DNA Advantage, 24 portas, licença de 5 anos |
| C9300-DNA-A-24S-7Y |
C9300 1G Fiber Cisco DNA Advantage, 24 portas, licença de 7 anos |
| C9300-DNA-E-48S-3Y |
C9300 1G Fiber Cisco DNA Essentials, 48 portas, licença de 3 anos |
| C9300-DNA-E-48S-5Y |
C9300 1G Fiber Cisco DNA Essentials, 48 portas, licença de 5 anos |
| C9300-DNA-E-48S-7Y |
C9300 Cisco DNA Essentials, licença de 48 portas e 7 anos |
| C9300-DNA-A-48S-3Y |
C9300 1G Fiber Cisco DNA Advantage, 48 portas, licença de 3 anos |
| C9300-DNA-A-48S-5Y |
C9300 1G Fiber Cisco DNA Advantage, 48 portas, licença de 5 anos |
| C9300-DNA-A-48S-7Y |
C9300 1G Fiber Cisco DNA Advantage, 48 portas, licença de 7 anos |
| C9300-LIC = |
Licença eletrônica de atualização de DNA da Cisco para switches C9300. Nota: ao atualizar do Cisco DNA Essentials para o Cisco DNA Advantage, o Network Essentials também é atualizado para o Network Advantage |
| CAT-CDNA-P |
Adição do termo Cisco DNA Premier para switches Catalyst |
| Licenças de software para SKUs C9300L |
|
| Número de produto |
Número de produto |
| C9300L-DNA-P-24-3Y |
C9300L Cisco DNA Premier, 24 portas, licença de 3 anos |
| C9300L-DNA-P-24-5Y |
C9300L Cisco DNA Premier, 24 portas, licença de 5 anos |
| C9300L-DNA-P-24-7Y |
C9300L Cisco DNA Premier, licença de 24 portas e 7 anos |
| C9300L-DNA-P-48-3Y |
C9300L Cisco DNA Premier, 48 portas, licença de 3 anos |
| C9300L-DNA-P-48-5Y |
C9300L Cisco DNA Premier, 48 portas, licença de 5 anos |
| C9300L-DNA-P-48-7Y |
C9300L Cisco DNA Premier, 48 portas, licença de 7 anos |
| C9300L-DNA-E-24-3Y |
C9300L Cisco DNA Essentials, 24 portas, licença de 3 anos |
| C9300L-DNA-E-24-5Y |
C9300L Cisco DNA Essentials, 24 portas, licença de 5 anos |
| C9300L-DNA-E-24-7Y |
C9300L Cisco DNA Essentials, licença de 24 portas e 7 anos |
| C9300L-DNA-A-24-3Y |
C9300L Cisco DNA Advantage, 24 portas, licença de 3 anos |
| C9300L-DNA-A-24-5Y |
C9300L Cisco DNA Advantage, 24 portas, licença de 5 anos |
| C9300L-DNA-A-24-7Y |
C9300L Cisco DNA Advantage, licença de 24 portas e 7 anos |
| C9300L-DNA-E-48-3Y |
C9300L Cisco DNA Essentials, 48 portas, licença de 3 anos |
| C9300L-DNA-E-48-5Y |
C9300L Cisco DNA Essentials, 48 portas, licença de 5 anos |
| C9300L-DNA-E-48-7Y |
C9300L Cisco DNA Essentials, 48 portas, licença de 7 anos |
| C9300L-DNA-A-48-3Y |
C9300L Cisco DNA Advantage, 48 portas, licença de 3 anos |
| C9300L-DNA-A-48-5Y |
C9300L Cisco DNA Advantage, 48 portas, licença de 5 anos |
| C9300L-DNA-A-48-7Y |
C9300L Cisco DNA Advantage, 48 portas, licença de 7 anos |
| C9300L-LIC = |
Licença eletrônica de atualização de DNA da Cisco para switches C9300L Nota: ao atualizar do Cisco DNA Essentials para o Cisco DNA Advantage, o Network Essentials também é atualizado para o Network Advantage |
| Suprimentos de energia |
|
| Número de produto |
Descrição do Produto |
| PWR-C1-350WAC = |
Sobressalente da fonte de alimentação 350WAC |
| PWR-C1-715WAC = |
Sobressalente da fonte de alimentação 715WAC |
| PWR-C1-715WDC = |
Sobressalente da fonte de alimentação 715WDC |
| PWR-C1-1100WAC = |
Sobressalente da fonte de alimentação 1100WAC |
| PWR-C1-350WAC-P = |
Fonte de alimentação com classificação de platina de 350WAC |
| PWR-C1-715WAC-P = |
Fonte de alimentação com classificação de platina 715WAC |
| PWR-C1-1100WAC-P = |
Fonte de alimentação com classificação de platina de 1100WAC |
| PWR-C1-715WAC-UP |
Atualize para a fonte de alimentação com classificação Platinum 715WAC |
| PWR-C1-1100WAC-UP |
Atualize para a fonte de alimentação com classificação de platina de 1100 WAC |
| Cabos Cisco StackWise-480 e StackPower |
|
| Número de produto |
Descrição do Produto |
| PILHA-T1-50CM = |
Cabo de empilhamento Cisco StackWise-480 50cm de reposição |
| PILHA-T1-1M = |
Sobressalente do cabo de empilhamento Cisco StackWise-480 1m |
| PILHA-T1-3M = |
Cabo de empilhamento Cisco StackWise-480 de 3m de reserva |
| CAB-SPWR-30CM = |
Sobressalente 30cm do cabo Cisco Catalyst 3850 StackPower |
| CAB-SPWR-150CM = |
Sobressalente 150cm do Cisco Catalyst 3850 StackPower |
| Acessórios Cisco StackWise-320 |
|
| Número de produto |
Descrição do Produto |
| C9300L-STACK-KIT |
Kit de empilhamento para SKUs C9300L - inclui 2 adaptadores de empilhamento e 1 cabo de empilhamento |
| C9300L-STACK-KIT = |
Kit de empilhamento para SKUs C9300L - inclui 2 adaptadores de empilhamento e 1 cabo de empilhamento, |
| PILHA-T3-50CM |
Cabo de empilhamento 50CM tipo 3 - padrão com o Kit de empilhamento para SKUs C9300L |
| PILHA-T3-50CM = |
Cabo de empilhamento tipo 3 de 50cm, de reposição para SKUs C9300L |
| STACK-T3-1M |
Cabo de empilhamento tipo 3 da 1M para SKUs C9300L |
| PILHA-T3-1M = |
Cabo de empilhamento 1M tipo 3, sobressalente para SKUs C9300L |
| STACK-T3-3M |
Cabo de empilhamento 3M tipo 3 para SKUs C9300L |
| PILHA-T3-3M = |
Cabo de empilhamento 3M tipo 3, sobressalente para SKUs C9300L |
| Cabos de alimentação de reposição |
|
| CAB-TA-NA = |
Cabo de alimentação CA para Cisco Catalyst (América do Norte) |
| CAB-TA-AP = |
Cabo de alimentação CA para Cisco Catalyst (Austrália) |
| CAB-TA-AR = |
Cabo de alimentação CA para Cisco Catalyst (Argentina) |
| CAB-TA-SW = |
Cabo de alimentação CA para Cisco Catalyst (Suíça) |
| CAB-TA-UK = |
Cabo de alimentação CA para Cisco Catalyst (Reino Unido) |
| CAB-TA-JP = |
Cabo de alimentação CA para Cisco Catalyst (Japão) |
| CAB-TA-250VAC-JP = |
Cabo de alimentação do Japão 250VAC para Cisco Catalyst (Japão) |
| CAB-TA-EU = |
Cabo de alimentação CA para Cisco Catalyst (Europa) |
| CAB-TA-IT = |
Cabo de alimentação CA para Cisco Catalyst (Itália) |
| CAB-TA-IN = |
Cabo de alimentação CA para Cisco Catalyst (Índia) |
| CAB-TA-CN = |
Cabo de alimentação CA para Cisco Catalyst (China) |
| CAB-TA-DN = |
Cabo de alimentação CA para Cisco Catalyst (Dinamarca) |
| CAB-TA-IS = |
Cabo de alimentação CA para Cisco Catalyst (Israel) |
| CAB-ACBZ-12A = |
Cabo de alimentação CA para Cisco Catalyst (Brasil), 12A / 125V BR-3-20, plug até 12A |
| CAB-ACBZ-10A = |
Cabo de alimentação CA para Cisco Catalyst (Brasil), 10A / 250V BR-3-10, plug até 10A |
| CAB-C15-CBN |
Cabo de alimentação do jumper do gabinete, 250VAC 13A, conectores C14-C15 |
* Entre em contato com a representação da Cisco para confirmar o sistema necessário para conformidade com UL1069
Referência online de óptica
O Cisco Catalyst 9300 Series suporta uma ampla variedade de ópticas. Como a lista de ópticas suportadas é atualizada regularmente, consulte as tabelas disponíveis aqui para obter as informações mais recentes sobre compatibilidade de QSFP +, SFP + e SFP: https://www.cisco.com/en/US/products/hw/modules/ ps5455 / products_device_support_tables_list.html .
| Tópico novo ou revisado |
Descrito em |
Encontro |
| Informações adicionadas sobre os PIDs Shockley (90W UPOE +) |
Em diferentes seções |
10 de fev de 2020 |
| Adicionados novos SKUs para C9300L - SKUs completos de PoE + e mGig |
Conteúdo adicionado a todas as tabelas |
2 de dezembro de 2019 |
| Atualizações para o Brattain Program for C9300 - este é um buffer mais alto e SKUs de maior escala |
Todas as seções relevantes |
9 de outubro de 2019 |
Comece hoje mesmo o seu projeto de Catalyst 9300 Cisco com a nossa equipe de Serviços Profissionais.
Orientação especializada para criar uma base para obter resultados extraordinários com uma rede que prevê e se adapta, e protege seus negócios.?
Fale com um especialista em Catalyst 9300 da Cisco!
