Nexus ​9500 Cisco

Visão geral do produto

As arquiteturas de aplicativos e os modos de implantação estão evoluindo rapidamente. Os aplicativos modernos são multinode, altamente modulares e implantados em uma combinação de ambientes de data center bare-metal, virtual e em nuvem. Além disso, os departamentos individuais de uma organização têm diferentes necessidades de infraestrutura e rede. Esses fatores exigem que as redes de data center sejam simples, programáveis, extensíveis, escaláveis ​​e compartilháveis ​​para atender às demandas dos aplicativos.

Os comutadores Cisco Nexus ^® 9000 Series operam em um de dois modos - Cisco Application Centric Infrastructure (Cisco ACI ^™ ) ou Cisco NX-OS. No modo Cisco ACI, esses comutadores fornecem uma arquitetura totalmente automatizada e baseada em políticas para projetar e gerenciar malhas de data center. No modo Cisco NX-OS, esses switches oferecem a capacidade de usar tecnologias de camada 2/3 fundamentais, bem como tecnologias modernas como VXLAN, com um plano de controle Border Gateway Protocol ‒ Ethernet VPN (BGP-EVPN), roteamento de segmento, multiprotocolo Label Switching (MPLS) e automação via NX-APIs.

Os comutadores Cisco Nexus 9000 Series incluem os comutadores modulares Nexus 9500 Series e os comutadores fixos Nexus 9200/9300 Series.

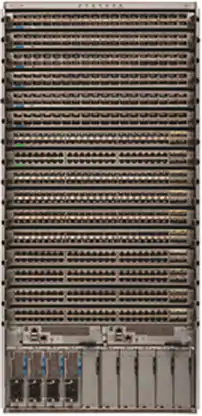

Chassi do switch Cisco Nexus 9000 Series

Os comutadores modulares Cisco Nexus 9500 Series suportam uma seleção abrangente de placas de linha e módulos de malha que fornecem interfaces Ethernet de 1, 10, 25, 40, 50, 100, 200 e 400 Gigabit Ethernet. Usando essas placas de linha, os comutadores Cisco Nexus 9500 Series podem ser configurados com até.

1.     256 portas Ethernet de 400 Gigabit (ou)

2.     524 portas Ethernet de 200 Gigabit ^# (ou)

3.     Portas 1024 100-Gigabit Ethernet (ou)

4.     Portas 2048 de 50 Gigabit Ethernet (ou)

5.     Portas 1024 Ethernet de 40 Gigabit (ou)

6.     2304 portas Ethernet de 25 Gigabit (ou)

7.     2304 portas Ethernet de 1/10 Gigabit

O supervisor, o controlador do sistema, as fontes de alimentação e as placas de linha são comuns nos três comutadores. Cada comutador, no entanto, possui módulos de malha exclusivos e bandejas de ventiladores que se conectam verticalmente na parte traseira do chassi.

Tabela 1.        Recursos e benefícios

Cenários de implantação

Os comutadores Cisco Nexus 9500 Series suportam vários cenários de implantação:

●      Nós da coluna vertebral em um tecido de coluna vertebral

●      Nó principal ou de agregação em uma rede L2 / L3

●      Gateway de borda em uma rede L2 / L3

Arquitetura de tecido com coluna vertebral

A alta densidade de portas e a capacidade de oferecer suporte a portas de várias velocidades no mesmo chassi tornam os Switches Cisco Nexus 9500 Series a escolha ideal como uma espinha nas arquiteturas de tecido com espinhas. Os comutadores Cisco Nexus 9500 Series podem funcionar como uma espinha nos modos operacionais Cisco Application Centric Infrastructure (Cisco ACI) ou Cisco NX-OS (Figura 2).

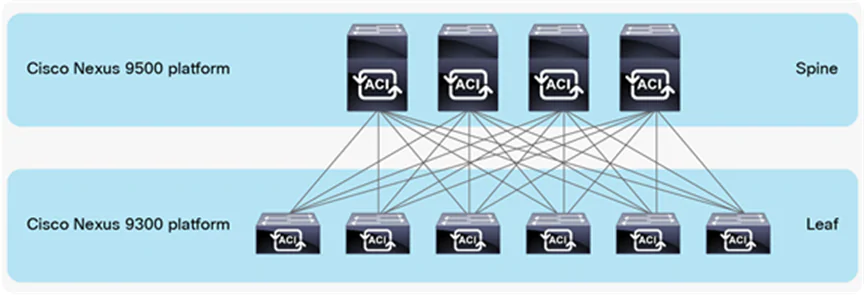

Arquitetura de coluna vertebral usando os switches Cisco Nexus 9300 e 9500

O Cisco ACI é a solução mais abrangente para habilitar a automação do data center e a agilidade de aplicativos. Ele fornece uma arquitetura baseada em políticas segura, escalável, determinística e integrada, que permite rápida implantação de aplicativos e mobilidade da carga de trabalho em data centers. Os switches em escala de nuvem do Cisco Nexus 9000 Series são a base para implantar e executar o Cisco ACI. Os comutadores de escala de nuvem do Cisco Nexus 9500 Series e os comutadores de escala de nuvem do Cisco 9300 Series fornecem a funcionalidade da espinha ACI na malha Cisco ACI. Os comutadores de escala de nuvem do Cisco Nexus 9300 Series fornecem a funcionalidade em folha ACI na malha Cisco ACI.

No modo Cisco NX-OS, os comutadores Cisco Nexus 9500 Series suportam tecnologias básicas de roteamento e comutação, juntamente com tecnologias modernas, como VXLAN com plano de controle BGP-EVPN, roteamento de segmento, MPLS e APIs abertas. Essas tecnologias fornecem a flexibilidade para criar malhas de data center em forma de espinha ou redes clássicas de data center de três camadas. Neste modo, a Cisco ^® Data Center Network Manager (DCNM) pode gerenciar o Cisco Nexus 9500 Series Switches.

Funções principais, agregação e gateway

Os comutadores Cisco Nexus 9500 Series suportam placas de linha que oferecem uma variedade de buffers inteligentes, buffers profundos, tabelas grandes e interfaces Ethernet de alta densidade e alta velocidade. Esses recursos de hardware, juntamente com os extensos recursos de software de roteamento e comutação, tornam os switches Cisco Nexus 9500 Series uma excelente opção como switch de núcleo, agregação ou gateway.

Comutador da camada de acesso de fim de linha

Como os comutadores Cisco Nexus 9500 Series suportam portas Ethernet de alta velocidade e alta velocidade, esses comutadores também podem ser implantados como comutadores de fim de linha, fornecendo conexões de acesso aos servidores blade ou rack. Os comutadores Cisco Nexus 9500 Series também oferecem a flexibilidade de fazer a transição incremental de conexões de servidor de baixa velocidade para conexões de servidor de alta velocidade.

Comute componentes para o Cisco Nexus 9500 series

O switch Cisco Nexus 9500 Series inclui os componentes mostrados na Figura 3.

Componentes do switch Cisco Nexus 9500 Series

Os switches Cisco Nexus 9500 Series suportam várias placas de linha e módulos de malha. As folhas de dados a seguir descrevem cada família de placas de linha e módulos de malha:

●      Placas de linha e módulos de malha do Cisco Nexus 9500 Cloud Scale. URL: https://www.cisco.com/c/en/us/products/collateral/switches/nexus-9000-series-switches/datasheet-c78-736677.html .

●      Placas de linha e módulos de malha Cisco Nexus 9500 R-Series (Deep Buffer). URL: https://www.cisco.com/c/en/us/products/collateral/switches/nexus-9000-series-switches/datasheet-c78-738321.html .

●      Placas de linha e módulos de malha clássicos do Cisco Nexus 9500. URL: https://www.cisco.com/c/en/us/products/collateral/switches/nexus-9000-series-switches/datasheet-c78-741336.html .

Chassi do switch para o Cisco Nexus 9500 series

O switch Cisco Nexus 9500 Series possui três gabinetes - um chassi de 4 slots, 8 slots e 16 slots.

Tabela 2.        Especificações do chassi do switch Cisco Nexus 9500 series

Módulos de supervisor para o Cisco Nexus 9500 series

Um par de módulos supervisor redundantes gerencia todas as operações do comutador usando um modelo de espera ativa e sincronizado com o estado. O supervisor aceita um relógio externo e suporta o gerenciamento por várias portas - duas portas USB, uma porta serial e uma porta Ethernet 10/100/1000-Mbps. Todos os supervisores suportam implantações Cisco ACI ou NX-OS. Supervisores redundantes devem ser do mesmo tipo em um chassi.

Tabela 3.        Especificações dos módulos supervisor Cisco Nexus 9500 series

Controlador do sistema para a plataforma Cisco Nexus 9500

Um par de controladores de sistema redundantes transfere as funções de gerenciamento de chassi dos módulos supervisor. Os controladores são responsáveis ​​por gerenciar as fontes de alimentação e as bandejas dos ventiladores; eles também são o ponto central do EOBC (Canal Fora de Banda Gigabit Ethernet) entre os supervisores, módulos de malha e placas de linha.

Tabela 4.        Especificações do controlador de sistema do Cisco Nexus 9500 series

Módulo de malha para a plataforma Cisco Nexus 9500

Cada chassi do Cisco Nexus 9500 Series suporta até seis módulos de malha, que são conectados verticalmente na parte traseira do chassi, atrás das bandejas dos ventiladores. A placa de linha Cisco Nexus 9500 e as folhas de dados do módulo de malha fornecem informações adicionais sobre os vários módulos de malha.

Bandejas de ventiladores para a plataforma Cisco Nexus 9500

Tabela 5.        O chassi do Cisco Nexus 9500 suporta duas versões de bandejas de ventilador hot-swap que são compatíveis com módulos de malha específicos. Cada bandeja do ventilador cobre dois slots de módulo de tecido e permite o fluxo de ar de frente para trás para todo o chassi. Um cartão em branco do módulo de malha apropriado deve ser instalado em todos os slots vazios do módulo de malha para garantir o fluxo de ar e o resfriamento adequados do chassi. Especificações da bandeja do ventilador

Fonte de alimentação da plataforma Cisco Nexus 9500

A plataforma Cisco Nexus 9500 suporta fontes de alimentação CA, CC e CA, CC e hot-swap, acessíveis pelo painel frontal e fontes de alimentação CA / CC de alta tensão universais. Os modos de redundância N + 1 e N + N são suportados, dependendo da configuração do chassi.

A fonte de alimentação CA / CC de alta tensão 3150W oferece duas entradas de energia, cada uma das quais pode fornecer até 3150 W de potência de saída. Esse recurso exclusivo permite provisionar redundância da grade sem dobrar o número necessário de fontes de alimentação.

Tabela 6.        Especificações da fonte de alimentação

Tabela 7.        Informações sobre pedidos

Nota

Todos os números de peça com o sinal “=” se referem aos números de peça de reposição para fazer pedidos.

garantia

A plataforma Cisco Nexus 9500 possui uma garantia limitada de 1 ano para o hardware. A garantia inclui a substituição do hardware com uma resposta de 10 dias após o recebimento de uma RMA (Return Materials Authorization).
