Access Point Cisco Catalyst 9115AX WI-FI 6
- 5 de 5
A série Cisco ® Catalyst ® 9115AX com Wi-Fi 6 é a próxima geração de pontos de acesso corporativos. Eles são resilientes, seguros e inteligentes.
Figura 1.
Cisco Catalyst 9115AX Series
Hiperconectividade com desempenho estável em ambientes exigentes. Crescimento exponencial de dispositivos da Internet das Coisas (IoT) e aplicativos de próxima geração. Ameaças de segurança persistentes avançadas. Tudo isso exige uma rede sem fio que ofereça resiliência e conectividade superior, segurança integrada com classificação e contenção avançadas e inovações de hardware e software para automatizar, proteger e simplificar redes. Atualizar sua infraestrutura sem fio para uma que atenda a essas necessidades é fundamental para os negócios digitais atuais. A nova geração de pontos de acesso Cisco Catalyst 9100, com recursos Wi-Fi 6 (802.11ax) de alto desempenho e inovações em desempenho, segurança e análise de RF, permite digitalização de ponta a ponta e ajuda a acelerar a distribuição de serviços de negócios por fornecendo além do Wi-Fi.
Os pontos de acesso da série Cisco Catalyst 9115AX são produtos de classe empresarial que atenderão às suas necessidades atuais e futuras. Eles são o primeiro passo para atualizar sua rede para dar um melhor exemplo de todos os recursos e benefícios que o Wi-Fi 6 oferece.
Características principais:
● Wi-Fi 6 certificável
● Três rádios: 2,4 GHz (4x4), 5 GHz (4x4) e BLE
● OFDMA e MU-MIMO
● Suporte a vários dígitos
● antena interna ou externa
● Disponível com o controlador sem fio incorporado opcional
Os pontos de acesso da série Cisco Catalyst 9115AX suportam OFDMA (Acesso múltiplo por divisão de frequência ortogonal) e OFDMA (entrada múltipla por divisão multiusuário), saída múltipla (MU-MIMO), oferecendo desempenho mais previsível para aplicativos avançados e IoT. Além disso, com até 2,5 Gbps com compatibilidade Ethernet NBASE-T e IEEE 802.3bz, o Cisco Catalyst 9115AX Series pode descarregar perfeitamente o tráfego de rede sem gargalos. Com a tecnologia Multigigit da Cisco, você pode usar o cabeamento Categoria 5e ou 6 existente para atingir velocidades de até 5 Gbps, permitindo taxas de transferência mais altas com custo mínimo. E com duas opções diferentes de antena, você pode decidir qual opção funciona melhor para você.
Com a série 9115AX, você pode proteger trabalhadores remotos ou o micro-escritório. Qualquer ponto de acesso Cisco Aironet ou Catalyst pode funcionar como um ponto de acesso OfficeExtend (OEAP). Com um OEAP, um funcionário em casa ou em um micro-escritório temporário terá acesso ao SSID corporativo e à rede corporativa sem a necessidade de configurar uma VPN ou ter qualquer conhecimento técnico avançado.
A Rede Definida pelo Usuário da Cisco, um recurso disponível no Cisco DNA Center, permite que a TI dê aos usuários finais o controle de sua própria partição de rede sem fio em uma rede compartilhada. Os usuários finais podem implantar remotamente e com segurança seus dispositivos nessa rede. Perfeito para dormitórios de universidades ou estadias prolongadas em hospitais, o Cisco User Defined Network concede segurança e controle ao dispositivo, permitindo que cada usuário escolha quem pode se conectar à sua rede. (Disponível na segunda metade do ano civil de 2020).
O painel de prontidão do Wi-Fi 6 é um novo painel no menu Garantia do Cisco DNA Center. Ele examinará o inventário de todos os dispositivos na rede e verificará a compatibilidade de dispositivos, software e clientes com o novo padrão Wi-Fi 6. Após a atualização, a análise sem fio avançada indicará ganhos de desempenho e capacidade como resultado da implantação do Wi-Fi 6. Essa é uma ferramenta incrível que ajudará sua equipe a definir onde e como a rede sem fio deve ser atualizada. Ele também fornecerá informações sobre a distribuição do ponto de acesso por protocolo (802.11 ac / n / abg), a eficiência do tempo de antena sem fio por protocolo e métricas granulares de desempenho.
Tabela 1. Recursos e benefícios
| Característica |
Benefícios |
| 802.11ax (Wi-Fi 6) |
O padrão emergente IEEE 802.11ax, também conhecido como High-Efficiency-Wireless (HEW) ou Wi-Fi 6, baseia-se no 802.11ac. Proporcionará uma melhor experiência em ambientes típicos e um desempenho mais previsível para aplicativos avançados, como vídeo 4K ou 8K, aplicativos de colaboração de alta densidade e alta definição, escritórios totalmente sem fio e IoT. O 802.11ax foi projetado para usar as bandas de 2,4 GHz e 5 GHz, diferentemente do padrão 802.11ac. |
| OFDMA de ligação ascendente / ligação descendente |
O planejamento baseado em OFDMA divide a largura de banda em pedaços menores chamados Unidades de Recursos (RUs), que podem ser alocadas a clientes individuais nas direções de downlink e uplink para reduzir a sobrecarga e a latência. |
| Tecnologia MU ‑ MIMO |
Com suporte para quatro fluxos espaciais, o MU-MIMO permite que os pontos de acesso dividam fluxos espaciais entre dispositivos clientes, para maximizar a taxa de transferência. |
| Coloração BSS |
Spatial reuse (also known as Basic Service Set [BSS] coloring) allows the Access Points (APs) and their clients to differentiate between BSSs, thus permitting more simultaneous transmissions. |
| Target wake time |
A new power savings mode called Target Wake Time (TWT) allows the client to stay asleep and to wake up only at prescheduled (target) times to exchange data with the AP. This offers significant energy savings for battery-operated devices, up to 3x to 4x compared to 802.11n and 802.11ac. |
| Cisco Embedded Wireless Controller |
The 9115AX Wi-Fi 6 access points are available with a built-in controller. The Cisco Embedded Wireless Controller on Catalyst 9100 Access Points provides an easy-to-deploy and manage option that does not require a physical appliance. The control resides on the access point, so there is no added footprint or complexity. And because it uses Cisco Catalyst 9800 Series code, it’s easy to migrate your network as your needs grow. |
| Multigigabit Ethernet support |
Provides uplink speeds of 2.5 Gbps, in addition to 100 Mbps and 1 Gbps. All speeds are supported on Category 5e cabling for an industry first, as well as 10GBASE-T (IEEE 802.3bz) cabling. |
| Bluetooth 5.0 |
Integrated Bluetooth Low Energy (BLE) 5.0 radio to enable IoT use cases such as location tracking and wayfinding. |
| Apple features |
Apple and Cisco have partnered to create an optimal mobile experience for iOS devices on corporate networks based on Cisco technologies. Using new features in iOS 10, in combination with the latest software and hardware from Cisco, businesses can now more effectively use their network infrastructure to deliver an enhanced user experience across all business applications. At the center of the collaboration is a unique handshake between the Cisco WLAN and Apple devices. This handshake enables the Cisco WLAN to provide an optimal Wi-Fi roaming experience to Apple devices. Additionally, the Cisco WLAN trusts Apple devices and gives priority treatment for business-critical applications specified by the Apple device. This feature is also known as Fast Lane. |
Nota: Recursos disponíveis em versões futuras - OFDMA de uplink / downlink, Cisco Intelligent Capture
Resiliente - desempenho estável em ambientes exigentes
A infraestrutura de rede que atualiza para o Wi-Fi 6, também conhecido como 802.11ax, permite que os dispositivos obtenham até um aumento de capacidade de 4x para suportar os dispositivos adicionais conectados à rede, bem como os dados que eles geram. O 802.11ax oferece desempenho multigigabit, com conectividade perfeita e maior rendimento em comparação com o padrão 802.11ac. Isso significa que você verá sua rede funcionando de maneira mais suave. Com suporte para a coloração BSS, o novo padrão facilita ambientes de alta densidade, permitindo transmissões simultâneas, aumentando a capacidade da rede, interações com os clientes e serviços de valor agregado.
O Wi-Fi 6, com melhor coordenação do tempo de trânsito de e para os dispositivos, também trará uma redução na latência e uma maior confiabilidade, permitindo centenas de dispositivos por ponto de acesso. Isso permite que os dispositivos IoT sejam implantados de forma confiável em escala. E uma experiência geral aprimorada do usuário também será vista, pois o 802.11ax melhorará a vida útil da bateria de dispositivos como smartphones, tablets e dispositivos IoT, quando comparados aos padrões anteriores. Para obter mais detalhes sobre o 802.11ax, consulte o white paper técnico da Cisco no 802.11ax.
Os sistemas confiáveis criados com o Cisco Trust Anchor Technologies fornecem uma base altamente segura para os produtos da Cisco. Com os pontos de acesso do Cisco Catalyst 9100, essas tecnologias permitem garantia de autenticidade de hardware e software para confiança na cadeia de suprimentos e forte mitigação contra ataques intermediários que comprometem software e firmware. Os recursos do Trust Anchor incluem:
● Assinatura de imagem: as imagens assinadas criptograficamente garantem que o firmware, o BIOS e outros softwares sejam autênticos e não modificados. À medida que o sistema é inicializado, as assinaturas de software do sistema são verificadas quanto à integridade.
● Inicialização segura: a tecnologia Cisco Secure Boot ancora a cadeia de confiança da sequência de inicialização em hardware imutável, atenuando ameaças contra o estado fundamental de um sistema e o software a ser carregado, independentemente do nível de privilégio do usuário. Ele fornece proteção em camadas contra a persistência de firmware modificado ilicitamente.
● Módulo Cisco Trust Anchor: uma solução criptográfica forte e resistente a violações, fornece garantia de autenticidade de hardware para identificar exclusivamente o produto, de modo que sua origem possa ser confirmada pela Cisco. Isso garante que o produto é genuíno.
Inteligência para insights e análises proativos
Com suporte multi-RF primordial para dispositivos IoT e parcerias ampliadas para o ecossistema, o portfólio Cisco Catalyst 9100 fornece visibilidade sem precedentes de dispositivos móveis nas redes Cisco. Habilitando a digitalização com o Cisco DNA, o portfólio Cisco Catalyst 9100 oferece outras inovações da Cisco RF para proteger o ar com telemetria em tempo real, correção guiada e otimização para redes Wi-Fi e IoT. Os pontos de acesso do Cisco Catalyst 9100 podem suportar inteligência avançada em espectro, análise de dispositivos e garantia de rede. Com recursos como o Intelligent Capture, esses dispositivos sondam a rede e fornecem ao Cisco DNA Center uma análise profunda. O software pode rastrear inúmeras anomalias e revisar instantaneamente todos os pacotes sob demanda, emulando o administrador de rede no local. No geral,
Redesenhado esteticamente para empresas de próxima geração
Os pontos de acesso Cisco Catalyst 9100 são construídos desde o início, com uma nova aparência aerodinâmica e acabamento suave, integrando excelência de RF e tecnologias de próxima geração para fornecer uma melhor experiência sem fio da categoria, sem compromisso. Embora tenha vários recursos de alto desempenho, o hardware foi redesenhado para oferecer maior eficiência em um formato mais compacto, tornando comuns as implantações de Wi-Fi visualmente atraentes.
O emparelhamento dos pontos de acesso do Cisco Catalyst 9115AX Series com o Cisco DNA permite uma transformação total da rede. O Cisco DNA permite que você realmente entenda sua rede com análises em tempo real, detecte e contenha rapidamente ameaças à segurança e forneça facilmente consistência em toda a rede por meio de automação e virtualização.
O DNA da Cisco com acesso definido por software (SD-Access) é a estrutura de rede que potencializa os negócios. É uma arquitetura aberta e extensível, orientada por software, que acelera e simplifica as operações de rede da sua empresa. A arquitetura programável libera sua equipe de TI de tarefas repetitivas e demoradas de configuração de rede, para que possam se concentrar na inovação que transforma positivamente seus negócios. Ao desacoplar as funções de rede do hardware, você pode criar e gerenciar toda a sua rede com e sem fio a partir de uma única interface de usuário. O SD-Access permite a automação baseada em políticas da borda à nuvem com recursos fundamentais. Esses incluem:
● Implantação simplificada de dispositivos
● Gerenciamento unificado de redes com e sem fio
● Virtualização e segmentação de rede
● Políticas baseadas em grupo
● Análise baseada em contexto
Os pontos de acesso da série Cisco Catalyst 9115AX suportam acesso definido por software, a arquitetura corporativa líder da Cisco.
● Trabalhando juntos, o Cisco Catalyst 9115AX Series e o Cisco DNA oferecem recursos como:
● Espaços de DNA da Cisco
● Mecanismo de serviços de identidade da Cisco
● Análise e garantia do DNA da Cisco
● e muito mais
O resultado? Sua rede permanece relevante, torna-se pronta para o digital e é a força vital da sua organização.
Tabela 2. Especificações
| Item |
Especificação |
|||||||||||||||||
| Números de peça |
Ponto de acesso Cisco Catalyst 9115AXI: ambientes internos, com antenas internas
● C9115AXI-x: Cisco Catalyst 9115 Series
Ponto de acesso Cisco Catalyst 9115AXE: ambientes internos, desafiadores, com antenas externas
● C9115AXE-x: Cisco Catalyst 9115 Series
Ponto de acesso Cisco Catalyst 9115AXI: Ambientes internos, com antenas internas, com controlador sem fio incorporado
● C9115AXI-EWC-x: Cisco Catalyst 9115 Series
Ponto de acesso Cisco Catalyst 9115AXE: ambientes internos, desafiadores, com antenas externas, com controlador sem fio incorporado
● C9115AXE-EWC-x: Cisco Catalyst 9115 Series
Domínios regulatórios: (x = domínio regulatório) Os clientes são responsáveis por verificar a aprovação para uso em seus países individuais. Para verificar a aprovação e identificar o domínio regulatório que corresponde a um país específico, visite https://www.cisco.com/go/aironet/compliance . Nem todos os domínios regulamentares foram aprovados. Quando aprovados, os números de peça estarão disponíveis na Lista de Preços Global. Serviços de LAN sem fio da Cisco
● AS-WLAN-CNSLT:
Serviço de planejamento e projeto de rede LAN sem fio da Cisco
● AS-WLAN-CNSLT:
Serviço de migração Cisco Wireless LAN 802.11n
|
|||||||||||||||||
| Programas |
● Software Cisco Unified Wireless Network versão 8.9 ou posterior
● Cisco IOS
® XE Software Release 16.11 ou mais tarde
|
|||||||||||||||||
| Controladores de LAN sem fio suportados |
● Controladores sem fio Cisco Catalyst 9800 Series
● Controladores sem fio das séries Cisco 3500, 5520 e 8540 e Controlador sem fio virtual da Cisco
|
|||||||||||||||||
| Recursos do 802.11n versão 2.0 (e relacionados) |
● MIMO 4x4 com quatro fluxos espaciais
● Combinação de proporção máxima (MRC)
● Forma de feixe 802.11ne 802.11a / g
● canais de 20 e 40 MHz
● Taxas de dados PHY de até 890 Mbps (40 MHz com 5 GHz e 20 MHz com 2,4 GHz)
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● Seleção de frequência dinâmica 802.11 (DFS)
● Suporte à Diversidade de deslocamento cíclico (CSD)
|
|||||||||||||||||
| 802.11ac |
● MU-MIMO de downlink 4x4 com quatro fluxos espaciais
● MRC
● forma de feixe 802.11ac
● canais de 20, 40, 80 e 160 MHz
● Taxas de dados PHY de até 3,47 Gbps (160 MHz com 5 GHz)
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● DFS 802.11
● suporte a CSD
|
|||||||||||||||||
| 802.11ax |
● MU-MIMO de downlink 4x4 com quatro fluxos espaciais
● OFDMA de ligação ascendente / ligação descendente
● TWT
● coloração BSS
● MRC
● 802.11ax beamforming
● 20-, 40-, 80-, and 160-MHz channels
● PHY data rates up to 5.38 Gbps (160 MHz with 5 GHz and 20 MHz with 2.4 GHz)
● Packet aggregation: A-MPDU (transmit and receive), A-MSDU (transmit and receive)
● 802.11 DFS
● CSD support
|
|||||||||||||||||
| Integrated antenna |

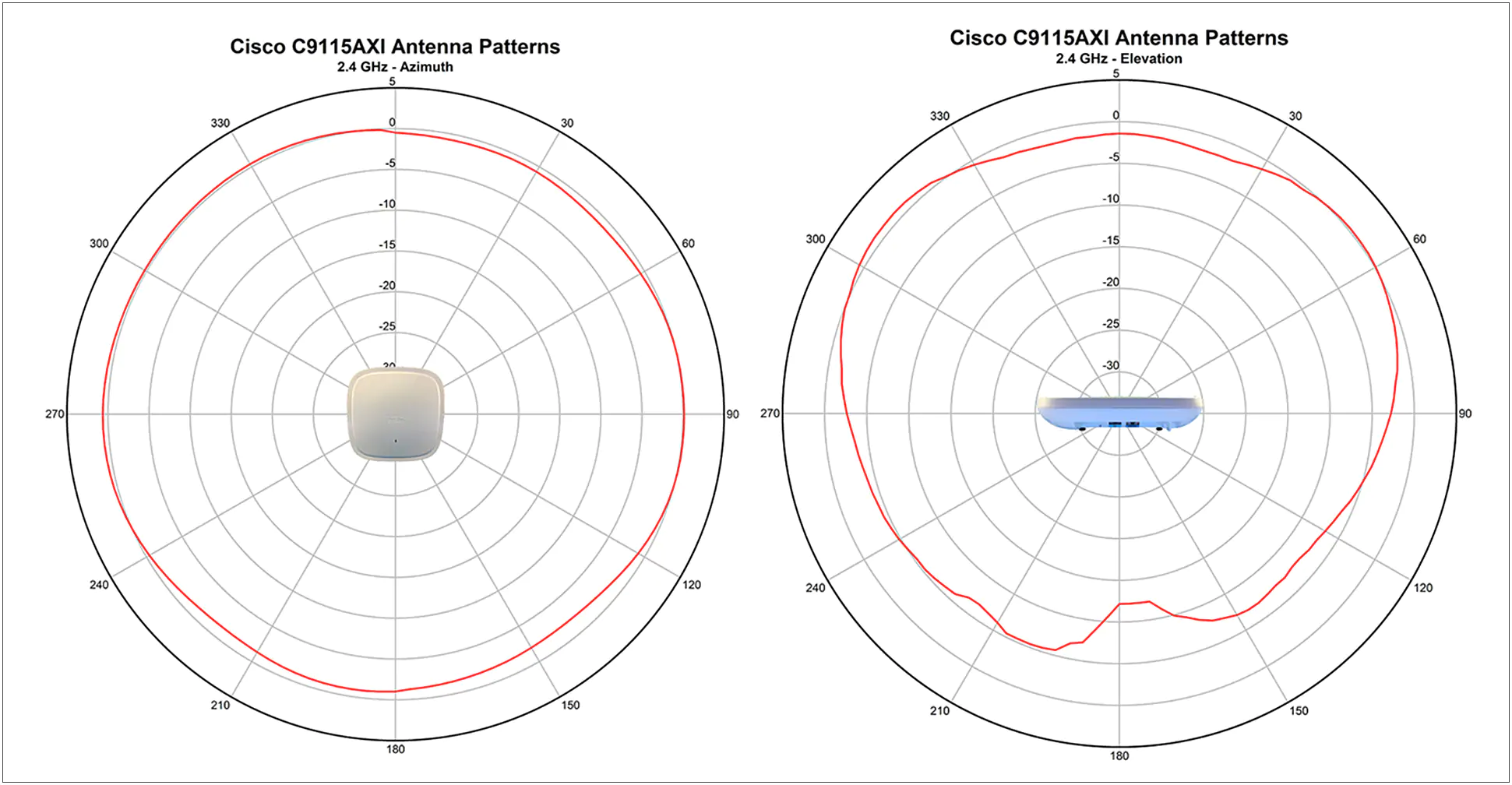

● 2.4 GHz, peak gain 3 dBi, internal antenna, omnidirectional in azimuth

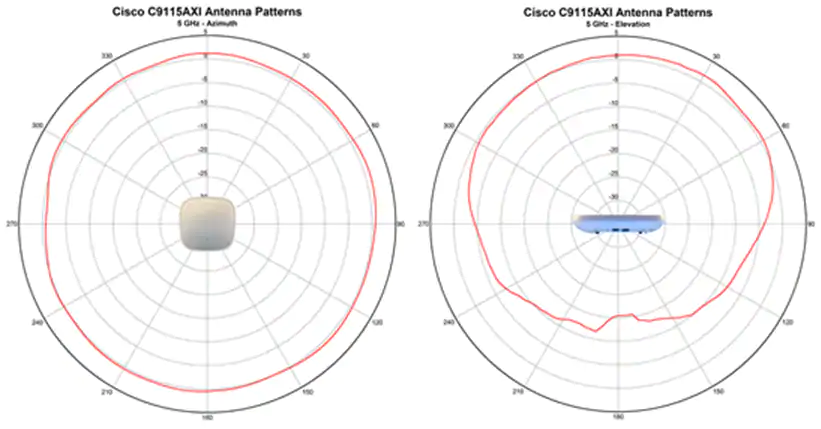

● 5 GHz, peak gain 4 dBi, internal antenna, omnidirectional in azimuth
|
|||||||||||||||||
| External antenna (sold separately) |
● Cisco Catalyst 9115AXE Access Points are certified for use with antenna gains up to 6 dBi (2.4 GHz and 5 GHz)
● Cisco offers the industry's broadest selection of
antennas, delivering optimal coverage for a variety of deployment scenarios
|
|||||||||||||||||
| Interfaces |
● 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) – IEEE 802.3bz
● Management console port (RJ-45)
● USB 2.0 (enabled via future software)
|
|||||||||||||||||
| Indicators |
● Status LED indicates boot loader status, association status, operating status, boot loader warnings, and boot loader errors
|
|||||||||||||||||
|
● Access point (without mounting brackets): C9115AXI: 8.0 x 8.0 x 1.5 in. (20.3 x 20.3 x 3.8 cm), C9115AXE: 8.0 x 8.0 x 1.7 in. (20.3 x 20.3 x 4.3 cm)
|
||||||||||||||||||
| Weight |
Cisco Catalyst 9115AXI
● 0,9 kg (1,98 lb)
Cisco Catalyst 9115AXE
● 2,43 lb (1,1 kg)
|
|||||||||||||||||
| Requisitos de energia de entrada |
● 802.3at Power over Ethernet Plus (PoE +), 802.3bt Cisco Universal PoE (Cisco UPOE +, Cisco UPOE
® )
● Injetor de energia Cisco, AIR-PWRINJ6 =
● PoE 802.3af
● Injetor de energia Cisco, AIR-PWRINJ5 = (Nota: este injetor suporta apenas 802.3af)
Nota: Quando 802.3af PoE é a fonte de energia, os rádios de 2,4 GHz e 5 GHz serão reduzidos para 2x2 e a Ethernet rebaixada para 1 Gigabit Ethernet. Além disso, a porta USB estará desligada. |
|||||||||||||||||
| Consumo de energia |
Recurso completo 802.3at - Catalyst 9115AXI |
|||||||||||||||||
| Fonte de energia |
Tipo de energia |
Rádio de 2,4 GHz |
Rádio de 5 GHz |
Velocidade do link |
USB |
LLDP |
||||||||||||
| 802.3at |
PoE |
4x4 |
4x4 |
2.5G |
Y |
20.4W |
||||||||||||
| Recurso completo 802.3at - Catalyst 9115AXE |
||||||||||||||||||
| Fonte de energia |
Tipo de energia |
Rádio de 2,4 GHz |
Rádio de 5 GHz |
Velocidade do link |
USB |
LLDP |
||||||||||||
| 802.3at |
PoE |
4x4 |
4x4 |
2.5G |
Y |
21.4W |
||||||||||||
| Recurso reduzido de 802.3af |
||||||||||||||||||
| Fonte de energia |
Tipo de energia |
Rádio de 2,4 GHz |
Rádio de 5 GHz |
Velocidade do link |
USB |
LLDP |
||||||||||||
| 802.3af |
PoE |
2x2 |
2x2 |
1G |
N |
13W |
||||||||||||
| De Meio Ambiente |
Cisco Catalyst 9115AXI
● Temperatura não operacional (armazenamento): -22 ° a 158 ° F (-30 ° a 70 ° C)
● Teste de altitude não operacional (armazenamento): 25 ° C, 15.000 pés.
● Temperatura de operação: 0 ° a 50 ° C (32 ° a 122 ° F)
● Umidade operacional: 10% a 90% (sem condensação)
● Teste de altitude operacional: 40 ° C, 9843 pés.
Note: When the ambient operating temperature exceeds 40°C, the access point will shift from 4x4 to 2x2 on both the 2.4-GHz and 5-GHz radios, uplink Ethernet will downgrade to 1 Gigabit Ethernet, and the USB interface will be disabled. Cisco Catalyst 9115AXE
● Nonoperating (storage) temperature: -22° to 158°F (-30° to 70°C)
● Nonoperating (storage) altitude test: 25˚C, 15,000 ft.
● Operating temperature: -4° to 122°F (-20° to 50°C)
● Operating humidity: 10% to 90% (noncondensing)
● Operating altitude test: 40˚C, 9843 ft.
|
|||||||||||||||||
| System memory |
● 2048 MB DRAM
● 1024 MB flash
|
|||||||||||||||||
| Warranty |
Limited lifetime hardware warranty |
|||||||||||||||||
| Available transmit power settings |
2.4 GHz
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12.5 mW)
● 8 dBm (6.25 mW)
● 5 dBm (3.13 mW)
● 2 dBm (1.56 mW)
● -1dBm (0.79mW)
● -4dBm (0.39mW)
|
5 GHz
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12.5 mW)
● 8 dBm (6.25 mW)
● 5 dBm (3.13 mW)
● 2 dBm (1.56 mW)
● -1dBm (0.79mW)
● -4dBm (0.39mW)
|
||||||||||||||||
| Frequency band and 20-MHz operating channels |
A (A regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 8 channels
(excludes 5.600 to 5.640 GHz)
● 5.745 to 5.825 GHz; 5 channels
B (B regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 11 channels
● 5.745 to 5.865 GHz; 7 channels
C (C regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.745 to 5.825 GHz; 5 channels
D (D regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.745 to 5.825 GHz; 5 channels
E (E regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 8 channels
(excludes 5.600 to 5.640 GHz) F (F regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.250 to 5.350 GHz; 4 channels
● 5.725 to 5.825 GHz; 4 channels
G (G regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.745 to 5.865 GHz; 7 channels
H (H regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.745 to 5.825 GHz; 5 channels
|
I (I regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
K (K regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.620 GHz; 7 channels
● 5.745 to 5.805 GHz; 4 channels
N (N regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.745 to 5.825 GHz; 5 channels
Q (Q regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 11 channels
R (R regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.660 to 5,825 GHz; 8 channels
(excludes 5.700 to 5.745 GHz) S (S regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 11 channels
● 5.745 to 5.825 GHz; 5 channels
T (T regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 12 channels
● 5.745 to 5.825 GHz; 5 channels
Z (Z regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 8 channels
(excludes 5.600 to 5.640 GHz)
● 5.745 to 5.825 GHz; 5 channels
|
||||||||||||||||
| Note: Customers are responsible for verifying approval for use in their individual countries. To verify approval and to identify the regulatory domain that corresponds to a particular country, visit https://www.cisco.com/go/aironet/compliance |
||||||||||||||||||
| Maximum number of nonoverlapping channels |
2.4 GHz
● 802.11b/g:
◦ 20 MHz: 3
● 802.11n:
◦ 20 MHz: 3
● 802.11ax:
◦ 20MHz:3 |
5 GHz
● 802.11a:
◦ 20 MHz: 26 FCC, 16 EU
● 802.11n:
◦ 20 MHz: 26 FCC, 16 EU ◦ 40 MHz: 12 FCC, 7 EU
● 802.11ac/ax:
◦ 20 MHz: 26 FCC, 16 EU ◦ 40 MHz: 12 FCC, 7 EU ◦ 80 MHz: 5 FCC, 3 EU ◦ 160 MHz 2 FCC, 1 EU |
||||||||||||||||
| Nota: Isso varia de acordo com o domínio regulatório. Consulte a documentação do produto para obter detalhes específicos para cada domínio regulatório. |
||||||||||||||||||
| Normas de conformidade |
●
Segurança:
◦ IEC 60950-1 ◦ EN 60950-1 ◦ UL 60950-1 ◦ CAN/CSA-C22.2 No. 60950-1 ◦ AS/NZS 60950-1 ◦ UL 2043 ◦ Equipamento de classe III
●
Emissões:
◦ CISPR 32 (rev. 2015) ◦ EN 55032 (rev. 2012/AC:2013) ◦ EN 55032 (rev. 2015) 61 EN61000-3-2 (rev. 2014) 61 EN61000-3-3 (rev. 2013) ◦ KN61000-3-2 ◦ KN61000-3-3 ◦ AS / NZS CISPR 32 Classe B (rev. 2015) CF 47 CFR FCC Parte 15B ◦ ICES-003 (rev. 2016, edição 6, classe B) ◦ VCCI (V3) ◦ CNS (rev. 13438) ◦ KN-32 ◦ TCVN 7189 (rev. 2009)
●
Imunidade:
◦ CISPR 24 (rev. 2010) 550 EN 55024 / EN 55035 (rev. 2010)
●
Emissões e imunidade:
30 EN 301 489-1 (v2.1.1 2017-02) ◦ EN 301 489-17 (v3.1.1 2017-02) ◦ QCVN (18: 2014) N KN 489-1 ◦ KN 489-17 60 EN 60601 (1-1: 2015)
●
Rádio:
◦ EN 300 328 (v2.1.1) 30 EN 301 893 (v2.1.1) ◦ AS / NZS 4268 (rev. 2017) ◦ 47 CFR FCC Parte 15C, 15.247, 15.407 ◦ RSP-100 ◦ RSS-GEN ◦ RSS-247 ◦ Regulamentos da China SRRC ◦ LP0002 (rev 2018/01/10) ◦ Japão Std. 33a, p. 66 e Std. 71
●
segurança RF:
50 EN 50385 (rev. Agosto 2002) ◦ ARPANSA ◦ AS / NZS 2772 (rev. 2016) ◦ EN 62209-1 (rev. 2016) ◦ EN 62209-2 (rev. 2010) ◦ 47 CFR Part 1.1310 e 2.1091 ◦ RSS-102
●
padrões IEEE:
◦ IEEE 802.3 ◦ IEEE 802.3ab ◦ IEEE 802.3af / at ◦ IEEE 802.11 a / b / g / n / ac / ax ◦ IEEE 802.11h, 802.11d
●
Segurança:
◦ 802.11i, Wi-Fi Protected Access 3 (WPA3), WPA2, WPA ◦ 802.1X ◦ Advanced Encryption Standard (AES)
●
Tipos de protocolo de autenticação extensível (EAP):
TL TLS (EAP-Transport Layer Security) ◦ EAP-TLS em túnel (TTLS) ou Microsoft Challenge Handshake Authentication Protocol Version 2 (MSCHAPv2) E EAP protegido (PEAP) v0 ou EAP-MSCHAPv2 ◦ PAA-flexível autenticação segura através de encapsulamento (EAP-FAST) ◦ PEAP v1 ou cartão de token genérico EAP (GTC) ◦ EAP-Subscriber Identity Module (SIM) |
|||||||||||||||||
| Taxas de dados suportadas |
802.11b: 1, 2, 5.5 e 11 Mbps |
|||||||||||||||||
| 802.11a / g: 6, 9, 12, 18, 24, 36, 48 e 54 Mbps |
||||||||||||||||||
| Taxas de dados 802.11n em 2,4 GHz (apenas 20 MHz e MCS 0 a MCS 31): e 5 GHz |
||||||||||||||||||
| Índice MCS [1] |
IG [2] = 800 ns |
IG = 800 ns |
IG = 400 ns |
IG = 400 ns |
||||||||||||||
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
||||||||||||||
| 0 0 |
6.5 |
13,5 |
7.2 |
15 |
||||||||||||||
| 1 1 |
13 |
27 |
14,4 |
30 |
||||||||||||||
| 2 |
19,5 |
40,5 |
21,7 |
45 |
||||||||||||||
| 3 |
26 |
54 |
28,9 |
60 |
||||||||||||||
| 4 |
39. |
81 |
43,3 |
90 |
||||||||||||||
| 5 |
52 |
108 |
57,8 |
120 |
||||||||||||||
| 6 |
58,5 |
121,5 |
65 |
135 |
||||||||||||||
| 7 |
65 |
135 |
72,2 |
150 |
||||||||||||||
| 8 |
13 |
27 |
14,4 |
30 |
||||||||||||||
| 9 |
26 |
54 |
28,9 |
60 |
||||||||||||||
| 10 |
39. |
81 |
43,3 |
90 |
||||||||||||||
| 11 |
52 |
108 |
57,8 |
120 |
||||||||||||||
| 12 |
78 |
162 |
86,7 |
180 |
||||||||||||||
| 13 |
104 |
216 |
115,6 |
240 |
||||||||||||||
| 14 |
117 |
243 |
130 |
270 |
||||||||||||||
| 15 |
130 |
270 |
144,4 |
300 |
||||||||||||||
|
|
16 |
19,5 |
40,5 |
21,7 |
45 |
|||||||||||||
|
|
17 |
39. |
81 |
43,4 |
90 |
|||||||||||||
| 18 |
58,5 |
121,5 |
65 |
135 |
||||||||||||||
| 19 |
78 |
162 |
86,7 |
180 |
||||||||||||||
| 20 |
117 |
243 |
130 |
270 |
||||||||||||||
| 21 |
156 |
324 |
173,3 |
360 |
||||||||||||||
| 22 |
175,5 |
364,5 |
195 |
405 |
||||||||||||||
| 23 |
195 |
405 |
216,7 |
450 |
||||||||||||||
| 24 |
26 |
54 |
28,9 |
60 |
||||||||||||||
| 25 |
52 |
108 |
57,8 |
120 |
||||||||||||||
| 26 |
78 |
162 |
86,7 |
180 |
||||||||||||||
| 27 |
104 |
216 |
115,6 |
240 |
||||||||||||||
| 28. |
156 |
324 |
173,3 |
360 |
||||||||||||||
| 29 |
208 |
432 |
231,1 |
480 |
||||||||||||||
| 30 |
234 |
486 |
260 |
540 |
||||||||||||||
| 31 |
260 |
540 |
288,9 |
600 |
||||||||||||||
| Taxas de dados 802.11ac (5 GHz): |
||||||||||||||||||
|
|
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
|||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
|||||||||
| 0 0 |
1 1 |
6.5 |
13,5 |
29,3 |
58,5 |
7.2 |
15 |
32,5 |
65 |
|||||||||
| 1 1 |
1 1 |
13 |
27 |
58,5 |
117 |
14,4 |
30 |
65 |
130 |
|||||||||
| 2 |
1 1 |
19,5 |
40,5 |
87,8 |
175,5 |
21,7 |
45 |
97,5 |
195 |
|||||||||
| 3 |
1 1 |
26 |
54 |
117 |
234 |
28,9 |
60 |
130 |
260 |
|||||||||
| 4 |
1 1 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
|||||||||
| 5 |
1 1 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
|||||||||
| 6 |
1 1 |
58,5 |
121,5 |
263,3 |
526,5 |
65 |
135 |
292,5 |
585 |
|||||||||
| 7 |
1 1 |
65 |
135 |
292,5 |
585 |
72,2 |
150 |
325 |
650 |
|||||||||
|
|
8 |
1 1 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
||||||||
| 9 |
1 1 |
- |
180 |
390 |
780 |
- |
200 |
433,3 |
866,7 |
|||||||||
|
|
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
|||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
|||||||||
| 0 0 |
2 |
13 |
27 |
58,5 |
117 |
14,4 |
30 |
65 |
130 |
|||||||||
| 1 1 |
2 |
26 |
54 |
117 |
234 |
28,9 |
60 |
130 |
260 |
|||||||||
| 2 |
2 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
|||||||||
| 3 |
2 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
|||||||||
| 4 |
2 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
|||||||||
| 5 |
2 |
104 |
216 |
468 |
936 |
115,6 |
240 |
520 |
1040 |
|||||||||
| 6 |
2 |
117 |
243 |
526,5 |
1053 |
130 |
270 |
585 |
1170 |
|||||||||
| 7 |
2 |
130 |
270 |
585 |
1170 |
144,4 |
300 |
650 |
1300 |
|||||||||
| 8 |
2 |
156 |
324 |
702 |
1404 |
173,3 |
360 |
780 |
1560 |
|||||||||
| 9 |
2 |
- |
360 |
780 |
1560 |
- |
400 |
866,7 |
1733,4 |
|||||||||
|
|
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
|||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
|||||||||
| 0 0 |
3 |
19,5 |
40,5 |
87,8 |
175,5 |
21,7 |
45 |
97,5 |
195 |
|||||||||
| 1 1 |
3 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
|||||||||
| 2 |
3 |
58,5 |
121,5 |
263,3 |
526,5 |
65 |
135 |
292,5 |
585 |
|||||||||
| 3 |
3 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
|||||||||
| 4 |
3 |
117 |
243 |
526,5 |
1053 |
130 |
270 |
585 |
1170 |
|||||||||
| 5 |
3 |
156 |
324 |
702 |
1404 |
173,3 |
360 |
780 |
1560 |
|||||||||
| 6 |
3 |
175,5 |
364,5 |
789,9 |
1579,5 |
195 |
405 |
877,5 |
1755 |
|||||||||
| 7 |
3 |
195 |
405 |
877,5 |
1755 |
216,7 |
450 |
975 |
1950 |
|||||||||
|
|
8 |
3 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
||||||||
| 9 |
3 |
260 |
540 |
1170 |
2340 |
288,9 |
600 |
1300 |
2600,1 |
|||||||||
|
|
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
|||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
|||||||||
| 0 0 |
4 |
26 |
54 |
117 |
234 |
28,8 |
60 |
130 |
260 |
|||||||||
| 1 1 |
4 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
|||||||||
| 2 |
4 |
78 |
162 |
351 |
702 |
86,6 |
180 |
390 |
780 |
|||||||||
| 3 |
4 |
104 |
216 |
468 |
936 |
115,6 |
240 |
520 |
1040 |
|||||||||
| 4 |
4 |
156 |
324 |
702 |
1404 |
173,4 |
360 |
780 |
1560 |
|||||||||
| 5 |
4 |
208 |
432 |
936 |
1872 |
231,2 |
480 |
1040 |
2080 |
|||||||||
| 6 |
4 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
|||||||||
| 7 |
4 |
260 |
540 |
1170 |
2340 |
288,8 |
600 |
1300 |
2600 |
|||||||||
| 8 |
4 |
312 |
648 |
1404 |
2808 |
346,6 |
720 |
1560 |
3120 |
|||||||||
| 9 |
4 |
- |
720 |
1560 |
3120 |
- |
800 |
1733 |
3466,8 |
|||||||||
| Taxas de dados 802.11ax (20 MHz nas bandas de 2,4 e 5 GHz e 40, 80 e 160 MHz apenas na |
||||||||||||||||||
|
|
Fluxos espaciais |
IG = 1600 ns |
IG = 800 ns |
|||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
|||||||||
| 0 0 |
1 1 |
4.3. |
8 |
17 |
34 |
4.3. |
9 |
18 |
36. |
|||||||||
| 1 1 |
1 1 |
16 |
33 |
68 |
136 |
17 |
34 |
72 |
144 |
|||||||||
| 2 |
1 1 |
24 |
49. |
102 |
204 |
26 |
52 |
108 |
216 |
|||||||||
| 3 |
1 1 |
33 |
65 |
136 |
272 |
34 |
69 |
144 |
282 |
|||||||||
| 4 |
1 1 |
49. |
98 |
204 |
408 |
52 |
103 |
216 |
432 |
|||||||||
| 5 |
1 1 |
65 |
130 |
272 |
544 |
69 |
138 |
288 |
576 |
|||||||||
| 6 |
1 1 |
73 |
146 |
306 |
613 |
77 |
155 |
324 |
649 |
|||||||||
|
|
7 |
1 1 |
81 |
163 |
340 |
681 |
86 |
172 |
360 |
721 |
||||||||
| 8 |
1 1 |
98 |
195 |
408 |
817 |
103 |
207 |
432 |
865 |
|||||||||
| 9 |
1 1 |
108 |
217 |
453 |
907 |
115 |
229 |
480 |
961 |
|||||||||
| 10 |
1 1 |
122 |
244 |
510 |
1021 |
129 |
258 |
540 |
1081 |
|||||||||
| 11 |
1 1 |
135 |
271 |
567 |
1134 |
143 |
287 |
600 |
1201 |
|||||||||
| 0 0 |
2 |
8.6 |
16 |
34 |
68 |
8.6 |
18 |
36. |
72 |
|||||||||
| 1 1 |
2 |
32. |
66. |
136 |
272 |
34 |
68 |
144 |
288 |
|||||||||
| 2 |
2 |
48. |
98 |
204 |
408 |
52 |
104 |
216 |
432 |
|||||||||
| 3 |
2 |
66. |
130 |
272 |
544 |
68 |
138 |
288 |
564 |
|||||||||
| 4 |
2 |
98 |
196 |
408 |
816 |
104 |
206 |
432 |
864 |
|||||||||
| 5 |
2 |
130 |
260 |
544 |
1088 |
138 |
276 |
576 |
1152 |
|||||||||
| 6 |
2 |
146 |
292 |
612 |
1226 |
154 |
310 |
648 |
1298 |
|||||||||
| 7 |
2 |
162 |
326 |
680 |
1362 |
172 |
344 |
720 |
1442 |
|||||||||
| 8 |
2 |
196 |
390 |
816 |
1634 |
206 |
414 |
864 |
1730 |
|||||||||
| 9 |
2 |
216 |
434 |
906 |
1814 |
230 |
458 |
960 |
1922 |
|||||||||
| 10 |
2 |
244 |
488 |
1020 |
2042 |
258 |
516 |
1080 |
2162 |
|||||||||
| 11 |
2 |
270 |
542 |
1134 |
2268 |
286 |
574 |
1200 |
2402 |
|||||||||
| 0 0 |
3 |
12,9 |
24 |
51 |
102 |
12,9 |
27 |
54 |
108 |
|||||||||
| 1 1 |
3 |
48. |
99 |
204 |
408 |
51 |
102 |
216 |
432 |
|||||||||
| 2 |
3 |
72 |
147 |
306 |
612 |
78 |
156 |
324 |
648 |
|||||||||
| 3 |
3 |
99 |
195 |
408 |
816 |
102 |
207 |
432 |
846 |
|||||||||
| 4 |
3 |
147 |
294 |
612 |
1224 |
156 |
309 |
648 |
1296 |
|||||||||
| 5 |
3 |
195 |
390 |
816 |
1632 |
207 |
414 |
864 |
1728 |
|||||||||
| 6 |
3 |
219 |
438 |
918 |
1839 |
231 |
465 |
972 |
1947 |
|||||||||
| 7 |
3 |
243 |
489 |
1020 |
2043 |
258 |
516 |
1080 |
2163 |
|||||||||
| 8 |
3 |
294 |
585 |
1224 |
2451 |
309 |
621 |
1296 |
2595 |
|||||||||
| 9 |
3 |
324 |
651 |
1359 |
2721 |
345 |
687 |
1440 |
2883 |
|||||||||
|
|
10 |
3 |
366 |
732 |
1530 |
3063 |
387 |
774 |
1620 |
3243 |
||||||||
| 11 |
3 |
405 |
813 |
1701 |
3402 |
429 |
861 |
1800 |
3603 |
|||||||||
| 0 0 |
4 |
17,2 |
32. |
68 |
136 |
17,2 |
36. |
72 |
144 |
|||||||||
| 1 1 |
4 |
64 |
132 |
272 |
544 |
68 |
136 |
288 |
576 |
|||||||||
| 2 |
4 |
96 |
196 |
408 |
816 |
104 |
208 |
432 |
864 |
|||||||||
| 3 |
4 |
132 |
260 |
544 |
1088 |
136 |
276 |
576 |
1128 |
|||||||||
| 4 |
4 |
196 |
392 |
816 |
1632 |
208 |
412 |
864 |
1728 |
|||||||||
| 5 |
4 |
260 |
520 |
1088 |
2176 |
276 |
552 |
1152 |
2304 |
|||||||||
| 6 |
4 |
292 |
584 |
1224 |
2452 |
308 |
620 |
1296 |
2596 |
|||||||||
| 7 |
4 |
324 |
652 |
1360 |
2724 |
344 |
688 |
1440 |
2884 |
|||||||||
| 8 |
4 |
392 |
780 |
1632 |
3268 |
412 |
828 |
1728 |
3460 |
|||||||||
| 9 |
4 |
432 |
868 |
1812 |
3628 |
460 |
916 |
1920 |
3844 |
|||||||||
| 10 |
4 |
488 |
976 |
2040 |
4084 |
516 |
1032 |
2160 |
4324 |
|||||||||
| 11 |
4 |
540 |
1084 |
2268 |
4536 |
572 |
1148 |
2400 |
4804 |
|||||||||
|
|
Fluxos espaciais |
IG = 3200 ns |
|
|||||||||||||||
| 0 0 |
1 1 |
3.9 |
7.2 |
15,3 |
30,6 |
|
|
|
|
|||||||||
| 1 1 |
1 1 |
14,4 |
29,7 |
61,2 |
122,4 |
|
|
|
|
|||||||||
| 2 |
1 1 |
21,6 |
44,1 |
91,8 |
183,6 |
|
|
|
|
|||||||||
| 3 |
1 1 |
29,7 |
58,5 |
122,4 |
244,8 |
|
|
|
|
|||||||||
| 4 |
1 1 |
44,1 |
88,2 |
183,6 |
367,2 |
|
|
|
|
|||||||||
| 5 |
1 1 |
58,5 |
117,0 |
244,8 |
489,6 |
|
|
|
|
|||||||||
| 6 |
1 1 |
65,7 |
131,4 |
275,4 |
551,7 |
|
|
|
|
|||||||||
| 7 |
1 1 |
72,9 |
146,7 |
306,0 |
612,9 |
|
|
|
|
|||||||||
| 8 |
1 1 |
88,2 |
175,5 |
367,2 |
735,3 |
|
|
|
|
|||||||||
| 9 |
1 1 |
97,2 |
195,3 |
407,7 |
816,3 |
|
|
|
|
|||||||||
| 10 |
1 1 |
109,8 |
219,6 |
459,0 |
918,9 |
|
|
|
|
|||||||||
| 11 |
1 1 |
121,5 |
243,9 |
510,3 |
1020,6 |
|
|
|
|
|||||||||
|
|
0 0 |
2 |
7,7 |
14,4 |
30,6 |
61,2 |
|
|
|
|
||||||||
| 1 1 |
2 |
28,8 |
59,4 |
122,4 |
244,8 |
|
|
|
|
|||||||||
| 2 |
2 |
43,2 |
88,2 |
183,6 |
367,2 |
|
|
|
|
|||||||||
| 3 |
2 |
59,4 |
117,0 |
244,8 |
489,6 |
|
|
|
|
|||||||||
| 4 |
2 |
88,2 |
176,4 |
367,2 |
734,4 |
|
|
|
|
|||||||||
| 5 |
2 |
117,0 |
234,0 |
489,6 |
979,2 |
|
|
|
|
|||||||||
| 6 |
2 |
131,4 |
262,8 |
550,8 |
1103,4 |
|
|
|
|
|||||||||
| 7 |
2 |
145,8 |
293,4 |
612,0 |
1225,8 |
|
|
|
|
|||||||||
| 8 |
2 |
176,4 |
351,0 |
734,4 |
1470,6 |
|
|
|
|
|||||||||
| 9 |
2 |
194,4 |
390,6 |
815,4 |
1632,6 |
|
|
|
|
|||||||||
| 10 |
2 |
219,6 |
439,2 |
918,0 |
1837,8 |
|
|
|
|
|||||||||
| 11 |
2 |
243,0 |
487,8 |
1020,6 |
2041,2 |
|
|
|
|
|||||||||
| 0 0 |
3 |
11,6 |
21,6 |
45,9 |
91,8 |
|
|
|
|
|||||||||
| 1 1 |
3 |
43,2 |
89,1 |
183,6 |
367,2 |
|
|
|
|
|||||||||
| 2 |
3 |
64,8 |
132,3 |
275,4 |
550,8 |
|
|
|
|
|||||||||
| 3 |
3 |
89,1 |
175,5 |
367,2 |
734,4 |
|
|
|
|
|||||||||
| 4 |
3 |
132,3 |
264,6 |
550,8 |
1101,6 |
|
|
|
|
|||||||||
| 5 |
3 |
175,5 |
351,0 |
734,4 |
1468,8 |
|
|
|
|
|||||||||
| 6 |
3 |
197,1 |
394,2 |
826,2 |
1655,1 |
|
|
|
|
|||||||||
| 7 |
3 |
218,7 |
440,1 |
918,0 |
1838,7 |
|
|
|
|
|||||||||
| 8 |
3 |
264,6 |
526,5 |
1101,6 |
2205,9 |
|
|
|
|
|||||||||
| 9 |
3 |
291,6 |
585,9 |
1223,1 |
2448,9 |
|
|
|
|
|||||||||
| 10 |
3 |
329,4 |
658,8 |
1377,0 |
2756,7 |
|
|
|
|
|||||||||
| 11 |
3 |
364,5 |
731,7 |
1530,9 |
3061,8 |
|
|
|
|
|||||||||
| 0 0 |
4 |
15,5 |
28,8 |
61,2 |
122,4 |
|
|
|
|
|||||||||
| 1 1 |
4 |
57,6 |
118,8 |
244,8 |
489,6 |
|
|
|
|
|||||||||
| 2 |
4 |
86,4 |
176,4 |
367,2 |
734,4 |
|
|
|
|
|||||||||
|
|
3 |
4 |
118,8 |
234,0 |
489,6 |
979,2 |
|
|
|
|
||||||||
| 4 |
4 |
176,4 |
352,8 |
734,4 |
1468,8 |
|
|
|
|
|||||||||
| 5 |
4 |
234,0 |
468,0 |
979,2 |
1958.4 |
|
|
|
|
|||||||||
| 6 |
4 |
262,8 |
525,6 |
1101,6 |
2206,8 |
|
|
|
|
|||||||||
| 7 |
4 |
291,6 |
586,8 |
1224,0 |
2451,6 |
|
|
|
|
|||||||||
| 8 |
4 |
352,8 |
702,0 |
1468,8 |
2941,2 |
|
|
|
|
|||||||||
| 9 |
4 |
388,8 |
781,2 |
1630,8 |
3265,2 |
|
|
|
|
|||||||||
| 10 |
4 |
439,2 |
878,4 |
1836,0 |
3675,6 |
|
|
|
|
|||||||||
| 11 |
4 |
486,0 |
975,6 |
2041,2 |
4082,4 |
|
|
|
|
|||||||||
| Transmitir energia e receber sensibilidade |
||||||||||||||||||
|
|
|
Rádio de 5 GHz |
Rádio de 2,4 GHz |
|||||||||||||||
|
|
Fluxos espaciais |
Potência total de transmissão (dBm) |
Sensibilidade de recepção (dBm) |
Potência total de transmissão (dBm) |
Sensibilidade de recepção (dBm) |
|||||||||||||
| 802.11 / 11b |
||||||||||||||||||
| 1 Mbps |
1 1 |
- |
- |
23 |
-98 |
|||||||||||||
| 11 Mbps |
1 1 |
- |
- |
23 |
-90 |
|||||||||||||
| 802.11a / g |
||||||||||||||||||
| 6 Mbps |
1 1 |
23 |
-96 |
23 |
-95 |
|||||||||||||
| 24 Mbps |
1 1 |
23 |
-87 |
23 |
-85 |
|||||||||||||
| 54 Mbps |
1 1 |
23 |
-76 |
23 |
-76 |
|||||||||||||
| 802.11n HT20 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-95 |
23 |
-94 |
|||||||||||||
| MCS4 |
1 1 |
23 |
-83 |
23 |
-83 |
|||||||||||||
| MCS7 |
1 1 |
23 |
-76 |
23 |
-76 |
|||||||||||||
| MCS8 |
2 |
23 |
-92 |
23 |
-91 |
|||||||||||||
| MCS12 |
2 |
23 |
-80 |
23 |
-80 |
|||||||||||||
| MCS15 |
2 |
23 |
-73 |
23 |
-73 |
|||||||||||||
| MCS16 |
3 |
23 |
-91 |
23 |
-90 |
|||||||||||||
| MCS20 |
3 |
23 |
-79 |
23 |
-79 |
|||||||||||||
| MCS23 |
3 |
23 |
-72 |
23 |
-72 |
|||||||||||||
| MCS24 |
4 |
23 |
-89 |
23 |
-88 |
|||||||||||||
| MCS28 |
4 |
23 |
-72 |
23 |
-73 |
|||||||||||||
| MCS31 |
4 |
23 |
-70 |
23 |
-70 |
|||||||||||||
| 802.11n HT40 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-93 |
- |
- |
|||||||||||||
| MCS4 |
1 1 |
23 |
-81 |
- |
- |
|||||||||||||
| MCS7 |
1 1 |
23 |
-73 |
- |
- |
|||||||||||||
| MCS8 |
2 |
23 |
-89 |
- |
- |
|||||||||||||
| MCS12 |
2 |
23 |
-78 |
- |
- |
|||||||||||||
| MCS15 |
2 |
23 |
-70 |
- |
- |
|||||||||||||
| MCS16 |
3 |
23 |
-88 |
- |
- |
|||||||||||||
| MCS20 |
3 |
23 |
-76 |
- |
- |
|||||||||||||
| MCS23 |
3 |
23 |
-69 |
- |
- |
|||||||||||||
| MCS24 |
4 |
23 |
-87 |
- |
- |
|||||||||||||
| MCS30 |
4 |
23 |
-70 |
- |
- |
|||||||||||||
| MCS31 |
4 |
23 |
-68 |
- |
- |
|||||||||||||
| 802.11ac VHT20 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-95 |
- |
- |
|||||||||||||
| MCS4 |
1 1 |
23 |
-83 |
- |
- |
|||||||||||||
| MCS7 |
1 1 |
23 |
-76 |
- |
- |
|||||||||||||
| MCS8 |
1 1 |
22 |
-72 |
- |
- |
|||||||||||||
| MCS9 |
1 1 |
22 |
N / D |
- |
- |
|||||||||||||
| MCS0 |
2 |
23 |
-92 |
- |
- |
|||||||||||||
| MCS4 |
2 |
23 |
-80 |
- |
- |
|||||||||||||
| MCS7 |
2 |
23 |
-73 |
- |
- |
|||||||||||||
| MCS8 |
2 |
22 |
-69 |
- |
- |
|||||||||||||
| MCS9 |
2 |
22 |
N / D |
- |
- |
|||||||||||||
| MCS0 |
3 |
23 |
-91 |
- |
- |
|||||||||||||
| MCS4 |
3 |
23 |
-79 |
- |
- |
|||||||||||||
| MCS7 |
3 |
23 |
-72 |
- |
- |
|||||||||||||
| MCS8 |
3 |
22 |
-68 |
- |
- |
|||||||||||||
| MCS9 |
3 |
22 |
-67 |
- |
- |
|||||||||||||
| MCS0 |
4 |
23 |
-90 |
- |
- |
|||||||||||||
| MCS4 |
4 |
23 |
-78 |
- |
- |
|||||||||||||
| MCS7 |
4 |
23 |
-70 |
- |
- |
|||||||||||||
| MCS8 |
4 |
22 |
-67 |
- |
- |
|||||||||||||
| MCS9 |
4 |
22 |
-66 |
- |
- |
|||||||||||||
| 802.11ac VHT40 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-89 |
- |
- |
|||||||||||||
| MCS4 |
1 1 |
23 |
-78 |
- |
- |
|||||||||||||
| MCS7 |
1 1 |
23 |
-71 |
- |
- |
|||||||||||||
| MCS8 |
1 1 |
22 |
-67 |
- |
- |
|||||||||||||
| MCS9 |
1 1 |
22 |
-65 |
- |
- |
|||||||||||||
| MCS0 |
2 |
23 |
-86 |
- |
- |
|||||||||||||
| MCS4 |
2 |
23 |
-75 |
- |
- |
|||||||||||||
| MCS7 |
2 |
23 |
-68 |
- |
- |
|||||||||||||
| MCS8 |
2 |
22 |
-64 |
- |
- |
|||||||||||||
| MCS9 |
2 |
22 |
-62 |
- |
- |
|||||||||||||
| MCS0 |
3 |
23 |
-85 |
- |
- |
|||||||||||||
| MCS4 |
3 |
23 |
-73 |
- |
- |
|||||||||||||
| MCS7 |
3 |
23 |
-66 |
- |
- |
|||||||||||||
| MCS8 |
3 |
22 |
-63 |
- |
- |
|||||||||||||
| MCS9 |
3 |
22 |
-61 |
- |
- |
|||||||||||||
| MCS0 |
4 |
23 |
-84 |
- |
- |
|||||||||||||
| MCS4 |
4 |
23 |
-72 |
- |
- |
|||||||||||||
| MCS7 |
4 |
23 |
-65 |
- |
- |
|||||||||||||
| MCS8 |
4 |
22 |
-61 |
- |
- |
|||||||||||||
| MCS9 |
4 |
22 |
-59 |
- |
- |
|||||||||||||
| 802.11ac VHT80 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-84 |
- |
- |
|||||||||||||
| MCS4 |
1 1 |
23 |
-72 |
- |
- |
|||||||||||||
| MCS7 |
1 1 |
23 |
-65 |
- |
- |
|||||||||||||
| MCS8 |
1 1 |
22 |
-62 |
- |
- |
|||||||||||||
| MCS9 |
1 1 |
22 |
-60 |
- |
- |
|||||||||||||
| MCS0 |
2 |
23 |
-81 |
- |
- |
|||||||||||||
| MCS4 |
2 |
23 |
-69 |
- |
- |
|||||||||||||
| MCS7 |
2 |
23 |
-62 |
- |
- |
|||||||||||||
| MCS8 |
2 |
22 |
-59 |
- |
- |
|||||||||||||
| MCS9 |
2 |
22 |
-57 |
- |
- |
|||||||||||||
| MCS0 |
3 |
23 |
-80 |
- |
- |
|||||||||||||
| MCS4 |
3 |
23 |
-68 |
- |
- |
|||||||||||||
| MCS7 |
3 |
23 |
-61 |
- |
- |
|||||||||||||
| MCS8 |
3 |
22 |
-58 |
- |
- |
|||||||||||||
| MCS9 |
3 |
22 |
-55 |
- |
- |
|||||||||||||
| MCS0 |
4 |
23 |
-77 |
- |
- |
|||||||||||||
| MCS4 |
4 |
23 |
-66 |
- |
- |
|||||||||||||
| MCS7 |
4 |
23 |
-59 |
- |
- |
|||||||||||||
| MCS8 |
4 |
22 |
-56 |
- |
- |
|||||||||||||
| MCS9 |
4 |
22 |
-54 |
- |
- |
|||||||||||||
| 802.11ac VHT160 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-84 |
- |
- |
|||||||||||||
| MCS4 |
1 1 |
23 |
-72 |
- |
- |
|||||||||||||
| MCS7 |
1 1 |
23 |
-64 |
- |
- |
|||||||||||||
| MCS8 |
1 1 |
21 |
-60 |
- |
- |
|||||||||||||
| MCS9 |
1 1 |
21 |
-59 |
- |
- |
|||||||||||||
| MCS0 |
2 |
23 |
-85 |
- |
- |
|||||||||||||
| MCS4 |
2 |
23 |
-70 |
- |
- |
|||||||||||||
| MCS7 |
2 |
23 |
-62 |
- |
- |
|||||||||||||
| MCS8 |
2 |
21 |
-58 |
- |
- |
|||||||||||||
| MCS9 |
2 |
21 |
-57 |
- |
- |
|||||||||||||
| MCS0 |
3 |
23 |
-85 |
- |
- |
|||||||||||||
| MCS4 |
3 |
23 |
-68 |
- |
- |
|||||||||||||
| MCS7 |
3 |
23 |
-60 |
- |
- |
|||||||||||||
| MCS8 |
3 |
21 |
-56 |
- |
- |
|||||||||||||
| MCS9 |
3 |
21 |
-55 |
- |
- |
|||||||||||||
| MCS0 |
4 |
23 |
-85 |
- |
- |
|||||||||||||
| MCS4 |
4 |
23 |
-66 |
- |
- |
|||||||||||||
| MCS7 |
4 |
23 |
-58 |
- |
- |
|||||||||||||
| MCS8 |
4 |
21 |
-54 |
- |
- |
|||||||||||||
| MCS9 |
4 |
21 |
-53 |
- |
- |
|||||||||||||
| 802.11ax VHT20 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-94 |
23 |
-93 |
|||||||||||||
| MCS4 |
1 1 |
23 |
-81 |
23 |
-81 |
|||||||||||||
| MCS7 |
1 1 |
23 |
-75 |
23 |
-74 |
|||||||||||||
| MCS8 |
1 1 |
22 |
-71 |
21 |
-70 |
|||||||||||||
| MCS9 |
1 1 |
22 |
-69 |
21 |
-69 |
|||||||||||||
| MCS10 |
1 1 |
21 |
-65 |
20 |
-64 |
|||||||||||||
| MCS11 |
1 1 |
21 |
-64 |
20 |
-62 |
|||||||||||||
| MCS0 |
2 |
23 |
-91 |
23 |
-90 |
|||||||||||||
| MCS4 |
2 |
23 |
-78 |
23 |
-78 |
|||||||||||||
| MCS7 |
2 |
23 |
-72 |
23 |
-72 |
|||||||||||||
| MCS8 |
2 |
22 |
-68 |
21 |
-68 |
|||||||||||||
| MCS9 |
2 |
22 |
-66 |
21 |
-66 |
|||||||||||||
| MCS10 |
2 |
21 |
-63 |
20 |
-62 |
|||||||||||||
| MCS11 |
2 |
21 |
-61 |
20 |
-59 |
|||||||||||||
| MCS0 |
3 |
23 |
-90 |
23 |
-88 |
|||||||||||||
| MCS4 |
3 |
23 |
-77 |
23 |
-76 |
|||||||||||||
| MCS7 |
3 |
23 |
-71 |
23 |
-70 |
|||||||||||||
| MCS8 |
3 |
22 |
-67 |
21 |
-66 |
|||||||||||||
| MCS9 |
3 |
22 |
-65 |
21 |
-65 |
|||||||||||||
| MCS10 |
3 |
21 |
-62 |
20 |
-60 |
|||||||||||||
| MCS11 |
3 |
21 |
-60 |
20 |
-58 |
|||||||||||||
| MCS0 |
4 |
23 |
-87 |
23 |
-86 |
|||||||||||||
| MCS4 |
4 |
23 |
-75 |
23 |
-75 |
|||||||||||||
| MCS7 |
4 |
23 |
-69 |
23 |
-69 |
|||||||||||||
| MCS8 |
4 |
22 |
-65 |
21 |
-65 |
|||||||||||||
| MCS9 |
4 |
22 |
-63 |
21 |
-63 |
|||||||||||||
| MCS10 |
4 |
21 |
-60 |
20 |
-59 |
|||||||||||||
| MCS11 |
4 |
21 |
-59 |
20 |
-57 |
|||||||||||||
| 802.11ax VHT40 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-92 |
23 |
-91 |
|||||||||||||
| MCS4 |
1 1 |
23 |
-79 |
23 |
-79 |
|||||||||||||
| MCS7 |
1 1 |
23 |
-72 |
23 |
-72 |
|||||||||||||
| MCS8 |
1 1 |
22 |
-68 |
21 |
-68 |
|||||||||||||
| MCS9 |
1 1 |
22 |
-66 |
21 |
-66 |
|||||||||||||
| MCS10 |
1 1 |
21 |
-63 |
20 |
-62 |
|||||||||||||
| MCS11 |
1 1 |
21 |
-60 |
20 |
-60 |
|||||||||||||
| MCS0 |
2 |
23 |
-89 |
23 |
-87 |
|||||||||||||
| MCS4 |
2 |
23 |
-76 |
23 |
-76 |
|||||||||||||
| MCS7 |
2 |
23 |
-69 |
23 |
-69 |
|||||||||||||
| MCS8 |
2 |
22 |
-65 |
21 |
-65 |
|||||||||||||
| MCS9 |
2 |
22 |
-63 |
21 |
-63 |
|||||||||||||
| MCS10 |
2 |
21 |
-60 |
20 |
-59 |
|||||||||||||
| MCS11 |
2 |
21 |
-57 |
20 |
-57 |
|||||||||||||
| MCS0 |
3 |
23 |
-88 |
23 |
-85 |
|||||||||||||
| MCS4 |
3 |
23 |
-75 |
23 |
-74 |
|||||||||||||
| MCS7 |
3 |
23 |
-68 |
23 |
-67 |
|||||||||||||
| MCS8 |
3 |
22 |
-64 |
21 |
-63 |
|||||||||||||
| MCS9 |
3 |
22 |
-62 |
21 |
-61 |
|||||||||||||
| MCS10 |
3 |
21 |
-59 |
20 |
-58 |
|||||||||||||
| MCS11 |
3 |
21 |
-56 |
20 |
-55 |
|||||||||||||
| MCS0 |
4 |
23 |
-86 |
23 |
-83 |
|||||||||||||
| MCS4 |
4 |
23 |
-73 |
23 |
-73 |
|||||||||||||
| MCS7 |
4 |
23 |
-66 |
23 |
-66 |
|||||||||||||
| MCS8 |
4 |
22 |
-62 |
21 |
-62 |
|||||||||||||
| MCS9 |
4 |
22 |
-60 |
21 |
-60 |
|||||||||||||
| MCS10 |
4 |
21 |
-57 |
20 |
-57 |
|||||||||||||
| MCS11 |
4 |
21 |
-54 |
20 |
-54 |
|||||||||||||
| 802.11ax VHT80 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-87 |
- |
- |
|||||||||||||
| MCS4 |
1 1 |
23 |
-76 |
- |
- |
|||||||||||||
| MCS7 |
1 1 |
23 |
-69 |
- |
- |
|||||||||||||
| MCS8 |
1 1 |
22 |
-66 |
- |
- |
|||||||||||||
| MCS9 |
1 1 |
22 |
-64 |
- |
- |
|||||||||||||
| MCS10 |
1 1 |
21 |
-60 |
- |
- |
|||||||||||||
| MCS11 |
1 1 |
21 |
-58 |
- |
- |
|||||||||||||
| MCS0 |
2 |
23 |
-84 |
- |
- |
|||||||||||||
| MCS4 |
2 |
23 |
-73 |
- |
- |
|||||||||||||
| MCS7 |
2 |
23 |
-66 |
- |
- |
|||||||||||||
| MCS8 |
2 |
22 |
-63 |
- |
- |
|||||||||||||
| MCS9 |
2 |
22 |
-61 |
- |
- |
|||||||||||||
| MCS10 |
2 |
21 |
-57 |
- |
- |
|||||||||||||
| MCS11 |
2 |
21 |
-55 |
- |
- |
|||||||||||||
| MCS0 |
3 |
23 |
-83 |
- |
- |
|||||||||||||
| MCS4 |
3 |
23 |
-72 |
- |
- |
|||||||||||||
| MCS7 |
3 |
23 |
-65 |
- |
- |
|||||||||||||
| MCS8 |
3 |
22 |
-62 |
- |
- |
|||||||||||||
| MCS9 |
3 |
22 |
-60 |
- |
- |
|||||||||||||
| MCS10 |
3 |
21 |
-56 |
- |
- |
|||||||||||||
| MCS11 |
3 |
21 |
-54 |
- |
- |
|||||||||||||
| MCS0 |
4 |
23 |
-81 |
- |
- |
|||||||||||||
| MCS4 |
4 |
23 |
-70 |
- |
- |
|||||||||||||
| MCS7 |
4 |
23 |
-63 |
- |
- |
|||||||||||||
| MCS8 |
4 |
22 |
-60 |
- |
- |
|||||||||||||
| MCS9 |
4 |
22 |
-57 |
- |
- |
|||||||||||||
| MCS10 |
4 |
21 |
-53 |
- |
- |
|||||||||||||
| MCS11 |
4 |
21 |
-52 |
- |
- |
|||||||||||||
| 802.11ax VHT160 |
||||||||||||||||||
| MCS0 |
1 1 |
23 |
-84 |
- |
- |
|||||||||||||
| MCS4 |
1 1 |
23 |
-73 |
- |
- |
|||||||||||||
| MCS7 |
1 1 |
23 |
-66 |
- |
- |
|||||||||||||
| MCS8 |
1 1 |
21 |
-63 |
- |
- |
|||||||||||||
| MCS9 |
1 1 |
21 |
-61 |
- |
- |
|||||||||||||
| MCS10 |
1 1 |
20 |
-57 |
- |
- |
|||||||||||||
| MCS11 |
1 1 |
20 |
-55 |
- |
- |
|||||||||||||
| MCS0 |
2 |
23 |
-81 |
- |
- |
|||||||||||||
| MCS4 |
2 |
23 |
-70 |
- |
- |
|||||||||||||
| MCS7 |
2 |
23 |
-63 |
- |
- |
|||||||||||||
| MCS8 |
2 |
21 |
-60 |
- |
- |
|||||||||||||
| MCS9 |
2 |
21 |
-58 |
- |
- |
|||||||||||||
| MCS10 |
2 |
20 |
-54 |
- |
- |
|||||||||||||
| MCS11 |
2 |
20 |
-52 |
- |
- |
|||||||||||||
| MCS0 |
3 |
23 |
-80 |
- |
- |
|||||||||||||
| MCS4 |
3 |
23 |
-69 |
- |
- |
|||||||||||||
| MCS7 |
3 |
23 |
-61 |
- |
- |
|||||||||||||
| MCS8 |
3 |
21 |
-59 |
- |
- |
|||||||||||||
| MCS9 |
3 |
21 |
-57 |
- |
- |
|||||||||||||
| MCS10 |
3 |
20 |
-53 |
- |
- |
|||||||||||||
| MCS11 |
3 |
20 |
-51 |
- |
- |
|||||||||||||
| MCS0 |
4 |
23 |
-78 |
- |
- |
|||||||||||||
| MCS4 |
4 |
23 |
-67 |
- |
- |
|||||||||||||
| MCS7 |
4 |
23 |
-60 |
- |
- |
|||||||||||||
| MCS8 |
4 |
21 |
-57 |
- |
- |
|||||||||||||
| MCS9 |
4 |
21 |
-55 |
- |
- |
|||||||||||||
| MCS10 |
4 |
20 |
-51 |
- |
- |
|||||||||||||
| MCS11 |
4 |
20 |
-49 |
- |
- |
|||||||||||||
Figura 2.
Padrão de radiação da antena
Licenciamento e embalagem de software
Os pontos de acesso do Cisco Catalyst 9100 requerem licenciamento inteligente obrigatório. Isso fornece facilidade de uso para gerenciamento, consumo e rastreamento de licenças do Cisco DNA. Os pontos de acesso 9100 usam pacotes que incluem pacotes de rede base bastante simplificados (Network Essentials e Network Advantage) e pacotes de software baseados em termos (Cisco DNA Essentials, Cisco DNA Advantage) como complementos. Os pacotes Cisco DNA, além dos recursos na caixa, também desbloqueiam funcionalidades adicionais no Cisco DNA Center, permitindo automação e garantia definidas por software com base em controlador em sua rede.
Os pontos de acesso do Cisco Catalyst 9100 podem suportar três tipos de licenças do Cisco DNA: Cisco DNA Essentials, Cisco DNA Advantage e Cisco DNA Premier. As licenças de DNA da Cisco fornecem inovações da Cisco no ponto de acesso. A licença do Cisco DNA também inclui as opções de licenciamento do Network Essentials e do Network Advantage, que abrangem fundamentos sem fio, como autenticação 802.1X, qualidade de serviço (QoS) e Plug and Play (PnP); telemetria e visibilidade; e Logon único (SSO), bem como controles de segurança. Esses componentes do Network Essentials e do Network Advantage são perpétuos e válidos por toda a vida útil do ponto de acesso. As licenças de assinatura do Cisco DNA devem ser adquiridas por um período de assinatura de 3, 5 ou 7 anos. No entanto, após a expiração da licença do Cisco DNA, os recursos do Cisco DNA expirarão,
Observe que não é necessário implantar o Cisco DNA Center apenas para usar um dos pacotes acima. Consulte https://www.cisco.com/c/dam/en/us/products/collateral/software/one-wireless-subscription/q-and-a-c67-739601.pdf para obter detalhes adicionais sobre o Essentials e Pacotes Advantage.
Para obter informações sobre o suporte a recursos, consulte as Notas da versão do Cisco Catalyst 9100.
Gerenciando licenças com contas inteligentes
A criação de contas inteligentes usando o Cisco Smart Software Manager (SSM) permite solicitar dispositivos e pacotes de licença e também gerenciar suas licenças de software em um site centralizado. Você pode configurar a Conta Inteligente para receber alertas diários por e-mail e ser notificado sobre as licenças adicionais expiradas que deseja renovar. Uma conta inteligente é obrigatória para os pontos de acesso do Cisco Catalyst 9100. Para obter mais informações sobre contas inteligentes, consulte https://www.cisco.com/go/smartaccounts .
Para conectar quaisquer pontos de acesso ao controlador , são necessárias assinaturas de software Cisco DNA. Para ter o direito de se conectar a um Controlador sem fio Cisco Catalyst 9800 Series, o ponto de acesso requer uma licença de assinatura do Cisco DNA.

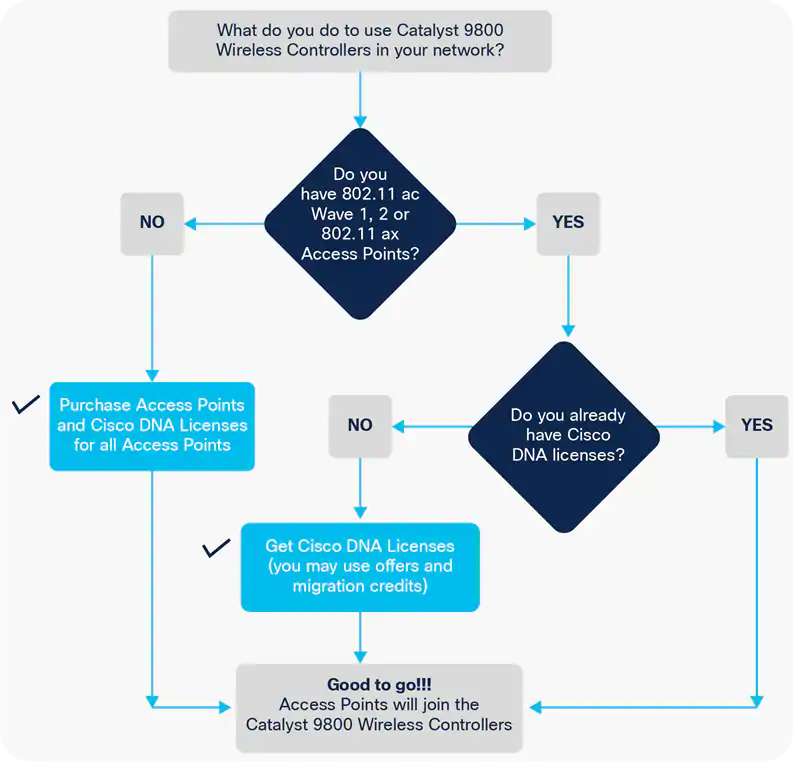

Figura 3.
Determinando os requisitos de licença para pontos de acesso que se conectam aos controladores sem fio Cisco Catalyst 9800 Series
Os pontos de acesso que se conectam a um controlador Cisco Catalyst 9800 Series possuem pacotes de assinatura de software novos e simplificados.
Eles podem suportar três camadas do software Cisco DNA: Cisco DNA Essentials, Cisco DNA Advantage e
Cisco DNA Premier.
As assinaturas de software de DNA da Cisco fornecem inovações da Cisco no ponto de acesso. Eles também incluem opções perpétuas de licenciamento do Network Essentials e do Network Advantage, que cobrem os fundamentos sem fio, como autenticação 802.1X, qualidade de serviço (QoS) e Plug and Play (PnP); telemetria e visibilidade; e Logon único (SSO), bem como controles de segurança.
O software de assinatura do Cisco DNA deve ser adquirido por um período de assinatura de 3, 5 ou 7 anos. Se não for renovado até o final do prazo, os recursos do Cisco DNA expirarão, enquanto os recursos Network Essentials e Network Advantage permanecerão.
Para a lista completa de recursos do Cisco DNA Software, incluindo o perpétuo Network Essentials e Network Advantage, consulte a matriz de recursos:
Dois modos de licenciamento estão disponíveis:
● Licenciamento inteligente (SL) simplifica e adiciona flexibilidade ao licenciamento. Isto é:
◦ Simples: adquira, implante e gerencie licenças com facilidade. Os dispositivos se registram automaticamente, eliminando a necessidade de PAKs (Chaves de Ativação de Produto).
◦ Flexível: direitos de licença de pool em uma única conta. Mova licenças livremente pela rede, onde você precisar.
◦ Inteligente: gerencie suas implantações de licenças com visibilidade em tempo real da propriedade e do consumo.
● Reserva Específica de Licença (SLR) é um recurso usado em redes altamente seguras. Ele fornece um método para os clientes implantarem uma licença de software em um dispositivo (instância do produto) sem comunicar informações de uso à Cisco. Não há comunicação com a Cisco ou um satélite. As licenças são reservadas para todos os controladores. É licenciamento baseado em nó.
Quatro níveis de licença são suportados nos controladores sem fio Cisco Catalyst 9800 Series. Os controladores podem ser configurados para funcionar em qualquer um dos quatro níveis:
● Cisco DNA Essentials: nesse nível, o conjunto de recursos do Cisco DNA Essentials será suportado.
● Cisco DNA Advantage: nesse nível, o conjunto de recursos do Cisco DNA Advantage será suportado.
● NE: nesse nível, o conjunto de recursos do Network Essentials será suportado.
● NA: nesse nível, o conjunto de recursos do Network Advantage será suportado.
O Cisco DNA Premier é um pacote com licenças ISE e Cisco DNA Spaces Extend. Ele inclui o Cisco DNA Advantage, portanto, nesse nível, o conjunto de recursos do Cisco DNA Advantage será suportado. Para os clientes que adquirirem o Cisco DNA Essentials, o Network Essentials será suportado e continuará funcionando mesmo após a expiração do prazo. E para os clientes que adquirirem o Cisco DNA Advantage ou o Cisco DNA Premier, o Network Advantage será suportado e continuará funcionando mesmo após o término do prazo.
A inicialização inicial do controlador será no nível do Cisco DNA Advantage.
[1] Índice MCS: O índice do esquema de modulação e codificação (MCS) determina o número de fluxos espaciais, a modulação, a taxa de codificação e os valores da taxa de dados.
[2] GI: Um intervalo de guarda (GI) entre símbolos ajuda os receptores a superar os efeitos da propagação do atraso de vários caminhos.
Destaques em Cisco Catalyst 9115
Access Point Cisco Catalyst 9115 Wi-Fi 6
Hiperconectividade com desempenho estável em ambientes exigentes. Crescimento exponencial de dispositivos da Internet das Coisas (IoT) e aplicativos de próxima geração. Ameaças de segurança persistentes avançadas. Todos eles exigem uma rede sem fio que ofereça resiliência e conectividade superior, segurança integrada com classificação e contenção avançadas e inovações de hardware e software para automatizar, proteger e simplificar redes. A atualização de sua infraestrutura sem fio para uma que atenda a essas necessidades é fundamental para os negócios digitais atuais. A nova geração de pontos de acesso Cisco Catalyst 9100, com recursos Wi-Fi 6 (802.11ax) de alto desempenho e inovações em desempenho, segurança e análise de RF, permite a digitalização de ponta a ponta e ajuda a acelerar a implementação de serviços empresariais entregando além do Wi-Fi.
Comece hoje mesmo o seu projeto de Catalyst 9115 Cisco com a nossa equipe de Serviços Profissionais.
Orientação especializada para criar uma base para obter resultados extraordinários com uma rede que prevê e se adapta, e protege seus negócios.?
Fale com um especialista em Catalyst 9115 da Cisco!
