Access Point Cisco Catalyst 9117AX WI-FI 6
Os Cisco ® Catalyst ® Pontos 9117AX Series de acesso são a próxima geração de pontos de acesso corporativo. Eles são resilientes, seguros e inteligentes.
Cisco Catalyst 9117AX Series
Hiperconectividade com desempenho estável em ambientes exigentes. Crescimento exponencial de dispositivos da Internet das Coisas (IoT) e aplicativos de próxima geração. Ameaças de segurança persistentes avançadas. Tudo isso exige uma rede sem fio que ofereça resiliência e conectividade superior, segurança integrada com classificação e contenção avançadas e inovações de hardware e software para automatizar, proteger e simplificar redes. Atualizar sua infraestrutura sem fio para uma que atenda a essas necessidades é fundamental para os negócios digitais atuais. A nova geração de pontos de acesso Cisco Catalyst 9100, com recursos Wi-Fi 6 (802.11ax) de alto desempenho e inovações em desempenho, segurança e análise de RF, permite digitalização de ponta a ponta e ajuda a acelerar a distribuição de serviços de negócios por fornecendo além do Wi-Fi.
Os pontos de acesso da série Cisco Catalyst 9117AX oferecem vários recursos do Wi-Fi 6 e oferecem altas taxas de dados.
Características principais:
● Wi-Fi 6 compatível
● Três rádios: 2,4 GHz (4x4), 5 GHz (8x8) e BLE
● OFDMA e MU-MIMO
● Suporte a vários dígitos
● antena interna
● Disponível com o controlador sem fio incorporado opcional
Os pontos de acesso da série Cisco Catalyst 9117AX suportam OFDMA (Acesso múltiplo por divisão de frequência ortogonal) e OFDMA (entrada múltipla por divisão multiusuário), saída múltipla (MU-MIMO), oferecendo desempenho mais previsível para aplicativos avançados e IoT. Além disso, com até 5 Gbps com compatibilidade Ethernet NBASE-T e IEEE 802.3bz, a série 9117AX pode descarregar perfeitamente o tráfego de rede sem gargalos. Com a tecnologia Multigigit da Cisco, você pode usar o cabeamento Categoria 5e ou 6 existente para atingir velocidades de até 5 Gbps, permitindo taxas de transferência mais altas com custo mínimo.
Com a série 9117AX, você pode proteger trabalhadores remotos ou o micro-escritório. Qualquer ponto de acesso Cisco Aironet ou Catalyst pode funcionar como um ponto de acesso OfficeExtend (OEAP). Com um OEAP, um funcionário em casa ou em um micro-escritório temporário terá acesso ao SSID corporativo e à rede corporativa sem a necessidade de configurar uma VPN ou ter qualquer conhecimento técnico avançado.
A Rede Definida pelo Usuário da Cisco, um recurso disponível no Cisco DNA Center, permite que a TI dê aos usuários finais o controle de sua própria partição de rede sem fio em uma rede compartilhada. Os usuários finais podem implantar remotamente e com segurança seus dispositivos nessa rede. Perfeito para dormitórios de universidades ou estadias prolongadas em hospitais, o Cisco User Defined Network concede segurança e controle ao dispositivo, permitindo que cada usuário escolha quem pode se conectar à sua rede. (Disponível na segunda metade do ano civil de 2020).
O painel de prontidão do Wi-Fi 6 é um novo painel no menu Garantia do Cisco DNA Center. Ele examinará o inventário de todos os dispositivos na rede e verificará a compatibilidade de dispositivos, software e clientes com o novo padrão Wi-Fi 6. Após a atualização, a análise sem fio avançada indicará ganhos de desempenho e capacidade como resultado da implantação do Wi-Fi 6. Essa é uma ferramenta incrível que ajudará sua equipe a definir onde e como a rede sem fio deve ser atualizada. Ele também fornecerá informações sobre a distribuição do ponto de acesso por protocolo (802.11 ac / n / abg), a eficiência do tempo de antena sem fio por protocolo e métricas granulares de desempenho.
Tabela 1. Recursos e benefícios
| Característica |
Benefícios |
| 802.11ax (Wi-Fi 6) |
The IEEE 802.11ax emerging standard, also known as High-Efficiency Wireless (HEW) or Wi-Fi 6, builds on 802.11ac. It will deliver a better experience in typical environments and more predictable performance for advanced applications such as 4K or 8K video, high-density, high-definition collaboration apps, all-wireless offices, and IoT. 802.11ax is designed to use both the 2.4-Ghz and 5-GHz bands, unlike the 802.11ac standard. |
| 802.11ac Wave 2 support |
Provides a connection rate of up to 3.5 Gbps—significantly higher than rates offered by today’s high-end 802.11ac access points. |
| OFDMA |
OFDMA-based scheduling splits the bandwidth into smaller chunks called Resource Units (RUs), which can be allocated to individual clients only in the downlink direction to reduce overhead and latency. |
| MU‑MIMO technology |
Supporting eight spatial streams, MU-MIMO enables access points to split spatial streams between client devices, to maximize throughput. |
| Target wake time |
A new power savings mode called Target Wake Time (TWT) allows the client to stay asleep and to wake up only at prescheduled (target) times to exchange data with the AP. This offers significant energy savings for battery-operated devices, up to 3x to 4x compared to 802.11n and 802.11ac. |
| Embedded Catalyst 9800 Wireless Controller |
The 9117AX Series Wi-Fi 6 access points are available with a built-in controller. The Cisco Embedded Wireless Controller on Catalyst 9100 Access Points provides an easy-to-deploy and manage option that does not require a physical appliance. The control resides on the access point, so there is no added footprint or complexity. And, because it uses Cisco Catalyst 9800 Series Wireless Controller code, it’s easy to migrate your network as your needs grow. |
| Multigigabit Ethernet support |
Provides uplink speeds of 5 Gbps, in addition to 100 Mbps and 1 Gbps. All speeds are supported on Category 5e cabling for an industry first, as well as 10GBASE-T (IEEE 802.3bz) cabling. |
| Bluetooth 5.0 |
Integrated Bluetooth Low Energy (BLE) 5.0 radio to enable IoT use cases such as location tracking and wayfinding. |
| Apple features |
Apple and Cisco have partnered to create an optimal mobile experience for iOS devices on corporate networks based on Cisco technologies. Using new features in iOS 10, in combination with the latest software and hardware from Cisco, businesses can now more effectively use their network infrastructure to deliver an enhanced user experience across all business applications. At the center of the collaboration is a unique handshake between the Cisco WLAN and Apple devices. This handshake enables the Cisco WLAN to provide an optimal Wi-Fi roaming experience to Apple devices. Additionally, the Cisco WLAN trusts Apple devices and gives priority treatment for business-critical applications specified by the Apple device. This feature is also known as Fast Lane. |
Note: Features available in a future releases: Cisco Mobility Express, Target Wake Time, BSS Coloring, Downlink OFDMA
Resilient - steady performance in demanding environments
Network infrastructure that upgrades to Wi-Fi 6, also known as 802.11ax, enables devices to get up to a 4x capacity boost to support the additional devices connected to the network as well as the data they generate. 802.11ax will offer Multigigabit performance, with seamless connectivity and higher throughput compared to the 802.11ac standard. This means you’ll see your network run more smoothly. With support for BSS coloring, the new standard eases high- density environments by allowing simultaneous transmissions, ultimately increasing network capacity, customer interactions, and value-add services.
Wi-Fi 6, with better coordination of transit time to and from devices, will also bring about a reduction in latency and a greater reliability, allowing for hundreds of devices per access point. This allows for IoT devices to be reliably deployed at scale. And an overall improved user experience will be seen as well, as 802.11ax will improve the battery life of devices such as smartphones, tablets, and IoT devices when compared to prior standards. For more details about 802.11ax, please check Cisco’s technical white paper on 802.11ax.
Trustworthy systems built with Cisco Trust Anchor Technologies provide a highly secure foundation for Cisco products. With the Cisco Catalyst 9100 Access Points, these technologies enable hardware and software authenticity assurance for supply chain trust and strong mitigation against man-in-the-middle attacks that compromise software and firmware. Trust Anchor capabilities include:
● Image signing: Cryptographically signed images provide assurance that the firmware, BIOS, and other software are authentic and unmodified. As the system boots, the system’s software signatures are checked for integrity.
● Secure Boot: Cisco Secure Boot technology anchors the boot sequence chain of trust to immutable hardware, mitigating threats against a system’s foundational state and the software that is to be loaded, regardless of a user’s privilege level. It provides layered protection against the persistence of illicitly modified firmware.
● Cisco Trust Anchor module: A tamper-resistant, strong cryptographic, single-chip solution provides hardware authenticity assurance to uniquely identify the product so that its origin can be confirmed to Cisco. This provides assurance that the product is genuine.
Intelligence for proactive insights and analytics
With multi-RF support paramount for IoT devices and expanded ecosystem partnerships, the Cisco Catalyst 9100 portfolio provides unprecedented visibility from mobile devices on Cisco networks. Enabling digitization with Cisco DNA, the Cisco Catalyst 9100 portfolio offers further Cisco RF innovations for securing air with real-time telemetry, guided remediation, and optimization for Wi-Fi and IoT networks. The Cisco Catalyst 9100 Access Points can support advanced spectrum intelligence, device analytics, and network assurance.
Aesthetically redesigned for next-generation enterprise
The Cisco Catalyst 9100 Access Points are built from the ground up, with a new aerodynamic look and smooth finish, integrating RF excellence and next-generation technologies to provide a best-in-class wireless experience without compromise. While packing several high-performance features, the hardware is redesigned to deliver higher efficiencies in a more compact form factor to make visually appealing Wi-Fi deployments commonplace.
Pairing the Cisco Catalyst 9117AX Series Access Points with the Cisco Digital Network Architecture (Cisco DNA) allows for a total network transformation. Cisco DNA allows you to truly understand your network with real-time analytics, quickly detect and contain security threats, and easily provide networkwide consistency through automation and virtualization.
Cisco DNA with Software-Defined Access (SD-Access) is the network fabric that powers business. It is an open and extensible, software-driven architecture that accelerates and simplifies your enterprise network operations. The programmable architecture frees your IT staff from time-consuming, repetitive network configuration tasks so they can focus instead on innovation that positively transforms your business. By decoupling network functions from the hardware, you can build and manage your entire wired and wireless network from a single user interface. SD-Access enables policy-based automation from edge to cloud with foundational capabilities. These include:
● Simplified device deployment
● Unified management of wired and wireless networks
● Network virtualization and segmentation
● Group-based policies
● Context-based analytics
The Cisco Catalyst 9117AX Series Access Points support Software-Defined Access, Cisco’s leading enterprise architecture.
Working together, the Cisco Catalyst 9117AX Series and Cisco DNA offer such features as:
● Cisco DNA Spaces
● Cisco Identity Services Engine
● Cisco DNA Analytics and Assurance
● And much more
The result? Your network stays relevant, becomes digital ready, and is the lifeblood of your organization.
Table 2. Specifications
| Item |
Specification |
|||||||||||||||||||||
| Part numbers |
Cisco Catalyst 9117AXI Access Point: Indoor environments, with internal antennas
● C9117AXI-x: Cisco Catalyst 9117AX
Cisco Catalyst 9117AXI Access Point: Indoor environments, with internal antennas, with embedded wireless controller
● C9117AXI-EWC-x: Cisco Catalyst 9117AX
Regulatory domains: (x = regulatory domain) Customers are responsible for verifying approval for use in their individual countries. To verify approval and to identify the regulatory domain that corresponds to a particular country, visit https://www.cisco.com/go/aironet/compliance. Not all regulatory domains have been approved. As they are approved, the part numbers will be available on the Global Price List. Cisco Wireless LAN Services
● AS-WLAN-CNSLT:
Cisco Wireless LAN Network Planning and Design Service
● AS-WLAN-CNSLT:
Serviço de migração Cisco Wireless LAN 802.11n
|
|||||||||||||||||||||
| Programas |
● Software Cisco Unified Wireless Network versão 8.9 ou posterior
● Cisco IOS
® XE Software Release 16.11 ou mais tarde
|
|||||||||||||||||||||
| Controladores de LAN sem fio suportados |
● Controladores sem fio Cisco Catalyst 9800 Series
● Controladores sem fio das séries Cisco 3500, 5520 e 8540 e Controlador sem fio virtual da Cisco
|
|||||||||||||||||||||
| Recursos do 802.11n versão 2.0 (e relacionados) |
● MIMO 8x8 com quatro fluxos espaciais para banda de 5 GHz
● MIMO 4x4 com quatro fluxos espaciais para banda de 2,4 GHz
● Combinação de proporção máxima (MRC)
● canais de 20 e 40 MHz
● Taxas de dados PHY de até 600 Mbps (40 MHz com 5 GHz)
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● Suporte à Diversidade de deslocamento cíclico (CSD)
|
|||||||||||||||||||||
| 802.11ac |
● MU-MIMO de downlink 8x8 com oito fluxos espaciais
● MRC
● forma de feixe 802.11ac
● canais de 20, 40, 80 e 160 MHz
● Taxas de dados PHY de até 3,5 Gbps a 5 GHz
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● suporte a CSD
● 160 MHz suportam apenas em fluxo espacial 4
|
|||||||||||||||||||||
| 802.11ax |
● MIMO 8x8 com oito fluxos espaciais para banda de 5 GHz
● MIMO 4x4 com quatro fluxos espaciais para banda de 2,4 GHz
● OFDMA com downlink
● TWT
● MRC
● forma de feixe 802.11ax
● canais de 20, 40, 80 e 160 MHz
● Taxas de dados PHY de até 5 Gbps a 5 GHz
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● suporte a CSD
|
|||||||||||||||||||||

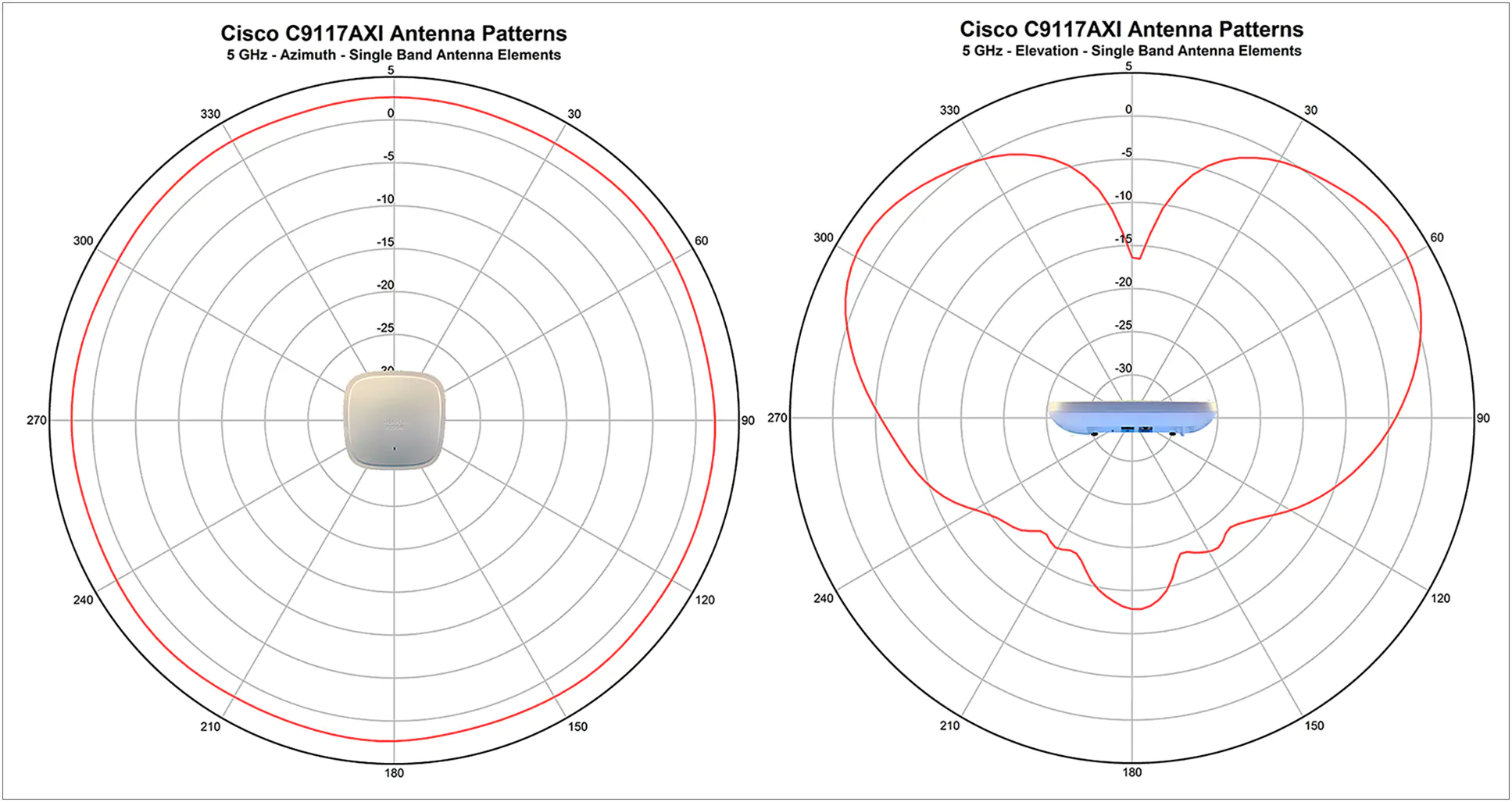

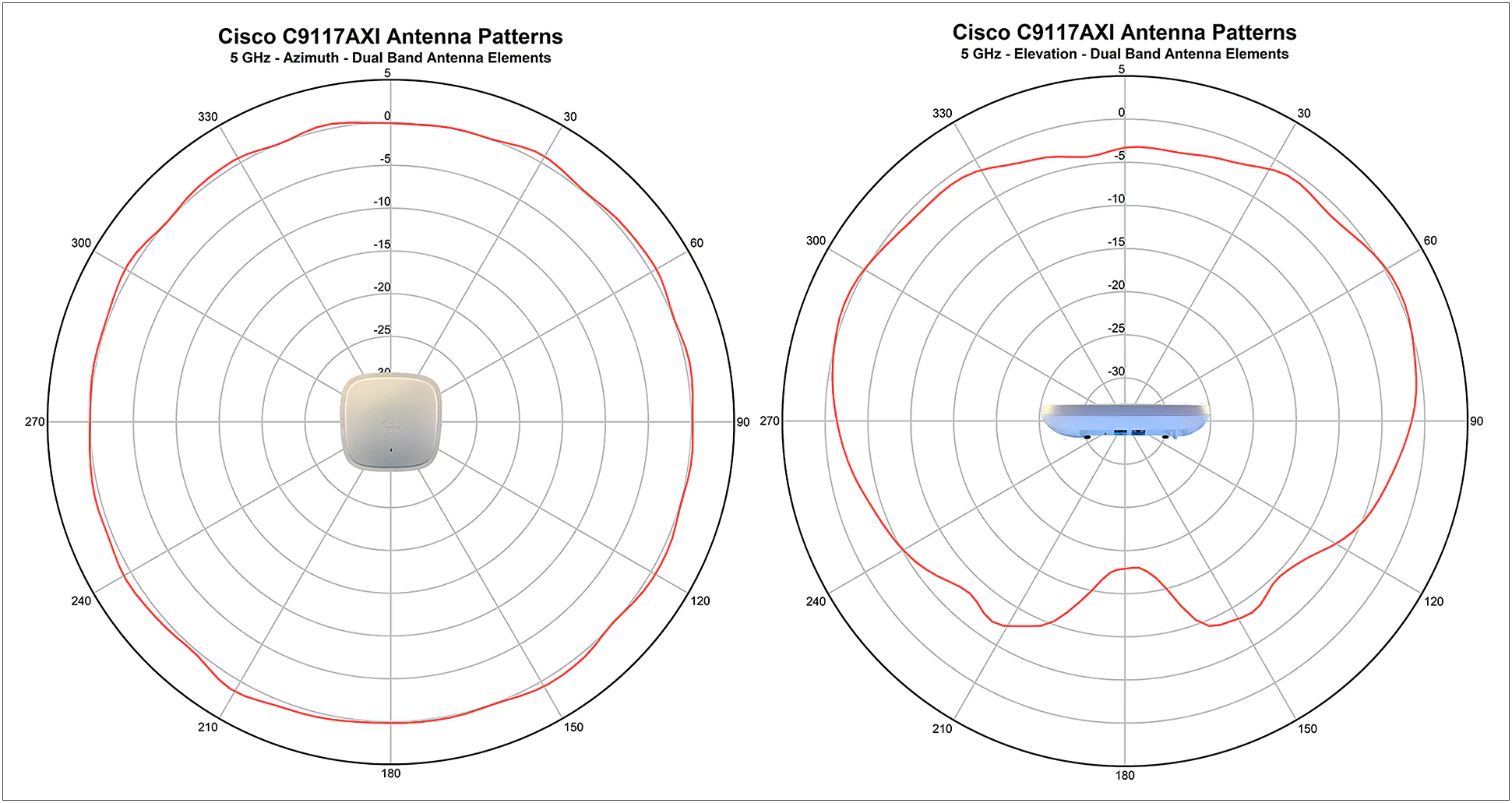

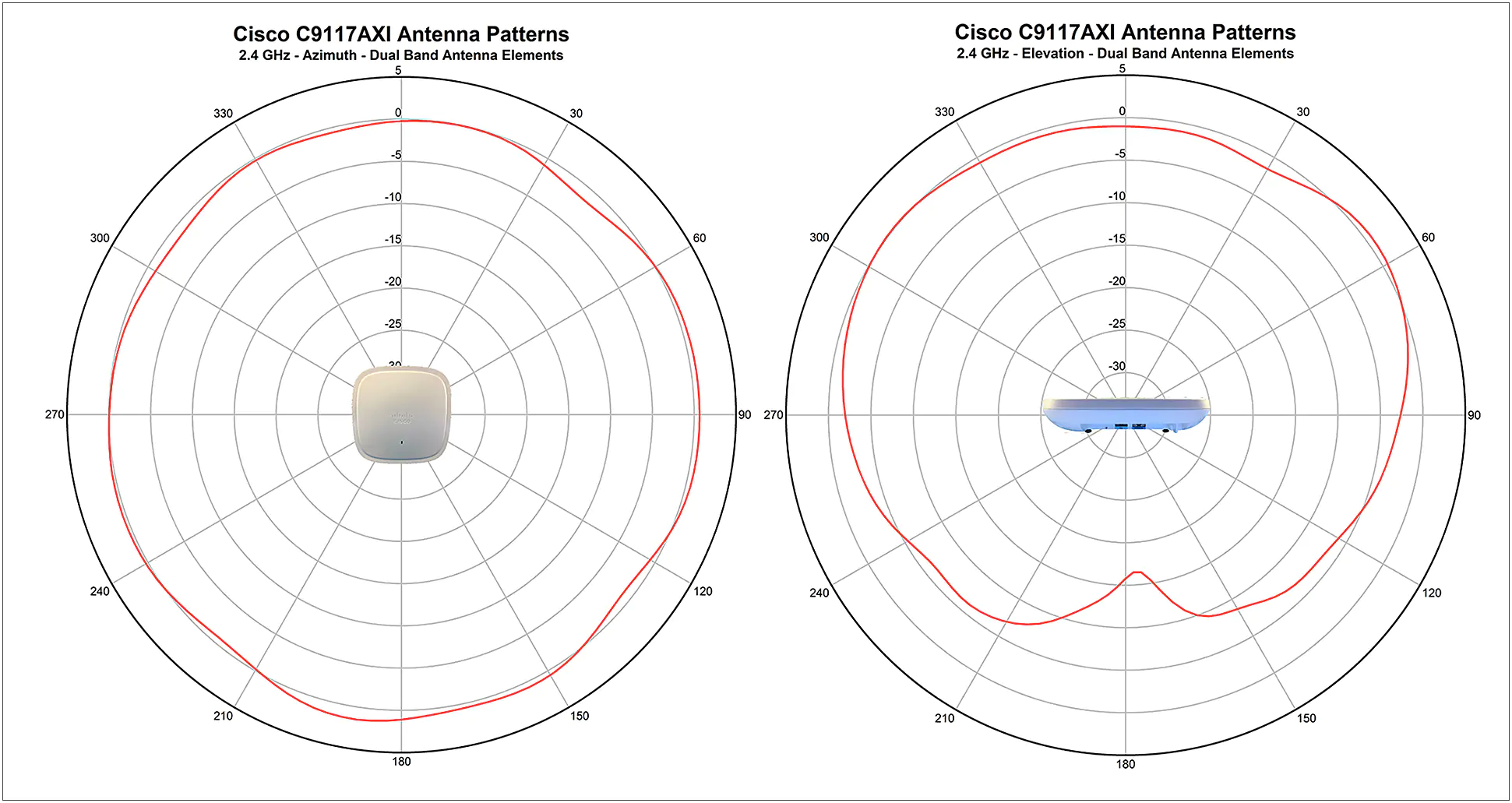

| Antena integrada |
● 2,4 GHz, ganho de pico de 4 dBi, antena interna, omnidirecional em azimute
● 5 GHz, ganho de pico 6 dBi, antena interna, omnidirecional em azimute
|
|||||||||||||||||||||
| Interfaces |
● 1x Ethernet 100, 1000, 2500, 5000 Multigigit (RJ-45) - IEEE 802.3bz
● Porta do console de gerenciamento (RJ-45)
● USB 2.0 com até 4.5W (ativado por software futuro)
|
|||||||||||||||||||||
| Indicadores |
● LED de status indica status do carregador de inicialização, status da associação, status operacional, avisos do carregador de inicialização e erros do carregador de inicialização
|
|||||||||||||||||||||
| Dimensões (L x C x A) |
● Ponto de acesso (sem suporte de montagem e recursos de montagem): 8,70 x 8,70 x 1,94 pol. (22 x 22 x 4,93 cm)
● Ponto de acesso (sem suporte de montagem): 22 x 22 x 5,56 cm (8,70 x 8,70 x 2,19 pol.)
|
|||||||||||||||||||||
| Peso |
● 3,02 lb (1,4 kg)
|
|||||||||||||||||||||
| Input power requirements |
● 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE
®)
● Cisco power injector, AIR-PWRINJ6=
● 802.3af PoE
● Cisco power injector, AIR-PWRINJ5= (Note: This injector supports only 802.3af)
Note: When 802.3af PoE is the source of power, both 2.4-GHz and 5-GHz radios will be reduced to 2x2 and Ethernet downgraded to 2.5 Gbps; in addition, the USB port will be off. |
|||||||||||||||||||||
| Power draw |
802.3bt Cisco UPOE+ Cisco UPOE Full Feature |
|||||||||||||||||||||
|
|
Power source |
Power type |
2.4-GHz |
5-GHz |
Link speed |
USB |
LLDP |
|||||||||||||||
|
|
802.3bt Cisco UPOE+, Cisco UPOE |
PoE |
4x4 |
8x8 |
5 Gbps |
Y |
28.9W |
|||||||||||||||
|
|
802.3at Full Feature* |
|||||||||||||||||||||
|
|
Power source |
Power type |
2.4-GHz |
5-GHz |
Link speed |
USB |
LLDP |
|||||||||||||||
|
|
802.3at |
PoE |
4x4 |
8x8 |
5 Gbps |
N |
25.4W |
|||||||||||||||
|
|
802.3af Reduced Feature |
|||||||||||||||||||||
|
|
Power source |
Power type |
2.4-GHz |
5-GHz |
Link speed |
USB |
LLDP |
|||||||||||||||
|
|
802.3af |
PoE |
2x2 |
2x2 |
2.5 Gbps |
N |
13.5W |
|||||||||||||||
| * USB port can be enabled, but the 5-GHz radio will be reduced to 4x4. |
||||||||||||||||||||||
| Environmental |
● Nonoperating (storage) temperature: -22° to 158°F (-30° to 70°C)
● Nonoperating (storage) altitude test: 25˚C, 15,000 ft.
● Operating temperature: 32° to 122°F (0° to 50°C)
● Operating humidity: 10% to 90% (noncondensing)
● Operating altitude test: 40˚C, 9843 ft.
|
|||||||||||||||||||||
| System memory |
● 2048 MB DRAM
● 1024 MB flash
|
|||||||||||||||||||||
| DFS |
● 802.11 Dynamic Frequency Selection (DFS)
|
|||||||||||||||||||||
| Warranty |
Limited lifetime hardware warranty |
|||||||||||||||||||||
| Available transmit power settings |
2.4 GHz
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12.5 mW)
● 8 dBm (6.25 mW)
● 5 dBm (3.13 mW)
● 2 dBm (1.56 mW)
● -1 dBm (0.78 mW)
● -4 dBm (0.4 mW)
● -6 dBm (0.25 mW)
|
5 GHz
● 26 dBm (400 mW)
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12.5 mW)
● 8 dBm (6.25 mW)
● 5 dBm (3.13 mW)
● 2 dBm (1.56 mW)
● -1 dBm (0.78 mW)
● -4 dBm (0.4 mW)
|
||||||||||||||||||||
| Frequency band and 20-MHz operating channels |
A (A regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 a 5.700 GHz; 8 canais
(exclui 5.600 a 5.640 GHz)
● 5,745 a 5,825 GHz; 5 canais
B (domínio regulatório B):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 11 canais
● 5,745 a 5,865 GHz; 7 canais
C (domínio regulatório C):
● 2,412 a 2,472 GHz; 13 canais
● 5,745 a 5,825 GHz; 5 canais
D (domínio regulatório D):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5,745 a 5,825 GHz; 5 canais
E (domínio regulatório E):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 8 canais (exclui 5.600 a 5.640 GHz)
F (domínio regulatório F):
● 2,412 a 2,472 GHz; 13 canais
● 5,250 a 5,350 GHz; 4 canais
● 5,725 a 5,825 GHz; 4 canais
G (domínio regulatório G):
● 2,412 a 2,472 GHz; 13 canais
● 5,745 a 5,865 GHz; 7 canais
H (domínio regulatório H):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5,745 a 5,825 GHz; 5 canais
|
I (domínio regulatório):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
K (domínio regulatório K):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.620 GHz; 7 canais
● 5,745 a 5,805 GHz; 4 canais
N (domínio regulatório N):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5,745 a 5,825 GHz; 5 canais
Q (domínio regulatório Q):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 11 canais
R (domínio regulatório R):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.660 a 5.825 GHz; 8 canais (excluindo 5.700 a 5.745 GHz)
S (domínio regulatório S):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 11 canais
● 5,745 a 5,825 GHz; 5 canais
T (domínio regulatório T):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 12 canais
● 5,745 a 5,825 GHz; 5 canais
Z (domínio regulatório Z):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 8 canais (exclui 5.600 a 5.640 GHz)
● 5,745 a 5,825 GHz; 5 canais
|
||||||||||||||||||||
| Nota: Os clientes são responsáveis por verificar a aprovação para uso em seus países individuais. Para verificar a aprovação e identificar o domínio regulatório que corresponde a um país específico, visite https://www.cisco.com/go/aironet/compliance . |
||||||||||||||||||||||
| Número máximo de canais sem sobreposição |
2,4 GHz
● 802.11b / g:
◦ 20 MHz: 3
● 802.11n:
◦ 20 MHz: 3
● 802.11ac / ax:
◦ 20 MHz: 3 |
5 GHz
● 802.11a:
◦ 20 MHz: 26 FCC, 16 UE
● 802.11n:
◦ 20 MHz: 26 FCC, 16 UE ◦ 40 MHz: 12 FCC, 7 UE
● 802.11ac / ax:
◦ 20 MHz: 26 FCC, 16 UE ◦ 40 MHz: 12 FCC, 7 UE ◦ 80 MHz: 5 FCC, 3 UE ◦ 160 MHz 2 FCC, 1 UE |
||||||||||||||||||||
| Nota: Isso varia de acordo com o domínio regulatório. Consulte a documentação do produto para obter detalhes específicos para cada domínio regulatório. |
||||||||||||||||||||||
| Normas de conformidade |
●
Segurança:
◦ IEC 60950-1 60 EN 60950-1 ◦ AS / NZS 60950.1 ◦ UL 60950-1 ◦ CAN / CSA-C22.2 No. 60950-1 ◦ UL 2043 ◦ Equipamento de classe III
●
Emissões:
◦ CISPR 32 (rev. 2015) 550 EN 55032 (rev. 2012 / AC: 2013) 550 EN 55032 (rev. 2015) 61 EN61000-3-2 (rev. 2014) 61 EN61000-3-3 (rev. 2013) ◦ KN61000-3-2 ◦ KN61000-3-3 ◦ AS / NZS CISPR 32 Classe B (rev. 2015) CF 47 CFR FCC Parte 15B ◦ ICES-003 (rev. 2016, edição 6, classe B) ◦ VCCI (V3) ◦ CNS (rev. 13438) ◦ KN-32 ◦ TCVN 7189 (rev. 2009)
●
Imunidade:
◦ CISPR 24 (rev. 2010) 550 EN 55024 / EN 55035 (rev. 2010)
●
Emissões e imunidade:
30 EN 301 489-1 (v2.1.1 2017-02) ◦ EN 301 489-17 (v3.1.1 2017-02) ◦ QCVN (18: 2014) N KN 489-1 ◦ KN 489-17 60 EN 60601 (1-1: 2015)
●
Rádio:
◦ EN 300 328 (v2.1.1) 30 EN 301 893 (v2.1.1) ◦ AS / NZS 4268 (rev. 2017) ◦ 47 CFR FCC Parte 15C, 15.247, 15.407 ◦ RSP-100 ◦ RSS-GEN ◦ RSS-247 ◦ Regulamentos da China SRRC ◦ LP0002 (rev 2018/01/10) ◦ Japão Std. 33a, p. 66 e Std. 71 ◦ IME e suscetibilidade (classe B)
●
segurança RF:
50 EN 50385 (rev. Agosto 2002) ◦ ARPANSA ◦ AS / NZS 2772 (rev. 2016) ◦ EN 62209-1 (rev. 2016) ◦ EN 62209-2 (rev. 2010) ◦ 47 CFR Part 1.1310 e 2.1091 ◦ RSS-102
●
padrões IEEE:
◦ IEEE 802.3 ◦ IEEE 802.3ab ◦ IEEE 802.3af/at/bt ◦ IEEE 802.11 a/b/g/n/ac/ax ◦ IEEE 802.11h, 802.11d
●
Security:
◦ 802.11i, Wi-Fi Protected Access 3 (WPA3), WPA2, WPA ◦ 802.1X ◦ Advanced Encryption Standard (AES)
●
Extensible Authentication Protocol (EAP) types:
◦ EAP-Transport Layer Security (TLS) ◦ EAP-Tunneled TLS (TTLS) or Microsoft Challenge Handshake Authentication Protocol Version 2 (MSCHAPv2) ◦ Protected EAP (PEAP) v0 or EAP-MSCHAPv2 ◦ EAP-Flexible Authentication via Secure Tunneling (EAP-FAST) ◦ PEAP v1 or EAP-Generic Token Card (GTC) ◦ EAP-Subscriber Identity Module (SIM) |
|||||||||||||||||||||
| Taxas de dados suportadas |
802.11a: 6, 9, 12, 18, 24, 36, 48 e 54 Mbps |
|||||||||||||||||||||
|
|
802.11g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 e 54 Mbps |
|||||||||||||||||||||
|
|
Taxas de dados 802.11n em 2,4 GHz (apenas 20 MHz) e 5 GHz |
|||||||||||||||||||||
|
|
Índice MCS [1] |
IG [2] = 800 ns |
IG = 800 ns |
IG = 400 ns |
IG = 400 ns |
|||||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
|||||||||||||||||
|
|
0 0 |
6.5 |
13,5 |
7.2 |
15 |
|||||||||||||||||
|
|
1 1 |
13 |
27 |
14,4 |
30 |
|||||||||||||||||
|
|
2 |
19,5 |
40,5 |
21,7 |
45 |
|||||||||||||||||
|
|
3 |
26 |
54 |
28,9 |
60 |
|||||||||||||||||
|
|
4 |
39. |
81 |
43,3 |
90 |
|||||||||||||||||
|
|
5 |
52 |
108 |
57,8 |
120 |
|||||||||||||||||
|
|
6 |
58,5 |
121,5 |
65 |
135 |
|||||||||||||||||
|
|
7 |
65 |
135 |
72,2 |
150 |
|||||||||||||||||
|
|
8 |
13 |
27 |
14,4 |
30 |
|||||||||||||||||
|
|
9 |
26 |
54 |
28,9 |
60 |
|||||||||||||||||
|
|
10 |
39. |
81 |
43,3 |
90 |
|||||||||||||||||
|
|
11 |
52 |
108 |
57,8 |
120 |
|||||||||||||||||
|
|
12 |
78 |
162 |
86,7 |
180 |
|||||||||||||||||
|
|
13 |
104 |
216 |
115,6 |
240 |
|||||||||||||||||
|
|
14 |
117 |
243 |
130 |
270 |
|||||||||||||||||
|
|
15 |
130 |
270 |
144,4 |
300 |
|||||||||||||||||
|
|
16 |
19,5 |
40,5 |
21,7 |
45 |
|||||||||||||||||
|
|
17 |
39. |
81 |
43,3 |
90 |
|||||||||||||||||
|
|
18 |
58,5 |
121,5 |
65 |
135 |
|||||||||||||||||
|
|
19 |
78 |
162 |
86,7 |
180 |
|||||||||||||||||
|
|
20 |
117 |
243 |
130 |
270 |
|||||||||||||||||
|
|
21 |
156 |
324 |
173,3 |
360 |
|||||||||||||||||
|
|
22 |
175,5 |
364,5 |
195 |
405 |
|||||||||||||||||
|
|
23 |
195 |
405 |
216,7 |
450 |
|||||||||||||||||
|
|
24 |
26 |
54 |
28,9 |
60 |
|||||||||||||||||
|
|
25 |
52 |
108 |
57,8 |
120 |
|||||||||||||||||
|
|
26 |
78 |
162 |
86,7 |
180 |
|||||||||||||||||
|
|
27 |
104 |
216 |
115,6 |
240 |
|||||||||||||||||
|
|
28. |
156 |
324 |
173,3 |
360 |
|||||||||||||||||
|
|
29 |
208 |
432 |
231,1 |
480 |
|||||||||||||||||
|
|
30 |
234 |
486 |
260 |
540 |
|||||||||||||||||
|
|
31 |
260 |
540 |
288,9 |
600 |
|||||||||||||||||
|
|
Taxas de dados 802.11ac (5 GHz): |
|||||||||||||||||||||
|
|
Índice MCS |
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
||||||||||||||||||
|
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||
|
|
0 0 |
1 1 |
6.5 |
13,5 |
29,3 |
58,5 |
7.2 |
15 |
32,5 |
65 |
||||||||||||
|
|
1 1 |
1 1 |
13 |
27 |
58,5 |
117 |
14,4 |
30 |
65 |
130 |
||||||||||||
|
|
2 |
1 1 |
19,5 |
40,5 |
87,8 |
175,5 |
21,7 |
45 |
97,5 |
195 |
||||||||||||
|
|
3 |
1 1 |
26 |
54 |
117 |
234 |
28,9 |
60 |
130 |
260 |
||||||||||||
|
|
4 |
1 1 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
||||||||||||
|
|
5 |
1 1 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
||||||||||||
|
|
6 |
1 1 |
58,5 |
121,5 |
263,3 |
526,5 |
65 |
135 |
292,5 |
585 |
||||||||||||
|
|
7 |
1 1 |
65 |
135 |
292,5 |
585 |
72,2 |
150 |
325 |
650 |
||||||||||||
|
|
8 |
1 1 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
||||||||||||
|
|
9 |
1 1 |
- |
180 |
390 |
780 |
- |
200 |
433,3 |
866,7 |
||||||||||||
|
|
Índice MCS |
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
||||||||||||||||||
|
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||
|
|
0 0 |
2 |
13 |
27 |
58,5 |
117 |
14,4 |
30 |
65 |
130 |
||||||||||||
|
|
1 1 |
2 |
26 |
54 |
117 |
234 |
28,9 |
60 |
130 |
260 |
||||||||||||
|
|
2 |
2 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
||||||||||||
|
|
3 |
2 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
||||||||||||
|
|
4 |
2 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
||||||||||||
|
|
5 |
2 |
104 |
216 |
468 |
936 |
115,6 |
240 |
520 |
1040 |
||||||||||||
|
|
6 |
2 |
117 |
243 |
526,5 |
1053 |
130 |
270 |
585 |
1170 |
||||||||||||
|
|
7 |
2 |
130 |
270 |
585 |
1170 |
144,4 |
300 |
650 |
1300 |
||||||||||||
|
|
8 |
2 |
156 |
324 |
702 |
1404 |
173,3 |
360 |
780 |
1560 |
||||||||||||
|
|
9 |
2 |
- |
360 |
780 |
1560 |
- |
400 |
866,7 |
1733,4 |
||||||||||||
|
|
Índice MCS |
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
||||||||||||||||||
|
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||
|
|
0 0 |
3 |
19,5 |
40,5 |
87,8 |
175,5 |
21,7 |
45 |
97,5 |
195 |
||||||||||||
|
|
1 1 |
3 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
||||||||||||
|
|
2 |
3 |
58,5 |
121,5 |
263,3 |
526,5 |
65 |
135 |
292,5 |
585 |
||||||||||||
|
|
3 |
3 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
||||||||||||
|
|
4 |
3 |
117 |
243 |
526,5 |
1053 |
130 |
270 |
585 |
1170 |
||||||||||||
|
|
5 |
3 |
156 |
324 |
702 |
1404 |
173,3 |
360 |
780 |
1560 |
||||||||||||
|
|
6 |
3 |
175,5 |
364,5 |
789,9 |
1579,5 |
195 |
405 |
877,5 |
1755 |
||||||||||||
|
|
7 |
3 |
195 |
405 |
877,5 |
1755 |
216,7 |
450 |
975 |
1950 |
||||||||||||
|
|
8 |
3 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
||||||||||||
|
|
9 |
3 |
260 |
540 |
1170 |
2340 |
288,9 |
600 |
1300 |
2600,1 |
||||||||||||
|
|
Índice MCS |
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
||||||||||||||||||
|
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||
|
|
0 0 |
4 |
26 |
54 |
117 |
234 |
28,8 |
60 |
130 |
260 |
||||||||||||
|
|
1 1 |
4 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
||||||||||||
|
|
2 |
4 |
78 |
162 |
351 |
702 |
86,6 |
180 |
390 |
780 |
||||||||||||
|
|
3 |
4 |
104 |
216 |
468 |
936 |
115,6 |
240 |
520 |
1040 |
||||||||||||
|
|
4 |
4 |
156 |
324 |
702 |
1404 |
173,4 |
360 |
780 |
1560 |
||||||||||||
|
|
5 |
4 |
208 |
432 |
936 |
1872 |
231,2 |
480 |
1040 |
2080 |
||||||||||||
|
|
6 |
4 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
||||||||||||
|
|
7 |
4 |
260 |
540 |
1170 |
2340 |
288,8 |
600 |
1300 |
2600 |
||||||||||||
|
|
8 |
4 |
312 |
648 |
1404 |
2808 |
346,6 |
720 |
1560 |
3120 |
||||||||||||
|
|
9 |
4 |
- |
720 |
1560 |
3120 |
- |
800 |
1733 |
3466,8 |
||||||||||||
|
|
Índice MCS |
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
|
|
|
|
|
|
||||||||||||
|
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
|
||||||||||||
|
|
0 0 |
8 |
52 |
108 |
234,4 |
468 |
57,6 |
120 |
260 |
|
||||||||||||
|
|
1 1 |
8 |
104 |
216 |
468 |
936 |
115,2 |
240 |
520 |
|
||||||||||||
|
|
2 |
8 |
156 |
324 |
702,4 |
1404 |
173,6 |
360 |
780 |
|
||||||||||||
|
|
3 |
8 |
208 |
432 |
936 |
1872 |
231,2 |
480 |
1040 |
|
||||||||||||
|
|
4 |
8 |
312 |
648 |
1404 |
2808 |
346,4 |
720 |
1560 |
|
||||||||||||
|
|
5 |
8 |
416 |
864 |
1872 |
3744 |
462,4 |
960 |
2080 |
|
||||||||||||
|
|
6 |
8 |
468 |
972 |
2106,4 |
4212 |
520 |
1080 |
2340 |
|
||||||||||||
|
|
7 |
8 |
520 |
1080 |
2340 |
4680 |
577,6 |
1200 |
2600 |
|
||||||||||||
|
|
8 |
8 |
624 |
1296 |
2808 |
5616 |
693,6 |
1440 |
3120 |
|
||||||||||||
|
|
Taxas de dados 802.11ax (20 MHz nas bandas de 2,4 e 5 GHz e 40, 80 e 160 MHz apenas na banda de 5 GHz): |
|||||||||||||||||||||
|
|
Índice MCS |
Fluxos espaciais |
IG = 1600 ns |
IG = 800 ns |
||||||||||||||||||
|
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||
|
|
0 0 |
1 1 |
4.3. |
8 |
17 |
34 |
4.3. |
9 |
18 |
36. |
||||||||||||
|
|
1 1 |
1 1 |
16 |
33 |
68 |
136 |
17 |
34 |
72 |
144 |
||||||||||||
|
|
2 |
1 1 |
24 |
49. |
102 |
204 |
26 |
52 |
108 |
216 |
||||||||||||
|
|
3 |
1 1 |
33 |
65 |
136 |
272 |
34 |
69 |
144 |
282 |
||||||||||||
|
|
4 |
1 1 |
49. |
98 |
204 |
408 |
52 |
103 |
216 |
432 |
||||||||||||
|
|
5 |
1 1 |
65 |
130 |
272 |
544 |
69 |
138 |
288 |
576 |
||||||||||||
|
|
6 |
1 1 |
73 |
146 |
306 |
613 |
77 |
155 |
324 |
649 |
||||||||||||
|
|
7 |
1 1 |
81 |
163 |
340 |
681 |
86 |
172 |
360 |
721 |
||||||||||||
|
|
8 |
1 1 |
98 |
195 |
408 |
817 |
103 |
207 |
432 |
865 |
||||||||||||
|
|
9 |
1 1 |
108 |
217 |
453 |
907 |
115 |
229 |
480 |
961 |
||||||||||||
|
|
10 |
1 1 |
122 |
244 |
510 |
1021 |
129 |
258 |
540 |
1081 |
||||||||||||
|
|
11 |
1 1 |
135 |
271 |
567 |
1134 |
143 |
287 |
600 |
1201 |
||||||||||||
|
|
0 0 |
2 |
8.6 |
16 |
34 |
68 |
8.6 |
18 |
36. |
72 |
||||||||||||
|
|
1 1 |
2 |
32. |
66. |
136 |
272 |
34 |
68 |
144 |
288 |
||||||||||||
|
|
2 |
2 |
48. |
98 |
204 |
408 |
52 |
104 |
216 |
432 |
||||||||||||
|
|
3 |
2 |
66. |
130 |
272 |
544 |
68 |
138 |
288 |
564 |
||||||||||||
|
|
4 |
2 |
98 |
196 |
408 |
816 |
104 |
206 |
432 |
864 |
||||||||||||
|
|
5 |
2 |
130 |
260 |
544 |
1088 |
138 |
276 |
576 |
1152 |
||||||||||||
|
|
6 |
2 |
146 |
292 |
612 |
1226 |
154 |
310 |
648 |
1298 |
||||||||||||
|
|
7 |
2 |
162 |
326 |
680 |
1362 |
172 |
344 |
720 |
1442 |
||||||||||||
|
|
8 |
2 |
196 |
390 |
816 |
1634 |
206 |
414 |
864 |
1730 |
||||||||||||
|
|
9 |
2 |
216 |
434 |
906 |
1814 |
230 |
458 |
960 |
1922 |
||||||||||||
|
|
10 |
2 |
244 |
488 |
1020 |
2042 |
258 |
516 |
1080 |
2162 |
||||||||||||
|
|
11 |
2 |
270 |
542 |
1134 |
2268 |
286 |
574 |
1200 |
2402 |
||||||||||||
|
|
0 0 |
3 |
12,9 |
24 |
51 |
102 |
12,9 |
27 |
54 |
108 |
||||||||||||
|
|
1 1 |
3 |
48. |
99 |
204 |
408 |
51 |
102 |
216 |
432 |
||||||||||||
|
|
2 |
3 |
72 |
147 |
306 |
612 |
78 |
156 |
324 |
648 |
||||||||||||
|
|
3 |
3 |
99 |
195 |
408 |
816 |
102 |
207 |
432 |
846 |
||||||||||||
|
|
4 |
3 |
147 |
294 |
612 |
1224 |
156 |
309 |
648 |
1296 |
||||||||||||
|
|
5 |
3 |
195 |
390 |
816 |
1632 |
207 |
414 |
864 |
1728 |
||||||||||||
|
|
6 |
3 |
219 |
438 |
918 |
1839 |
231 |
465 |
972 |
1947 |
||||||||||||
|
|
7 |
3 |
243 |
489 |
1020 |
2043 |
258 |
516 |
1080 |
2163 |
||||||||||||
|
|
8 |
3 |
294 |
585 |
1224 |
2451 |
309 |
621 |
1296 |
2595 |
||||||||||||
|
|
9 |
3 |
324 |
651 |
1359 |
2721 |
345 |
687 |
1440 |
2883 |
||||||||||||
|
|
10 |
3 |
366 |
732 |
1530 |
3063 |
387 |
774 |
1620 |
3243 |
||||||||||||
|
|
11 |
3 |
405 |
813 |
1701 |
3402 |
429 |
861 |
1800 |
3603 |
||||||||||||
|
|
0 0 |
4 |
17,2 |
32. |
68 |
136 |
17,2 |
36. |
72 |
144 |
||||||||||||
|
|
1 1 |
4 |
64 |
132 |
272 |
544 |
68 |
136 |
288 |
576 |
||||||||||||
|
|
2 |
4 |
96 |
196 |
408 |
816 |
104 |
208 |
432 |
864 |
||||||||||||
|
|
3 |
4 |
132 |
260 |
544 |
1088 |
136 |
276 |
576 |
1128 |
||||||||||||
|
|
4 |
4 |
196 |
392 |
816 |
1632 |
208 |
412 |
864 |
1728 |
||||||||||||
|
|
5 |
4 |
260 |
520 |
1088 |
2176 |
276 |
552 |
1152 |
2304 |
||||||||||||
|
|
6 |
4 |
292 |
584 |
1224 |
2452 |
308 |
620 |
1296 |
2596 |
||||||||||||
|
|
7 |
4 |
324 |
652 |
1360 |
2724 |
344 |
688 |
1440 |
2884 |
||||||||||||
|
|
8 |
4 |
392 |
780 |
1632 |
3268 |
412 |
828 |
1728 |
3460 |
||||||||||||
|
|
9 |
4 |
432 |
868 |
1812 |
3628 |
460 |
916 |
1920 |
3844 |
||||||||||||
|
|
10 |
4 |
488 |
976 |
2040 |
4084 |
516 |
1032 |
2160 |
4324 |
||||||||||||
|
|
11 |
4 |
540 |
1084 |
2268 |
4536 |
572 |
1148 |
2400 |
4804 |
||||||||||||
|
|
0 0 |
8 |
34 |
64 |
136 |
- |
34 |
72 |
144 |
- |
||||||||||||
|
|
1 1 |
8 |
128 |
264 |
544 |
- |
136 |
272 |
576 |
- |
||||||||||||
|
|
2 |
8 |
192 |
392 |
816 |
- |
208 |
416 |
864 |
- |
||||||||||||
|
|
3 |
8 |
264 |
520 |
1088 |
- |
272 |
552 |
1152 |
- |
||||||||||||
|
|
4 |
8 |
392 |
784 |
1632 |
- |
416 |
824 |
1728 |
- |
||||||||||||
|
|
5 |
8 |
520 |
1040 |
2176 |
- |
552 |
1104 |
2304 |
- |
||||||||||||
|
|
6 |
8 |
584 |
1168 |
2448 |
- |
616 |
1240 |
2592 |
- |
||||||||||||
|
|
7 |
8 |
648 |
1304 |
2720 |
- |
688 |
1376 |
2880 |
- |
||||||||||||
|
|
8 |
8 |
784 |
1560 |
3264 |
- |
824 |
1656 |
3456 |
- |
||||||||||||
|
|
9 |
8 |
864 |
1736 |
3624 |
- |
920 |
1832 |
3840 |
- |
||||||||||||
|
|
10 |
8 |
976 |
1952 |
4080 |
- |
1032 |
2064 |
4320 |
- |
||||||||||||
|
|
11 |
8 |
1080 |
2168 |
4536 |
- |
1144 |
2296 |
4800 |
- |
||||||||||||
| Transmitir energia e receber sensibilidade |
||||||||||||||||||||||
|
|
|
Rádio de 5 GHz |
Rádio de 2,4 GHz |
|||||||||||||||||||
|
|
Fluxos espaciais |
Potência total de transmissão (dBm) |
Sensibilidade de recepção (dBm) |
Potência total de transmissão (dBm) |
Sensibilidade de recepção (dBm) |
|||||||||||||||||
| 802.11 / 11b |
||||||||||||||||||||||
| 1 Mbps |
1 1 |
- |
- |
23 |
-98 |
|||||||||||||||||
| 11 Mbps |
1 1 |
- |
- |
23 |
-89 |
|||||||||||||||||
| 802.11a / g |
||||||||||||||||||||||
| 6 Mbps |
1 1 |
23 |
-95 |
23 |
-94 |
|||||||||||||||||
| 24 Mbps |
1 1 |
22 |
-88 |
22 |
-87 |
|||||||||||||||||
| 54 Mbps |
1 1 |
21 |
-79 |
20 |
-78 |
|||||||||||||||||
| 802.11n HT20 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-95 |
23 |
-94 |
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-84 |
22 |
-84 |
|||||||||||||||||
| MCS7 |
1 1 |
20 |
-77 |
20 |
-76 |
|||||||||||||||||
| MCS8 |
2 |
23 |
-95 |
23 |
-94 |
|||||||||||||||||
| MCS12 |
2 |
22 |
-83 |
22 |
-83 |
|||||||||||||||||
| MCS15 |
2 |
20 |
-76 |
20 |
-75 |
|||||||||||||||||
| MCS16 |
3 |
23 |
-94 |
23 |
-93 |
|||||||||||||||||
| MCS20 |
3 |
22 |
-82 |
22 |
-82 |
|||||||||||||||||
| MCS23 |
3 |
20 |
-75 |
20 |
-74 |
|||||||||||||||||
| MCS24 |
4 |
23 |
-93 |
23 |
-92 |
|||||||||||||||||
| MCS30 |
4 |
22 |
-81 |
22 |
-81 |
|||||||||||||||||
| MCS31 |
4 |
20 |
-74 |
20 |
-73 |
|||||||||||||||||
| 802.11n HT40 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-93 |
- |
- |
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-82 |
- |
- |
|||||||||||||||||
| MCS7 |
1 1 |
20 |
-75 |
- |
- |
|||||||||||||||||
| MCS8 |
2 |
23 |
-92 |
- |
- |
|||||||||||||||||
| MCS12 |
2 |
22 |
-81 |
- |
- |
|||||||||||||||||
| MCS15 |
2 |
20 |
-74 |
- |
- |
|||||||||||||||||
| MCS16 |
3 |
23 |
-91 |
- |
- |
|||||||||||||||||
| MCS20 |
3 |
22 |
-80 |
- |
- |
|||||||||||||||||
| MCS23 |
3 |
20 |
-73 |
- |
- |
|||||||||||||||||
| MCS24 |
4 |
23 |
-90 |
- |
- |
|||||||||||||||||
| MCS30 |
4 |
22 |
-79 |
- |
- |
|||||||||||||||||
| MCS31 |
4 |
20 |
-72 |
- |
- |
|||||||||||||||||
| 802.11ac VHT20 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-95 |
- |
- |
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-86 |
- |
- |
|||||||||||||||||
| MCS7 |
1 1 |
20 |
-79 |
- |
- |
|||||||||||||||||
| MCS8 |
1 1 |
20 |
-75 |
- |
- |
|||||||||||||||||
| MCS9 |
1 1 |
N / D |
N / D |
- |
- |
|||||||||||||||||
| MCS0 |
2 |
23 |
-95 |
- |
- |
|||||||||||||||||
| MCS4 |
2 |
22 |
-85 |
- |
- |
|||||||||||||||||
| MCS7 |
2 |
20 |
-78 |
- |
- |
|||||||||||||||||
| MCS8 |
2 |
20 |
-74 |
- |
- |
|||||||||||||||||
| MCS9 |
2 |
N / D |
N / D |
- |
- |
|||||||||||||||||
| MCS0 |
3 |
23 |
-95 |
- |
- |
|||||||||||||||||
| MCS4 |
3 |
22 |
-84 |
- |
- |
|||||||||||||||||
| MCS7 |
3 |
20 |
-77 |
- |
- |
|||||||||||||||||
| MCS8 |
3 |
20 |
-73 |
- |
- |
|||||||||||||||||
| MCS9 |
3 |
19 |
-72 |
- |
- |
|||||||||||||||||
| MCS0 |
4 |
23 |
-94 |
- |
- |
|||||||||||||||||
| MCS4 |
4 |
22 |
-83 |
- |
- |
|||||||||||||||||
| MCS7 |
4 |
20 |
-76 |
- |
- |
|||||||||||||||||
| MCS8 |
4 |
20 |
-72 |
- |
- |
|||||||||||||||||
| MCS9 |
4 |
19 |
-71 |
- |
- |
|||||||||||||||||
| 802.11ac VHT40 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-94 |
- |
- |
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-83 |
- |
- |
|||||||||||||||||
| MCS7 |
1 1 |
20 |
-77 |
- |
- |
|||||||||||||||||
| MCS8 |
1 1 |
19 |
-73 |
- |
- |
|||||||||||||||||
| MCS9 |
1 1 |
19 |
-71 |
- |
- |
|||||||||||||||||
| MCS0 |
2 |
23 |
-93 |
- |
- |
|||||||||||||||||
| MCS4 |
2 |
22 |
-82 |
- |
- |
|||||||||||||||||
| MCS7 |
2 |
20 |
-76 |
- |
- |
|||||||||||||||||
| MCS8 |
2 |
19 |
-72 |
- |
- |
|||||||||||||||||
| MCS9 |
2 |
19 |
-70 |
- |
- |
|||||||||||||||||
| MCS0 |
3 |
23 |
-92 |
- |
- |
|||||||||||||||||
| MCS4 |
3 |
22 |
-81 |
- |
- |
|||||||||||||||||
| MCS7 |
3 |
20 |
-75 |
- |
- |
|||||||||||||||||
| MCS8 |
3 |
19 |
-71 |
- |
- |
|||||||||||||||||
| MCS9 |
3 |
19 |
-69 |
- |
- |
|||||||||||||||||
| MCS0 |
4 |
23 |
-91 |
- |
- |
|||||||||||||||||
| MCS4 |
4 |
22 |
-80 |
- |
- |
|||||||||||||||||
| MCS7 |
4 |
20 |
-74 |
- |
- |
|||||||||||||||||
| MCS8 |
4 |
19 |
-70 |
- |
- |
|||||||||||||||||
| MCS9 |
4 |
19 |
-68 |
- |
- |
|||||||||||||||||
| 802.11ac VHT80 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-91 |
- |
- |
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-80 |
- |
- |
|||||||||||||||||
| MCS7 |
1 1 |
20 |
-73 |
- |
- |
|||||||||||||||||
| MCS8 |
1 1 |
19 |
-69 |
- |
- |
|||||||||||||||||
| MCS9 |
1 1 |
19 |
-67 |
- |
- |
|||||||||||||||||
| MCS0 |
2 |
23 |
-90 |
- |
- |
|||||||||||||||||
| MCS4 |
2 |
22 |
-79 |
- |
- |
|||||||||||||||||
| MCS7 |
2 |
20 |
-72 |
- |
- |
|||||||||||||||||
| MCS8 |
2 |
19 |
-68 |
- |
- |
|||||||||||||||||
| MCS9 |
2 |
19 |
-66 |
- |
- |
|||||||||||||||||
| MCS0 |
3 |
23 |
-89 |
- |
- |
|||||||||||||||||
| MCS4 |
3 |
22 |
-78 |
- |
- |
|||||||||||||||||
| MCS7 |
3 |
20 |
-71 |
- |
- |
|||||||||||||||||
| MCS8 |
3 |
19 |
-67 |
- |
- |
|||||||||||||||||
| MCS9 |
3 |
19 |
-65 |
- |
- |
|||||||||||||||||
| MCS0 |
4 |
23 |
-88 |
- |
- |
|||||||||||||||||
| MCS4 |
4 |
22 |
-77 |
- |
- |
|||||||||||||||||
| MCS7 |
4 |
20 |
-70 |
- |
- |
|||||||||||||||||
| MCS8 |
4 |
19 |
-66 |
- |
- |
|||||||||||||||||
| MCS9 |
4 |
19 |
-64 |
- |
- |
|||||||||||||||||
| 802.11ac VHT160 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-88 |
- |
- |
|||||||||||||||||
| MCS4 |
1 1 |
21 |
-78 |
- |
- |
|||||||||||||||||
| MCS7 |
1 1 |
19 |
-71 |
- |
- |
|||||||||||||||||
| MCS8 |
1 1 |
18 |
-67 |
- |
- |
|||||||||||||||||
| MCS9 |
1 1 |
18 |
-65 |
- |
- |
|||||||||||||||||
| MCS0 |
2 |
23 |
-87 |
- |
- |
|||||||||||||||||
| MCS4 |
2 |
21 |
-77 |
- |
- |
|||||||||||||||||
| MCS7 |
2 |
19 |
-70 |
- |
- |
|||||||||||||||||
| MCS8 |
2 |
18 |
-66 |
- |
- |
|||||||||||||||||
| MCS9 |
2 |
18 |
-64 |
- |
- |
|||||||||||||||||
| MCS0 |
3 |
23 |
-86 |
- |
- |
|||||||||||||||||
| MCS4 |
3 |
21 |
-76 |
- |
- |
|||||||||||||||||
| MCS7 |
3 |
19 |
-69 |
- |
- |
|||||||||||||||||
| MCS8 |
3 |
18 |
-65 |
- |
- |
|||||||||||||||||
| MCS9 |
3 |
18 |
-63 |
- |
- |
|||||||||||||||||
| MCS0 |
4 |
23 |
-85 |
- |
- |
|||||||||||||||||
| MCS4 |
4 |
21 |
-75 |
- |
- |
|||||||||||||||||
| MCS7 |
4 |
19 |
-68 |
- |
- |
|||||||||||||||||
| MCS8 |
4 |
18 |
-64 |
- |
- |
|||||||||||||||||
| MCS9 |
4 |
18 |
-62 |
- |
- |
|||||||||||||||||
| 802.11ax HE20 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-95 |
23 |
-94 |
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-86 |
22 |
-86 |
|||||||||||||||||
| MCS7 |
1 1 |
20 |
-79 |
20 |
-79 |
|||||||||||||||||
| MCS8 |
1 1 |
19 |
-76 |
19 |
-75 |
|||||||||||||||||
| MCS9 |
1 1 |
19 |
-74 |
19 |
-73 |
|||||||||||||||||
| MCS10 |
1 1 |
18 |
-71 |
17 |
-70 |
|||||||||||||||||
| MCS11 |
1 1 |
18 |
-68 |
16 |
-67 |
|||||||||||||||||
| MCS0 |
2 |
23 |
-95 |
23 |
-94 |
|||||||||||||||||
| MCS4 |
2 |
22 |
-85 |
22 |
-85 |
|||||||||||||||||
| MCS7 |
2 |
20 |
-78 |
20 |
-78 |
|||||||||||||||||
| MCS8 |
2 |
19 |
-75 |
19 |
-74 |
|||||||||||||||||
| MCS9 |
2 |
19 |
-73 |
19 |
-72 |
|||||||||||||||||
| MCS10 |
2 |
18 |
-70 |
17 |
-69 |
|||||||||||||||||
| MCS11 |
2 |
18 |
-67 |
16 |
-66 |
|||||||||||||||||
| MCS0 |
3 |
23 |
-95 |
23 |
-94 |
|||||||||||||||||
| MCS4 |
3 |
22 |
-84 |
22 |
-84 |
|||||||||||||||||
| MCS7 |
3 |
20 |
-77 |
20 |
-77 |
|||||||||||||||||
| MCS8 |
3 |
19 |
-74 |
19 |
-73 |
|||||||||||||||||
| MCS9 |
3 |
19 |
-72 |
19 |
-71 |
|||||||||||||||||
| MCS10 |
3 |
18 |
-69 |
17 |
-68 |
|||||||||||||||||
| MCS11 |
3 |
18 |
-66 |
16 |
-65 |
|||||||||||||||||
| MCS0 |
4 |
23 |
-94 |
23 |
-93 |
|||||||||||||||||
| MCS4 |
4 |
22 |
-83 |
22 |
-83 |
|||||||||||||||||
| MCS7 |
4 |
20 |
-76 |
20 |
-76 |
|||||||||||||||||
| MCS8 |
4 |
19 |
-73 |
19 |
-72 |
|||||||||||||||||
| MCS9 |
4 |
19 |
-71 |
19 |
-70 |
|||||||||||||||||
| MCS10 |
4 |
18 |
-68 |
17 |
-67 |
|||||||||||||||||
| MCS11 |
4 |
18 |
-65 |
16 |
-64 |
|||||||||||||||||
| 802.11ax HE40 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-94 |
|
|
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-84 |
|
|
|||||||||||||||||
| MCS7 |
1 1 |
20 |
-76 |
|
|
|||||||||||||||||
| MCS8 |
1 1 |
19 |
-73 |
|
|
|||||||||||||||||
| MCS9 |
1 1 |
19 |
-71 |
|
|
|||||||||||||||||
| MCS10 |
1 1 |
18 |
-68 |
|
|
|||||||||||||||||
| MCS11 |
1 1 |
18 |
-65 |
|
|
|||||||||||||||||
| MCS0 |
2 |
23 |
-93 |
|
|
|||||||||||||||||
| MCS4 |
2 |
22 |
-83 |
|
|
|||||||||||||||||
| MCS7 |
2 |
20 |
-75 |
|
|
|||||||||||||||||
| MCS8 |
2 |
19 |
-72 |
|
|
|||||||||||||||||
| MCS9 |
2 |
19 |
-70 |
|
|
|||||||||||||||||
| MCS10 |
2 |
18 |
-67 |
|
|
|||||||||||||||||
| MCS11 |
2 |
18 |
-64 |
|
|
|||||||||||||||||
| MCS0 |
3 |
23 |
-92 |
|
|
|||||||||||||||||
| MCS4 |
3 |
22 |
-82 |
|
|
|||||||||||||||||
| MCS7 |
3 |
20 |
-74 |
|
|
|||||||||||||||||
| MCS8 |
3 |
19 |
-71 |
|
|
|||||||||||||||||
| MCS9 |
3 |
19 |
-69 |
|
|
|||||||||||||||||
| MCS10 |
3 |
18 |
-66 |
|
|
|||||||||||||||||
| MCS11 |
3 |
18 |
-63 |
|
|
|||||||||||||||||
| MCS0 |
4 |
23 |
-91 |
|
|
|||||||||||||||||
| MCS4 |
4 |
22 |
-81 |
|
|
|||||||||||||||||
| MCS7 |
4 |
20 |
-73 |
|
|
|||||||||||||||||
| MCS8 |
4 |
19 |
-70 |
|
|
|||||||||||||||||
| MCS9 |
4 |
19 |
-68 |
|
|
|||||||||||||||||
| MCS10 |
4 |
18 |
-65 |
|
|
|||||||||||||||||
| MCS11 |
4 |
18 |
-62 |
|
|
|||||||||||||||||
| 802.11ax HE80 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-91 |
- |
- |
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-81 |
- |
- |
|||||||||||||||||
| MCS7 |
1 1 |
20 |
-74 |
- |
- |
|||||||||||||||||
| MCS8 |
1 1 |
19 |
-70 |
- |
- |
|||||||||||||||||
| MCS9 |
1 1 |
18 |
-68 |
- |
- |
|||||||||||||||||
| MCS10 |
1 1 |
17 |
-65 |
- |
- |
|||||||||||||||||
| MCS11 |
1 1 |
17 |
-63 |
- |
- |
|||||||||||||||||
| MCS0 |
2 |
23 |
-90 |
- |
- |
|||||||||||||||||
| MCS4 |
2 |
22 |
-80 |
- |
- |
|||||||||||||||||
| MCS7 |
2 |
20 |
-73 |
- |
- |
|||||||||||||||||
| MCS8 |
2 |
19 |
-69 |
- |
- |
|||||||||||||||||
| MCS9 |
2 |
18 |
-67 |
- |
- |
|||||||||||||||||
| MCS10 |
2 |
17 |
-64 |
- |
- |
|||||||||||||||||
| MCS11 |
2 |
17 |
-62 |
- |
- |
|||||||||||||||||
| MCS0 |
3 |
23 |
-89 |
- |
- |
|||||||||||||||||
| MCS4 |
3 |
22 |
-79 |
- |
- |
|||||||||||||||||
| MCS7 |
3 |
20 |
-72 |
- |
- |
|||||||||||||||||
| MCS8 |
3 |
19 |
-68 |
- |
- |
|||||||||||||||||
| MCS9 |
3 |
18 |
-66 |
- |
- |
|||||||||||||||||
| MCS10 |
3 |
17 |
-63 |
- |
- |
|||||||||||||||||
| MCS11 |
3 |
17 |
-61 |
- |
- |
|||||||||||||||||
| MCS0 |
4 |
23 |
-88 |
- |
- |
|||||||||||||||||
| MCS4 |
4 |
22 |
-78 |
- |
- |
|||||||||||||||||
| MCS7 |
4 |
20 |
-71 |
- |
- |
|||||||||||||||||
| MCS8 |
4 |
19 |
-67 |
- |
- |
|||||||||||||||||
| MCS9 |
4 |
18 |
-65 |
- |
- |
|||||||||||||||||
| MCS10 |
4 |
17 |
-62 |
- |
- |
|||||||||||||||||
| MCS11 |
4 |
17 |
-60 |
- |
- |
|||||||||||||||||
| 802.11ax HE160 |
||||||||||||||||||||||
| MCS0 |
1 1 |
23 |
-88 |
- |
- |
|||||||||||||||||
| MCS4 |
1 1 |
22 |
-79 |
- |
- |
|||||||||||||||||
| MCS7 |
1 1 |
18 |
-71 |
- |
- |
|||||||||||||||||
| MCS8 |
1 1 |
18 |
-67 |
- |
- |
|||||||||||||||||
| MCS9 |
1 1 |
17 |
-66 |
- |
- |
|||||||||||||||||
| MCS10 |
1 1 |
16 |
-61 |
- |
- |
|||||||||||||||||
| MCS11 |
1 1 |
16 |
-59 |
- |
- |
|||||||||||||||||
| MCS0 |
2 |
23 |
-87 |
- |
- |
|||||||||||||||||
| MCS4 |
2 |
22 |
-78 |
- |
- |
|||||||||||||||||
| MCS7 |
2 |
18 |
-70 |
- |
- |
|||||||||||||||||
| MCS8 |
2 |
18 |
-66 |
- |
- |
|||||||||||||||||
| MCS9 |
2 |
17 |
-65 |
- |
- |
|||||||||||||||||
| MCS10 |
2 |
16 |
-60 |
- |
- |
|||||||||||||||||
| MCS11 |
2 |
16 |
-58 |
- |
- |
|||||||||||||||||
| MCS0 |
3 |
23 |
-86 |
- |
- |
|||||||||||||||||
| MCS4 |
3 |
22 |
-77 |
- |
- |
|||||||||||||||||
| MCS7 |
3 |
18 |
-69 |
- |
- |
|||||||||||||||||
| MCS8 |
3 |
18 |
-65 |
- |
- |
|||||||||||||||||
| MCS9 |
3 |
17 |
-64 |
- |
- |
|||||||||||||||||
| MCS10 |
3 |
16 |
-59 |
- |
- |
|||||||||||||||||
| MCS11 |
3 |
16 |
-57 |
- |
- |
|||||||||||||||||
| MCS0 |
4 |
23 |
-85 |
- |
- |
|||||||||||||||||
| MCS4 |
4 |
22 |
-76 |
- |
- |
|||||||||||||||||
| MCS7 |
4 |
18 |
-68 |
- |
- |
|||||||||||||||||
| MCS8 |
4 |
18 |
-64 |
- |
- |
|||||||||||||||||
| MCS9 |
4 |
17 |
-63 |
- |
- |
|||||||||||||||||
| MCS10 |
4 |
16 |
-58 |
- |
- |
|||||||||||||||||
| MCS11 |
4 |
16 |
-56 |
- |
- |
|||||||||||||||||
Padrões de radiação da antena para o 9117AXI
Licenciamento e embalagem de software
Os pontos de acesso do Cisco Catalyst 9100 requerem licenciamento inteligente obrigatório. Isso fornece facilidade de uso para gerenciamento, consumo e rastreamento de licenças do Cisco DNA. O Cisco Catalyst 9100 usa pacotes que incluem pacotes de rede base bastante simplificados (Network Essentials e Network Advantage) e pacotes de software baseados em termos (Cisco DNA Essentials, Cisco DNA Advantage) como complementos. Os pacotes Cisco DNA, além dos recursos na caixa, também desbloqueiam funcionalidades adicionais no Cisco DNA Center, permitindo automação e garantia definidas por software com base em controlador em sua rede.
Os pontos de acesso do Cisco Catalyst 9100 podem suportar três tipos de licenças do Cisco DNA: Cisco DNA Essentials, Cisco DNA Advantage e Cisco DNA Premier. As licenças de DNA da Cisco fornecem inovações da Cisco no ponto de acesso. A licença do Cisco DNA também inclui as opções de licenciamento do Network Essentials e do Network Advantage, que abrangem fundamentos sem fio, como autenticação 802.1X, qualidade de serviço (QoS) e Plug and Play (PnP); telemetria e visibilidade e logon único (SSO), bem como controles de segurança. Esses componentes do Network Essentials e do Network Advantage são perpétuos e válidos por toda a vida útil do ponto de acesso. As licenças de assinatura do Cisco DNA devem ser adquiridas por um período de assinatura de 3, 5 ou 7 anos. No entanto, após a expiração da licença do Cisco DNA, os recursos do Cisco DNA expirarão,
Observe que não é necessário implantar o Cisco DNA Center apenas para usar um dos pacotes acima. Consulte https://www.cisco.com/c/dam/en/us/products/collateral/software/one-wireless-subscription/q-and-a-c67-739601.pdf para obter detalhes adicionais sobre o Essentials e Pacotes Advantage.
Para obter informações sobre o suporte a recursos, consulte as Notas da versão do Cisco Catalyst 9100.
Gerenciando licenças com contas inteligentes
A criação de contas inteligentes usando o Cisco Smart Software Manager (CSSM) permite solicitar dispositivos e pacotes de licença e também gerenciar suas licenças de software em um site centralizado. Você pode configurar a Conta Inteligente para receber alertas diários por e-mail e ser notificado sobre as licenças adicionais expiradas que deseja renovar. Uma conta inteligente é obrigatória para os pontos de acesso do Cisco Catalyst 9100. Para obter mais informações sobre a conta inteligente, consulte https://www.cisco.com/go/smartaccounts .
Para conectar quaisquer pontos de acesso ao controlador , são necessárias assinaturas de software Cisco DNA. Para ter o direito de se conectar a um Controlador sem fio Cisco Catalyst 9800 Series, o ponto de acesso requer uma licença de assinatura do Cisco DNA.

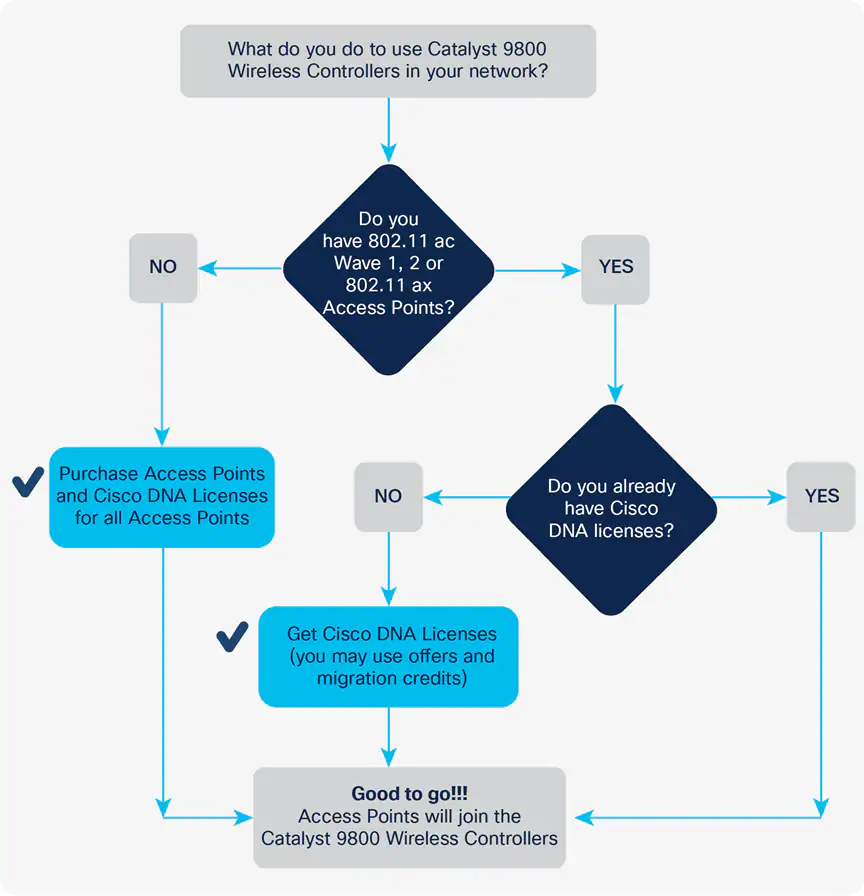

Determinando os requisitos de licença para pontos de acesso que se conectam aos controladores sem fio Cisco Catalyst 9800 Series
Os pontos de conexão que se conectam ao Catalyst 9800 possuem pacotes de assinatura de software novos e simplificados.
Eles podem suportar três camadas do software Cisco DNA: Cisco DNA Essentials, Cisco DNA Advantage e Cisco DNA Premier.
As assinaturas de software de DNA da Cisco fornecem inovações da Cisco no AP. Eles também incluem opções perpétuas de licenciamento do Network Essentials e do Network Advantage, que abrangem fundamentos sem fio, como autenticação 802.1x, QoS, PnP etc., telemetria e visibilidade, SSO, bem como controles de segurança.
O software de assinatura do Cisco DNA deve ser adquirido por um período de assinatura de 3, 5 ou 7 anos. Contudo. no vencimento, os recursos do Cisco DNA expirarão, enquanto os recursos Network Essentials e Network Advantage permanecerão.
Para a lista completa de recursos do Cisco DNA Software, incluindo o perpétuo Network Essentials e Network Advantage, consulte a matriz de recursos:
Dois modos de licenciamento estão disponíveis:
● Licenciamento inteligente (SL) simplifica e adiciona flexibilidade ao licenciamento. Isto é:
◦ Simples: adquira, implante e gerencie licenças com facilidade. Os dispositivos se registram automaticamente, eliminando a necessidade de PAKs (Chaves de Ativação de Produto).
◦ Flexível: direitos de licença de pool em uma única conta. Mova licenças livremente pela rede, onde você precisar.
◦ Inteligente: gerencie suas implantações de licenças com visibilidade em tempo real da propriedade e do consumo.
● Reserva Específica de Licença (SLR) é um recurso usado em redes altamente seguras. Ele fornece um método para os clientes implantarem uma licença de software em um dispositivo (instância do produto) sem comunicar informações de uso à Cisco. Não há comunicação com a Cisco ou um satélite. As licenças são reservadas para todos os controladores. É licenciamento baseado em nó.
Quatro níveis de licença são suportados nos controladores sem fio Cisco Catalyst 9800 Series. Os controladores podem ser configurados para funcionar em qualquer um dos quatro níveis.
● Cisco DNA Essentials: nesse nível, o conjunto de recursos do Cisco DNA Essentials será suportado.
● Cisco DNA Advantage: nesse nível, o conjunto de recursos do Cisco DNA Advantage será suportado.
● NE: nesse nível, o conjunto de recursos do Network Essentials será suportado.
● NA: nesse nível, o conjunto de recursos do Network Advantage será suportado.
O Cisco DNA Premier é um pacote com licenças ISE e Cisco DNA Spaces Extend. Ele inclui o Cisco DNA Advantage, portanto, nesse nível, o conjunto de recursos do Cisco DNA Advantage será suportado. Para os clientes que adquirirem o Cisco DNA Essentials, o Network Essentials será suportado e continuará funcionando mesmo após a expiração do prazo. E para os clientes que adquirirem o Cisco DNA Advantage ou o Cisco DNA Premier, o Network Advantage será suportado e continuará funcionando mesmo após o término do prazo.
A inicialização inicial do controlador será no nível do Cisco DNA Advantage.
Os pontos de acesso da série Cisco Catalyst 9117AX vêm com uma garantia vitalícia limitada que oferece cobertura total da garantia do hardware enquanto o usuário final original continuar a possuir ou usar o produto. A garantia inclui substituição de hardware com antecedência de 10 dias e garante que a mídia do software fique livre de defeitos por 90 dias. Para mais detalhes, visite https://www.cisco.com/go/warranty .
Comece hoje mesmo o seu projeto de Catalyst 9117 Cisco com a nossa equipe de Serviços Profissionais.
Orientação especializada para criar uma base para obter resultados extraordinários com uma rede que prevê e se adapta, e protege seus negócios.?
Fale com um especialista em Catalyst 9117 da Cisco!
