Access Point Cisco Catalyst 9120AX Wi-Fi 6
Os Cisco ® Catalyst ® Pontos 9120AX Series de acesso são a próxima geração de pontos de acesso corporativo. Eles são resilientes, seguros e inteligentes.
Cisco Catalyst 9120AX Series
Estamos mais dependentes de nossas redes sem fio do que nunca. Dispositivos adicionais se conectam à rede todos os anos e os pontos de acesso da série Cisco Catalyst 9120AX proporcionam uma experiência perfeita em qualquer lugar para todos. Indo além do padrão Wi-Fi 6 (802.11ax), a Série 9120AX fornece segurança integrada, resiliência e flexibilidade operacional, além de maior inteligência de rede.
Estendendo a rede baseada na intenção da Cisco e perfeita para redes de todos os tamanhos, a série Cisco Catalyst 9120AX se adapta às crescentes demandas da IoT, ao mesmo tempo em que apoia totalmente as mais recentes inovações e novas tecnologias. Além disso, a série 9120AX é líder em desempenho, segurança e análise.
Os pontos de acesso da série Cisco Catalyst 9120AX, combinados com o Cisco DNA, são produtos de classe empresarial que atenderão às suas necessidades atuais e futuras. Esses pontos de acesso são a primeira etapa na atualização da sua rede, para que você possa aproveitar melhor todos os recursos e benefícios que o Wi-Fi 6 oferece.
Características principais:
● Quatro rádios: rádio flexível de 5 GHz (4x4) com 2,4 ou 5 GHz (4x4), mecanismo de RF unificado e 802.15.4 para IoT 01
● OFDMA e MU-MIMO
● Suporte a vários dígitos
● Antena interna ou externa e também antena externa para instalações profissionais
● Disponível com o controlador sem fio incorporado opcional
Suporte a recursos futuros:
● Pronto para IoT (BLE, Zigbee e outros dispositivos 802.15.4 multiprotocolo) **
** = Suporte futuro
Os pontos de acesso da série Cisco Catalyst 9120AX suportam OFDMA (Orthogonal Frequency Division Multiple Access) e OFUMA (Multiple-Input, Multiple-Output) multiusuário, oferecendo desempenho mais previsível para aplicativos avançados e IoT. Além disso, com até 2,5 Gbps com compatibilidade Ethernet NBASE-T e IEEE 802.3bz, a série 9120AX pode descarregar perfeitamente o tráfego de rede sem gargalos. Com a tecnologia Multigigit da Cisco, você pode usar o cabeamento Categoria 5e ou 6 existente para atingir velocidades de até 2,5 Gbps, permitindo taxas de transferência mais altas com custo mínimo. E com diferentes opções de antena, você pode decidir qual opção funciona melhor para você.
Com a série 9120AX, você pode proteger trabalhadores remotos ou o micro-escritório. Qualquer ponto de acesso Cisco Aironet ou Catalyst pode funcionar como um OfficeExtend Access Point (OEAP). Com um OEAP, um funcionário em casa ou em um micro-escritório temporário terá acesso ao SSID corporativo e à rede corporativa sem a necessidade de configurar uma VPN ou ter qualquer conhecimento técnico avançado.
A Rede Definida pelo Usuário da Cisco, um recurso disponível no Cisco DNA Center, permite que a TI dê aos usuários finais o controle de sua própria partição de rede sem fio em uma rede compartilhada. Os usuários finais podem implantar remotamente e com segurança seus dispositivos nessa rede. Perfeito para dormitórios de universidades ou estadias prolongadas em hospitais, o Cisco User Defined Network concede segurança e controle ao dispositivo, permitindo que cada usuário escolha quem pode se conectar à sua rede. (Disponível na segunda metade do ano civil de 2020).
O painel de prontidão do Wi-Fi 6 é um novo painel no menu Garantia do Cisco DNA Center. Ele examinará o inventário de todos os dispositivos na rede e verificará a compatibilidade de dispositivos, software e clientes com o novo padrão Wi-Fi 6. Após a atualização, a análise sem fio avançada indicará ganhos de desempenho e capacidade como resultado da implantação do Wi-Fi 6. Essa é uma ferramenta incrível que ajudará sua equipe a definir onde e como a rede sem fio deve ser atualizada. Ele também fornecerá informações sobre a distribuição do ponto de acesso por protocolo (802.11 ac / n / abg), a eficiência do tempo de antena sem fio por protocolo e métricas granulares de desempenho.
Tabela 1. Recursos e benefícios
| Característica |
Benefícios |
| Wi-Fi 6 (802.11ax) |
O padrão emergente IEEE 802.11ax, também conhecido como High-Efficiency-Wireless (HEW) ou Wi-Fi 6, baseia-se no 802.11ac. Ele oferece uma melhor experiência em ambientes típicos com desempenho mais previsível para aplicativos avançados, como vídeo 4K ou 8K, aplicativos de colaboração de alta densidade e alta definição, escritórios totalmente sem fio e IoT. O Wi-Fi 6 foi projetado para usar as bandas de 2,4 GHz e 5 GHz, diferentemente do padrão 802.11ac. |

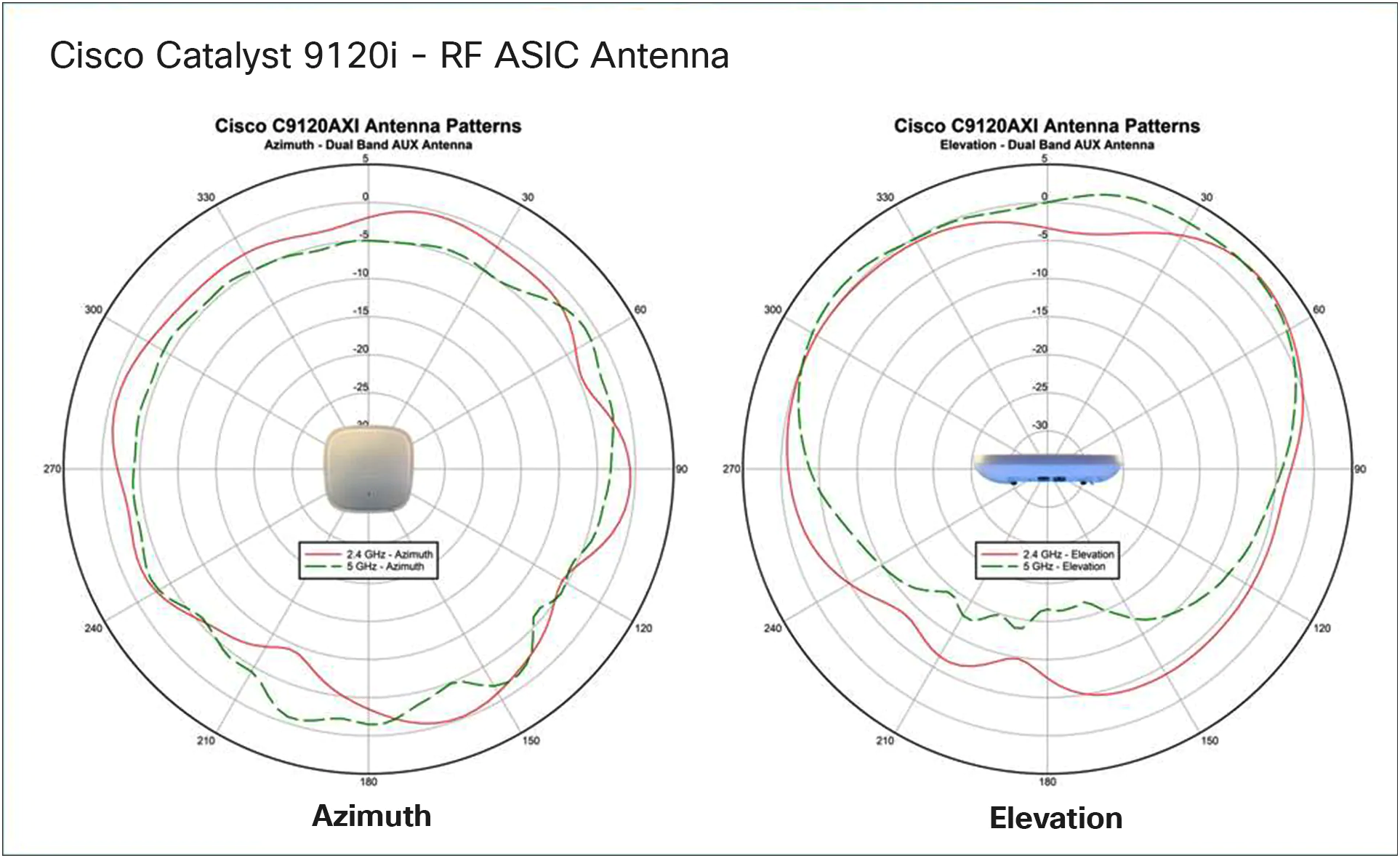

| Cisco RF ASIC |
O Cisco RF ASIC é um rádio definido por software (SDR) totalmente integrado que pode executar análises avançadas do espectro de RF e oferece recursos como Cisco CleanAir ® , sistema de prevenção de intrusões sem fio (wIPS), localização rápida * e detecção DFS. |
| OFDMA de ligação ascendente / ligação descendente |
O planejamento baseado em OFDMA divide a largura de banda em pedaços menores chamados Unidades de Recursos (RUs), que podem ser alocadas a clientes individuais nas direções de downlink e uplink para reduzir a sobrecarga e a latência. |
| Tecnologia MU ‑ MIMO |
Com suporte para quatro fluxos espaciais, o MU-MIMO permite que os pontos de acesso dividam fluxos espaciais entre dispositivos clientes, para maximizar a taxa de transferência. |
| Coloração BSS |
A reutilização espacial (também conhecida como coloração Basic Service Set [BSS]) permite que os pontos de acesso e seus clientes diferenciem entre BSSs, permitindo assim transmissões mais simultâneas. |
| Hora de despertar alvo |
Um novo modo de economia de energia chamado Target Wake Time (TWT) permite que o cliente permaneça no sono e acorde apenas em horários pré-programados (de destino) para trocar dados com o ponto de acesso. Isso oferece economia significativa de energia para dispositivos operados por bateria, de até 3x a 4x em comparação com 802.11n e 802.11ac. |
| Captura inteligente |
O Intelligent Capture investiga a rede e fornece análises profundas ao Cisco DNA Center. O software pode rastrear mais de 240 anomalias e revisar instantaneamente todos os pacotes sob demanda, simulando o administrador de rede no local. O Intelligent Capture permite decisões mais informadas em suas redes sem fio. |
| Atribuição flexível de rádio |
Permite que os pontos de acesso determinem de forma inteligente o modo operacional de atender rádios com base no ambiente de RF. Os pontos de acesso podem operar nos seguintes modos:
● Modo de 2,4 GHz e 5 GHz: um rádio atenderá clientes no modo 2,4 GHz, enquanto o outro atenderá clientes no modo 5 GHz.
● Modo duplo de 5 GHz: os dois rádios dentro do ponto de acesso operam na banda de 5 GHz, maximizando os benefícios do Wi-Fi 6 e aumentando a capacidade do dispositivo cliente.
|
| Suporte de rádio duplo de 5 GHz |
Permite que ambos os rádios operem no modo de atendimento ao cliente de 5 GHz, permitindo uma velocidade sem fio de 5,2 Gbps (2 x 2,6 Gbps) líder do setor, aumentando a capacidade do cliente. |
| Conector de antena inteligente |
Um segundo conector de antena física inteligente está incluído nos pontos de acesso da série 9120AX com uma antena externa. Esse conector fornece flexibilidade avançada de projeto de rede para ambientes de alta densidade e grandes áreas abertas, como auditórios, centros de convenções, bibliotecas, lanchonetes e arenas / estádios, permitindo que dois conjuntos de antenas sejam conectados e ativos em um único ponto de acesso. |
| Controlador sem fio incorporado da Cisco |
Os pontos de acesso Wi-Fi 6 da série 9120AX estão disponíveis com um controlador embutido. O Cisco Embedded Wireless Controller nos pontos de acesso do Catalyst 9100 fornece uma opção fácil de implantar e gerenciar que não requer um dispositivo físico. O controle reside no ponto de acesso, para que não haja presença ou complexidade adicional. E, como usa o código Cisco Catalyst 9800 Series, é fácil migrar sua rede à medida que suas necessidades aumentam. |
| Suporte Ethernet multigigit |
Fornece velocidades de ligação ascendente de 2,5 Gbps, além de 100 Mbps e 1 Gbps. Todas as velocidades são suportadas no cabeamento de Categoria 5e para um primeiro setor, bem como no cabeamento 10GBASE-T (IEEE 802.3bz). |

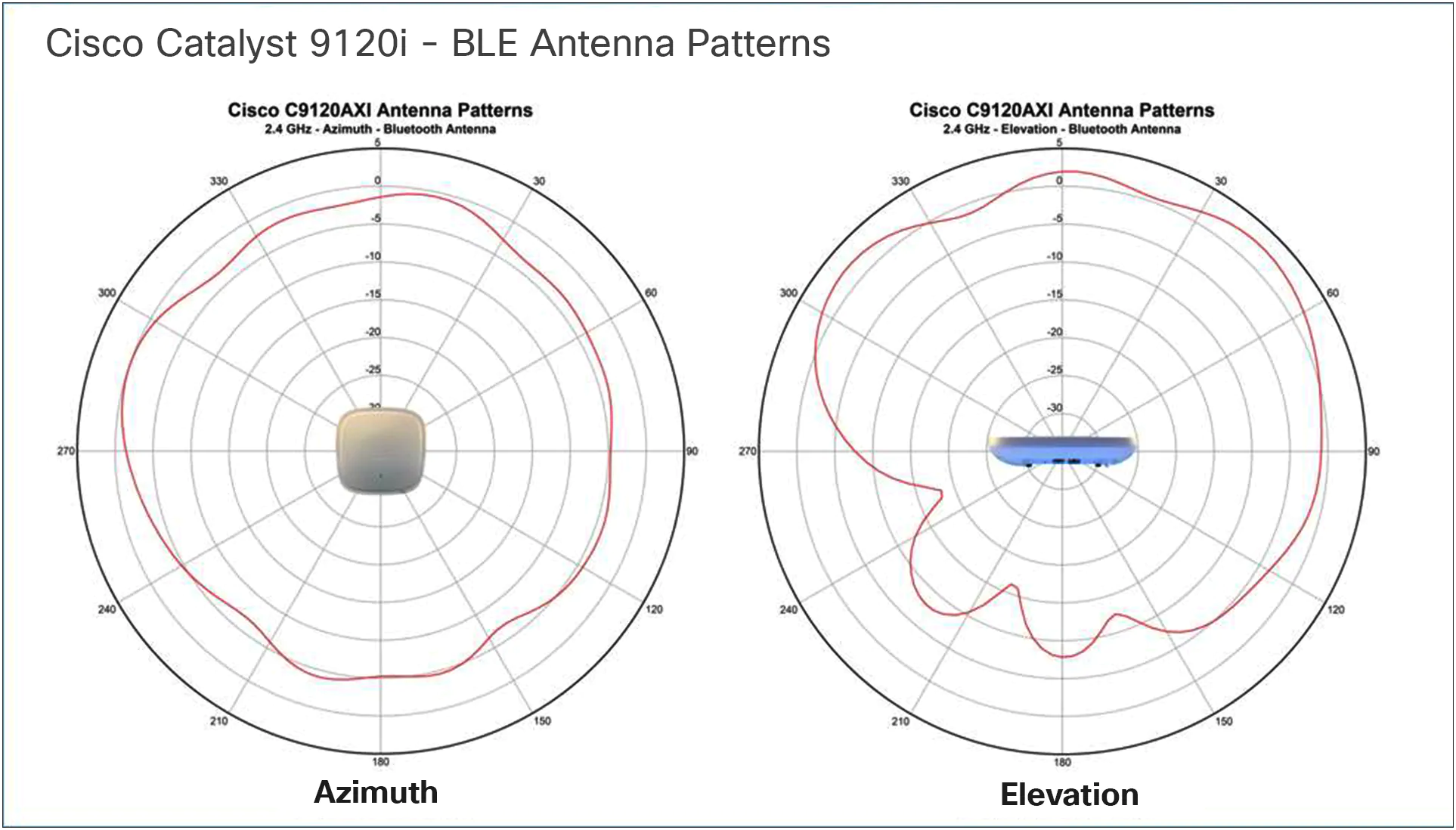

| Bluetooth 5 |
Rádio integrado Bluetooth Low Energy (BLE) 5 para ativar casos de uso da IoT, como rastreamento de localização e busca de rotas. |
| Suporte de contêiner para aplicativos |
Permite recursos de computação de ponta para aplicativos de IoT no ponto de acesso do host. |
| Recursos da Apple |
A Apple e a Cisco fizeram parceria para criar uma experiência móvel ideal para dispositivos iOS em redes corporativas baseadas nas tecnologias da Cisco. Usando novos recursos no iOS 10, em combinação com o mais recente software e hardware da Cisco, as empresas agora podem usar com mais eficiência sua infraestrutura de rede para oferecer uma experiência aprimorada ao usuário em todos os aplicativos de negócios. No centro da colaboração, há um aperto de mão exclusivo entre os dispositivos Cisco WLAN e Apple. Esse handshake permite que a Cisco WLAN forneça uma experiência de roaming Wi-Fi ideal para dispositivos Apple. Além disso, a WLAN da Cisco confia nos dispositivos Apple e dá tratamento prioritário aos aplicativos críticos para os negócios especificados pelo dispositivo Apple. Esse recurso também é conhecido como Fast Lane. |
Note: Features available in a future release: Target Wake Time, BSS coloring, Uplink/downlink OFDMA, Cisco Intelligent Capture
Resilient - steady performance in demanding environments
Network infrastructure that upgrades to Wi-Fi 6 enables devices to get up to a 4x capacity boost to support the additional devices connected to the network as well as the data that they generate. Wi-Fi 6 will offer Multigigabit performance, with seamless connectivity and higher throughput compared to the 802.11ac standard. This means you’ll see your network run more smoothly. With support for BSS coloring, the new standard eases high-density environments by allowing simultaneous transmissions, ultimately increasing network capacity, customer interactions, and value-add services. BSS coloring allows the limited channels in the 2.4 GHz band to have better spectral reuse, benefiting IoT and 2.4-GHz clients.
O Wi-Fi 6, com melhor coordenação do tempo de trânsito de e para os dispositivos, também trará uma redução na latência e uma maior confiabilidade, permitindo centenas de dispositivos por ponto de acesso. Isso permite que os dispositivos IoT sejam implantados de forma confiável em escala. E uma experiência geral aprimorada do usuário também será vista, pois o Wi-Fi 6 melhorará a vida útil da bateria de dispositivos como smartphones, tablets e dispositivos IoT, quando comparados aos padrões anteriores. Para mais detalhes sobre o Wi-Fi 6, consulte o white paper técnico da Cisco no Wi-Fi 6.
Os sistemas confiáveis criados com o Cisco Trust Anchor Technologies fornecem uma base altamente segura para os produtos da Cisco. Com os pontos de acesso do Cisco Catalyst 9100, essas tecnologias permitem garantia de autenticidade de hardware e software para confiança na cadeia de suprimentos e forte mitigação contra ataques intermediários que comprometem software e firmware. Os recursos do Trust Anchor incluem:
● Assinatura de imagem: as imagens assinadas criptograficamente garantem que o firmware, o BIOS e outros softwares sejam autênticos e não modificados. À medida que o sistema é inicializado, as assinaturas de software do sistema são verificadas quanto à integridade.
● Inicialização segura: a tecnologia Cisco Secure Boot ancora a cadeia de confiança da sequência de inicialização em hardware imutável, atenuando ameaças contra o estado fundamental de um sistema e o software a ser carregado, independentemente do nível de privilégio do usuário. Ele fornece proteção em camadas contra a persistência de firmware modificado ilicitamente.
● Módulo Cisco Trust Anchor: uma solução criptográfica forte e resistente a violações, fornece garantia de autenticidade de hardware para identificar exclusivamente o produto, de modo que sua origem possa ser confirmada pela Cisco. Isso garante que o produto é genuíno.
Redesenhado esteticamente para empresas de próxima geração
Os pontos de acesso Cisco Catalyst 9100 são construídos desde o início, com uma nova aparência aerodinâmica e acabamento suave, integrando excelência de RF e tecnologias de próxima geração para fornecer uma melhor experiência sem fio da categoria, sem compromisso. Embora tenha vários recursos de alto desempenho, o hardware foi redesenhado para oferecer maior eficiência em um formato mais compacto, tornando comuns as implantações de Wi-Fi visualmente atraentes.
O emparelhamento dos pontos de acesso do Cisco Catalyst 9120AX Series com o Cisco DNA permite uma transformação total da rede. O Cisco DNA permite que você realmente entenda sua rede com análises em tempo real, detecte e contenha rapidamente ameaças à segurança e forneça facilmente consistência em toda a rede por meio de automação e virtualização.
O DNA da Cisco com acesso definido por software (SD-Access) é a estrutura de rede que potencializa os negócios. É uma arquitetura aberta e extensível, orientada por software, que acelera e simplifica as operações de rede da sua empresa. A arquitetura programável libera sua equipe de TI de tarefas repetitivas e demoradas de configuração de rede, para que possam se concentrar na inovação que transforma positivamente seus negócios. Ao desacoplar as funções de rede do hardware, você pode criar e gerenciar toda a sua rede com e sem fio a partir de uma única interface de usuário. O SD-Access permite a automação baseada em políticas da borda à nuvem com recursos fundamentais. Esses incluem:
● Implantação simplificada de dispositivos
● Gerenciamento unificado de redes com e sem fio
● Virtualização e segmentação de rede
● Políticas baseadas em grupo
● Análise baseada em contexto
Os pontos de acesso da série Cisco Catalyst 9120AX suportam acesso definido por software, a arquitetura corporativa líder da Cisco.
Trabalhando juntos, o Cisco Catalyst 9120AX Series e o Cisco DNA oferecem recursos como:
● Espaços de DNA da Cisco
● Mecanismo de serviços de identidade da Cisco
● Análise e garantia do DNA da Cisco
O resultado? Sua rede permanece relevante, torna-se pronta para o digital e é a força vital da sua organização.
Tabela 2. Especificações
| Item |
Especificação |
|||||||||||||||
| Números de peça |
Ponto de acesso Cisco Catalyst 9120AXI: ambientes internos, com antenas internas
● C9120AXI-x: Cisco Catalyst 9120AX Series
Cisco Catalyst 9120AXE Access Point: Indoor, challenging environments, with external antennas
● C9120AXE-x: Cisco Catalyst 9120AX Series
Cisco Catalyst 9120AXP Access Point: Indoor, professional installations
● C9120AXP-x: Cisco Catalyst 9120AX Series
Cisco Catalyst 9120AXI Access Point: Indoor environments, with internal antennas, with embedded wireless controller
● C9120AXI-EWC-x: Cisco Catalyst 9120AX Series
Cisco Catalyst 9120AXE Access Point: Indoor, challenging environments, with external antennas, with embedded wireless controller
● C9120AXE-EWC-x: Cisco Catalyst 9120AX Series
Cisco Catalyst 9120AXP Access Point: Indoor, professional installations, with embedded wireless controller
● C9120AXP-EWC-x: Cisco Catalyst 9120AX Series
Regulatory domains: (x = regulatory domain) Customers are responsible for verifying approval for use in their individual countries. To verify approval and to identify the regulatory domain that corresponds to a particular country, visit https://www.cisco.com/go/aironet/compliance. Not all regulatory domains have been approved. As they are approved, the part numbers will be available on the Global Price List. Cisco Wireless LAN Services
● AS-WLAN-CNSLT:
Cisco Wireless LAN Network Planning and Design Service
● AS-WLAN-CNSLT:
Cisco Wireless LAN 802.11n Migration Service
● AS-WLAN-CNSLT:
Cisco Wireless LAN Performance and Security Assessment Service
|
|||||||||||||||
| Software |
● Cisco Unified Wireless Network Software Release 8.9.x or later
● Cisco IOS
® XE Software Release 16.11 with AP Device Pack, or later
|
|||||||||||||||
| Supported wireless LAN controllers |
● Cisco Catalyst 9800 Series Wireless Controllers
● Cisco 3500, 5520, and 8540 Series Wireless Controllers and Cisco Virtual Wireless Controller
|
|||||||||||||||
| 802.11n version 2.0 (and related) capabilities |
● 4x4 MIMO with four spatial streams
● Maximal Ratio Combining (MRC)
● 802.11n and 802.11a/g beamforming
● 20- and 40-MHz channels
● PHY data rates up to 890 Mbps (40 MHz with 5 GHz and 20 MHz with 2.4 GHz)
● Packet aggregation: A-MPDU (transmit and receive), A-MSDU (transmit and receive)
● 802.11 Dynamic Frequency Selection (DFS)
● Cyclic Shift Diversity (CSD) support
|
|||||||||||||||
| 802.11ac |
● 4x4 downlink MU-MIMO with four spatial streams
● MRC
● 802.11ac beamforming
● 20-, 40-, 80-, and 160-MHz channels
● PHY data rates up to 3.47 Gbps (160 MHz with 5 GHz)
● Packet aggregation: A-MPDU (transmit and receive), A-MSDU (transmit and receive)
● 802.11 DFS
● CSD support
|
|||||||||||||||
| 802.11ax |
● 4x4 downlink MU-MIMO with four spatial streams
● Uplink/downlink OFDMA
● TWT
● BSS coloring
● MRC
● 802.11ax beamforming
● 20-, 40-, 80-, and 160-MHz channels
● PHY data rates up to 5.38 Gbps (160 MHz with 5 GHz and 20 MHz with 2.4 GHz)
● Packet aggregation: A-MPDU (transmit and receive), A-MSDU (transmit and receive)
● 802.11 DFS
● CSD support
|
|||||||||||||||

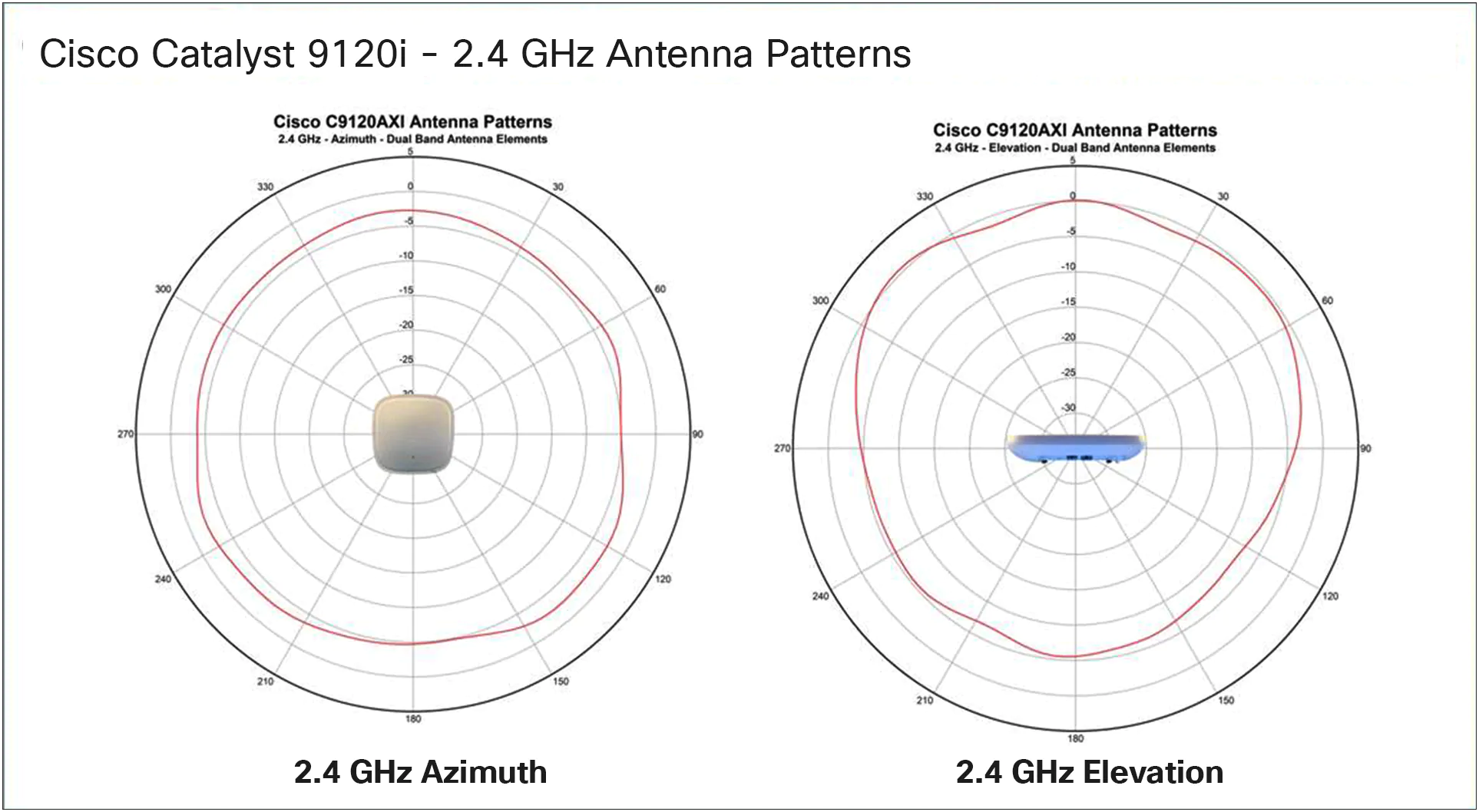

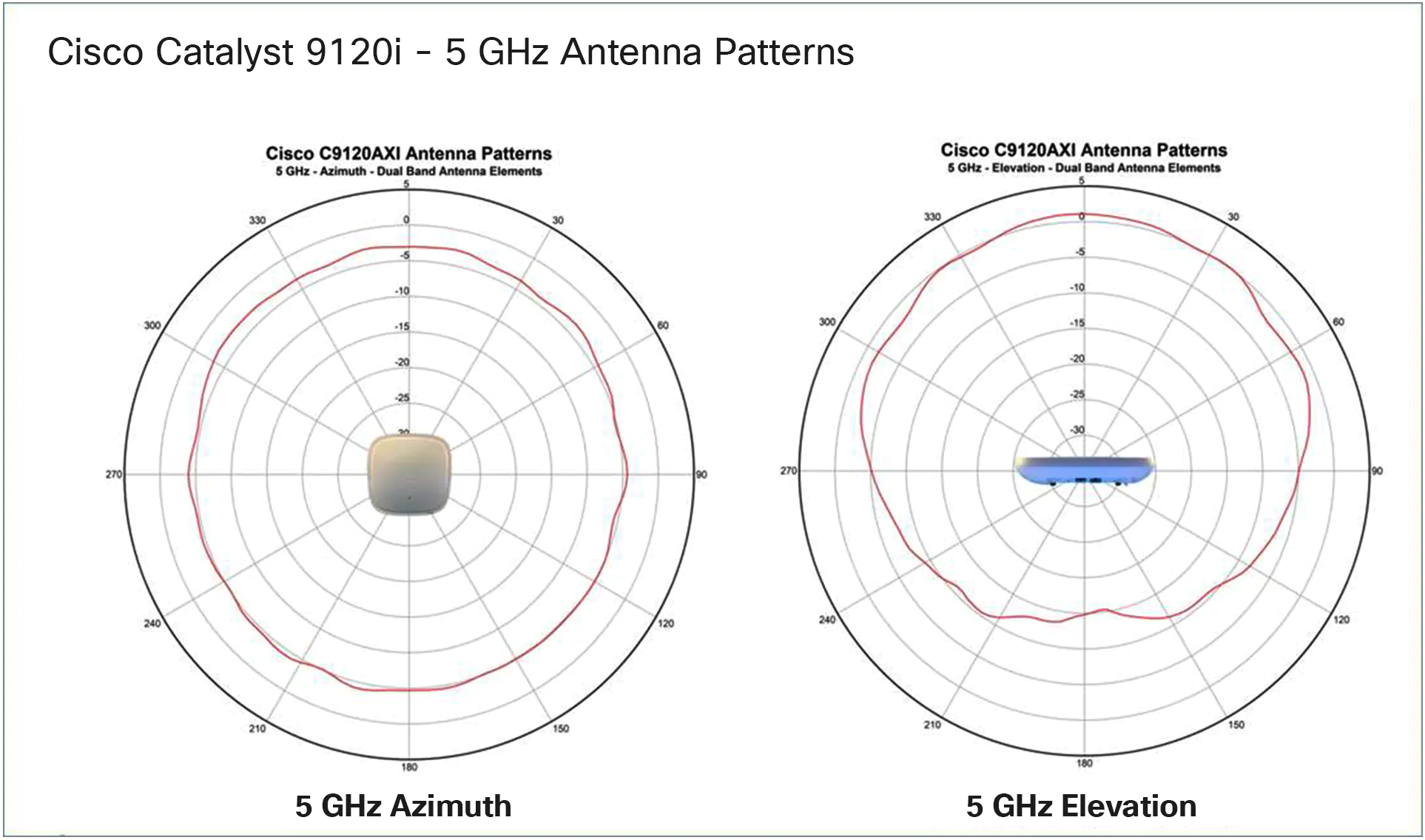

| Integrated antenna |
Flexible radio (either on 2.4GHz or on 5GHz)
● 2.4 GHz, peak gain 4 dBi, internal antenna, omnidirectional in azimuth
● 5 GHz, ganho de pico 5 dBi, antena interna, omnidirecional em azimute

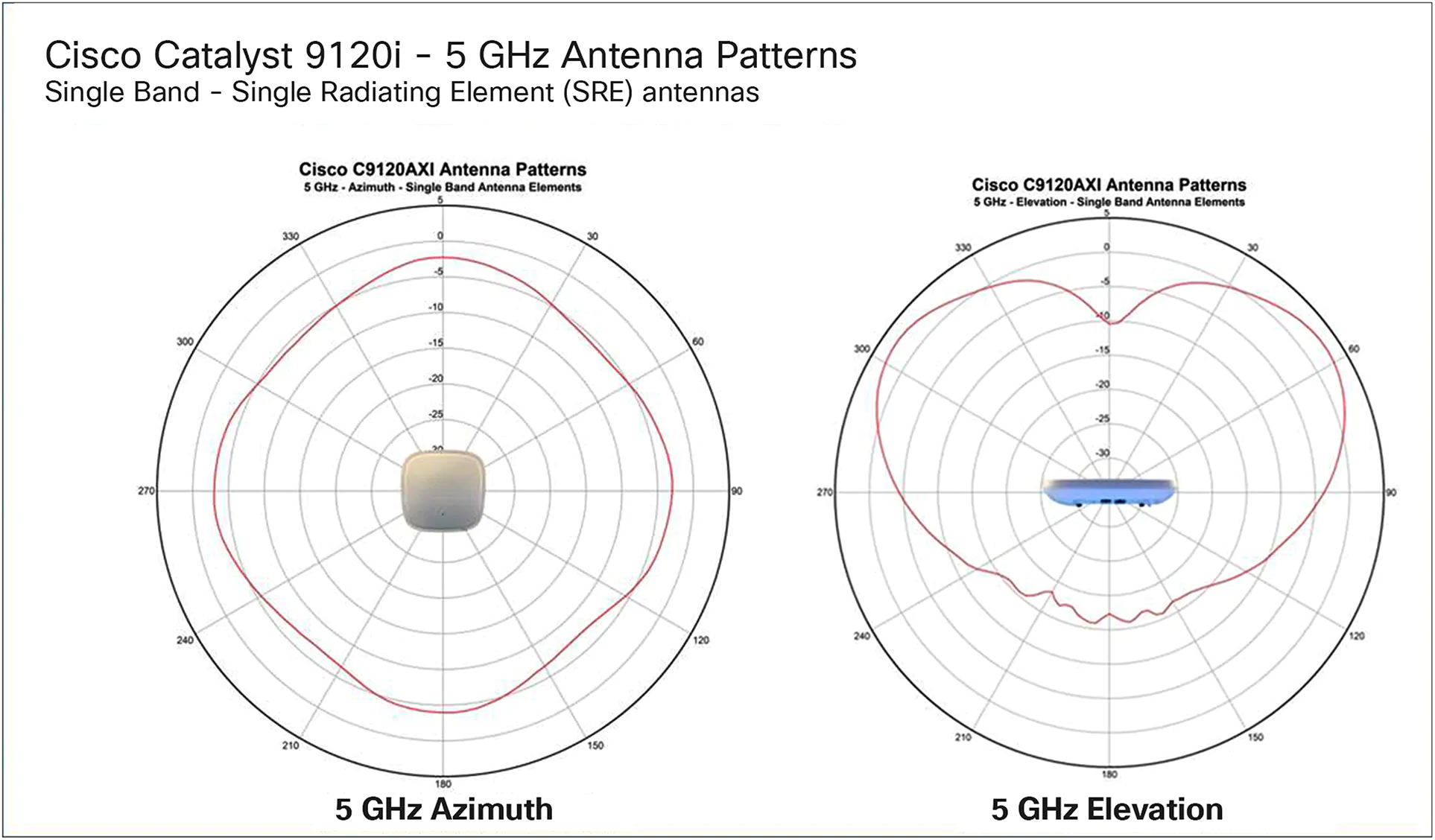

Rádio dedicado de 5GHz
● 5 GHz, ganho de pico de 4 dBi, antena interna, omnidirecional em azimute
|
|||||||||||||||
| Antena externa (vendida separadamente) |
● Os pontos de acesso Cisco Catalyst 9120E são certificados para uso com ganhos de antena de até 6 dBi (2,4 GHz e 5 GHz)
● Os pontos de acesso Cisco Catalyst 9120P) são certificados para uso com ganhos de antena de até 13 dBi (2,4 GHz e 5 GHz) com a antena AIR-ANT2513-P4M-N =
● A Cisco oferece a mais ampla seleção de antenas do setor
, oferecendo cobertura ideal para uma variedade de cenários de implantação
● Suporta antenas auto-identificáveis (SIA) em uma porta RP-TNC
|
|||||||||||||||
| Conector de antena inteligente |
● Disponível apenas no 9120E e no 9120P
● Conector multi-RF compacto com interface DART
● Requer o conector de antena inteligente AIR-CAB002-DART-R = 2 pés quando usado com antenas com conector RP-TNC
● Necessário ao executar o rádio flexível como um segundo rádio veicular de 5 GHz ou um rádio Wireless Security Monitoring
|
|||||||||||||||
| Interfaces |
● 1x Ethernet 100, 1000, 2500 Multigigit (RJ-45) - IEEE 802.3bz
● Porta do console de gerenciamento (RJ-45)
● USB 2.0 a 3.75W (ativado por software futuro)
|
|||||||||||||||
| Indicadores |
● LED de status indica status do carregador de inicialização, status da associação, status operacional, avisos do carregador de inicialização e erros do carregador de inicialização
|
|||||||||||||||
|
● Ponto de acesso (sem suportes de montagem): C9120I: 21,6 x 21,6 x 4,3 cm (8,5 x 8,5 x 1,7 ”), C9120E e C9120P: 8,5 x 8,05x 2,0 (21,6 x 21,6 x 5,1 cm)”
|
||||||||||||||||
| Peso |
Cisco Catalyst 9120AXI
● 1,37 lb (2,87 lb)
Cisco Catalyst 9120AXE / P
● 1,36 kg (3 lb)
|
|||||||||||||||
| Requisitos de energia de entrada |
● 802.3at Power over Ethernet Plus (PoE +), 802.3bt Cisco Universal PoE (Cisco UPOE +, Cisco UPOE
® )
● Injetor de energia Cisco, AIR-PWRINJ6 =
● PoE 802.3af
● Injetor de energia Cisco, AIR-PWRINJ5 = (Nota: este injetor suporta apenas 802.3af)
|
|||||||||||||||
| Consumo de energia |
Catalyst 9120AXI |
|||||||||||||||
| Consumo de energia PoE |
Rádio de 2,4 GHz |
Rádio de 5 GHz |
Velocidade do link |
USB |
LLDP |
|||||||||||
| 802.3at (PoE +) |
4x4 |
4x4 |
2.5G |
Y |
25.5W |
|||||||||||
| Catalyst 9120AXE / 9120AXP |
||||||||||||||||
| Consumo de energia PoE |
Rádio de 2,4 GHz |
Rádio de 5 GHz |
Velocidade do link |
USB |
LLDP |
|||||||||||
| 802.3at (PoE +) |
4x4 |
4x4 |
2.5G |
Y |
25.5W |
|||||||||||
| Catalyst 9120AXI / 9120AXE / 9120AXP |
||||||||||||||||
| Consumo de energia PoE |
Rádio de 2,4 GHz |
Rádio de 5 GHz |
Velocidade do link |
USB |
LLDP |
|||||||||||
| 802.3af |
PoE |
1x1 |
1x1 |
1G |
N |
13.4W |
||||||||||
| 802.3af |
PoE |
2x2 |
N |
1G |
N |
13.4W |
||||||||||
| 802.3af |
PoE |
N |
2x2 |
1G |
N |
13.4W |
||||||||||
| De Meio Ambiente |
Cisco Catalyst 9120AXI
● Temperatura não operacional (armazenamento): -22 ° a 158 ° F (-30 ° a 70 ° C)
● Teste de altitude não operacional (armazenamento): 25 ° C, 15.000 pés.
● Temperatura de operação: 0 ° a 50 ° C (32 ° a 122 ° F)
● Umidade operacional: 10% a 90% (sem condensação)
● Teste de altitude operacional: 40 ° C, 9843 pés.
Nota: Quando a temperatura ambiente de operação exceder 40 ° C, o ponto de acesso mudará de 4x4 para 2x2 nos rádios de 2,4 GHz e 5 GHz, o uplink Ethernet diminuirá para 1 Gigabit Ethernet; no entanto, a interface USB permanecerá ativada Cisco Catalyst 9120AXE e 9120AXP
● Temperatura não operacional (armazenamento): -22 ° a 158 ° F (-30 ° a 70 ° C)
● Teste de altitude não operacional (armazenamento): 25 ° C, 15.000 pés.
● Temperatura de operação: -4 ° a 122 ° F (-20 ° a 50 ° C)
● Umidade operacional: 10% a 90% (sem condensação)
● Teste de altitude operacional: 40 ° C, 9843 pés.
|
|||||||||||||||
| Memoria do sistema |
● 2048 MB de DRAM
● 1024 MB de flash
|
|||||||||||||||
| garantia |
Garantia vitalícia limitada do hardware |
|||||||||||||||
| Configurações de potência de transmissão disponíveis |
2,4 GHz
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12,5 mW)
● 8 dBm (6,25 mW)
● 5 dBm (3,13 mW)
● 2 dBm (1,56 mW)
● -1dBm (0,79mW)
● -4dBm (0,39mW)
|
5 GHz
● 26 dBm (400 mW)
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12,5 mW)
● 8 dBm (6,25 mW)
● 5 dBm (3,13 mW)
● 2 dBm (1,56 mW)
● -1dBm (0,79mW)
|
||||||||||||||
| Banda de frequência e canais de operação de 20 MHz |
A (um domínio regulatório):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 8 canais
(exclui 5.600 a 5.640 GHz)
● 5,745 a 5,825 GHz; 5 canais
B (domínio regulatório B):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 11 canais
● 5,745 a 5,865 GHz; 7 canais
C (domínio regulatório C):
● 2,412 a 2,472 GHz; 13 canais
● 5,745 a 5,825 GHz; 5 canais
D (domínio regulatório D):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 11 canais
● 5,745 a 5,865 GHz; 7 canais
E (domínio regulatório E):
● 2,412 a 2,4835; 13 canais
● 5,150 a 5,350 GHz; 8 canais
● 5,470 a 5,725 GHz; 8 canais
F (domínio regulatório F):
● 2,412 a 2,472 GHz; 13 canais
● 5,250 a 5,350 GHz; 4 canais
● 5,725 a 5,825 GHz; 4 canais
G (domínio regulatório G):
● 2,412 a 2,472 GHz; 13 canais
● 5,745 a 5,865 GHz; 7 canais
H (domínio regulatório H):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5,745 a 5,825 GHz; 5 canais
|
I (domínio regulatório):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
K (domínio regulatório K):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.620 GHz; 7 canais
● 5,745 a 5,805 GHz; 4 canais
N (domínio regulatório N):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5,745 a 5,825 GHz; 5 canais
Q (domínio regulatório Q):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 11 canais
R (domínio regulatório R):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.660 a 5.850 GHz; 11 canais
(exclui 5.480 a 5.640 GHz) S (domínio regulatório S):
● 2,412 a 2,472 GHz; 13 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 11 canais
● 5,745 a 5,825 GHz; 5 canais
T (domínio regulatório T):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 12 canais
● 5,745 a 5,850 GHz; 7 canais
Z (domínio regulatório Z):
● 2,412 a 2,462 GHz; 11 canais
● 5.180 a 5.320 GHz; 8 canais
● 5.500 a 5.700 GHz; 8 canais
(exclui 5.600 a 5.640 GHz)
● 5,745 a 5,825 GHz; 5 canais
|
||||||||||||||
| Note: Customers are responsible for verifying approval for use in their individual countries. To verify approval and to identify the regulatory domain that corresponds to a particular country, visit https://www.cisco.com/go/aironet/compliance |
||||||||||||||||
| Maximum number of nonoverlapping channels |
2.4 GHz
● 802.11b/g:
◦ 20 MHz: 3
● 802.11n:
◦ 20 MHz: 3
● 802.11ax:
◦ 20MHz:3 |
5 GHz
● 802.11a:
◦ 20 MHz: 26 FCC, 16 EU
● 802.11n:
◦ 20 MHz: 26 FCC, 16 EU ◦ 40 MHz: 12 FCC, 7 EU
● 802.11ac/ax:
◦ 20 MHz: 26 FCC, 16 EU ◦ 40 MHz: 12 FCC, 7 EU ◦ 80 MHz: 5 FCC, 3 EU ◦ 160 MHz 2 FCC, 1 EU |
||||||||||||||
| Note: This varies by regulatory domain. Refer to the product documentation for specific details for each regulatory domain. |
||||||||||||||||
| Compliance standards |
●
Safety:
◦ IEC 60950-1 ◦ EN 60950-1 ◦ UL 60950-1 ◦ CAN/CSA-C22.2 No. 60950-1 ◦ AS/NZS 60950-1 ◦ UL 2043 ◦ Class III equipment
●
Emissions:
◦ CISPR 32 (rev. 2015) ◦ EN 55032 (rev. 2012/AC:2013) ◦ EN 55032 (rev. 2015) ◦ EN 55035 2010 ◦ EN61000-3-2 (rev. 2014) ◦ EN61000-3-3 (rev. 2013) ◦ KN61000-3-2 ◦ KN61000-3-3 ◦ AS/NZS CISPR 32 Class B (rev. 2015) CF 47 CFR FCC Parte 15B ◦ ICES-003 (rev. 2016, edição 6, classe B) ◦ VCCI-CISPR 32: 2016 ◦ VCCI (V3) ◦ CNS (rev. 13438) ◦ KN-32 ◦ KN-35 ◦ KN 301 489-17 ◦ TCVN 7189 (rev. 2009)
●
Imunidade:
◦ CISPR 24 (rev. 2010) 550 EN 55024 / EN 55035 (rev. 2010)
●
Emissões e imunidade:
30 EN 301 489-1 (v2.1.1 2017-02) ◦ EN 301 489-17 (v3.1.1 2017-02) ◦ QCVN (18: 2014) N KN 489-1 ◦ KN 489-17 60 EN 60601 (1-1: 2015)
●
Rádio:
◦ EN 300 328 (v2.1.1) 30 EN 301 893 (v2.1.1) ◦ AS / NZS 4268 (rev. 2017) ◦ 47 CFR FCC Parte 15C, 15.247, 15.407 ◦ RSP-100 ◦ RSS-GEN ◦ RSS-247 ◦ Regulamentos da China SRRC ◦ LP0002 (rev 2018/01/10) ◦ Japão Std. 33a, p. 66 e Std. 71
●
segurança RF:
50 EN 50385 (rev. Agosto 2002) ◦ ARPANSA ◦ AS / NZS 2772 (rev. 2016) ◦ EN 62209-1 (rev. 2016) ◦ EN 62209-2 (rev. 2010) ◦ 47 CFR Part 1.1310 e 2.1091 ◦ RSS-102
●
padrões IEEE:
◦ IEEE 802.3 ◦ IEEE 802.3ab ◦ IEEE 802.3af / at ◦ IEEE 802.11 a/b/g/n/ac/ax ◦ IEEE 802.11h, 802.11d
●
Security:
◦ 802.11i, Wi-Fi Protected Access 3 (WPA3), WPA2, WPA ◦ 802.1X ◦ Advanced Encryption Standard (AES)
●
Extensible Authentication Protocol (EAP) types:
◦ EAP-Transport Layer Security (TLS) ◦ EAP-Tunneled TLS (TTLS) or Microsoft Challenge Handshake Authentication Protocol Version 2 (MSCHAPv2) ◦ Protected EAP (PEAP) v0 or EAP-MSCHAPv2 ◦ EAP-Flexible Authentication via Secure Tunneling (EAP-FAST) ◦ PEAP v1 or EAP-Generic Token Card (GTC) ◦ EAP-Subscriber Identity Module (SIM) |
|||||||||||||||
| Data rates supported |
802.11b: 1, 2, 5.5, and 11 Mbps |
|||||||||||||||
| 802.11a/g: 6, 9, 12, 18, 24, 36, 48, and 54 Mbps |
||||||||||||||||
| 802.11n data rates on 2.4 GHz (only 20 MHz and MCS 0 to MCS 31): and 5 GHz |
||||||||||||||||
| MCS Index[1] |
GI[2] = 800 ns |
GI = 800 ns |
GI = 400 ns |
GI = 400 ns |
||||||||||||
|
|
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
||||||||||||
| 0 |
6.5 |
13.5 |
7.2 |
15 |
||||||||||||
| 1 |
13 |
27 |
14.4 |
30 |
||||||||||||
| 2 |
19.5 |
40.5 |
21.7 |
45 |
||||||||||||
| 3 |
26 |
54 |
28.9 |
60 |
||||||||||||
| 4 |
39 |
81 |
43.3 |
90 |
||||||||||||
| 5 |
52 |
108 |
57.8 |
120 |
||||||||||||
| 6 |
58.5 |
121.5 |
65 |
135 |
||||||||||||
| 7 |
65 |
135 |
72.2 |
150 |
||||||||||||
| 8 |
13 |
27 |
14.4 |
30 |
||||||||||||
| 9 |
26 |
54 |
28.9 |
60 |
||||||||||||
| 10 |
39 |
81 |
43.3 |
90 |
||||||||||||
| 11 |
52 |
108 |
57.8 |
120 |
||||||||||||
| 12 |
78 |
162 |
86.7 |
180 |
||||||||||||
| 13 |
104 |
216 |
115.6 |
240 |
||||||||||||
| 14 |
117 |
243 |
130 |
270 |
||||||||||||
| 15 |
130 |
270 |
144.4 |
300 |
||||||||||||
| 16 |
19.5 |
40.5 |
21.7 |
45 |
||||||||||||
| 17 |
39 |
81 |
43.4 |
90 |
||||||||||||
| 18 |
58.5 |
121.5 |
65 |
135 |
||||||||||||
| 19 |
78 |
162 |
86.7 |
180 |
||||||||||||
| 20 |
117 |
243 |
130 |
270 |
||||||||||||
| 21 |
156 |
324 |
173.3 |
360 |
||||||||||||
| 22 |
175.5 |
364.5 |
195 |
405 |
||||||||||||
| 23 |
195 |
405 |
216.7 |
450 |
||||||||||||
| 24 |
26 |
54 |
28.9 |
60 |
||||||||||||
| 25 |
52 |
108 |
57.8 |
120 |
||||||||||||
| 26 |
78 |
162 |
86.7 |
180 |
||||||||||||
| 27 |
104 |
216 |
115.6 |
240 |
||||||||||||
| 28 |
156 |
324 |
173.3 |
360 |
||||||||||||
| 29 |
208 |
432 |
231.1 |
480 |
||||||||||||
| 30 |
234 |
486 |
260 |
540 |
||||||||||||
| 31 |
260 |
540 |
288.9 |
600 |
||||||||||||
| 802.11ac data rates (5 GHz): |
||||||||||||||||
| MCS Index |
Spatial streams |
GI = 800 ns |
GI = 400 ns |
|||||||||||||
|
|
|
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
|||||||
| 0 |
1 |
6.5 |
13.5 |
29.3 |
58.5 |
7.2 |
15 |
32.5 |
65 |
|||||||
| 1 |
1 |
13 |
27 |
58.5 |
117 |
14.4 |
30 |
65 |
130 |
|||||||
| 2 |
1 |
19.5 |
40.5 |
87.8 |
175.5 |
21.7 |
45 |
97.5 |
195 |
|||||||
| 3 |
1 |
26 |
54 |
117 |
234 |
28.9 |
60 |
130 |
260 |
|||||||
| 4 |
1 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||
| 5 |
1 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||
| 6 |
1 |
58.5 |
121.5 |
263.3 |
526.5 |
65 |
135 |
292.5 |
585 |
|||||||
| 7 |
1 |
65 |
135 |
292.5 |
585 |
72.2 |
150 |
325 |
650 |
|||||||
| 8 |
1 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||
| 9 |
1 |
- |
180 |
390 |
780 |
- |
200 |
433.3 |
866.7 |
|||||||
| MCS Index |
Spatial streams |
GI = 800 ns |
GI = 400 ns |
|||||||||||||
|
|
|
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
|||||||
| 0 |
2 |
13 |
27 |
58.5 |
117 |
14.4 |
30 |
65 |
130 |
|||||||
| 1 |
2 |
26 |
54 |
117 |
234 |
28.9 |
60 |
130 |
260 |
|||||||
| 2 |
2 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||
| 3 |
2 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||
| 4 |
2 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||
| 5 |
2 |
104 |
216 |
468 |
936 |
115.6 |
240 |
520 |
1040 |
|||||||
| 6 |
2 |
117 |
243 |
526.5 |
1053 |
130 |
270 |
585 |
1170 |
|||||||
| 7 |
2 |
130 |
270 |
585 |
1170 |
144.4 |
300 |
650 |
1300 |
|||||||
| 8 |
2 |
156 |
324 |
702 |
1404 |
173.3 |
360 |
780 |
1560 |
|||||||
| 9 |
2 |
- |
360 |
780 |
1560 |
- |
400 |
866.7 |
1733.4 |
|||||||
| MCS Index |
Spatial streams |
GI = 800 ns |
GI = 400 ns |
|||||||||||||
|
|
|
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
|||||||
| 0 |
3 |
19.5 |
40.5 |
87.8 |
175.5 |
21.7 |
45 |
97.5 |
195 |
|||||||
| 1 |
3 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||
| 2 |
3 |
58.5 |
121.5 |
263.3 |
526.5 |
65 |
135 |
292.5 |
585 |
|||||||
| 3 |
3 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||
| 4 |
3 |
117 |
243 |
526.5 |
1053 |
130 |
270 |
585 |
1170 |
|||||||
| 5 |
3 |
156 |
324 |
702 |
1404 |
173.3 |
360 |
780 |
1560 |
|||||||
| 6 |
3 |
175.5 |
364.5 |
789.9 |
1579.5 |
195 |
405 |
877.5 |
1755 |
|||||||
| 7 |
3 |
195 |
405 |
877.5 |
1755 |
216.7 |
450 |
975 |
1950 |
|||||||
| 8 |
3 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
|||||||
| 9 |
3 |
260 |
540 |
1170 |
2340 |
288.9 |
600 |
1300 |
2600.1 |
|||||||
| MCS Index |
Spatial streams |
GI = 800 ns |
GI = 400 ns |
|||||||||||||
|
|
|
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
|||||||
| 0 |
4 |
26 |
54 |
117 |
234 |
28.8 |
60 |
130 |
260 |
|||||||
| 1 |
4 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||
| 2 |
4 |
78 |
162 |
351 |
702 |
86.6 |
180 |
390 |
780 |
|||||||
| 3 |
4 |
104 |
216 |
468 |
936 |
115.6 |
240 |
520 |
1040 |
|||||||
| 4 |
4 |
156 |
324 |
702 |
1404 |
173.4 |
360 |
780 |
1560 |
|||||||
| 5 |
4 |
208 |
432 |
936 |
1872 |
231.2 |
480 |
1040 |
2080 |
|||||||
| 6 |
4 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
|||||||
| 7 |
4 |
260 |
540 |
1170 |
2340 |
288.8 |
600 |
1300 |
2600 |
|||||||
| 8 |
4 |
312 |
648 |
1404 |
2808 |
346.6 |
720 |
1560 |
3120 |
|||||||
| 9 |
4 |
- |
720 |
1560 |
3120 |
- |
800 |
1733 |
3466.8 |
|||||||
| 802.11ax data rates (20 MHz on both 2.4- and 5-GHz bands and 40, 80, and 160 MHz only on 5-GHz band): |
||||||||||||||||
| MCS |
Spatial streams |
GI = 1600 ns |
GI = 800 ns |
|||||||||||||
|
|
|
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
|||||||
| 0 |
1 |
4.3 |
8 |
17 |
34 |
4.3 |
9 |
18 |
36 |
|||||||
| 1 |
1 |
16 |
33 |
68 |
136 |
17 |
34 |
72 |
144 |
|||||||
| 2 |
1 |
24 |
49 |
102 |
204 |
26 |
52 |
108 |
216 |
|||||||
| 3 |
1 |
33 |
65 |
136 |
272 |
34 |
69 |
144 |
282 |
|||||||
| 4 |
1 |
49 |
98 |
204 |
408 |
52 |
103 |
216 |
432 |
|||||||
| 5 |
1 |
65 |
130 |
272 |
544 |
69 |
138 |
288 |
576 |
|||||||
| 6 |
1 |
73 |
146 |
306 |
613 |
77 |
155 |
324 |
649 |
|||||||
| 7 |
1 |
81 |
163 |
340 |
681 |
86 |
172 |
360 |
721 |
|||||||
| 8 |
1 |
98 |
195 |
408 |
817 |
103 |
207 |
432 |
865 |
|||||||
| 9 |
1 |
108 |
217 |
453 |
907 |
115 |
229 |
480 |
961 |
|||||||
| 10 |
1 |
122 |
244 |
510 |
1021 |
129 |
258 |
540 |
1081 |
|||||||
| 11 |
1 |
135 |
271 |
567 |
1134 |
143 |
287 |
600 |
1201 |
|||||||
| 0 |
2 |
8.6 |
16 |
34 |
68 |
8.6 |
18 |
36 |
72 |
|||||||
| 1 |
2 |
32 |
66 |
136 |
272 |
34 |
68 |
144 |
288 |
|||||||
| 2 |
2 |
48 |
98 |
204 |
408 |
52 |
104 |
216 |
432 |
|||||||
| 3 |
2 |
66 |
130 |
272 |
544 |
68 |
138 |
288 |
564 |
|||||||
| 4 |
2 |
98 |
196 |
408 |
816 |
104 |
206 |
432 |
864 |
|||||||
| 5 |
2 |
130 |
260 |
544 |
1088 |
138 |
276 |
576 |
1152 |
|||||||
| 6 |
2 |
146 |
292 |
612 |
1226 |
154 |
310 |
648 |
1298 |
|||||||
| 7 |
2 |
162 |
326 |
680 |
1362 |
172 |
344 |
720 |
1442 |
|||||||
| 8 |
2 |
196 |
390 |
816 |
1634 |
206 |
414 |
864 |
1730 |
|||||||
| 9 |
2 |
216 |
434 |
906 |
1814 |
230 |
458 |
960 |
1922 |
|||||||
| 10 |
2 |
244 |
488 |
1020 |
2042 |
258 |
516 |
1080 |
2162 |
|||||||
| 11 |
2 |
270 |
542 |
1134 |
2268 |
286 |
574 |
1200 |
2402 |
|||||||
| 0 |
3 |
12.9 |
24 |
51 |
102 |
12.9 |
27 |
54 |
108 |
|||||||
| 1 |
3 |
48 |
99 |
204 |
408 |
51 |
102 |
216 |
432 |
|||||||
| 2 |
3 |
72 |
147 |
306 |
612 |
78 |
156 |
324 |
648 |
|||||||
| 3 |
3 |
99 |
195 |
408 |
816 |
102 |
207 |
432 |
846 |
|||||||
| 4 |
3 |
147 |
294 |
612 |
1224 |
156 |
309 |
648 |
1296 |
|||||||
| 5 |
3 |
195 |
390 |
816 |
1632 |
207 |
414 |
864 |
1728 |
|||||||
| 6 |
3 |
219 |
438 |
918 |
1839 |
231 |
465 |
972 |
1947 |
|||||||
| 7 |
3 |
243 |
489 |
1020 |
2043 |
258 |
516 |
1080 |
2163 |
|||||||
| 8 |
3 |
294 |
585 |
1224 |
2451 |
309 |
621 |
1296 |
2595 |
|||||||
| 9 |
3 |
324 |
651 |
1359 |
2721 |
345 |
687 |
1440 |
2883 |
|||||||
| 10 |
3 |
366 |
732 |
1530 |
3063 |
387 |
774 |
1620 |
3243 |
|||||||
| 11 |
3 |
405 |
813 |
1701 |
3402 |
429 |
861 |
1800 |
3603 |
|||||||
| 0 |
4 |
17.2 |
32 |
68 |
136 |
17.2 |
36 |
72 |
144 |
|||||||
| 1 |
4 |
64 |
132 |
272 |
544 |
68 |
136 |
288 |
576 |
|||||||
| 2 |
4 |
96 |
196 |
408 |
816 |
104 |
208 |
432 |
864 |
|||||||
| 3 |
4 |
132 |
260 |
544 |
1088 |
136 |
276 |
576 |
1128 |
|||||||
| 4 |
4 |
196 |
392 |
816 |
1632 |
208 |
412 |
864 |
1728 |
|||||||
| 5 |
4 |
260 |
520 |
1088 |
2176 |
276 |
552 |
1152 |
2304 |
|||||||
| 6 |
4 |
292 |
584 |
1224 |
2452 |
308 |
620 |
1296 |
2596 |
|||||||
| 7 |
4 |
324 |
652 |
1360 |
2724 |
344 |
688 |
1440 |
2884 |
|||||||
| 8 |
4 |
392 |
780 |
1632 |
3268 |
412 |
828 |
1728 |
3460 |
|||||||
| 9 |
4 |
432 |
868 |
1812 |
3628 |
460 |
916 |
1920 |
3844 |
|||||||
| 10 |
4 |
488 |
976 |
2040 |
4084 |
516 |
1032 |
2160 |
4324 |
|||||||
| 11 |
4 |
540 |
1084 |
2268 |
4536 |
572 |
1148 |
2400 |
4804 |
|||||||
|
|
MCS |
Spatial streams |
GI = 3200 ns |
|
||||||||||||
|
|
|
20-MHz rate (Mbps) |
40-MHz rate (Mbps) |
80-MHz rate (Mbps) |
160-MHz rate (Mbps) |
|
|
|
|
|||||||
| 0 |
1 |
3.9 |
7.2 |
15.3 |
30.6 |
|
|
|
|
|||||||
| 1 |
1 |
14.4 |
29.7 |
61.2 |
122.4 |
|
|
|
|
|||||||
| 2 |
1 |
21.6 |
44.1 |
91.8 |
183.6 |
|
|
|
|
|||||||
| 3 |
1 |
29.7 |
58.5 |
122.4 |
244.8 |
|
|
|
|
|||||||
| 4 |
1 |
44.1 |
88.2 |
183.6 |
367.2 |
|
|
|
|
|||||||
| 5 |
1 |
58.5 |
117.0 |
244.8 |
489.6 |
|
|
|
|
|||||||
| 6 |
1 |
65.7 |
131.4 |
275.4 |
551.7 |
|
|
|
|
|||||||
| 7 |
1 |
72.9 |
146.7 |
306.0 |
612.9 |
|
|
|
|
|||||||
| 8 |
1 |
88.2 |
175.5 |
367.2 |
735.3 |
|
|
|
|
|||||||
| 9 |
1 |
97.2 |
195.3 |
407.7 |
816.3 |
|
|
|
|
|||||||
| 10 |
1 |
109.8 |
219.6 |
459.0 |
918.9 |
|
|
|
|
|||||||
| 11 |
1 |
121.5 |
243.9 |
510.3 |
1020.6 |
|
|
|
|
|||||||
| 0 |
2 |
7.7 |
14.4 |
30.6 |
61.2 |
|
|
|
|
|||||||
| 1 |
2 |
28.8 |
59.4 |
122.4 |
244.8 |
|
|
|
|
|||||||
| 2 |
2 |
43.2 |
88.2 |
183.6 |
367.2 |
|
|
|
|
|||||||
| 3 |
2 |
59.4 |
117.0 |
244.8 |
489.6 |
|
|
|
|
|||||||
| 4 |
2 |
88.2 |
176.4 |
367.2 |
734.4 |
|
|
|
|
|||||||
| 5 |
2 |
117.0 |
234.0 |
489.6 |
979.2 |
|
|
|
|
|||||||
| 6 |
2 |
131.4 |
262.8 |
550.8 |
1103.4 |
|
|
|
|
|||||||
| 7 |
2 |
145.8 |
293.4 |
612.0 |
1225.8 |
|
|
|
|
|||||||
| 8 |
2 |
176.4 |
351.0 |
734.4 |
1470.6 |
|
|
|
|
|||||||
| 9 |
2 |
194.4 |
390.6 |
815.4 |
1632.6 |
|
|
|
|
|||||||
| 10 |
2 |
219.6 |
439.2 |
918.0 |
1837.8 |
|
|
|
|
|||||||
| 11 |
2 |
243.0 |
487.8 |
1020.6 |
2041.2 |
|
|
|
|
|||||||
| 0 |
3 |
11.6 |
21.6 |
45.9 |
91.8 |
|
|
|
|
|||||||
| 1 |
3 |
43.2 |
89.1 |
183.6 |
367.2 |
|
|
|
|
|||||||
| 2 |
3 |
64.8 |
132.3 |
275.4 |
550.8 |
|
|
|
|
|||||||
| 3 |
3 |
89.1 |
175.5 |
367.2 |
734.4 |
|
|
|
|
|||||||
| 4 |
3 |
132.3 |
264.6 |
550.8 |
1101.6 |
|
|
|
|
|||||||
| 5 |
3 |
175.5 |
351.0 |
734.4 |
1468.8 |
|
|
|
|
|||||||
| 6 |
3 |
197.1 |
394.2 |
826.2 |
1655.1 |
|
|
|
|
|||||||
| 7 |
3 |
218.7 |
440.1 |
918.0 |
1838.7 |
|
|
|
|
|||||||
| 8 |
3 |
264.6 |
526.5 |
1101.6 |
2205.9 |
|
|
|
|
|||||||
| 9 |
3 |
291.6 |
585.9 |
1223.1 |
2448.9 |
|
|
|
|
|||||||
| 10 |
3 |
329.4 |
658.8 |
1377.0 |
2756.7 |
|
|
|
|
|||||||
| 11 |
3 |
364.5 |
731.7 |
1530.9 |
3061.8 |
|
|
|
|
|||||||
| 0 |
4 |
15.5 |
28.8 |
61.2 |
122.4 |
|
|
|
|
|||||||
| 1 |
4 |
57.6 |
118.8 |
244.8 |
489.6 |
|
|
|
|
|||||||
| 2 |
4 |
86.4 |
176.4 |
367.2 |
734.4 |
|
|
|
|
|||||||
| 3 |
4 |
118.8 |
234.0 |
489.6 |
979.2 |
|
|
|
|
|||||||
| 4 |
4 |
176.4 |
352.8 |
734.4 |
1468.8 |
|
|
|
|
|||||||
| 5 |
4 |
234.0 |
468.0 |
979.2 |
1958.4 |
|
|
|
|
|||||||
| 6 |
4 |
262.8 |
525.6 |
1101.6 |
2206.8 |
|
|
|
|
|||||||
| 7 |
4 |
291.6 |
586.8 |
1224.0 |
2451.6 |
|
|
|
|
|||||||
| 8 |
4 |
352.8 |
702.0 |
1468.8 |
2941.2 |
|
|
|
|
|||||||
| 9 |
4 |
388.8 |
781,2 |
1630,8 |
3265,2 |
|
|
|
|
|||||||
| 10 |
4 |
439,2 |
878,4 |
1836,0 |
3675,6 |
|
|
|
|
|||||||
| 11 |
4 |
486,0 |
975,6 |
2041,2 |
4082,4 |
|
|
|
|
|||||||
| Transmitir energia e receber sensibilidade |
||||||||||||||||
|
|
|
Rádio de 5 GHz |
Rádio flexível de 2,4 GHz |
Rádio flexível de 5 GHz |
||||||||||||
|
|
Fluxos espaciais |
Potência total de transmissão (dBm) |
Sensibilidade de recepção (dBm) |
Potência total de transmissão (dBm) |
Sensibilidade de recepção (dBm) |
Potência total de transmissão (dBm) |
Sensibilidade de recepção (dBm) |
|||||||||
| 802.11 / 11b |
||||||||||||||||
| 1 Mbps |
1 1 |
- |
- |
23 |
-98 |
- |
- |
|||||||||
| 11 Mbps |
1 1 |
- |
- |
23 |
-90 |
- |
- |
|||||||||
| 802.11a / g |
||||||||||||||||
| 6 Mbps |
1 1 |
23 |
-96 |
23 |
-95 |
23 |
-96 |
|||||||||
| 24 Mbps |
1 1 |
23 |
-86 |
23 |
-86 |
23 |
-86 |
|||||||||
| 54 Mbps |
1 1 |
23 |
-77 |
23 |
-77 |
23 |
-77 |
|||||||||
| 802.11n HT20 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-96 |
23 |
-96 |
23 |
-96 |
|||||||||
| MCS4 |
1 1 |
23 |
-85 |
23 |
-85 |
23 |
-85 |
|||||||||
| MCS7 |
1 1 |
23 |
-78 |
23 |
-77 |
23 |
-78 |
|||||||||
| MCS8 |
2 |
23 |
-93 |
23 |
-93 |
23 |
-94 |
|||||||||
| MCS12 |
2 |
23 |
-81 |
23 |
-82 |
23 |
-82 |
|||||||||
| MCS15 |
2 |
23 |
-74 |
23 |
-74 |
23 |
-75 |
|||||||||
| MCS16 |
3 |
23 |
-92 |
23 |
-92 |
23 |
-92 |
|||||||||
| MCS20 |
3 |
23 |
-80 |
23 |
-80 |
23 |
-81 |
|||||||||
| MCS23 |
3 |
23 |
-73 |
23 |
-73 |
23 |
-73 |
|||||||||
| MCS24 |
4 |
23 |
-91 |
23 |
-91 |
23 |
-91 |
|||||||||
| MCS28 |
4 |
23 |
-74 |
23 |
-74 |
23 |
-74 |
|||||||||
| MCS31 |
4 |
23 |
-72 |
23 |
-71 |
23 |
-72 |
|||||||||
| 802.11n HT40 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-95 |
- |
- |
23 |
-95 |
|||||||||
| MCS4 |
1 1 |
23 |
-83 |
- |
- |
23 |
-83 |
|||||||||
| MCS7 |
1 1 |
23 |
-75 |
- |
- |
23 |
-75 |
|||||||||
| MCS8 |
2 |
23 |
-90 |
- |
- |
23 |
-91 |
|||||||||
| MCS12 |
2 |
23 |
-79 |
- |
- |
23 |
-80 |
|||||||||
| MCS15 |
2 |
23 |
-72 |
- |
- |
23 |
-72 |
|||||||||
| MCS16 |
3 |
23 |
-89 |
- |
- |
23 |
-90 |
|||||||||
| MCS20 |
3 |
23 |
-78 |
- |
- |
23 |
-78 |
|||||||||
| MCS23 |
3 |
23 |
-70 |
- |
- |
23 |
-71 |
|||||||||
| MCS24 |
4 |
23 |
-88 |
- |
- |
23 |
-88 |
|||||||||
| MCS30 |
4 |
23 |
-71 |
- |
- |
23 |
-71 |
|||||||||
| MCS31 |
4 |
23 |
-69 |
- |
- |
23 |
-69 |
|||||||||
| 802.11ac VHT20 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-96 |
- |
- |
23 |
-96 |
|||||||||
| MCS4 |
1 1 |
23 |
-85 |
- |
- |
23 |
-85 |
|||||||||
| MCS7 |
1 1 |
23 |
-77 |
- |
- |
23 |
-77 |
|||||||||
| MCS8 |
1 1 |
23 |
-73 |
- |
- |
23 |
-74 |
|||||||||
| MCS9 |
1 1 |
- |
- |
- |
- |
- |
- |
|||||||||
| MCS0 |
2 |
23 |
-94 |
- |
- |
23 |
-94 |
|||||||||
| MCS4 |
2 |
23 |
-81 |
- |
- |
23 |
-82 |
|||||||||
| MCS7 |
2 |
23 |
-75 |
- |
- |
23 |
-75 |
|||||||||
| MCS8 |
2 |
23 |
-71 |
- |
- |
23 |
-71 |
|||||||||
| MCS9 |
2 |
- |
- |
- |
- |
- |
- |
|||||||||
| MCS0 |
3 |
23 |
-92 |
- |
- |
23 |
-92 |
|||||||||
| MCS4 |
3 |
23 |
-80 |
- |
- |
23 |
-80 |
|||||||||
| MCS7 |
3 |
23 |
-74 |
- |
- |
23 |
-73 |
|||||||||
| MCS8 |
3 |
23 |
-70 |
- |
- |
23 |
-70 |
|||||||||
| MCS9 |
3 |
- |
- |
- |
- |
- |
- |
|||||||||
| MCS0 |
4 |
23 |
-91 |
- |
- |
23 |
-91 |
|||||||||
| MCS4 |
4 |
23 |
-79 |
- |
- |
23 |
-79 |
|||||||||
| MCS7 |
4 |
23 |
-72 |
- |
- |
23 |
-72 |
|||||||||
| MCS8 |
4 |
23 |
-68 |
- |
- |
23 |
-68 |
|||||||||
| MCS9 |
4 |
- |
- |
- |
- |
- |
- |
|||||||||
| 802.11ac VHT40 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-95 |
- |
- |
23 |
-95 |
|||||||||
| MCS4 |
1 1 |
23 |
-82 |
- |
- |
23 |
-82 |
|||||||||
| MCS7 |
1 1 |
23 |
-75 |
- |
- |
23 |
-75 |
|||||||||
| MCS8 |
1 1 |
23 |
-71 |
- |
- |
23 |
-71 |
|||||||||
| MCS9 |
1 1 |
22 |
-70 |
- |
- |
22 |
-68 |
|||||||||
| MCS0 |
2 |
23 |
-91 |
- |
- |
23 |
-91 |
|||||||||
| MCS4 |
2 |
23 |
-79 |
- |
- |
23 |
-79 |
|||||||||
| MCS7 |
2 |
23 |
-72 |
- |
- |
23 |
-72 |
|||||||||
| MCS8 |
2 |
23 |
-68 |
- |
- |
23 |
-69 |
|||||||||
| MCS9 |
2 |
22 |
-66 |
- |
- |
22 |
-68 |
|||||||||
| MCS0 |
3 |
23 |
-90 |
- |
- |
23 |
-90 |
|||||||||
| MCS4 |
3 |
23 |
-78 |
- |
- |
23 |
-78 |
|||||||||
| MCS7 |
3 |
23 |
-70 |
- |
- |
23 |
-70 |
|||||||||
| MCS8 |
3 |
23 |
-67 |
- |
- |
23 |
-67 |
|||||||||
| MCS9 |
3 |
22 |
-65 |
- |
- |
22 |
-65 |
|||||||||
| MCS0 |
4 |
23 |
-88 |
- |
- |
23 |
-88 |
|||||||||
| MCS4 |
4 |
23 |
-77 |
- |
- |
23 |
-77 |
|||||||||
| MCS7 |
4 |
23 |
-69 |
- |
- |
23 |
-69 |
|||||||||
| MCS8 |
4 |
23 |
-65 |
- |
- |
23 |
-66 |
|||||||||
| MCS9 |
4 |
22 |
-63 |
- |
- |
22 |
-64 |
|||||||||
| 802.11ac VHT80 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-91 |
- |
- |
23 |
-91 |
|||||||||
| MCS4 |
1 1 |
23 |
-79 |
- |
- |
23 |
-79 |
|||||||||
| MCS7 |
1 1 |
23 |
-72 |
- |
- |
23 |
-72 |
|||||||||
| MCS8 |
1 1 |
23 |
-68 |
- |
- |
23 |
-68 |
|||||||||
| MCS9 |
1 1 |
22 |
-66 |
- |
- |
22 |
-66 |
|||||||||
| MCS0 |
2 |
23 |
-88 |
- |
- |
23 |
-88 |
|||||||||
| MCS4 |
2 |
23 |
-76 |
- |
- |
23 |
-76 |
|||||||||
| MCS7 |
2 |
23 |
-68 |
- |
- |
23 |
-69 |
|||||||||
| MCS8 |
2 |
23 |
-65 |
- |
- |
23 |
-65 |
|||||||||
| MCS9 |
2 |
22 |
-63 |
- |
- |
22 |
-64 |
|||||||||
| MCS0 |
3 |
23 |
-86 |
- |
- |
23 |
-86 |
|||||||||
| MCS4 |
3 |
23 |
-74 |
- |
- |
23 |
-74 |
|||||||||
| MCS7 |
3 |
23 |
-67 |
- |
- |
23 |
-67 |
|||||||||
| MCS8 |
3 |
23 |
-64 |
- |
- |
23 |
-64 |
|||||||||
| MCS9 |
3 |
22 |
-62 |
- |
- |
22 |
-62 |
|||||||||
| MCS0 |
4 |
23 |
-85 |
- |
- |
23 |
-85 |
|||||||||
| MCS4 |
4 |
23 |
-73 |
- |
- |
23 |
-73 |
|||||||||
| MCS7 |
4 |
23 |
-66 |
- |
- |
23 |
-66 |
|||||||||
| MCS8 |
4 |
23 |
-62 |
- |
- |
23 |
-62 |
|||||||||
| MCS9 |
4 |
22 |
-60 |
- |
- |
22 |
-61 |
|||||||||
| 802.11ac VHT160 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-85 |
|
|
23 |
-85 |
|||||||||
| MCS4 |
1 1 |
23 |
-73 |
|
|
23 |
-73 |
|||||||||
| MCS7 |
1 1 |
23 |
-66 |
|
|
23 |
-66 |
|||||||||
| MCS8 |
1 1 |
23 |
-62 |
|
|
23 |
-62 |
|||||||||
| MCS9 |
1 1 |
22 |
-60 |
|
|
22 |
-60 |
|||||||||
| MCS0 |
2 |
23 |
-82 |
|
|
23 |
-82 |
|||||||||
| MCS4 |
2 |
23 |
-70 |
|
|
23 |
-70 |
|||||||||
| MCS7 |
2 |
23 |
-63 |
|
|
23 |
-63 |
|||||||||
| MCS8 |
2 |
23 |
-59 |
|
|
23 |
-59 |
|||||||||
| MCS9 |
2 |
22 |
-57 |
|
|
22 |
-57 |
|||||||||
| MCS0 |
3 |
23 |
-80 |
|
|
23 |
-80 |
|||||||||
| MCS4 |
3 |
23 |
-69 |
|
|
23 |
-69 |
|||||||||
| MCS7 |
3 |
23 |
-62 |
|
|
23 |
-62 |
|||||||||
| MCS8 |
3 |
23 |
-58 |
|
|
23 |
-58 |
|||||||||
| MCS9 |
3 |
- |
- |
|
|
|
|
|||||||||
| MCS0 |
4 |
23 |
-78 |
|
|
23 |
-78 |
|||||||||
| MCS4 |
4 |
23 |
-67 |
|
|
23 |
-67 |
|||||||||
| MCS7 |
4 |
23 |
-59 |
|
|
23 |
-60 |
|||||||||
| MCS8 |
4 |
23 |
-56 |
|
|
23 |
-56 |
|||||||||
| MCS9 |
4 |
22 |
-54 |
|
|
22 |
-54 |
|||||||||
| 802.11ax HE20 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-95 |
23 |
-94 |
23 |
-95 |
|||||||||
| MCS4 |
1 1 |
23 |
-83 |
23 |
-82 |
23 |
-82 |
|||||||||
| MCS7 |
1 1 |
23 |
-76 |
21 |
-76 |
23 |
-76 |
|||||||||
| MCS8 |
1 1 |
23 |
-72 |
21 |
-71 |
23 |
-72 |
|||||||||
| MCS9 |
1 1 |
22 |
-70 |
21 |
-70 |
22 |
-71 |
|||||||||
| MCS10 |
1 1 |
20 |
-67 |
19 |
-66 |
20 |
-66 |
|||||||||
| MCS11 |
1 1 |
20 |
-64 |
19 |
-63 |
20 |
-64 |
|||||||||
| MCS0 |
2 |
23 |
-92 |
23 |
-91 |
23 |
-92 |
|||||||||
| MCS4 |
2 |
23 |
-80 |
23 |
-80 |
23 |
-80 |
|||||||||
| MCS7 |
2 |
23 |
-74 |
21 |
-73 |
23 |
-74 |
|||||||||
| MCS8 |
2 |
23 |
-69 |
21 |
-69 |
23 |
-70 |
|||||||||
| MCS9 |
2 |
22 |
-68 |
21 |
-68 |
22 |
-68 |
|||||||||
| MCS10 |
2 |
20 |
-64 |
19 |
-63 |
20 |
-65 |
|||||||||
| MCS11 |
2 |
20 |
-61 |
19 |
-61 |
20 |
-61 |
|||||||||
| MCS0 |
3 |
23 |
-90 |
23 |
-89 |
23 |
-90 |
|||||||||
| MCS4 |
3 |
23 |
-79 |
23 |
-78 |
23 |
-79 |
|||||||||
| MCS7 |
3 |
23 |
-72 |
21 |
-71 |
23 |
-72 |
|||||||||
| MCS8 |
3 |
23 |
-68 |
21 |
-67 |
23 |
-68 |
|||||||||
| MCS9 |
3 |
22 |
-67 |
21 |
-66 |
22 |
-67 |
|||||||||
| MCS10 |
3 |
20 |
-63 |
19 |
-62 |
20 |
-63 |
|||||||||
| MCS11 |
3 |
20 |
-60 |
19 |
-59 |
20 |
-60 |
|||||||||
| MCS0 |
4 |
23 |
-88 |
23 |
-87 |
23 |
-88 |
|||||||||
| MCS4 |
4 |
23 |
-77 |
23 |
-77 |
23 |
-77 |
|||||||||
| MCS7 |
4 |
23 |
-70 |
21 |
-70 |
23 |
-70 |
|||||||||
| MCS8 |
4 |
23 |
-66 |
21 |
-66 |
23 |
-67 |
|||||||||
| MCS9 |
4 |
22 |
-64 |
21 |
-65 |
22 |
-65 |
|||||||||
| MCS10 |
4 |
20 |
-62 |
19 |
-61 |
20 |
-62 |
|||||||||
| MCS11 |
4 |
20 |
-59 |
19 |
-58 |
20 |
-59 |
|||||||||
| 802.11ax HE40 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-92 |
- |
- |
23 |
-93 |
|||||||||
| MCS4 |
1 1 |
23 |
-80 |
- |
- |
23 |
-80 |
|||||||||
| MCS7 |
1 1 |
23 |
-74 |
- |
- |
23 |
-74 |
|||||||||
| MCS8 |
1 1 |
23 |
-70 |
- |
- |
23 |
-69 |
|||||||||
| MCS9 |
1 1 |
22 |
-68 |
- |
- |
22 |
-68 |
|||||||||
| MCS10 |
1 1 |
20 |
-65 |
- |
- |
20 |
-65 |
|||||||||
| MCS11 |
1 1 |
20 |
-61 |
- |
- |
20 |
-61 |
|||||||||
| MCS0 |
2 |
23 |
-89 |
- |
- |
23 |
-89 |
|||||||||
| MCS4 |
2 |
23 |
-77 |
- |
- |
23 |
-78 |
|||||||||
| MCS7 |
2 |
23 |
-70 |
- |
- |
23 |
-71 |
|||||||||
| MCS8 |
2 |
23 |
-66 |
- |
- |
23 |
-67 |
|||||||||
| MCS9 |
2 |
22 |
-65 |
- |
- |
22 |
-65 |
|||||||||
| MCS10 |
2 |
20 |
-62 |
- |
- |
20 |
-62 |
|||||||||
| MCS11 |
2 |
20 |
-59 |
- |
- |
20 |
-59 |
|||||||||
| MCS0 |
3 |
23 |
-87 |
- |
- |
23 |
-87 |
|||||||||
| MCS4 |
3 |
23 |
-76 |
- |
- |
23 |
-76 |
|||||||||
| MCS7 |
3 |
23 |
-69 |
- |
- |
23 |
-69 |
|||||||||
| MCS8 |
3 |
23 |
-65 |
- |
- |
23 |
-65 |
|||||||||
| MCS9 |
3 |
22 |
-63 |
- |
- |
22 |
-63 |
|||||||||
| MCS10 |
3 |
20 |
-60 |
- |
- |
20 |
-60 |
|||||||||
| MCS11 |
3 |
20 |
-57 |
- |
- |
20 |
-57 |
|||||||||
| MCS0 |
4 |
23 |
-85 |
- |
- |
23 |
-85 |
|||||||||
| MCS4 |
4 |
23 |
-74 |
- |
- |
23 |
-74 |
|||||||||
| MCS7 |
4 |
23 |
-67 |
- |
- |
23 |
-67 |
|||||||||
| MCS8 |
4 |
23 |
-63 |
- |
- |
23 |
-64 |
|||||||||
| MCS9 |
4 |
22 |
-61 |
- |
- |
22 |
-62 |
|||||||||
| MCS10 |
4 |
20 |
-58 |
- |
- |
20 |
-58 |
|||||||||
| MCS11 |
4 |
20 |
-55 |
- |
- |
20 |
-55 |
|||||||||
| 802.11ax HE80 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-88 |
- |
- |
23 |
-89 |
|||||||||
| MCS4 |
1 1 |
23 |
-78 |
- |
- |
23 |
-78 |
|||||||||
| MCS7 |
1 1 |
23 |
-70 |
- |
- |
23 |
-71 |
|||||||||
| MCS8 |
1 1 |
23 |
-67 |
- |
- |
23 |
-67 |
|||||||||
| MCS9 |
1 1 |
22 |
-65 |
- |
- |
22 |
-65 |
|||||||||
| MCS10 |
1 1 |
20 |
-61 |
- |
- |
20 |
-61 |
|||||||||
| MCS11 |
1 1 |
20 |
-59 |
- |
- |
20 |
-59 |
|||||||||
| MCS0 |
2 |
23 |
-86 |
- |
- |
23 |
-86 |
|||||||||
| MCS4 |
2 |
23 |
-74 |
- |
- |
23 |
-75 |
|||||||||
| MCS7 |
2 |
23 |
-67 |
- |
- |
23 |
-67 |
|||||||||
| MCS8 |
2 |
23 |
-64 |
- |
- |
23 |
-63 |
|||||||||
| MCS9 |
2 |
22 |
-61 |
- |
- |
22 |
-62 |
|||||||||
| MCS10 |
2 |
20 |
-58 |
- |
- |
20 |
-58 |
|||||||||
| MCS11 |
2 |
20 |
-55 |
- |
- |
20 |
-55 |
|||||||||
| MCS0 |
3 |
23 |
-84 |
- |
- |
23 |
-84 |
|||||||||
| MCS4 |
3 |
23 |
-74 |
- |
- |
23 |
-73 |
|||||||||
| MCS7 |
3 |
23 |
-66 |
- |
- |
23 |
-66 |
|||||||||
| MCS8 |
3 |
23 |
-62 |
- |
- |
23 |
-62 |
|||||||||
| MCS9 |
3 |
22 |
-60 |
- |
- |
22 |
-60 |
|||||||||
| MCS10 |
3 |
20 |
-57 |
- |
- |
20 |
-56 |
|||||||||
| MCS11 |
3 |
20 |
-54 |
- |
- |
20 |
-54 |
|||||||||
| MCS0 |
4 |
23 |
-82 |
- |
- |
23 |
-82 |
|||||||||
| MCS4 |
4 |
23 |
-71 |
- |
- |
23 |
-71 |
|||||||||
| MCS7 |
4 |
23 |
-64 |
- |
- |
23 |
-64 |
|||||||||
| MCS8 |
4 |
23 |
-60 |
- |
- |
23 |
-60 |
|||||||||
| MCS9 |
4 |
22 |
-58 |
- |
- |
22 |
-58 |
|||||||||
| MCS10 |
4 |
20 |
-55 |
- |
- |
20 |
-55 |
|||||||||
| MCS11 |
4 |
20 |
-52 |
- |
- |
20 |
-52 |
|||||||||
| 802.11ax HE160 |
||||||||||||||||
| MCS0 |
1 1 |
23 |
-86 |
- |
- |
23 |
-86 |
|||||||||
| MCS4 |
1 1 |
23 |
-75 |
- |
- |
23 |
-75 |
|||||||||
| MCS7 |
1 1 |
23 |
-67 |
- |
- |
23 |
-68 |
|||||||||
| MCS8 |
1 1 |
23 |
-64 |
- |
- |
23 |
-64 |
|||||||||
| MCS9 |
1 1 |
22 |
-62 |
- |
- |
22 |
-62 |
|||||||||
| MCS10 |
1 1 |
20 |
-58 |
- |
- |
20 |
-58 |
|||||||||
| MCS11 |
1 1 |
20 |
-56 |
- |
- |
20 |
-56 |
|||||||||
| MCS0 |
2 |
23 |
-83 |
- |
- |
23 |
-83 |
|||||||||
| MCS4 |
2 |
23 |
-71 |
- |
- |
23 |
-72 |
|||||||||
| MCS7 |
2 |
23 |
-64 |
- |
- |
23 |
-64 |
|||||||||
| MCS8 |
2 |
23 |
-60 |
- |
- |
23 |
-61 |
|||||||||
| MCS9 |
2 |
22 |
-58 |
- |
- |
22 |
-59 |
|||||||||
| MCS10 |
2 |
20 |
-54 |
- |
- |
20 |
-55 |
|||||||||
| MCS11 |
2 |
20 |
-52 |
- |
- |
20 |
-53 |
|||||||||
| MCS0 |
3 |
23 |
-81 |
- |
- |
23 |
-81 |
|||||||||
| MCS4 |
3 |
23 |
-70 |
- |
- |
23 |
-70 |
|||||||||
| MCS7 |
3 |
23 |
-62 |
- |
- |
23 |
-62 |
|||||||||
| MCS8 |
3 |
23 |
-59 |
- |
- |
23 |
-59 |
|||||||||
| MCS9 |
3 |
22 |
-58 |
- |
- |
22 |
-57 |
|||||||||
| MCS10 |
3 |
20 |
-53 |
- |
- |
20 |
-53 |
|||||||||
| MCS11 |
3 |
20 |
-51 |
- |
- |
20 |
-51 |
|||||||||
| MCS0 |
4 |
23 |
-79 |
- |
- |
23 |
-79 |
|||||||||
| MCS4 |
4 |
23 |
-68 |
- |
- |
23 |
-68 |
|||||||||
| MCS7 |
4 |
23 |
-61 |
- |
- |
23 |
-61 |
|||||||||
| MCS8 |
4 |
23 |
-59 |
- |
- |
23 |
-57 |
|||||||||
| MCS9 |
4 |
22 |
-55 |
- |
- |
22 |
-56 |
|||||||||
| MCS10 |
4 |
20 |
-51 |
- |
- |
20 |
-52 |
|||||||||
| MCS11 |
4 |
20 |
-49 |
- |
- |
20 |
-49 |
|||||||||
Padrões de radiação da antena
Os pontos de acesso do Cisco Catalyst 9100 requerem licenciamento inteligente obrigatório. Isso fornece facilidade de uso para gerenciamento, consumo e rastreamento de licenças do Cisco DNA. Os pontos de acesso usam pacotes que incluem pacotes de rede base bastante simplificados (Network Essentials e Network Advantage) e pacotes de software baseados em termos (Cisco DNA Essentials, Cisco DNA Advantage) como complementos. Os pacotes Cisco DNA, além dos recursos na caixa, também desbloqueiam funcionalidades adicionais no Cisco DNA Center, permitindo automação e garantia definidas por software com base em controlador em sua rede.
Os pontos de acesso do Cisco Catalyst 9100 podem suportar três tipos de licenças do Cisco DNA: Cisco DNA Essentials, Cisco DNA Advantage e Cisco DNA Premier. As licenças de DNA da Cisco fornecem inovações da Cisco no ponto de acesso. A licença do Cisco DNA também inclui as opções de licenciamento do Network Essentials e do Network Advantage, que abrangem fundamentos sem fio, como autenticação 802.1X, qualidade de serviço (QoS) e Plug and Play (PnP); telemetria e visibilidade; e logon único (SSO), bem como controles de segurança. Esses componentes do Network Essentials e do Network Advantage são perpétuos e válidos por toda a vida útil do ponto de acesso. As licenças de assinatura do Cisco DNA devem ser adquiridas por um período de assinatura de 3, 5 ou 7 anos. No entanto, após a expiração da licença do Cisco DNA, os recursos do Cisco DNA expirarão,
Observe que não é necessário implantar o Cisco DNA Center apenas para usar um dos pacotes acima. Consulte https://www.cisco.com/c/dam/en/us/products/collateral/software/one-wireless-subscription/q-and-a-c67-739601.pdf para obter detalhes adicionais sobre o Essentials e Pacotes Advantage.
Para obter informações sobre o suporte a recursos, consulte as Notas da versão do Cisco Catalyst 9100.
Gerenciando licenças com contas inteligentes
A criação de contas inteligentes usando o Cisco Smart Software Manager (SSM) permite solicitar dispositivos e pacotes de licença e também gerenciar suas licenças de software em um site centralizado. Você pode configurar a Conta Inteligente para receber alertas diários por e-mail e ser notificado sobre as licenças adicionais expiradas que deseja renovar. Uma conta inteligente é obrigatória para os pontos de acesso do Cisco Catalyst 9100. Para obter mais informações sobre contas inteligentes, consulte https://www.cisco.com/go/smartaccounts .
Para conectar quaisquer pontos de acesso ao controlador , são necessárias assinaturas de software Cisco DNA. Para ter o direito de se conectar a um Controlador sem fio Cisco Catalyst 9800 Series, o ponto de acesso requer uma licença de assinatura do Cisco DNA.

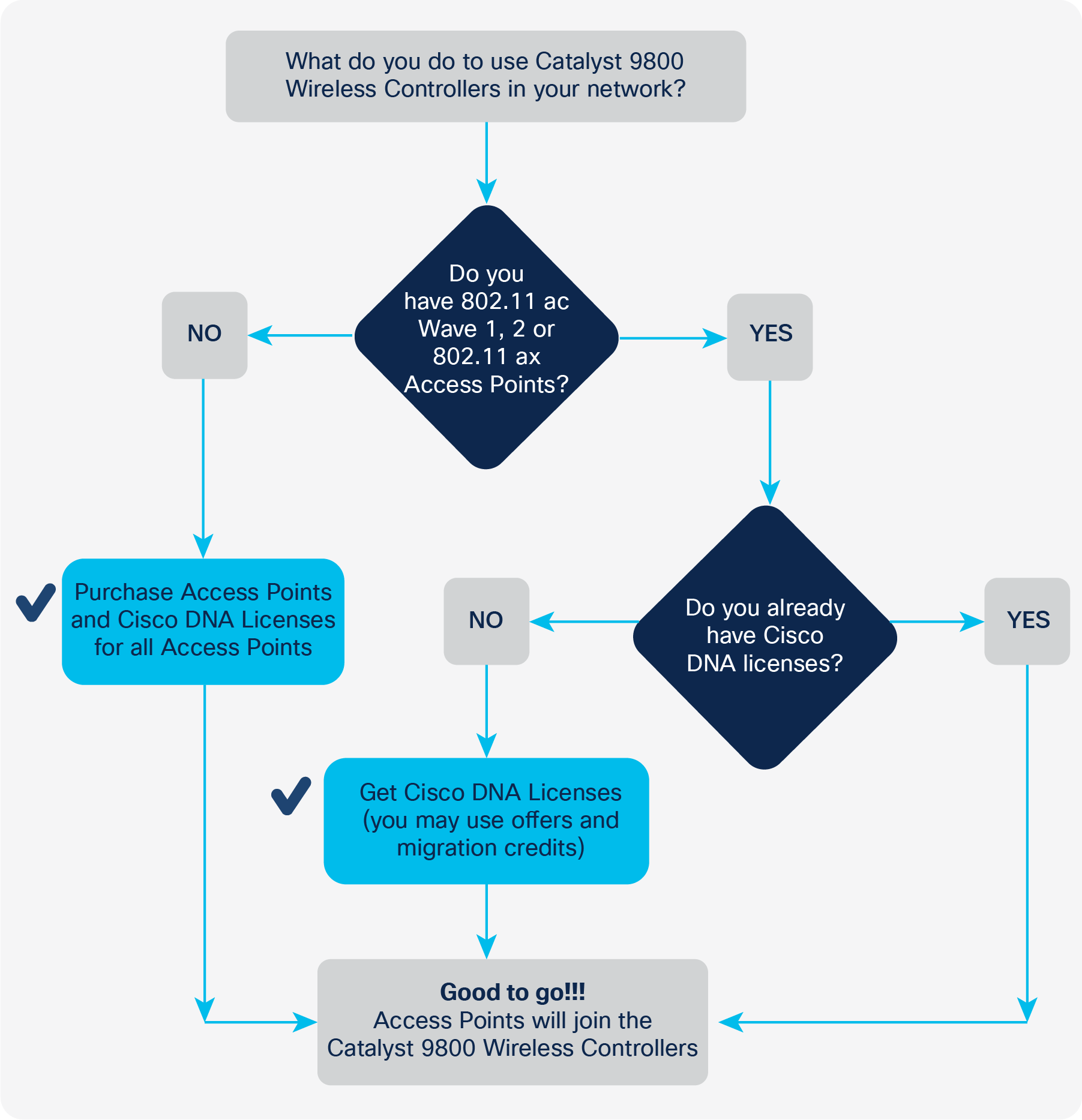

Determinando os requisitos de licença para pontos de acesso que se conectam aos controladores sem fio Cisco Catalyst 9800 Series
Os pontos de conexão que se conectam ao Catalyst 9800 possuem pacotes de assinatura de software novos e simplificados.
Eles podem suportar três níveis de software Cisco DNA: Cisco DNA Essentials, Cisco DNA Advantage ou Cisco DNA Premier.
As assinaturas de software de DNA da Cisco fornecem inovações da Cisco no AP. Eles também incluem opções perpétuas de licenciamento do Network Essentials e do Network Advantage, que abrangem fundamentos sem fio, como autenticação 802.1x, QoS, PnP etc., telemetria e visibilidade, SSO, bem como controles de segurança.
O software de assinatura do Cisco DNA deve ser adquirido por um período de assinatura de 3, 5 ou 7 anos. Contudo. no vencimento, os recursos do Cisco DNA expirarão, enquanto os recursos Network Essentials e Network Advantage permanecerão.
Para obter a lista completa de recursos do Cisco DNA Software, incluindo o perpétuo Network Essentials e Network Advantage, consulte a matriz de recursos: https://www.cisco.com/c/m/en_us/products/software/dna-subscription-wireless /en-sw-sub-matrix-wireless.html?oid=porew018984 .
Dois modos de licenciamento estão disponíveis:
● Licenciamento inteligente (SL) simplifica e adiciona flexibilidade ao licenciamento. Isto é:
◦ Simples: adquira, implante e gerencie licenças com facilidade. Os dispositivos se registram automaticamente, eliminando a necessidade de PAKs (Chaves de Ativação de Produto).
◦ Flexível: direitos de licença de pool em uma única conta. Mova licenças livremente pela rede, onde você precisar.
◦ Inteligente: gerencie suas implantações de licenças com visibilidade em tempo real da propriedade e do consumo.
● Reserva Específica de Licença (SLR) é um recurso usado em redes altamente seguras. Ele fornece um método para os clientes implantarem uma licença de software em um dispositivo (instância do produto) sem comunicar informações de uso à Cisco. Não há comunicação com a Cisco ou um satélite. As licenças são reservadas para todos os controladores. É licenciamento baseado em nó.
Quatro níveis de licença são suportados nos controladores sem fio Cisco Catalyst 9800 Series . Os controladores podem ser configurados para funcionar em qualquer um dos quatro níveis:
● Cisco DNA Essentials: nesse nível, o conjunto de recursos do Cisco DNA Essentials será suportado.
● Cisco DNA Advantage: nesse nível, o conjunto de recursos do Cisco DNA Advantage será suportado.
● NE: nesse nível, o conjunto de recursos do Network Essentials será suportado.
● NA: nesse nível, o conjunto de recursos do Network Advantage será suportado.
O Cisco DNA Premier é um pacote com licenças ISE e Cisco DNA Spaces Extend. Ele inclui o Cisco DNA Advantage, portanto, nesse nível, o conjunto de recursos do Cisco DNA Advantage será suportado. Para os clientes que adquirirem o Cisco DNA Essentials, o Network Essentials será suportado e continuará funcionando mesmo após a expiração do prazo. E para os clientes que adquirirem o Cisco DNA Advantage ou o Cisco DNA Premier, o Network Advantage será suportado e continuará funcionando mesmo após o término do prazo.
A inicialização inicial do controlador será no nível do Cisco DNA Advantage.
Para perguntas, entre em contato com o grupo de mala direta de Licenciamento de controladores sem fio Cisco Catalyst 9800 Series em ask-catalyst9800licensing
Os pontos de acesso da série Cisco Catalyst 9120AX vêm com uma garantia vitalícia limitada que fornece cobertura total da garantia do hardware enquanto o usuário final original continuar a possuir ou usar o produto. A garantia inclui substituição de hardware com antecedência de 10 dias e garante que a mídia do software fique livre de defeitos por 90 dias. Para mais detalhes, visite https://www.cisco.com/go/warranty .
Comece hoje mesmo o seu projeto de Catalyst 9120 Cisco com a nossa equipe de Serviços Profissionais.
Orientação especializada para criar uma base para obter resultados extraordinários com uma rede que prevê e se adapta, e protege seus negócios.?
Fale com um especialista em Catalyst 9120 da Cisco!
