Família de Access Point Cisco Catalyst 9130 (Wi-Fi 6)
Os pontos de acesso da série Cisco ® Catalyst ® 9130AX são a próxima geração de pontos de acesso corporativos. Eles são resilientes, seguros e inteligentes.
Cisco Catalyst 9130AX Series
Com o surgimento de redes de alta densidade e da Internet das Coisas (IoT), estamos mais dependentes de redes sem fio do que nunca. Um número crescente de dispositivos se conecta à rede todos os anos, variando de dispositivos clientes de alto desempenho a dispositivos IoT de baixa largura de banda. Os pontos de acesso da série Cisco Catalyst 9130AX oferecem uma experiência perfeita em qualquer lugar para todos, com alto escalonamento e desempenho inigualável em diversas implantações de rede. Indo além do padrão Wi-Fi 6 (802.11 ax), a Série 9130AX fornece segurança integrada, resiliência e flexibilidade operacional, além de maior inteligência de rede.
Estendendo a rede baseada na intenção da Cisco e perfeita para redes de todos os tamanhos, a série Cisco Catalyst 9130AX é dimensionada para atender às crescentes demandas da IoT, ao mesmo tempo em que oferece suporte completo às mais recentes inovações e novas tecnologias. A série 9130AX também é líder em desempenho, segurança e análise.
Os pontos de acesso da série Cisco Catalyst 9130AX, combinados com o Cisco DNA, são produtos de classe empresarial que atenderão às suas necessidades atuais e futuras. Eles são o primeiro passo na atualização da sua rede para aproveitar melhor todos os recursos e benefícios que o Wi-Fi 6 oferece.
Características principais:
● Certificado Wi-Fi 6, compatível com 802.11ax nas bandas de 2,4 GHz e 5 GHz
● Até quatro rádios Wi-Fi: rádio flexível de 5 GHz (8x8 simples ou 4x4 duplo), 2,4 GHz (4x4) e Cisco RF ASIC
● OFDMA e MU-MIMO
● Suporte a vários dígitos
● antena interna e externa
Suporte a recursos futuros:
● Pronto para IoT (BLE, outros protocolos 802.15.4 ** como o Zigbee)
Os pontos de acesso da série Cisco Catalyst 9130AX suportam OFDMA (Acesso múltiplo por divisão de freqüência ortogonal) e OFDMA (entrada múltipla por divisão multiusuário), saída múltipla (MU-MIMO), oferecendo desempenho mais previsível para aplicativos avançados e IoT. Além disso, com compatibilidade de até 5 Gbps e NBASE-T e IEEE 802.3bz Ethernet, a série 9130AX pode descarregar perfeitamente o tráfego de rede sem gargalos. Com a tecnologia Multigigabit da Cisco, você pode usar o cabeamento Categoria 5e ou 6 existente para atingir velocidades de até 5 Gbps, permitindo taxas de transferência mais altas com custo mínimo. E com várias opções de antena, você pode escolher a que melhor funciona para você.
Com a série 9130AX, você pode proteger trabalhadores remotos ou o micro-escritório. Qualquer ponto de acesso Cisco Aironet ou Catalyst pode funcionar como um OfficeExtend Access Point (OEAP). Com uma OEAP, um funcionário em casa ou em um micro-escritório temporário terá acesso ao SSID corporativo e à rede corporativa sem a necessidade de configurar uma VPN ou ter qualquer conhecimento técnico avançado.
A Rede Definida pelo Usuário da Cisco, um recurso disponível no Cisco DNA Center, permite que a TI dê aos usuários finais o controle de sua própria partição de rede sem fio em uma rede compartilhada. Os usuários finais podem implantar remotamente e com segurança seus dispositivos nessa rede. Perfeito para dormitórios de universidades ou estadias prolongadas em hospitais, o Cisco User Defined Network concede segurança e controle ao dispositivo, permitindo que cada usuário escolha quem pode se conectar à sua rede. "(Disponível na segunda metade do ano civil de 2020.)"
O painel de prontidão do Wi-Fi 6 é um novo painel no menu Garantia do Cisco DNA Center. Ele examinará o inventário de todos os dispositivos na rede e verificará a compatibilidade do dispositivo, software e cliente para o novo padrão Wi-Fi 6. Após a atualização, a análise sem fio avançada indicará ganhos de desempenho e capacidade como resultado da implantação do Wi-Fi 6. Essa é uma ferramenta incrível que ajudará sua equipe a definir onde e como a rede sem fio deve ser atualizada. Ele também fornecerá informações sobre a distribuição do ponto de acesso por protocolo (802.11 ac / n / abg), a eficiência do tempo de antena sem fio por protocolo e métricas granulares de desempenho.
Tabela 1. Recursos e benefícios
| Característica |
Benefícios |
| Wi-Fi 6 (802.11ax) |
O padrão emergente IEEE 802.11ax, também conhecido como High-Efficiency Wireless (HEW) ou Wi-Fi 6, baseia-se no 802.11ac. Ele oferece uma melhor experiência em ambientes típicos com desempenho mais previsível para aplicativos avançados, como vídeo 4K ou 8K, aplicativos de colaboração de alta densidade e alta definição, escritórios totalmente sem fio e IoT. O Wi-Fi 6 foi projetado para usar as bandas de 2,4 GHz e 5 GHz, diferentemente do padrão 802.11ac. |
| Cisco RF ASIC |
O circuito integrado específico da aplicação (RF) da Cisco (ASIC) é um rádio definido por software (SDR) totalmente integrado que pode executar análises avançadas do espectro de RF e oferece recursos como Cisco CleanAir ® , sistema de prevenção de intrusões sem fio (wIPS), FastLocate, * e Detecção de seleção dinâmica de frequência (DFS). ( * Futuro) |
| OFDMA de ligação ascendente / ligação descendente |
O planejamento baseado em OFDMA divide a largura de banda em alocações de frequência menores chamadas Unidades de Recursos (RUs), que podem ser atribuídas a clientes individuais nas direções de downlink e uplink para reduzir a sobrecarga e a latência. |
| Tecnologia MU ‑ MIMO de ligação ascendente / ligação descendente |
Com suporte para oito fluxos espaciais, o MU-MIMO permite que os pontos de acesso dividam fluxos espaciais entre dispositivos clientes para maximizar a taxa de transferência. |
| Coloração BSS |
A reutilização espacial (também conhecida como coloração Basic Service Set [BSS]) permite que os pontos de acesso e seus clientes diferenciem entre BSSs, permitindo assim transmissões mais simultâneas. |
| Tempo alvo de vigília |
Um novo modo de economia de energia chamado Target Wake Time (TWT) permite que o cliente permaneça no sono e acorde apenas em horários pré-programados (de destino) para trocar dados com o ponto de acesso. Isso oferece economia significativa de energia para dispositivos operados por bateria, até 3x a 4x as economias alcançadas pelo 802.11n e 802.11ac. |
| Captura inteligente |
O Intelligent Capture investiga a rede e fornece análises profundas ao Cisco DNA Center. O software pode rastrear mais de 240 anomalias e revisar instantaneamente todos os pacotes sob demanda, emulando o administrador de rede no local. O Intelligent Capture permite decisões mais informadas em suas redes sem fio. |
| Atribuição flexível de rádio (FRA) com modo tri-rádio |
A FRA permite que os pontos de acesso determinem de forma inteligente o modo operacional de atender rádios com base no ambiente de RF e nas demandas de tráfego. Os pontos de acesso podem operar nos seguintes modos:
● Modo de rádio duplo: um 8x8 5 GHz e um 4x4 2,4 GHz. Um rádio atenderá clientes na banda de 5 GHz, enquanto o outro atenderá clientes na banda de 2,4 GHz.
● Modo de rádio triplo
* : duplo 4x4 a 5 GHz e um 4x4 a 2,4 GHz. Com dois rádios 4x4 de 5 GHz e um 4x4 de 2,4 GHz (rádio tri) dentro do ponto de acesso, a capacidade do dispositivo cliente pode ser aumentada sob demanda.
● O modo padrão do ponto de acesso é o rádio duplo com 8x8 5 GHz e 4x4 2,4 GHz. Ele tem a capacidade de dividir o rádio 8x8 em dois rádios 4x4 separados de 5 GHz por meio de software, permitindo assim os benefícios da FRA enquanto permite que o rádio de 2,4 GHz permaneça ativo.
|
| Primeiro ponto de acesso de antena externa 8x8 do setor com conector de antena inteligente |
Cisco Catalyst 9130AX Series is the first in the industry to provide 8x8 radio architecture with external antennas. Additionally these antennas can also be split into a dual 4x4 radio architecture. An intelligent physical antenna connector is included on the 9130AX Series access points with an external antenna. This connector provides advanced network design flexibility for high-density and large open-area environments such as auditoriums, convention centers, libraries, cafeterias, and arenas/stadiums. |
| Cisco Embedded Wireless Controller (EWC) |
Embedded Wireless Controller on Catalyst 9130AX Access Points is designed for networks of all sizes, including small and medium-sized businesses and distributed enterprises. It provides industry-leading wireless LAN technology without the need for a physical wireless controller. |
| Multigigabit Ethernet support |
A Ethernet multigigit fornece velocidades de ligação ascendente de 5 Gbps e 2,5 Gbps, além de 100 Mbps e 1 Gbps. Todas as velocidades são suportadas no cabeamento Categoria 5e, bem como no cabeamento 10GBASE-T (IEEE 802.3bz). |
| Bluetooth 5 |
O rádio Bluetooth Low Energy (BLE) 5 integrado permite casos de uso baseados em localização, como rastreamento de ativos, localização ou análise. |
| Suporte de contêiner para aplicativos |
O suporte ao contêiner permite recursos de computação de ponta para aplicativos de IoT no ponto de acesso do host. |
| Recursos da Apple |
A Apple e a Cisco fizeram parceria para criar uma experiência móvel ideal para dispositivos iOS em redes corporativas baseadas nas tecnologias da Cisco. Usando novos recursos no Apple iOS, em combinação com o mais recente software e hardware da Cisco, as empresas agora podem usar com mais eficiência sua infraestrutura de rede para oferecer uma experiência aprimorada ao usuário em todos os aplicativos de negócios. No centro da colaboração, há um aperto de mão exclusivo entre os dispositivos Cisco WLAN e Apple. Esse handshake permite que a Cisco WLAN forneça uma experiência de roaming Wi-Fi ideal para dispositivos Apple. Além disso, a WLAN da Cisco confia nos dispositivos Apple e dá tratamento prioritário aos aplicativos críticos para os negócios especificados pelo dispositivo Apple. Esse recurso também é conhecido como Fast Lane. |
Nota: Os seguintes recursos estarão disponíveis em uma versão futura: Captura inteligente, modo Tri-radio, Uplink MU-MIMO e suporte a contêiner para aplicativos.
Resiliente - desempenho estável em ambientes exigentes
As infra-estruturas de rede atualizadas para dispositivos habilitados para Wi-Fi 6 receberão até quatro vezes o aumento de capacidade necessário para suportar os dispositivos adicionais conectados à rede, bem como os dados que eles geram. O Wi-Fi 6 oferecerá desempenho multigigit que apresentará conectividade perfeita com maior taxa de transferência em comparação com o padrão Wi-Fi 5 (802.11ac). Isso significa que sua rede funcionará de maneira mais suave. Com suporte para a coloração BSS, o novo padrão facilita implantações de dispositivos de alta densidade, permitindo transmissões simultâneas, aumentando a capacidade da rede, interações com os clientes e serviços de valor agregado. A coloração BSS permite que os canais limitados na banda de 2,4 GHz tenham melhor reutilização espectral, beneficiando a IoT e outros clientes de 2,4 GHz.
O Wi-Fi 6, com melhor coordenação do tempo de trânsito de e para dispositivos, também trará uma redução na latência e maior confiabilidade, permitindo centenas de dispositivos por ponto de acesso. Isso permitirá que os dispositivos IoT sejam implantados de forma confiável em escala. Além disso, o Wi-Fi 6 reduzirá o consumo de bateria em dispositivos como smartphones, tablets e dispositivos IoT, quando comparado aos padrões anteriores. Para mais detalhes sobre o Wi-Fi 6, consulte o white paper técnico da Cisco sobre o Wi-Fi 6.
Os sistemas confiáveis criados com o Cisco Trust Anchor Technologies fornecem uma base altamente segura para os produtos da Cisco. Com os pontos de acesso Cisco Catalyst 9100, essas tecnologias permitem garantia de autenticidade de hardware e software para confiança na cadeia de suprimentos e forte defesa contra ataques intermediários que comprometem software e firmware. Os recursos do Trust Anchor incluem:
● Assinatura de imagem: as imagens assinadas criptograficamente garantem que o firmware, o BIOS e outros componentes de software sejam autênticos e não modificados. À medida que o sistema é inicializado, as assinaturas de software do sistema são verificadas quanto à integridade.
● Inicialização segura: a tecnologia Cisco Secure Boot ancora a cadeia de confiança da sequência de inicialização em hardware imutável, atenuando ameaças contra o estado fundamental de um sistema e o software sendo carregado, independentemente do nível de privilégio do usuário. Ele fornece proteção em camadas contra firmware modificado ilicitamente.
● Módulo Cisco Trust Anchor: uma solução criptográfica forte e resistente a violações, identifica exclusivamente o produto para que sua origem possa ser confirmada pela Cisco. Isso garante que o produto é genuíno.
Redesenhado esteticamente para a empresa de próxima geração
Os pontos de acesso Cisco Catalyst 9100 são construídos desde o início, com uma nova aparência limpa e um acabamento suave, integrando excelência de RF e tecnologias de próxima geração para fornecer uma melhor experiência sem fio da categoria, sem compromisso. Além de incorporar vários novos recursos de alto desempenho, o hardware foi redesenhado para oferecer maior eficiência em um formato mais compacto para implantações de Wi-Fi visualmente atraentes.
O emparelhamento dos pontos de acesso do Cisco Catalyst 9130AX Series com o Cisco DNA permite uma transformação total da rede. O Cisco DNA permite que você realmente entenda sua rede com análises em tempo real, detecte e contenha rapidamente ameaças à segurança e forneça facilmente consistência em toda a rede por meio de automação e virtualização.
O DNA da Cisco com acesso definido por software (SD-Access) é a estrutura de rede que potencializa os negócios. É uma arquitetura aberta e extensível, orientada por software, que acelera e simplifica as operações de rede da sua empresa. A arquitetura programável libera sua equipe de TI de tarefas repetitivas e demoradas de configuração de rede, para que possam se concentrar na inovação que transforma positivamente seus negócios. Ao desacoplar as funções de rede do hardware, você pode criar e gerenciar toda a sua rede com e sem fio a partir de uma única interface de usuário. O SD-Access permite a automação baseada em políticas da borda à nuvem com recursos fundamentais. Esses incluem:
● Implantação simplificada de dispositivos
● Gerenciamento unificado de redes com e sem fio
● Virtualização e segmentação de rede
● Políticas baseadas em grupo
● Análise baseada em contexto
Os pontos de acesso da série Cisco Catalyst 9130AX suportam SD-Access, a arquitetura corporativa líder da Cisco.
Trabalhando juntos, o Cisco Catalyst 9130AX Series e o Cisco DNA oferecem recursos como:
● Espaços de DNA da Cisco
● Mecanismo de serviços de identidade da Cisco
● Análise e garantia do DNA da Cisco
O resultado? Sua rede permanece relevante, torna-se pronta para o digital e é a força vital da sua organização.
Tabela 2. Especificações
| Item |
Especificação |
||||||||||||||||||||||||||
| Números de peça |
Ponto de acesso Cisco Catalyst 9130AXI: ambientes internos, com antenas internas
● C9130AXI-x: Cisco Catalyst 9130 Series
Ponto de acesso Cisco Catalyst 9130AXE: ambientes internos desafiadores, com antenas externas
● C9130AXE-x: Cisco Catalyst 9130 Series
Domínios regulatórios: (x = domínio regulatório) Os clientes são responsáveis por verificar a aprovação para uso em seus países individuais. Para verificar a aprovação e identificar o domínio regulatório que corresponde a um país específico, visite https://www.cisco.com/go/aironet/compliance . Nem todos os domínios regulamentares foram aprovados. Quando aprovados, os números de peça estarão disponíveis na Lista de Preços Global e / ou nas listas de preços regionais. Serviços de LAN sem fio da Cisco
● AS-WLAN-CNSLT:
Serviço de planejamento e projeto de rede LAN sem fio da Cisco
● AS-WLAN-CNSLT:
Serviço de migração Cisco Wireless LAN 802.11n
|
||||||||||||||||||||||||||
| Programas |
Catalyst 9130AXI
● Software Cisco Unified Wireless Network versão 8.10.x ou posterior
● Software Cisco IOS
® XE versão 16.12.1 com AP Device Pack ou posterior
Catalyst 9130AXE
● Software Cisco Unified Wireless Network versão 8.10MR1 ou posterior
● Cisco IOS
® XE Software Release 17.1.1 s ou mais tarde
|
||||||||||||||||||||||||||
| Controladores de LAN sem fio suportados |
● Controladores sem fio Cisco Catalyst 9800 Series
● Controladores sem fio Cisco 3504, 5520 e 8540 e Controlador sem fio virtual da Cisco
|
||||||||||||||||||||||||||
| Recursos do 802.11n versão 2.0 (e relacionados) |
● MIMO 4x4 com quatro fluxos espaciais
● Combinação de proporção máxima (MRC)
● 802.11ne 802.11a / g
● canais de 20 e 40 MHz
● Taxas de dados PHY de até 1,5 Gbps (40 MHz com 5 GHz e 20 MHz com 2,4 GHz)
● Agregação de pacotes: Unidade de dados de protocolo MAC agregada (A-MPDU) (transmitir e receber), Unidade de dados de serviço MAC agregada (A-MSDU) (transmissão e recepção)
● Seleção de frequência dinâmica 802.11 (DFS)
● Suporte à Diversidade de deslocamento cíclico (CSD)
|
||||||||||||||||||||||||||
| 802.11ac |
● MU-MIMO de downlink 8x8 com oito fluxos espaciais
● MRC
● forma de feixe 802.11ac
● canais de 20, 40, 80 e 160 MHz
● Taxas de dados PHY de até 6,9 Gbps (160 MHz com 5 GHz)
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● DFS 802.11
● suporte a CSD
● suporte WPA3
|
||||||||||||||||||||||||||
| 802.11ax |
● MU-MIMO de uplink / downlink 8x8 com oito fluxos espaciais
● OFDMA de ligação ascendente / ligação descendente
● TWT
● coloração BSS
● MRC
● forma de feixe 802.11ax
● canais de 20, 40, 80 e 160 MHz
● Taxas de dados PHY de até 10 Gbps (160 MHz com 5 GHz e 20 MHz com 2,4 GHz)
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● DFS 802.11
● suporte a CSD
● suporte WPA3
|
||||||||||||||||||||||||||
| Antena integrada |

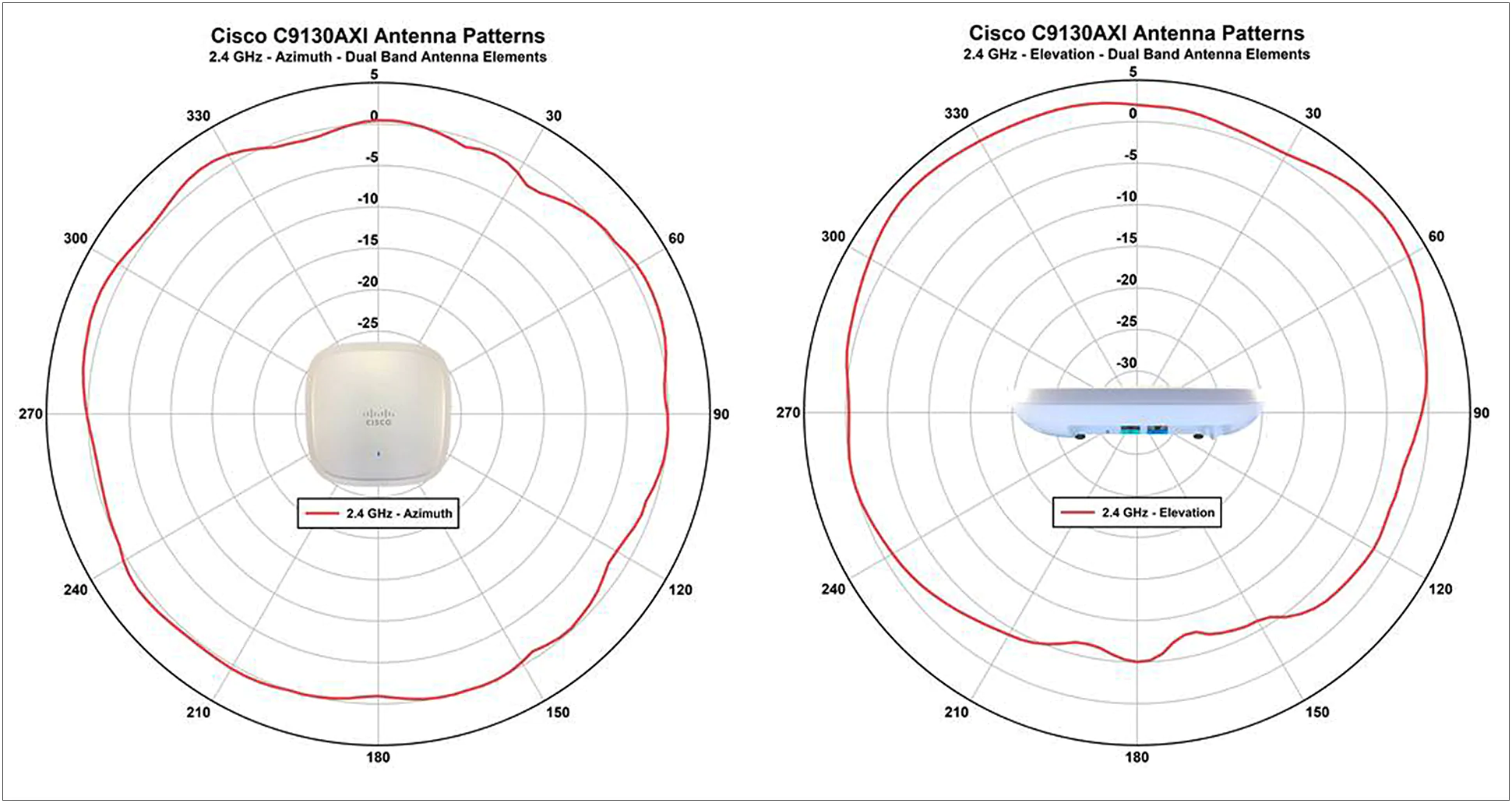

● 2,4 GHz: ganho de pico de 4 dBi, antena interna, omnidirecional em azimute

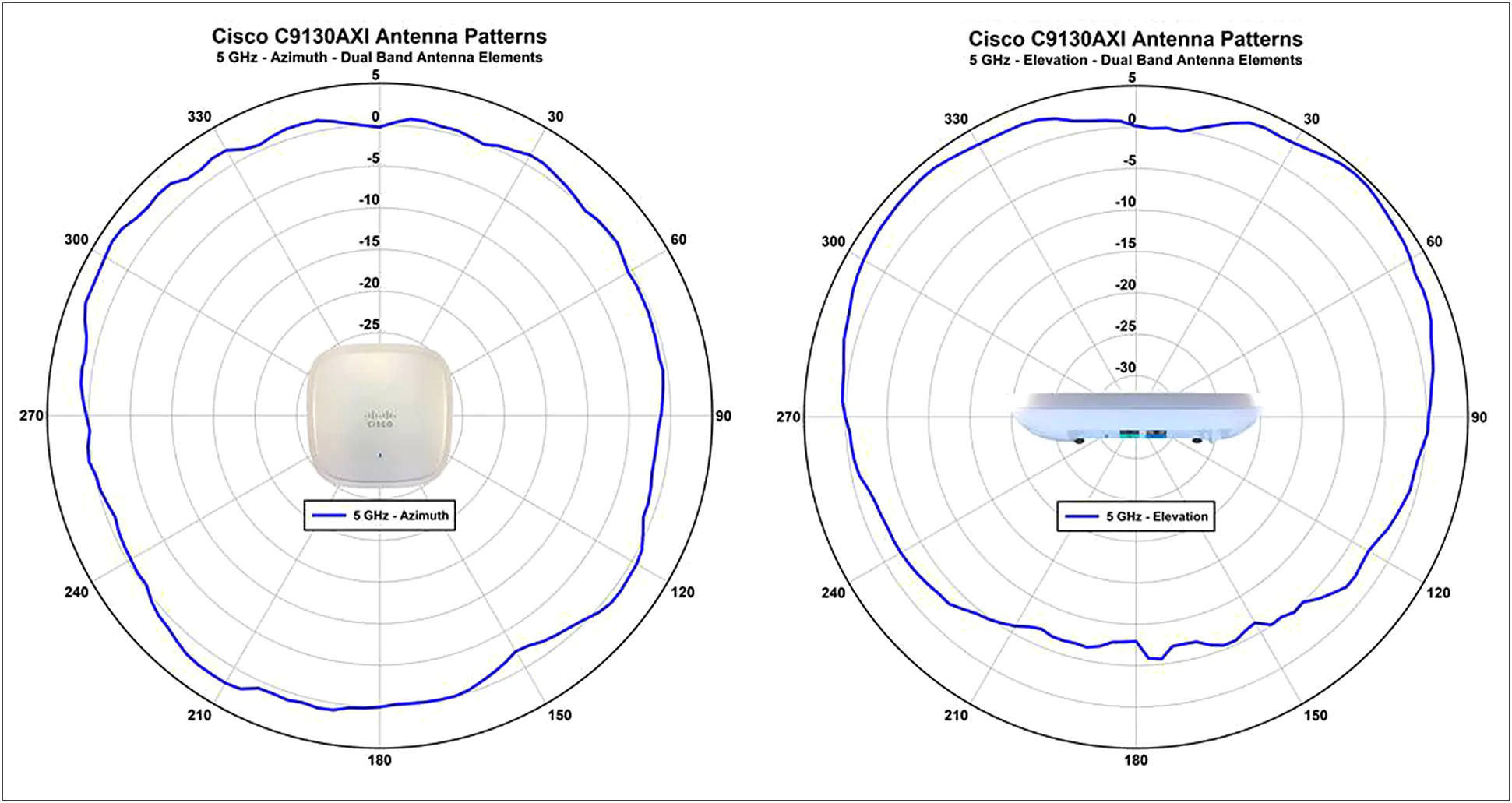

● 5 GHz: ganho de pico de 6 dBi, antena interna, omnidirecional em azimute
|
||||||||||||||||||||||||||
| Antena externa com conector de antena inteligente |
● O ponto de acesso Cisco Catalyst 9130AXE é certificado para uso com ganhos de antena de até 13 dBi (2,4 GHz e 5 GHz)
● A Cisco oferece a mais ampla seleção de antenas do setor
, oferecendo cobertura ideal para uma variedade de cenários de implantação
● Suporta antenas auto-identificáveis (SIA) no conector da antena inteligente
● O conector de antena inteligente é um conector multi-RF compacto com interface 8-DART
● Requer o conector de antena inteligente AIR-CAB002-D8-R = 2-fppt quando usado com antenas com um conector RP-TNC
● Requer o conector de antena inteligente AIR-CAB003-D8-N = 3 pés quando usado com a antena AIR-ANT2513P4M-N =
|
||||||||||||||||||||||||||
| Interfaces |
● 1x Ethernet 100, 1000, 2500, 5000 Multigigit (RJ-45) - IEEE 802.3bz
● Porta do console de gerenciamento (RJ-45)
● USB 2.0 a 4.5W (ativado por software futuro)
|
||||||||||||||||||||||||||
| Indicadores |
● LED de status indica status do carregador de inicialização, status da associação, status operacional, avisos do carregador de inicialização e erros do carregador de inicialização
|
||||||||||||||||||||||||||
|
● Ponto de acesso (sem suportes de montagem):
◦ C9130AXI: 8,9 x 8,9 x 1,88 em (22,6 x 22,6 x 4,8 cm). ◦ C9130AXE:. 9,17 x 9,17 x 1,58 em (23,3 x 23,3 x 4,0 cm) |
|||||||||||||||||||||||||||
| Peso |
Cisco Catalyst 9130AXI
● 3,25 kg (1,45 kg)
Cisco Catalyst 9130AXE
● 1,78 kg (3,78 lb)
|
||||||||||||||||||||||||||
| Requisitos de energia de entrada |
● 802.3at Power over Ethernet Plus (PoE +), Cisco Universal PoE (Cisco UPOE
® )
● Cisco power injector, AIR-PWRINJ6=
● 802.3af PoE
● Cisco power injector, AIR-PWRINJ5= (Note: This injector supports only 802.3af)
|
||||||||||||||||||||||||||
| Catalyst 9130AXI |
|||||||||||||||||||||||||||
| PoE power consumption |
2.4-GHz radio |
5-GHz radio |
Link speed |
USB |
Link Layer Discovery Protocol (LLDP) |
||||||||||||||||||||||
| 802.3at (PoE+) |
4x4 |
8x8 |
5G |
N |
25.5W |
||||||||||||||||||||||
| 802.3at (PoE+) |
4x4 |
4x4 |
5G |
Y [4.5W] |
25.5W |
||||||||||||||||||||||
| 802.3bt (Cisco UPOE) |
4x4 |
8x8 |
5G |
Y [4.5W] |
30.5W |
||||||||||||||||||||||
| Cisco Catalyst 9130AXE |
|||||||||||||||||||||||||||
| PoE power consumption |
2.4-GHz radio |
5-GHz radio |
Link speed |
USB |
LLDP |
||||||||||||||||||||||
| 802.3at (PoE+) |
4x4 |
8x8 |
5G |
N |
25.5W |
||||||||||||||||||||||
| 802.3at (PoE+) |
4x4 |
4x4 |
5G |
Y [4.5W] |
25.5W |
||||||||||||||||||||||
| 802.3bt (Cisco UPOE) |
4x4 |
8x8 |
5G |
Y [4.5W] |
30.5W |
||||||||||||||||||||||
| Cisco Catalyst 9130AXI and 9130AXE |
|||||||||||||||||||||||||||
| PoE power consumption |
2.4-GHz radio |
5-GHz radio |
Link speed |
USB |
LLDP |
||||||||||||||||||||||
| 802.3af |
PoE |
1x1 |
1x1 |
1G |
N |
13.4W |
|||||||||||||||||||||
| Environmental |
Cisco Catalyst 9130AXI
● Nonoperating (storage) temperature: -22° to 158°F (-30° to 70°C)
● Nonoperating (storage) altitude test: 25˚C, 15,000 ft (4600 m)
● Operating temperature: 32° to 122°F (0° to 50°C)
● Operating humidity: 10% to 90% (noncondensing)
● Operating altitude test: 40˚C, 9843 ft (3000 m)
Note: When the ambient operating temperature exceeds 40°C, the access point will shift from 8x8 to 4x4 on the 5 GHz radio, uplink Ethernet will downgrade to 1 Gigabit Ethernet; however, the USB interface will remain enabled. Cisco Catalyst 9130AXE
● Nonoperating (storage) temperature: -22° to 158°F (-30° to 70°C)
● Nonoperating (storage) altitude test: 25˚C, 15,000 ft (4600 m)
● Operating temperature: -4° to 122°F (-20° to 50°C)
● Operating humidity: 10% to 90% (noncondensing)
● Operating altitude test: 40˚C, 9843 ft.(3000 m)
|
||||||||||||||||||||||||||
| System memory |
● 2048 MB DRAM
● 1024 MB flash
|
||||||||||||||||||||||||||
| Warranty |
Limited lifetime hardware warranty |
||||||||||||||||||||||||||
| Available transmit power settings |
2.4 GHz
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12.5 mW)
● 8 dBm (6.25 mW)
● 5 dBm (3.13 mW)
● 2 dBm (1.56 mW)
● -1 dBm (0.79 mW)
● -4 dBm(0.39 mW)
|
5 GHz
● 26 dBm (400 mW)
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12.5 mW)
● 8 dBm (6.25 mW)
● 5 dBm (3.13 mW)
● 2 dBm (1.56 mW)
● -1 dBm (0.79 mW)
|
|||||||||||||||||||||||||
| Regulatory domains and 20-MHz operating channels |
A (A regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 8 channels
(excludes 5.600 to 5.640 GHz)
● 5.745 to 5.825 GHz; 5 channels
B (B regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.120 GHz; 12 channels
● 5.745 to 5.825 GHz; 5 channels
C (C regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.745 to 5.825 GHz; 5 channels
D (D regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.720 GHz; 12 channels
● 5.745 to 5.865 GHz; 7 channels
E (E regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 8 channels
(excludes 5.600 to 5.640 GHz)
F (F regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.250 to 5.350 GHz; 4 channels
● 5.725 to 5.825 GHz; 4 channels
G (G regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.745 to 5.825 GHz; 5 channels
H (H regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.745 to 5.825 GHz; 5 channels
|
I (I regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
K (K regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.745 to 5.825 GHz; 5 channels
N (N regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.745 to 5.825 GHz; 5 channels
Q (Q regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 11 channels
R (R regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.660 to 5720 GHz; 4 channels
● 5.745 to 5.825 GHz; 5 channels
S (S regulatory domain):
● 2.412 to 2.472 GHz; 13 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 11 channels
● 5.745 to 5.825 GHz; 5 channels
T (T regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.720 GHz; 12 channels
● 5.745 to 5.825 GHz; 5 channels
Z (Z regulatory domain):
● 2.412 to 2.462 GHz; 11 channels
● 5.180 to 5.320 GHz; 8 channels
● 5.500 to 5.700 GHz; 8 channels
(excludes 5.600 to 5.640 GHz)
● 5.745 to 5.805 GHz; 4 channels
|
|||||||||||||||||||||||||
| Note: Customers are responsible for verifying approval for use in their individual countries. To verify approval and to identify the regulatory domain that corresponds to a particular country, visit https://www.cisco.com/go/aironet/compliance |
|||||||||||||||||||||||||||
| Maximum number of nonoverlapping channels |
2.4 GHz
● 802.11b/g:
◦ 20 MHz: 3
● 802.11n:
◦ 20 MHz: 3
● 802.11ax:
◦ 20 MHz: 3 |
5 GHz
● 802.11a:
◦ 20 MHz: 26 FCC, 16 EU
● 802.11n:
◦ 20 MHz: 26 FCC, 16 EU ◦ 40 MHz: 12 FCC, 7 EU
● 802.11ac/ax:
◦ 20 MHz: 26 FCC, 16 EU ◦ 40 MHz: 12 FCC, 7 EU ◦ 80 MHz: 5 FCC, 3 EU ◦ 160 MHz 2 FCC, 1 EU |
|||||||||||||||||||||||||
| Note: This varies by regulatory domain. Refer to the product documentation for specific details for each regulatory domain. |
|||||||||||||||||||||||||||
| Compliance standards |
●
Safety:
◦ IEC 60950-1 ◦ EN 60950-1 ◦ UL 60950-1 ◦ CAN/CSA-C22.2 No. 60950-1 ◦ AS/NZS60950.1 ◦ UL 2043 ◦ Class III equipment
●
Emissions:
◦ CISPR 32 (rev. 2015) ◦ EN 55032 (rev. 2012/AC:2013) ◦ EN 55032 (rev. 2015) ◦ EN61000-3-2 (rev. 2014) ◦ EN61000-3-3 (rev. 2013) ◦ KN61000-3-2 ◦ KN61000-3-3 ◦ AS/NZS CISPR 32 Class B (rev. 2015) ◦ 47 CFR FCC Part 15B ◦ ICES-003 (rev. 2016 Issue 6, Class B) ◦ VCCI-CISPR 32 ◦ CNS (rev. 13438) ◦ KN-32 ◦ QCVN 118:2018/BTTTT
●
Immunity:
◦ CISPR 24 (rev. 2010) ◦ EN 55024 + AMD 1(rev. 2010) ◦ EN 55035: 2017 ◦ KN35
●
Emissions and immunity:
◦ EN 301 489-1 (v2.1.1 2017-02) ◦ EN 301 489-17 (v3.1.1 2017-02) ◦ QCVN (18:2014) ◦ QCVN 112:2017/BTTTT ◦ KN 489-1 ◦ KN 489-17 ◦ EN 60601-1-2:2015 ◦ EN 61000-6-1: 2007
●
Radio:
◦ EN 300 328 (v2.1.1) ◦ EN 301 893 (v2.1.1) ◦ AS/NZS 4268 (rev. 2017) ◦ 47 CFR FCC Part 15C, 15.247, 15.407 ◦ RSP-100 ◦ RSS-GEN ◦ RSS-247 ◦ China regulations SRRC ◦ LP0002 (rev 2018.1.10) ◦ Japan Std. 33a, Std. 66, and Std. 71
●
RF safety:
◦ EN 50385 (rev. Aug 2002) ◦ ARPANSA ◦ AS/NZS 2772 (rev. 2016) ◦ EN 62209-1 (rev. 2016) ◦ EN 62209-2 (rev. 2010) ◦ 47 CFR Part 1.1310 and 2.1091 ◦ RSS-102
●
IEEE standards:
◦ IEEE 802.3 ◦ IEEE 802.3ab ◦ IEEE 802.3af/at ◦ IEEE 802.11a/b/g/n/ac/ax ◦ IEEE 802.11h, 802.11d
●
Security:
◦ 802.11i, Wi-Fi Protected Access 2 (WPA2), WPA3 ◦ 802.1X ◦ Advanced Encryption Standard (AES)
●
Extensible Authentication Protocol (EAP) types:
◦ EAP-Transport Layer Security (TLS) ◦ EAP-Tunneled TLS (TTLS) or Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2 ◦ Protected EAP (PEAP) v0 or EAP-MSCHAP v2 ◦ EAP-Flexible Authentication via Secure Tunneling (EAP-FAST) ◦ PEAP v1 or EAP-Generic Token Card (GTC) ◦ EAP-Subscriber Identity Module (SIM) |
||||||||||||||||||||||||||
| Taxas de dados suportadas |
802.11b: 1, 2, 5.5 e 11 Mbps |
||||||||||||||||||||||||||
| 802.11a / g: 6, 9, 12, 18, 24, 36, 48 e 54 Mbps |
|||||||||||||||||||||||||||
| Taxas de dados 802.11n em 2,4 GHz (apenas 20 MHz e MCS 0 a MCS 31) e 5 GHz: |
|||||||||||||||||||||||||||
| Índice MCS [1] |
IG [2] = 800 ns |
IG = 800 ns |
IG = 400 ns |
IG = 400 ns |
|||||||||||||||||||||||
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
|||||||||||||||||||||||
| 0 0 |
6.5 |
13,5 |
7.2 |
15 |
|||||||||||||||||||||||
| 1 1 |
13 |
27 |
14,4 |
30 |
|||||||||||||||||||||||
| 2 |
19,5 |
40,5 |
21,7 |
45 |
|||||||||||||||||||||||
| 3 |
26 |
54 |
28,9 |
60 |
|||||||||||||||||||||||
| 4 |
39. |
81 |
43,3 |
90 |
|||||||||||||||||||||||
| 5 |
52 |
108 |
57,8 |
120 |
|||||||||||||||||||||||
| 6 |
58,5 |
121,5 |
65 |
135 |
|||||||||||||||||||||||
| 7 |
65 |
135 |
72,2 |
150 |
|||||||||||||||||||||||
| 8 |
13 |
27 |
14,4 |
30 |
|||||||||||||||||||||||
| 9 |
26 |
54 |
28,9 |
60 |
|||||||||||||||||||||||
| 10 |
39. |
81 |
43,3 |
90 |
|||||||||||||||||||||||
| 11 |
52 |
108 |
57,8 |
120 |
|||||||||||||||||||||||
| 12 |
78 |
162 |
86,7 |
180 |
|||||||||||||||||||||||
| 13 |
104 |
216 |
115,6 |
240 |
|||||||||||||||||||||||
| 14 |
117 |
243 |
130 |
270 |
|||||||||||||||||||||||
| 15 |
130 |
270 |
144,4 |
300 |
|||||||||||||||||||||||
| 16 |
19,5 |
40,5 |
21,7 |
45 |
|||||||||||||||||||||||
| 17 |
39. |
81 |
43,4 |
90 |
|||||||||||||||||||||||
| 18 |
58,5 |
121,5 |
65 |
135 |
|||||||||||||||||||||||
| 19 |
78 |
162 |
86,7 |
180 |
|||||||||||||||||||||||
| 20 |
117 |
243 |
130 |
270 |
|||||||||||||||||||||||
| 21 |
156 |
324 |
173,3 |
360 |
|||||||||||||||||||||||
| 22 |
175,5 |
364,5 |
195 |
405 |
|||||||||||||||||||||||
| 23 |
195 |
405 |
216,7 |
450 |
|||||||||||||||||||||||
| 24 |
26 |
54 |
28,9 |
60 |
|||||||||||||||||||||||
| 25 |
52 |
108 |
57,8 |
120 |
|||||||||||||||||||||||
| 26 |
78 |
162 |
86,7 |
180 |
|||||||||||||||||||||||
| 27 |
104 |
216 |
115,6 |
240 |
|||||||||||||||||||||||
| 28. |
156 |
324 |
173,3 |
360 |
|||||||||||||||||||||||
| 29 |
208 |
432 |
231,1 |
480 |
|||||||||||||||||||||||
| 30 |
234 |
486 |
260 |
540 |
|||||||||||||||||||||||
| 31 |
260 |
540 |
288,9 |
600 |
|||||||||||||||||||||||
| Taxas de dados 802.11ac (5 GHz): |
|||||||||||||||||||||||||||
|
|
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
||||||||||||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||||||||
| 0 0 |
1 1 |
6.5 |
13,5 |
29,3 |
58,5 |
7.2 |
15 |
32,5 |
65 |
||||||||||||||||||
| 1 1 |
1 1 |
13 |
27 |
58,5 |
117 |
14,4 |
30 |
65 |
130 |
||||||||||||||||||
| 2 |
1 1 |
19,5 |
40,5 |
87,8 |
175,5 |
21,7 |
45 |
97,5 |
195 |
||||||||||||||||||
| 3 |
1 1 |
26 |
54 |
117 |
234 |
28,9 |
60 |
130 |
260 |
||||||||||||||||||
| 4 |
1 1 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
||||||||||||||||||
| 5 |
1 1 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
||||||||||||||||||
| 6 |
1 1 |
58,5 |
121,5 |
263,3 |
526,5 |
65 |
135 |
292,5 |
585 |
||||||||||||||||||
| 7 |
1 1 |
65 |
135 |
292,5 |
585 |
72,2 |
150 |
325 |
650 |
||||||||||||||||||
| 8 |
1 1 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
||||||||||||||||||
| 9 |
1 1 |
- |
180 |
390 |
780 |
- |
200 |
433,3 |
866,7 |
||||||||||||||||||
| Índice MCS |
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
||||||||||||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||||||||
| 0 0 |
2 |
13 |
27 |
58,5 |
117 |
14,4 |
30 |
65 |
130 |
||||||||||||||||||
| 1 1 |
2 |
26 |
54 |
117 |
234 |
28,9 |
60 |
130 |
260 |
||||||||||||||||||
| 2 |
2 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
||||||||||||||||||
| 3 |
2 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
||||||||||||||||||
| 4 |
2 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
||||||||||||||||||
| 5 |
2 |
104 |
216 |
468 |
936 |
115,6 |
240 |
520 |
1040 |
||||||||||||||||||
| 6 |
2 |
117 |
243 |
526,5 |
1053 |
130 |
270 |
585 |
1170 |
||||||||||||||||||
| 7 |
2 |
130 |
270 |
585 |
1170 |
144,4 |
300 |
650 |
1300 |
||||||||||||||||||
| 8 |
2 |
156 |
324 |
702 |
1404 |
173,3 |
360 |
780 |
1560 |
||||||||||||||||||
| 9 |
2 |
- |
360 |
780 |
1560 |
- |
400 |
866,7 |
1733,4 |
||||||||||||||||||
| Índice MCS |
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
||||||||||||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||||||||
| 0 0 |
3 |
19,5 |
40,5 |
87,8 |
175,5 |
21,7 |
45 |
97,5 |
195 |
||||||||||||||||||
| 1 1 |
3 |
39. |
81 |
175,5 |
351 |
43,3 |
90 |
195 |
390 |
||||||||||||||||||
| 2 |
3 |
58,5 |
121,5 |
263,3 |
526,5 |
65 |
135 |
292,5 |
585 |
||||||||||||||||||
| 3 |
3 |
78 |
162 |
351 |
702 |
86,7 |
180 |
390 |
780 |
||||||||||||||||||
| 4 |
3 |
117 |
243 |
526,5 |
1053 |
130 |
270 |
585 |
1170 |
||||||||||||||||||
| 5 |
3 |
156 |
324 |
702 |
1404 |
173,3 |
360 |
780 |
1560 |
||||||||||||||||||
| 6 |
3 |
175,5 |
364,5 |
- |
1579,5 |
195 |
405 |
- |
1755 |
||||||||||||||||||
| 7 |
3 |
195 |
405 |
877,5 |
1755 |
216,7 |
450 |
975 |
1950 |
||||||||||||||||||
| 8 |
3 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
||||||||||||||||||
| 9 |
3 |
260 |
540 |
1170 |
- |
288,9 |
600 |
1300 |
- |
||||||||||||||||||
| Índice MCS |
Fluxos espaciais |
IG = 800 ns |
IG = 400 ns |
||||||||||||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||||||||
| 0 0 |
4 |
26 |
54 |
117 |
234 |
28,8 |
60 |
130 |
260 |
||||||||||||||||||
| 1 1 |
4 |
52 |
108 |
234 |
468 |
57,8 |
120 |
260 |
520 |
||||||||||||||||||
| 2 |
4 |
78 |
162 |
351 |
702 |
86,6 |
180 |
390 |
780 |
||||||||||||||||||
| 3 |
4 |
104 |
216 |
468 |
936 |
115,6 |
240 |
520 |
1040 |
||||||||||||||||||
| 4 |
4 |
156 |
324 |
702 |
1404 |
173,4 |
360 |
780 |
1560 |
||||||||||||||||||
| 5 |
4 |
208 |
432 |
936 |
1872 |
231,2 |
480 |
1040 |
2080 |
||||||||||||||||||
| 6 |
4 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
||||||||||||||||||
| 7 |
4 |
260 |
540 |
1170 |
2340 |
288,8 |
600 |
1300 |
2600 |
||||||||||||||||||
| 8 |
4 |
312 |
648 |
1404 |
2808 |
346,6 |
720 |
1560 |
3120 |
||||||||||||||||||
| 9 |
4 |
- |
720 |
1560 |
3120 |
- |
800 |
1733 |
3466,8 |
||||||||||||||||||
| Taxas de dados 802.11ax (20 MHz nas bandas de 2,4 e 5 GHz e 40, 80 e 160 MHz apenas na banda de 5 GHz): |
|||||||||||||||||||||||||||
| Índice MCS |
Fluxos espaciais |
IG = 1600 ns |
IG = 800 ns |
||||||||||||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
||||||||||||||||||
| 0 0 |
1 1 |
4.3. |
8 |
17 |
34 |
4.3. |
9 |
18 |
36. |
||||||||||||||||||
| 1 1 |
1 1 |
16 |
33 |
68 |
136 |
17 |
34 |
72 |
144 |
||||||||||||||||||
| 2 |
1 1 |
24 |
49. |
102 |
204 |
26 |
52 |
108 |
216 |
||||||||||||||||||
| 3 |
1 1 |
33 |
65 |
136 |
272 |
34 |
69 |
144 |
282 |
||||||||||||||||||
| 4 |
1 1 |
49. |
98 |
204 |
408 |
52 |
103 |
216 |
432 |
||||||||||||||||||
| 5 |
1 1 |
65 |
130 |
272 |
544 |
69 |
138 |
288 |
576 |
||||||||||||||||||
| 6 |
1 1 |
73 |
146 |
306 |
613 |
77 |
155 |
324 |
649 |
||||||||||||||||||
| 7 |
1 1 |
81 |
163 |
340 |
681 |
86 |
172 |
360 |
721 |
||||||||||||||||||
| 8 |
1 1 |
98 |
195 |
408 |
817 |
103 |
207 |
432 |
865 |
||||||||||||||||||
| 9 |
1 1 |
108 |
217 |
453 |
907 |
115 |
229 |
480 |
961 |
||||||||||||||||||
| 10 |
1 1 |
122 |
244 |
510 |
1021 |
129 |
258 |
540 |
1081 |
||||||||||||||||||
| 11 |
1 1 |
135 |
271 |
567 |
1134 |
143 |
287 |
600 |
1201 |
||||||||||||||||||
| 0 0 |
2 |
8.6 |
16 |
34 |
68 |
8.6 |
18 |
36. |
72 |
||||||||||||||||||
| 1 1 |
2 |
32. |
66. |
136 |
272 |
34 |
68 |
144 |
288 |
||||||||||||||||||
| 2 |
2 |
48. |
98 |
204 |
408 |
52 |
104 |
216 |
432 |
||||||||||||||||||
| 3 |
2 |
66. |
130 |
272 |
544 |
68 |
138 |
288 |
564 |
||||||||||||||||||
| 4 |
2 |
98 |
196 |
408 |
816 |
104 |
206 |
432 |
864 |
||||||||||||||||||
| 5 |
2 |
130 |
260 |
544 |
1088 |
138 |
276 |
576 |
1152 |
||||||||||||||||||
| 6 |
2 |
146 |
292 |
612 |
1226 |
154 |
310 |
648 |
1298 |
||||||||||||||||||
| 7 |
2 |
162 |
326 |
680 |
1362 |
172 |
344 |
720 |
1442 |
||||||||||||||||||
| 8 |
2 |
196 |
390 |
816 |
1634 |
206 |
414 |
864 |
1730 |
||||||||||||||||||
| 9 |
2 |
216 |
434 |
906 |
1814 |
230 |
458 |
960 |
1922 |
||||||||||||||||||
| 10 |
2 |
244 |
488 |
1020 |
2042 |
258 |
516 |
1080 |
2162 |
||||||||||||||||||
| 11 |
2 |
270 |
542 |
1134 |
2268 |
286 |
574 |
1200 |
2402 |
||||||||||||||||||
| 0 0 |
3 |
12,9 |
24 |
51 |
102 |
12,9 |
27 |
54 |
108 |
||||||||||||||||||
| 1 1 |
3 |
48. |
99 |
204 |
408 |
51 |
102 |
216 |
432 |
||||||||||||||||||
| 2 |
3 |
72 |
147 |
306 |
612 |
78 |
156 |
324 |
648 |
||||||||||||||||||
| 3 |
3 |
99 |
195 |
408 |
816 |
102 |
207 |
432 |
846 |
||||||||||||||||||
| 4 |
3 |
147 |
294 |
612 |
1224 |
156 |
309 |
648 |
1296 |
||||||||||||||||||
| 5 |
3 |
195 |
390 |
816 |
1632 |
207 |
414 |
864 |
1728 |
||||||||||||||||||
| 6 |
3 |
219 |
438 |
918 |
1839 |
231 |
465 |
972 |
1947 |
||||||||||||||||||
| 7 |
3 |
243 |
489 |
1020 |
2043 |
258 |
516 |
1080 |
2163 |
||||||||||||||||||
| 8 |
3 |
294 |
585 |
1224 |
2451 |
309 |
621 |
1296 |
2595 |
||||||||||||||||||
| 9 |
3 |
324 |
651 |
1359 |
2721 |
345 |
687 |
1440 |
2883 |
||||||||||||||||||
| 10 |
3 |
366 |
732 |
1530 |
3063 |
387 |
774 |
1620 |
3243 |
||||||||||||||||||
| 11 |
3 |
405 |
813 |
1701 |
3402 |
429 |
861 |
1800 |
3603 |
||||||||||||||||||
| 0 0 |
4 |
17,2 |
32. |
68 |
136 |
17,2 |
36. |
72 |
144 |
||||||||||||||||||
| 1 1 |
4 |
64 |
132 |
272 |
544 |
68 |
136 |
288 |
576 |
||||||||||||||||||
| 2 |
4 |
96 |
196 |
408 |
816 |
104 |
208 |
432 |
864 |
||||||||||||||||||
| 3 |
4 |
132 |
260 |
544 |
1088 |
136 |
276 |
576 |
1128 |
||||||||||||||||||
| 4 |
4 |
196 |
392 |
816 |
1632 |
208 |
412 |
864 |
1728 |
||||||||||||||||||
| 5 |
4 |
260 |
520 |
1088 |
2176 |
276 |
552 |
1152 |
2304 |
||||||||||||||||||
| 6 |
4 |
292 |
584 |
1224 |
2452 |
308 |
620 |
1296 |
2596 |
||||||||||||||||||
| 7 |
4 |
324 |
652 |
1360 |
2724 |
344 |
688 |
1440 |
2884 |
||||||||||||||||||
| 8 |
4 |
392 |
780 |
1632 |
3268 |
412 |
828 |
1728 |
3460 |
||||||||||||||||||
| 9 |
4 |
432 |
868 |
1812 |
3628 |
460 |
916 |
1920 |
3844 |
||||||||||||||||||
| 10 |
4 |
488 |
976 |
2040 |
4084 |
516 |
1032 |
2160 |
4324 |
||||||||||||||||||
| 11 |
4 |
540 |
1084 |
2268 |
4536 |
572 |
1148 |
2400 |
4804 |
||||||||||||||||||
| 0 0 |
6 |
48,8 |
97,5 |
204,2 |
- |
51,6 |
103,2 |
216,2 |
- |
||||||||||||||||||
| 1 1 |
6 |
97,5 |
195,0 |
408,3 |
- |
103,2 |
206,5 |
432,4 |
- |
||||||||||||||||||
| 2 |
6 |
146,3 |
292,5 |
612,5 |
- |
154,9 |
309,7 |
648,5 |
- |
||||||||||||||||||
| 3 |
6 |
195,0 |
390,0 |
816,7 |
- |
206,5 |
412,9 |
864,7 |
- |
||||||||||||||||||
| 4 |
6 |
292,5 |
585,0 |
1225,0 |
- |
309,7 |
619,4 |
1297,1 |
- |
||||||||||||||||||
| 5 |
6 |
390,0 |
780,0 |
1633,3 |
- |
412,9 |
825,9 |
1729,4 |
- |
||||||||||||||||||
| 6 |
6 |
438,8 |
877,5 |
1837,5 |
- |
464,6 |
929,1 |
1945,6 |
- |
||||||||||||||||||
| 7 |
6 |
487,5 |
975,0 |
2041,7 |
- |
516,2 |
1032,4 |
2161,8 |
- |
||||||||||||||||||
| 8 |
6 |
585,0 |
1170,0 |
2450,0 |
- |
619,4 |
1238,8 |
2594,1 |
- |
||||||||||||||||||
| 9 |
6 |
650,0 |
1300,0 |
2722,2 |
- |
688,2 |
1376,5 |
2882,4 |
- |
||||||||||||||||||
| 10 |
6 |
731,3 |
1462,5 |
3062,5 |
- |
774,3 |
1548,5 |
3242,6 |
- |
||||||||||||||||||
| 11 |
6 |
812,5 |
1625,0 |
3402,8 |
- |
860,3 |
1720,6 |
3602.9 |
- |
||||||||||||||||||
| 0 0 |
8 |
65,0 |
130,0 |
272,2 |
- |
68,8 |
137,6 |
288,2 |
- |
||||||||||||||||||
| 1 1 |
8 |
130,0 |
260,0 |
544,4 |
- |
137,6 |
275,3 |
576,5 |
- |
||||||||||||||||||
| 2 |
8 |
195,0 |
390,0 |
816,7 |
- |
206,5 |
412,9 |
864,7 |
- |
||||||||||||||||||
| 3 |
8 |
260,0 |
520,0 |
1088,9 |
- |
275,3 |
550,6 |
1152,9 |
- |
||||||||||||||||||
| 4 |
8 |
390,0 |
780,0 |
1633,3 |
- |
412,9 |
825,9 |
1729,4 |
- |
||||||||||||||||||
| 5 |
8 |
520,0 |
1040,0 |
2177,8 |
- |
550,6 |
1101,2 |
2305,9 |
- |
||||||||||||||||||
| 6 |
8 |
585,0 |
1170,0 |
2450,0 |
- |
619,4 |
1238,8 |
2594,1 |
- |
||||||||||||||||||
| 7 |
8 |
650,0 |
1300,0 |
2722,2 |
- |
688,2 |
1376,5 |
2882,4 |
- |
||||||||||||||||||
| 8 |
8 |
780,0 |
1560,0 |
3266,7 |
- |
825,9 |
1651,8 |
3458,8 |
- |
||||||||||||||||||
| 9 |
8 |
866,7 |
1733,3 |
3629,6 |
- |
917,6 |
1835,3 |
3843,1 |
- |
||||||||||||||||||
| 10 |
8 |
975,0 |
1950.0 |
4083,3 |
- |
1032,4 |
2064,7 |
4323,5 |
- |
||||||||||||||||||
| 11 |
8 |
1083,3 |
2166,7 |
4537,0 |
- |
1147,1 |
2294.1 |
4803,9 |
- |
||||||||||||||||||
| Índice MCS |
Fluxos espaciais |
IG = 3200 ns |
|
||||||||||||||||||||||||
|
|
|
Taxa de 20 MHz (Mbps) |
Taxa de 40 MHz (Mbps) |
Taxa de 80 MHz (Mbps) |
Taxa de 160 MHz (Mbps) |
|
|
|
|
||||||||||||||||||
| 0 0 |
1 1 |
3.9 |
7.2 |
15,3 |
30,6 |
|
|
|
|
||||||||||||||||||
| 1 1 |
1 1 |
14,4 |
29,7 |
61,2 |
122,4 |
|
|
|
|
||||||||||||||||||
| 2 |
1 1 |
21,6 |
44,1 |
91,8 |
183,6 |
|
|
|
|
||||||||||||||||||
| 3 |
1 1 |
29,7 |
58,5 |
122,4 |
244,8 |
|
|
|
|
||||||||||||||||||
| 4 |
1 1 |
44,1 |
88,2 |
183,6 |
367,2 |
|
|
|
|
||||||||||||||||||
| 5 |
1 1 |
58,5 |
117,0 |
244,8 |
489,6 |
|
|
|
|
||||||||||||||||||
| 6 |
1 1 |
65,7 |
131,4 |
275,4 |
551,7 |
|
|
|
|
||||||||||||||||||
| 7 |
1 1 |
72,9 |
146,7 |
306,0 |
612,9 |
|
|
|
|
||||||||||||||||||
| 8 |
1 1 |
88,2 |
175,5 |
367,2 |
735,3 |
|
|
|
|
||||||||||||||||||
| 9 |
1 1 |
97,2 |
195,3 |
407,7 |
816,3 |
|
|
|
|
||||||||||||||||||
| 10 |
1 1 |
109,8 |
219,6 |
459,0 |
918,9 |
|
|
|
|
||||||||||||||||||
| 11 |
1 1 |
121,5 |
243,9 |
510,3 |
1020,6 |
|
|
|
|
||||||||||||||||||
| 0 0 |
2 |
7,7 |
14,4 |
30,6 |
61,2 |
|
|
|
|
||||||||||||||||||
| 1 1 |
2 |
28,8 |
59,4 |
122,4 |
244,8 |
|
|
|
|
||||||||||||||||||
| 2 |
2 |
43,2 |
88,2 |
183,6 |
367,2 |
|
|
|
|
||||||||||||||||||
| 3 |
2 |
59,4 |
117,0 |
244,8 |
489,6 |
|
|
|
|
||||||||||||||||||
| 4 |
2 |
88,2 |
176,4 |
367,2 |
734,4 |
|
|
|
|
||||||||||||||||||
| 5 |
2 |
117,0 |
234,0 |
489,6 |
979,2 |
|
|
|
|
||||||||||||||||||
| 6 |
2 |
131,4 |
262,8 |
550,8 |
1103,4 |
|
|
|
|
||||||||||||||||||
| 7 |
2 |
145,8 |
293,4 |
612,0 |
1225,8 |
|
|
|
|
||||||||||||||||||
| 8 |
2 |
176,4 |
351,0 |
734,4 |
1470,6 |
|
|
|
|
||||||||||||||||||
| 9 |
2 |
194,4 |
390,6 |
815,4 |
1632,6 |
|
|
|
|
||||||||||||||||||
| 10 |
2 |
219,6 |
439,2 |
918,0 |
1837,8 |
|
|
|
|
||||||||||||||||||
| 11 |
2 |
243,0 |
487,8 |
1020,6 |
2041,2 |
|
|
|
|
||||||||||||||||||
| 0 0 |
3 |
11,6 |
21,6 |
45,9 |
91,8 |
|
|
|
|
||||||||||||||||||
| 1 1 |
3 |
43,2 |
89,1 |
183,6 |
367,2 |
|
|
|
|
||||||||||||||||||
| 2 |
3 |
64,8 |
132,3 |
275,4 |
550,8 |
|
|
|
|
||||||||||||||||||
| 3 |
3 |
89,1 |
175,5 |
367,2 |
734,4 |
|
|
|
|
||||||||||||||||||
| 4 |
3 |
132,3 |
264,6 |
550,8 |
1101,6 |
|
|
|
|
||||||||||||||||||
| 5 |
3 |
175,5 |
351,0 |
734,4 |
1468,8 |
|
|
|
|
||||||||||||||||||
| 6 |
3 |
197,1 |
394,2 |
826,2 |
1655,1 |
|
|
|
|
||||||||||||||||||
| 7 |
3 |
218,7 |
440,1 |
918,0 |
1838,7 |
|
|
|
|
||||||||||||||||||
| 8 |
3 |
264,6 |
526,5 |
1101,6 |
2205,9 |
|
|
|
|
||||||||||||||||||
| 9 |
3 |
291,6 |
585,9 |
1223,1 |
2448,9 |
|
|
|
|
||||||||||||||||||
| 10 |
3 |
329,4 |
658,8 |
1377,0 |
2756,7 |
|
|
|
|
||||||||||||||||||
| 11 |
3 |
364,5 |
731,7 |
1530,9 |
3061,8 |
|
|
|
|
||||||||||||||||||
| 0 0 |
4 |
15,5 |
28,8 |
61,2 |
122,4 |
|
|
|
|
||||||||||||||||||
| 1 1 |
4 |
57,6 |
118,8 |
244,8 |
489,6 |
|
|
|
|
||||||||||||||||||
| 2 |
4 |
86,4 |
176,4 |
367,2 |
734,4 |
|
|
|
|
||||||||||||||||||
| 3 |
4 |
118,8 |
234,0 |
489,6 |
979,2 |
|
|
|
|
||||||||||||||||||
| 4 |
4 |
176,4 |
352,8 |
734,4 |
1468,8 |
|
|
|
|
||||||||||||||||||
| 5 |
4 |
234,0 |
468,0 |
979,2 |
1958.4 |
|
|
|
|
||||||||||||||||||
| 6 |
4 |
262,8 |
525,6 |
1101,6 |
2206,8 |
|
|
|
|
||||||||||||||||||
| 7 |
4 |
291,6 |
586,8 |
1224,0 |
2451,6 |
|
|
|
|
||||||||||||||||||
| 8 |
4 |
352,8 |
702,0 |
1468,8 |
2941,2 |
|
|
|
|
||||||||||||||||||
| 9 |
4 |
388,8 |
781,2 |
1630,8 |
3265,2 |
|
|
|
|
||||||||||||||||||
| 10 |
4 |
439,2 |
878,4 |
1836,0 |
3675,6 |
|
|
|
|
||||||||||||||||||
| 11 |
4 |
486,0 |
975,6 |
2041,2 |
4082,4 |
|
|
|
|
||||||||||||||||||
| 0 0 |
6 |
43. 9 |
87,8 |
183,8 |
- |
|
|
|
|
||||||||||||||||||
| 1 1 |
6 |
87,8 |
175,5 |
367,5 |
- |
|
|
|
|
||||||||||||||||||
| 2 |
6 |
131,6 |
263,3 |
551,3 |
- |
|
|
|
|
||||||||||||||||||
| 3 |
6 |
175,5 |
351,0 |
735,0 |
- |
|
|
|
|
||||||||||||||||||
| 4 |
6 |
263,3 |
526,5 |
1102,5 |
- |
|
|
|
|
||||||||||||||||||
| 5 |
6 |
351,0 |
702,0 |
1470,0 |
- |
|
|
|
|
||||||||||||||||||
| 6 |
6 |
394,9 |
789,8 |
1653,8 |
- |
|
|
|
|
||||||||||||||||||
| 7 |
6 |
438,8 |
877,5 |
1837,5 |
- |
|
|
|
|
||||||||||||||||||
| 8 |
6 |
526,5 |
1053,0 |
2205,0 |
- |
|
|
|
|
||||||||||||||||||
| 9 |
6 |
585,0 |
1170,0 |
2450,0 |
- |
|
|
|
|
||||||||||||||||||
| 10 |
6 |
658,1 |
1316,3 |
2756,3 |
- |
|
|
|
|
||||||||||||||||||
| 11 |
6 |
731,3 |
1463,5 |
3062,5 |
- |
|
|
|
|
||||||||||||||||||
| 0 0 |
8 |
58,5 |
117,0 |
245,0 |
- |
|
|
|
|
||||||||||||||||||
| 1 1 |
8 |
117,0 |
234,0 |
490,0 |
- |
|
|
|
|
||||||||||||||||||
| 2 |
8 |
175,5 |
351,0 |
735,0 |
- |
|
|
|
|
||||||||||||||||||
| 3 |
8 |
234,0 |
468,0 |
980,0 |
- |
|
|
|
|
||||||||||||||||||
| 4 |
8 |
351,0 |
702,0 |
1470,0 |
- |
|
|
|
|
||||||||||||||||||
| 5 |
8 |
468,0 |
936,0 |
1960.0 |
- |
|
|
|
|
||||||||||||||||||
| 6 |
8 |
526,5 |
1053,0 |
2205,0 |
- |
|
|
|
|
||||||||||||||||||
| 7 |
8 |
585,0 |
1170,0 |
2450,0 |
- |
|
|
|
|
||||||||||||||||||
| 8 |
8 |
702,0 |
1404,0 |
2940,0 |
- |
|
|
|
|
||||||||||||||||||
| 9 |
8 |
780,0 |
1560,0 |
3266,6 |
- |
|
|
|
|
||||||||||||||||||
| 10 |
8 |
877,5 |
1755,0 |
3675,0 |
- |
|
|
|
|
||||||||||||||||||
| 11 |
8 |
975,0 |
1950.0 |
4083,3 |
- |
|
|
|
|
||||||||||||||||||
| Transmitir energia e receber sensibilidade |
|||||||||||||||||||||||||||
|
|
|
|
Rádio mestre de 5 GHz |
Rádio escravo de 5 GHz |
Rádio de 2,4 GHz |
||||||||||||||||||||||
|
|
Fluxos espaciais |
Número de antenas ativas |
Potência total TX (dBm) |
Sensibilidade RX (dBm) |
Potência total TX (dBm) |
Sensibilidade RX (dBm) |
Potência total TX (dBm) |
Sensibilidade RX (dBm) |
|||||||||||||||||||
| 802.11 / 11b |
|||||||||||||||||||||||||||
| 1 Mbps |
1 1 |
4 |
- |
- |
- |
- |
23 |
-104 |
|||||||||||||||||||
| 11 Mbps |
1 1 |
4 |
- |
- |
- |
- |
23 |
-96 |
|||||||||||||||||||
| 802.11a / g |
|||||||||||||||||||||||||||
| 6 Mbps |
1 1 |
4 |
23 |
-100 |
23 |
-99 |
23 |
-98 |
|||||||||||||||||||
| 24 Mbps |
1 1 |
4 |
22 |
-92 |
22 |
-92 |
22 |
-91 |
|||||||||||||||||||
| 54 Mbps |
1 1 |
4 |
21 |
-84 |
21 |
-83 |
20 |
-82 |
|||||||||||||||||||
| 802.11n HT20 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
23 |
-99 |
23 |
-99 |
23 |
-98 |
|||||||||||||||||||
| MCS4 |
1 1 |
4 |
22 |
-89 |
22 |
-89 |
22 |
-88 |
|||||||||||||||||||
| MCS7 |
1 1 |
4 |
20 |
-82 |
20 |
-82 |
20 |
-81 |
|||||||||||||||||||
| MCS8 |
2 |
4 |
23 |
-98 |
23 |
-98 |
23 |
-93 |
|||||||||||||||||||
| MCS12 |
2 |
4 |
22 |
-87 |
22 |
-86 |
22 |
-82 |
|||||||||||||||||||
| MCS15 |
2 |
4 |
20 |
-80 |
20 |
-79 |
20 |
-76 |
|||||||||||||||||||
| MCS16 |
3 |
4 |
23 |
-97 |
23 |
-96 |
23 |
-94 |
|||||||||||||||||||
| MCS20 |
3 |
4 |
22 |
-85 |
22 |
-85 |
22 |
-83 |
|||||||||||||||||||
| MCS23 |
3 |
4 |
20 |
-78 |
20 |
-78 |
20 |
-76 |
|||||||||||||||||||
| MCS24 |
4 |
4 |
23 |
-96 |
23 |
-95 |
23 |
-93 |
|||||||||||||||||||
| MCS28 |
4 |
4 |
22 |
-84 |
22 |
-84 |
22 |
-82 |
|||||||||||||||||||
| MCS31 |
4 |
4 |
20 |
-77 |
20 |
-77 |
20 |
-75 |
|||||||||||||||||||
| 802.11n HT40 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
23 |
-96 |
23 |
-96 |
- |
- |
|||||||||||||||||||
| MCS4 |
1 1 |
4 |
22 |
-86 |
22 |
-86 |
- |
- |
|||||||||||||||||||
| MCS7 |
1 1 |
4 |
20 |
-80 |
20 |
-79 |
- |
- |
|||||||||||||||||||
| MCS8 |
2 |
4 |
23 |
-96 |
23 |
-95 |
- |
- |
|||||||||||||||||||
| MCS12 |
2 |
4 |
22 |
-84 |
22 |
-84 |
- |
- |
|||||||||||||||||||
| MCS15 |
2 |
4 |
20 |
-78 |
20 |
-77 |
- |
- |
|||||||||||||||||||
| MCS16 |
3 |
4 |
23 |
-94 |
23 |
-94 |
- |
- |
|||||||||||||||||||
| MCS20 |
3 |
4 |
22 |
-82 |
22 |
-82 |
- |
- |
|||||||||||||||||||
| MCS23 |
3 |
4 |
20 |
-76 |
20 |
-76 |
- |
- |
|||||||||||||||||||
| MCS24 |
4 |
4 |
23 |
-93 |
23 |
-93 |
- |
- |
|||||||||||||||||||
| MCS28 |
4 |
4 |
22 |
-81 |
22 |
-81 |
- |
- |
|||||||||||||||||||
| MCS31 |
4 |
4 |
20 |
-75 |
20 |
-75 |
- |
- |
|||||||||||||||||||
| 802.11ac VHT20 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
23 |
-100 |
23 |
-99 |
- |
- |
|||||||||||||||||||
| MCS4 |
1 1 |
4 |
22 |
-90 |
22 |
-90 |
- |
- |
|||||||||||||||||||
| MCS7 |
1 1 |
4 |
20 |
-83 |
20 |
-83 |
- |
- |
|||||||||||||||||||
| MCS8 |
1 1 |
4 |
20 |
-78 |
20 |
-78 |
- |
- |
|||||||||||||||||||
| MCS9 |
1 1 |
4 |
- |
- |
- |
- |
- |
- |
|||||||||||||||||||
| MCS0 |
2 |
4 |
23 |
-97 |
23 |
-97 |
- |
- |
|||||||||||||||||||
| MCS4 |
2 |
4 |
22 |
-86 |
22 |
-86 |
- |
- |
|||||||||||||||||||
| MCS7 |
2 |
4 |
20 |
-80 |
20 |
-79 |
- |
- |
|||||||||||||||||||
| MCS8 |
2 |
4 |
20 |
-76 |
20 |
-75 |
- |
- |
|||||||||||||||||||
| MCS9 |
2 |
4 |
- |
- |
- |
- |
- |
- |
|||||||||||||||||||
| MCS0 |
3 |
4 |
23 |
-96 |
23 |
-96 |
- |
- |
|||||||||||||||||||
| MCS4 |
3 |
4 |
22 |
-85 |
22 |
-84 |
- |
- |
|||||||||||||||||||
| MCS7 |
3 |
4 |
20 |
-78 |
20 |
-78 |
- |
- |
|||||||||||||||||||
| MCS8 |
3 |
4 |
20 |
-74 |
20 |
-74 |
- |
- |
|||||||||||||||||||
| MCS9 |
3 |
4 |
20 |
-73 |
20 |
-73 |
- |
- |
|||||||||||||||||||
| MCS0 |
4 |
4 |
23 |
-95 |
23 |
-95 |
- |
- |
|||||||||||||||||||
| MCS4 |
4 |
4 |
22 |
-84 |
22 |
-83 |
- |
- |
|||||||||||||||||||
| MCS7 |
4 |
4 |
20 |
-77 |
20 |
-77 |
- |
- |
|||||||||||||||||||
| MCS8 |
4 |
4 |
20 |
-73 |
20 |
-73 |
- |
- |
|||||||||||||||||||
| MCS9 |
4 |
4 |
- |
- |
- |
- |
- |
- |
|||||||||||||||||||
| MCS0 |
1 1 |
8 |
26 |
-102 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
1 1 |
8 |
25 |
-91 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
1 1 |
8 |
23 |
-86 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
1 1 |
8 |
23 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
1 1 |
8 |
- |
- |
- |
- |
- |
||||||||||||||||||||
| MCS0 |
2 |
8 |
26 |
-100 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
2 |
8 |
25 |
-89 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
2 |
8 |
23 |
-82 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
2 |
8 |
23 |
-79 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
2 |
8 |
- |
- |
- |
- |
- |
||||||||||||||||||||
| MCS0 |
3 |
8 |
26 |
-99 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
3 |
8 |
25 |
-88 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
3 |
8 |
23 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
3 |
8 |
23 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
3 |
8 |
23 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
4 |
8 |
26 |
-98 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
4 |
8 |
25 |
-86 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
4 |
8 |
23 |
-80 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
4 |
8 |
23 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
4 |
8 |
- |
- |
- |
- |
- |
||||||||||||||||||||
| MCS0 |
6 |
8 |
26 |
-96 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
6 |
8 |
25 |
-84 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
6 |
8 |
23 |
-78 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
6 |
8 |
23 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
6 |
8 |
23 |
-72 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
8 |
8 |
26 |
-96 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
8 |
8 |
25 |
-84 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
8 |
8 |
23 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
8 |
8 |
23 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
8 |
8 |
- |
- |
- |
- |
- |
||||||||||||||||||||
| 802.11ac VHT40 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
23 |
-96 |
23 |
-96 |
- |
- |
|||||||||||||||||||
| MCS4 |
1 1 |
4 |
22 |
-87 |
22 |
-87 |
- |
- |
|||||||||||||||||||
| MCS7 |
1 1 |
4 |
20 |
-81 |
20 |
-80 |
- |
- |
|||||||||||||||||||
| MCS8 |
1 1 |
4 |
19 |
-76 |
19 |
-76 |
- |
- |
|||||||||||||||||||
| MCS9 |
1 1 |
4 |
19 |
-75 |
19 |
-75 |
- |
- |
|||||||||||||||||||
| MCS0 |
2 |
4 |
23 |
-95 |
23 |
-95 |
- |
- |
|||||||||||||||||||
| MCS4 |
2 |
4 |
22 |
-83 |
22 |
-83 |
- |
- |
|||||||||||||||||||
| MCS7 |
2 |
4 |
20 |
-77 |
20 |
-77 |
- |
- |
|||||||||||||||||||
| MCS8 |
2 |
4 |
19 |
-74 |
19 |
-74 |
- |
- |
|||||||||||||||||||
| MCS9 |
2 |
4 |
19 |
-72 |
19 |
-72 |
- |
- |
|||||||||||||||||||
| MCS0 |
3 |
4 |
23 |
-94 |
23 |
-93 |
- |
- |
|||||||||||||||||||
| MCS4 |
3 |
4 |
22 |
-82 |
22 |
-82 |
- |
- |
|||||||||||||||||||
| MCS7 |
3 |
4 |
20 |
-75 |
20 |
-75 |
- |
- |
|||||||||||||||||||
| MCS8 |
3 |
4 |
19 |
-72 |
19 |
-71 |
- |
- |
|||||||||||||||||||
| MCS9 |
3 |
4 |
19 |
-70 |
19 |
-70 |
- |
- |
|||||||||||||||||||
| MCS0 |
4 |
4 |
23 |
-93 |
23 |
-92 |
- |
- |
|||||||||||||||||||
| MCS4 |
4 |
4 |
22 |
-81 |
22 |
-81 |
- |
- |
|||||||||||||||||||
| MCS7 |
4 |
4 |
20 |
-75 |
20 |
-75 |
- |
- |
|||||||||||||||||||
| MCS8 |
4 |
4 |
19 |
-71 |
19 |
-71 |
- |
- |
|||||||||||||||||||
| MCS9 |
4 |
4 |
19 |
-69 |
19 |
-69 |
- |
- |
|||||||||||||||||||
| MCS0 |
1 1 |
8 |
26 |
-99 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
1 1 |
8 |
25 |
-89 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
1 1 |
8 |
23 |
-83 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
1 1 |
8 |
22 |
-78 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
1 1 |
8 |
22 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
2 |
8 |
26 |
-97 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
2 |
8 |
25 |
-86 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
2 |
8 |
23 |
-79 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
2 |
8 |
22 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
2 |
8 |
22 |
-75 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
3 |
8 |
26 |
-96 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
3 |
8 |
25 |
-85 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
3 |
8 |
23 |
-78 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
3 |
8 |
22 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
3 |
8 |
22 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
4 |
8 |
26 |
-95 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
4 |
8 |
25 |
-83 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
4 |
8 |
23 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
4 |
8 |
22 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
4 |
8 |
22 |
-72 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
6 |
8 |
26 |
-94 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
6 |
8 |
25 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
6 |
8 |
23 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
6 |
8 |
22 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
6 |
8 |
22 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
8 |
8 |
26 |
-93 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
8 |
8 |
25 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
8 |
8 |
23 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
8 |
8 |
22 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
8 |
8 |
22 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| 802.11ac VHT80 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
23 |
-93 |
23 |
-93 |
- |
- |
|||||||||||||||||||
| MCS4 |
1 1 |
4 |
22 |
-84 |
22 |
-83 |
- |
- |
|||||||||||||||||||
| MCS7 |
1 1 |
4 |
20 |
-76 |
20 |
-76 |
- |
- |
|||||||||||||||||||
| MCS8 |
1 1 |
4 |
19 |
-72 |
19 |
-72 |
- |
- |
|||||||||||||||||||
| MCS9 |
1 1 |
4 |
19 |
-71 |
19 |
-70 |
- |
- |
|||||||||||||||||||
| MCS0 |
2 |
4 |
23 |
-92 |
23 |
-92 |
- |
- |
|||||||||||||||||||
| MCS4 |
2 |
4 |
22 |
-80 |
22 |
-80 |
- |
- |
|||||||||||||||||||
| MCS7 |
2 |
4 |
20 |
-73 |
20 |
-72 |
- |
- |
|||||||||||||||||||
| MCS8 |
2 |
4 |
19 |
-69 |
19 |
-69 |
- |
- |
|||||||||||||||||||
| MCS9 |
2 |
4 |
19 |
-68 |
19 |
-67 |
- |
- |
|||||||||||||||||||
| MCS0 |
3 |
4 |
23 |
-90 |
23 |
-90 |
- |
- |
|||||||||||||||||||
| MCS4 |
3 |
4 |
22 |
-78 |
22 |
-78 |
- |
- |
|||||||||||||||||||
| MCS7 |
3 |
4 |
20 |
-71 |
20 |
-71 |
- |
- |
|||||||||||||||||||
| MCS8 |
3 |
4 |
19 |
-68 |
19 |
-67 |
- |
- |
|||||||||||||||||||
| MCS9 |
3 |
4 |
19 |
-66 |
19 |
-65 |
- |
- |
|||||||||||||||||||
| MCS0 |
4 |
4 |
23 |
-89 |
23 |
-89 |
- |
- |
|||||||||||||||||||
| MCS4 |
4 |
4 |
22 |
-77 |
22 |
-77 |
- |
- |
|||||||||||||||||||
| MCS7 |
4 |
4 |
20 |
-70 |
20 |
-70 |
- |
- |
|||||||||||||||||||
| MCS8 |
4 |
4 |
19 |
-66 |
19 |
-66 |
- |
- |
|||||||||||||||||||
| MCS9 |
4 |
4 |
19 |
-65 |
19 |
-64 |
- |
- |
|||||||||||||||||||
| MCS0 |
1 1 |
8 |
26 |
-95 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
1 1 |
8 |
25 |
-87 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
1 1 |
8 |
23 |
-79 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
1 1 |
8 |
22 |
-75 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
1 1 |
8 |
22 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
2 |
8 |
26 |
-94 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
2 |
8 |
25 |
-82 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
2 |
8 |
23 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
2 |
8 |
22 |
-72 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
2 |
8 |
22 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
3 |
8 |
26 |
-93 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
3 |
8 |
25 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
3 |
8 |
23 |
-75 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
3 |
8 |
22 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
3 |
8 |
22 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
4 |
8 |
26 |
-92 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
4 |
8 |
25 |
-80 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
4 |
8 |
23 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
4 |
8 |
22 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
4 |
8 |
22 |
-68 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
6 |
8 |
26 |
-90 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
6 |
8 |
25 |
-78 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
6 |
8 |
23 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
6 |
8 |
22 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
6 |
8 |
- |
- |
- |
- |
- |
||||||||||||||||||||
| MCS0 |
8 |
8 |
26 |
-89 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
8 |
8 |
25 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
8 |
8 |
23 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
8 |
8 |
22 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
8 |
8 |
22 |
-65 |
n / D |
- |
- |
||||||||||||||||||||
| 802.11ac VHT160 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
26 |
-89 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
1 1 |
4 |
24 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
1 1 |
4 |
22 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
1 1 |
4 |
21 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
1 1 |
4 |
21 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
2 |
4 |
26 |
-85 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
2 |
4 |
24 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
2 |
4 |
22 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
2 |
4 |
21 |
-63 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
2 |
4 |
21 |
-61 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
3 |
4 |
26 |
-87 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
3 |
4 |
24 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
3 |
4 |
22 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
3 |
4 |
21 |
-63 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
3 |
4 |
- |
- |
- |
- |
- |
||||||||||||||||||||
| MCS0 |
4 |
4 |
26 |
-86 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
4 |
4 |
24 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
4 |
4 |
22 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
4 |
4 |
21 |
-63 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
4 |
4 |
21 |
-61 |
n / D |
- |
- |
||||||||||||||||||||
| 802.11ax HE20 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
23 |
-99 |
23 |
-99 |
23 |
-98 |
|||||||||||||||||||
| MCS4 |
1 1 |
4 |
22 |
-90 |
22 |
-89 |
22 |
-89 |
|||||||||||||||||||
| MCS7 |
1 1 |
4 |
20 |
-82 |
20 |
-82 |
20 |
-82 |
|||||||||||||||||||
| MCS8 |
1 1 |
4 |
19 |
-78 |
19 |
-78 |
19 |
-77 |
|||||||||||||||||||
| MCS9 |
1 1 |
4 |
19 |
-77 |
19 |
-76 |
19 |
-76 |
|||||||||||||||||||
| MCS10 |
1 1 |
4 |
18 |
-73 |
18 |
-72 |
17 |
-72 |
|||||||||||||||||||
| MCS11 |
1 1 |
4 |
18 |
-71 |
18 |
-71 |
17 |
-70 |
|||||||||||||||||||
| MCS0 |
2 |
4 |
23 |
-98 |
23 |
-97 |
23 |
-94 |
|||||||||||||||||||
| MCS4 |
2 |
4 |
22 |
-86 |
22 |
-86 |
22 |
-83 |
|||||||||||||||||||
| MCS7 |
2 |
4 |
20 |
-79 |
20 |
-79 |
20 |
-75 |
|||||||||||||||||||
| MCS8 |
2 |
4 |
19 |
-75 |
19 |
-75 |
19 |
-72 |
|||||||||||||||||||
| MCS9 |
2 |
4 |
19 |
-74 |
19 |
-74 |
19 |
-70 |
|||||||||||||||||||
| MCS10 |
2 |
4 |
18 |
-71 |
18 |
-71 |
17 |
-67 |
|||||||||||||||||||
| MCS11 |
2 |
4 |
18 |
-68 |
18 |
-68 |
17 |
-64 |
|||||||||||||||||||
| MCS0 |
3 |
4 |
23 |
-96 |
23 |
-96 |
23 |
-94 |
|||||||||||||||||||
| MCS4 |
3 |
4 |
22 |
-85 |
22 |
-84 |
22 |
-83 |
|||||||||||||||||||
| MCS7 |
3 |
4 |
20 |
-77 |
20 |
-77 |
20 |
-76 |
|||||||||||||||||||
| MCS8 |
3 |
4 |
19 |
-74 |
19 |
-74 |
19 |
-72 |
|||||||||||||||||||
| MCS9 |
3 |
4 |
19 |
-72 |
19 |
-72 |
19 |
-71 |
|||||||||||||||||||
| MCS10 |
3 |
4 |
18 |
-69 |
18 |
-68 |
17 |
-67 |
|||||||||||||||||||
| MCS11 |
3 |
4 |
18 |
-66 |
18 |
-66 |
17 |
-64 |
|||||||||||||||||||
| MCS0 |
4 |
4 |
23 |
-95 |
23 |
-95 |
23 |
-94 |
|||||||||||||||||||
| MCS4 |
4 |
4 |
22 |
-83 |
22 |
-83 |
22 |
-83 |
|||||||||||||||||||
| MCS7 |
4 |
4 |
20 |
-77 |
20 |
-76 |
20 |
-76 |
|||||||||||||||||||
| MCS8 |
4 |
4 |
19 |
-73 |
19 |
-72 |
19 |
-72 |
|||||||||||||||||||
| MCS9 |
4 |
4 |
19 |
-71 |
19 |
-71 |
19 |
-70 |
|||||||||||||||||||
| MCS10 |
4 |
4 |
18 |
-68 |
18 |
-68 |
17 |
-67 |
|||||||||||||||||||
| MCS11 |
4 |
4 |
18 |
-66 |
18 |
-66 |
17 |
-65 |
|||||||||||||||||||
| MCS0 |
1 1 |
8 |
26 |
-102 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
1 1 |
8 |
25 |
-93 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
1 1 |
8 |
23 |
-85 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
1 1 |
8 |
22 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
1 1 |
8 |
22 |
-80 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
1 1 |
8 |
21 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
1 1 |
8 |
21 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
2 |
8 |
26 |
-100 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
2 |
8 |
25 |
-89 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
2 |
8 |
23 |
-82 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
2 |
8 |
22 |
-78 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
2 |
8 |
22 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
2 |
8 |
21 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
2 |
8 |
21 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
3 |
8 |
26 |
-99 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
3 |
8 |
25 |
-88 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
3 |
8 |
23 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
3 |
8 |
22 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
3 |
8 |
22 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
3 |
8 |
21 |
-72 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
3 |
8 |
21 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
4 |
8 |
26 |
-98 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
4 |
8 |
25 |
-86 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
4 |
8 |
23 |
-80 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
4 |
8 |
22 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
4 |
8 |
22 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
4 |
8 |
21 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
4 |
8 |
21 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
6 |
8 |
26 |
-96 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
6 |
8 |
25 |
-84 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
6 |
8 |
23 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
6 |
8 |
22 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
6 |
8 |
22 |
-72 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
6 |
8 |
21 |
-68 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
6 |
8 |
21 |
-66 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
8 |
8 |
26 |
-95 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
8 |
8 |
25 |
-84 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
8 |
8 |
23 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
8 |
8 |
22 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
8 |
8 |
22 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
8 |
8 |
21 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
8 |
8 |
21 |
-65 |
n / D |
- |
- |
||||||||||||||||||||
| 802.11ax HE40 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
23 |
-96 |
23 |
-96 |
- |
- |
|||||||||||||||||||
| MCS4 |
1 1 |
4 |
22 |
-87 |
22 |
-87 |
- |
- |
|||||||||||||||||||
| MCS7 |
1 1 |
4 |
20 |
-80 |
20 |
-79 |
- |
- |
|||||||||||||||||||
| MCS8 |
1 1 |
4 |
19 |
-76 |
19 |
-75 |
- |
- |
|||||||||||||||||||
| MCS9 |
1 1 |
4 |
19 |
-74 |
19 |
-74 |
- |
- |
|||||||||||||||||||
| MCS10 |
1 1 |
4 |
18 |
-71 |
18 |
-70 |
- |
- |
|||||||||||||||||||
| MCS11 |
1 1 |
4 |
18 |
-69 |
18 |
-68 |
- |
- |
|||||||||||||||||||
| MCS0 |
2 |
4 |
23 |
-95 |
23 |
-95 |
- |
- |
|||||||||||||||||||
| MCS4 |
2 |
4 |
22 |
-84 |
22 |
-84 |
- |
- |
|||||||||||||||||||
| MCS7 |
2 |
4 |
20 |
-77 |
20 |
-77 |
- |
- |
|||||||||||||||||||
| MCS8 |
2 |
4 |
19 |
-73 |
19 |
-72 |
- |
- |
|||||||||||||||||||
| MCS9 |
2 |
4 |
19 |
-71 |
19 |
-71 |
- |
- |
|||||||||||||||||||
| MCS10 |
2 |
4 |
18 |
-69 |
18 |
-68 |
- |
- |
|||||||||||||||||||
| MCS11 |
2 |
4 |
18 |
-66 |
18 |
-66 |
- |
- |
|||||||||||||||||||
| MCS0 |
3 |
4 |
23 |
-94 |
23 |
-93 |
- |
- |
|||||||||||||||||||
| MCS4 |
3 |
4 |
22 |
-82 |
22 |
-82 |
- |
- |
|||||||||||||||||||
| MCS7 |
3 |
4 |
20 |
-75 |
20 |
-74 |
- |
- |
|||||||||||||||||||
| MCS8 |
3 |
4 |
19 |
-71 |
19 |
-72 |
- |
- |
|||||||||||||||||||
| MCS9 |
3 |
4 |
19 |
-69 |
19 |
-69 |
- |
- |
|||||||||||||||||||
| MCS10 |
3 |
4 |
18 |
-66 |
18 |
-66 |
- |
- |
|||||||||||||||||||
| MCS11 |
3 |
4 |
18 |
-64 |
18 |
-64 |
- |
- |
|||||||||||||||||||
| MCS0 |
4 |
4 |
23 |
-93 |
23 |
-92 |
- |
- |
|||||||||||||||||||
| MCS4 |
4 |
4 |
22 |
-81 |
22 |
-81 |
- |
- |
|||||||||||||||||||
| MCS7 |
4 |
4 |
20 |
-74 |
20 |
-73 |
- |
- |
|||||||||||||||||||
| MCS8 |
4 |
4 |
19 |
-70 |
19 |
-70 |
- |
- |
|||||||||||||||||||
| MCS9 |
4 |
4 |
19 |
-68 |
19 |
-68 |
- |
- |
|||||||||||||||||||
| MCS10 |
4 |
4 |
18 |
-65 |
18 |
-64 |
- |
- |
|||||||||||||||||||
| MCS11 |
4 |
4 |
18 |
-63 |
18 |
-62 |
- |
- |
|||||||||||||||||||
| MCS0 |
1 1 |
8 |
26 |
-99 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
1 1 |
8 |
25 |
-90 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
1 1 |
8 |
23 |
-83 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
1 1 |
8 |
22 |
-79 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
1 1 |
8 |
22 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
1 1 |
8 |
21 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
1 1 |
8 |
21 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
2 |
8 |
26 |
-98 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
2 |
8 |
25 |
-87 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
2 |
8 |
23 |
-80 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
2 |
8 |
22 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
2 |
8 |
22 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
2 |
8 |
21 |
-72 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
2 |
8 |
21 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
3 |
8 |
26 |
-97 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
3 |
8 |
25 |
-85 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
3 |
8 |
23 |
-78 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
3 |
8 |
22 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
3 |
8 |
22 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
3 |
8 |
21 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
3 |
8 |
21 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
4 |
8 |
26 |
-95 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
4 |
8 |
25 |
-84 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
4 |
8 |
23 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
4 |
8 |
22 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
4 |
8 |
22 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
4 |
8 |
21 |
-68 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
4 |
8 |
21 |
-66 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
6 |
8 |
26 |
-93 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
6 |
8 |
25 |
-82 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
6 |
8 |
23 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
6 |
8 |
22 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
6 |
8 |
22 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
6 |
8 |
21 |
-66 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
6 |
8 |
21 |
-64 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
8 |
8 |
26 |
-92 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
8 |
8 |
25 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
8 |
8 |
23 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
8 |
8 |
22 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
8 |
8 |
22 |
-68 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
8 |
8 |
21 |
-66 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
8 |
8 |
21 |
-63 |
n / D |
- |
- |
||||||||||||||||||||
| 802.11ax HE80 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
23 |
-93 |
23 |
-93 |
- |
- |
|||||||||||||||||||
| MCS4 |
1 1 |
4 |
22 |
-84 |
22 |
-84 |
- |
- |
|||||||||||||||||||
| MCS7 |
1 1 |
4 |
20 |
-77 |
20 |
-76 |
- |
- |
|||||||||||||||||||
| MCS8 |
1 1 |
4 |
19 |
-73 |
19 |
-73 |
- |
- |
|||||||||||||||||||
| MCS9 |
1 1 |
4 |
18 |
-71 |
18 |
-71 |
- |
- |
|||||||||||||||||||
| MCS10 |
1 1 |
4 |
17 |
-68 |
17 |
-67 |
- |
- |
|||||||||||||||||||
| MCS11 |
1 1 |
4 |
17 |
-66 |
17 |
-65 |
- |
- |
|||||||||||||||||||
| MCS0 |
2 |
4 |
23 |
-92 |
23 |
-92 |
- |
- |
|||||||||||||||||||
| MCS4 |
2 |
4 |
22 |
-81 |
22 |
-80 |
- |
- |
|||||||||||||||||||
| MCS7 |
2 |
4 |
20 |
-74 |
20 |
-73 |
- |
- |
|||||||||||||||||||
| MCS8 |
2 |
4 |
19 |
-70 |
19 |
-69 |
- |
- |
|||||||||||||||||||
| MCS9 |
2 |
4 |
18 |
-68 |
18 |
-67 |
- |
- |
|||||||||||||||||||
| MCS10 |
2 |
4 |
17 |
-64 |
17 |
-64 |
- |
- |
|||||||||||||||||||
| MCS11 |
2 |
4 |
17 |
-62 |
17 |
-62 |
- |
- |
|||||||||||||||||||
| MCS0 |
3 |
4 |
23 |
-91 |
23 |
-90 |
- |
- |
|||||||||||||||||||
| MCS4 |
3 |
4 |
22 |
-79 |
22 |
-79 |
- |
- |
|||||||||||||||||||
| MCS7 |
3 |
4 |
20 |
-71 |
20 |
-71 |
- |
- |
|||||||||||||||||||
| MCS8 |
3 |
4 |
19 |
-68 |
19 |
-68 |
- |
- |
|||||||||||||||||||
| MCS9 |
3 |
4 |
18 |
-66 |
18 |
-65 |
- |
- |
|||||||||||||||||||
| MCS10 |
3 |
4 |
17 |
-63 |
17 |
-62 |
- |
- |
|||||||||||||||||||
| MCS11 |
3 |
4 |
17 |
-60 |
17 |
-60 |
- |
- |
|||||||||||||||||||
| MCS0 |
4 |
4 |
23 |
-89 |
23 |
-89 |
- |
- |
|||||||||||||||||||
| MCS4 |
4 |
4 |
22 |
-78 |
22 |
-77 |
- |
- |
|||||||||||||||||||
| MCS7 |
4 |
4 |
20 |
-70 |
20 |
-70 |
- |
- |
|||||||||||||||||||
| MCS8 |
4 |
4 |
19 |
-67 |
19 |
-66 |
- |
- |
|||||||||||||||||||
| MCS9 |
4 |
4 |
18 |
-65 |
18 |
-64 |
- |
- |
|||||||||||||||||||
| MCS10 |
4 |
4 |
17 |
-61 |
17 |
-61 |
- |
- |
|||||||||||||||||||
| MCS11 |
4 |
4 |
17 |
-59 |
17 |
-59 |
- |
- |
|||||||||||||||||||
| MCS0 |
1 1 |
8 |
26 |
-96 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
1 1 |
8 |
25 |
-87 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
1 1 |
8 |
23 |
-79 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
1 1 |
8 |
22 |
-76 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
1 1 |
8 |
21 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
1 1 |
8 |
20 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
1 1 |
8 |
20 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
2 |
8 |
26 |
-94 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
2 |
8 |
25 |
-84 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
2 |
8 |
23 |
-77 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
2 |
8 |
22 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
2 |
8 |
21 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
2 |
8 |
20 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
2 |
8 |
20 |
-65 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
3 |
8 |
26 |
-93 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
3 |
8 |
25 |
-82 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
3 |
8 |
23 |
-75 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
3 |
8 |
22 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
3 |
8 |
21 |
-69 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
3 |
8 |
20 |
-66 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
3 |
8 |
20 |
-64 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
4 |
8 |
26 |
-92 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
4 |
8 |
25 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
4 |
8 |
23 |
-73 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
4 |
8 |
22 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
4 |
8 |
21 |
-68 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
4 |
8 |
20 |
-64 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
4 |
8 |
20 |
-62 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
6 |
8 |
26 |
-90 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
6 |
8 |
25 |
-78 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
6 |
8 |
23 |
-71 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
6 |
8 |
22 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
6 |
8 |
21 |
-65 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
6 |
8 |
20 |
-62 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
6 |
8 |
20 |
-60 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
8 |
8 |
26 |
-89 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
8 |
8 |
25 |
-78 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
8 |
8 |
23 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
8 |
8 |
22 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
8 |
8 |
21 |
-65 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
8 |
8 |
20 |
-61 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
8 |
8 |
20 |
-59 |
n / D |
- |
- |
||||||||||||||||||||
| 802.11ax HE160 |
|||||||||||||||||||||||||||
| MCS0 |
1 1 |
4 |
26 |
-88 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
1 1 |
4 |
25 |
-81 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
1 1 |
4 |
21 |
-74 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
1 1 |
4 |
21 |
-70 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
1 1 |
4 |
20 |
-68 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
1 1 |
4 |
19 |
-64 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
1 1 |
4 |
19 |
-63 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
2 |
4 |
26 |
-86 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
2 |
4 |
25 |
-75 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
2 |
4 |
21 |
-68 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
2 |
4 |
21 |
-64 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
2 |
4 |
20 |
-62 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
2 |
4 |
19 |
-58 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
2 |
4 |
19 |
-56 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
3 |
4 |
26 |
-86 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
3 |
4 |
25 |
-75 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
3 |
4 |
21 |
-67 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
3 |
4 |
21 |
-64 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
3 |
4 |
20 |
-62 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
3 |
4 |
19 |
-59 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
3 |
4 |
19 |
-57 |
n / D |
- |
- |
||||||||||||||||||||
| MCS0 |
4 |
4 |
26 |
-86 |
n / D |
- |
- |
||||||||||||||||||||
| MCS4 |
4 |
4 |
25 |
-75 |
n / D |
- |
- |
||||||||||||||||||||
| MCS7 |
4 |
4 |
21 |
-68 |
n / D |
- |
- |
||||||||||||||||||||
| MCS8 |
4 |
4 |
21 |
-64 |
n / D |
- |
- |
||||||||||||||||||||
| MCS9 |
4 |
4 |
20 |
-62 |
n / D |
- |
- |
||||||||||||||||||||
| MCS10 |
4 |
4 |
19 |
-58 |
n / D |
- |
- |
||||||||||||||||||||
| MCS11 |
4 |
4 |
19 |
-56 |
n / D |
- |
- |
||||||||||||||||||||
Perfis de antena
The Cisco Catalyst 9100 Access Points require mandatory Smart Licensing. This provides ease of use for Cisco DNA license management, consumption, and tracking. The access points include vastly simplified base network packages (Network Essentials and Network Advantage), with term-based software packages (Cisco DNA Essentials, Cisco DNA Advantage) as add-ons. The Cisco DNA packages, in addition to on-box capabilities, also unlock additional functionality in Cisco DNA Center, enabling controller-based software-defined automation and assurance in your network.
Os pontos de acesso do Cisco Catalyst 9100 suportam três tipos de licenças do Cisco DNA: Cisco DNA Essentials, Cisco DNA Advantage e Cisco DNA Premier. As licenças de DNA da Cisco fornecem inovações da Cisco no ponto de acesso. A licença do Cisco DNA também inclui as opções de licenciamento do Network Essentials e do Network Advantage, que abrangem fundamentos sem fio, como autenticação 802.1X, qualidade de serviço (QoS) e Plug and Play (PnP); telemetria e visibilidade; e logon único (SSO), bem como controles de segurança. Esses componentes do Network Essentials e do Network Advantage são perpétuos e válidos por toda a vida útil do ponto de acesso. As licenças de assinatura do Cisco DNA devem ser adquiridas por um período de assinatura de 3, 5 ou 7 anos. Após a expiração da licença do Cisco DNA, os recursos do Cisco DNA expirarão,
Observe que não é necessário implantar o Cisco DNA Center apenas para usar um dos pacotes acima. Consulte https://www.cisco.com/c/dam/en/us/products/collateral/software/one-wireless-subscription/q-and-a-c67-739601.pdf para obter detalhes adicionais sobre o Essentials e Pacotes Advantage.
Para obter informações sobre o suporte a recursos, consulte as Notas da versão do Cisco Catalyst 9100.
Gerenciando licenças com contas inteligentes
A criação de contas inteligentes usando o Cisco Smart Software Manager (SSM) permite solicitar dispositivos e pacotes de licença e também gerenciar suas licenças de software em um site centralizado. Você pode configurar a Conta Inteligente para receber alertas diários por e-mail e ser notificado sobre as licenças adicionais expiradas que deseja renovar. Uma conta inteligente é obrigatória para os pontos de acesso do Cisco Catalyst 9100. Para obter mais informações sobre contas inteligentes, consulte https://www.cisco.com/go/smartaccounts .
Para conectar quaisquer pontos de acesso ao controlador , são necessárias assinaturas de software Cisco DNA. Para ter o direito de se conectar a um Controlador sem fio Cisco Catalyst 9800 Series, o ponto de acesso requer uma licença de assinatura do Cisco DNA.
Determinando os requisitos de licença para pontos de acesso que se conectam aos controladores sem fio Cisco Catalyst 9800 Series
Os pontos de acesso que se conectam a um controlador Cisco Catalyst 9800 Series possuem pacotes de assinatura de software novos e simplificados. Eles podem suportar três camadas do software Cisco DNA: Cisco DNA Essentials, Cisco DNA Advantage ou Cisco DNA Premier.
As assinaturas de software de DNA da Cisco fornecem inovações da Cisco no ponto de acesso. Eles também incluem opções perpétuas de licenciamento do Network Essentials e do Network Advantage, que cobrem os fundamentos sem fio, como autenticação 802.1X, qualidade de serviço (QoS) e Plug and Play (PnP); telemetria e visibilidade e Logon único (SSO), bem como controles de segurança.
O software de assinatura do Cisco DNA deve ser adquirido por um período de assinatura de 3, 5 ou 7 anos. Se não for renovado até o final do prazo, os recursos do Cisco DNA expirarão, enquanto os recursos Network Essentials e Network Advantage permanecerão.
Para obter a lista completa de recursos do Cisco DNA Software, incluindo os benefícios permanentes do Network Essentials e Network, consulte a matriz de recursos: https://www.cisco.com/c/m/en/us/products/software/dna-subscription-wireless /en-sw-sub-matrix-wireless.html?oid=porew018984 .
Dois modos de licenciamento estão disponíveis:
● Licenciamento inteligente (SL) simplifica e adiciona flexibilidade ao licenciamento. Isto é:
◦ Simples: adquira, implante e gerencie licenças com facilidade. Os dispositivos se registram automaticamente, eliminando a necessidade de PAKs (Chaves de Ativação de Produto).
◦ Flexível: direitos de licença de pool em uma única conta. Mova licenças livremente pela rede, onde você precisar.
◦ Inteligente: gerencie suas implantações de licenças com visibilidade em tempo real da propriedade e do consumo.
· Reserva de Licença Específica (SLR) é um recurso usado em redes altamente seguras. Ele fornece um método para os clientes implantarem uma licença de software em um dispositivo (instância do produto) sem comunicar informações de uso à Cisco. Não há comunicação com a Cisco ou um satélite. As licenças são reservadas para todos os controladores. É licenciamento baseado em nó.
Quatro níveis de licença são suportados nos controladores sem fio Cisco Catalyst 9800 Series. Os controladores podem ser configurados para funcionar em qualquer um dos quatro níveis.
● Cisco DNA Essentials: nesse nível, o conjunto de recursos do Cisco DNA Essentials será suportado.
● Cisco DNA Advantage: nesse nível, o conjunto de recursos do Cisco DNA Advantage será suportado.
● NE: nesse nível, o conjunto de recursos do Network Essentials será suportado.
● NA: nesse nível, o conjunto de recursos do Network Advantage será suportado.
O Cisco DNA Premier é um pacote com licenças ISE e Cisco DNA Spaces Extend. Ele inclui o Cisco DNA Advantage, portanto, nesse nível, o conjunto de recursos do Cisco DNA Advantage será suportado. Para os clientes que adquirirem o Cisco DNA Essentials, o Network Essentials será suportado e continuará funcionando mesmo após a expiração do prazo. E para os clientes que adquirirem o Cisco DNA Advantage ou o Cisco DNA Premier, o Network Advantage será suportado e continuará funcionando mesmo após o término do prazo.
A inicialização inicial do controlador será no nível do Cisco DNA Advantage.
Comece hoje mesmo o seu projeto de Catalyst 9130 Cisco com a nossa equipe de Serviços Profissionais.
Orientação especializada para criar uma base para obter resultados extraordinários com uma rede que prevê e se adapta, e protege seus negócios.?
Fale com um especialista em Catalyst 9130 da Cisco!
