Catalyst 3650 Cisco

A Cisco ® Catalyst ® 3650 Series é a próxima geração de autónomo de classe empresarial e Switches de acesso de camada empilháveis que fornecem a base para a convergência total entre com e sem fios em uma única plataforma. A série 3650 foi desenvolvida com base no avançado Cisco StackWise ® -160 e aproveita o novo circuito integrado específico da aplicação (ASIC) do Cisco Unified Access ™ Data Plane (UADP). Essa opção pode permitir a aplicação uniforme de políticas com fio e sem fio, visibilidade de aplicativos, flexibilidade, otimização de aplicativos e resiliência superior. Os switches da série 3650 são compatíveis com IEEE 802.3at Power over Ethernet Plus (PoE +), Cisco Universal Power over Ethernet (Cisco UPOE ®) nos Switches multigigabit Cisco Catalyst 3650 Series e oferecem ventiladores e fontes de alimentação redundantes modulares e substituíveis em campo. Os Switches da série 3650 também são fornecidos em um fator de forma com profundidade inferior de 12 polegadas, para que você possa implantá-los em armários de fiação apertados em filiais e escritórios remotos, onde a profundidade do switch é uma preocupação. Além disso, os Switches 3650 multigigabit suportam as velocidades e os padrões sem fio atuais e da próxima geração (incluindo 802.11ac Wave 2) na infraestrutura de cabeamento existente. Os switches da série 3650 ajudam a aumentar a produtividade sem fio e reduzir o TCO.



Visão geral do produto

●     Capacidade integrada do controlador sem fio com:

◦     Até 40G da capacidade sem fios por comutação (modelos de 48 portas)

◦     Suporte para até 50 pontos de acesso e 1000 clientes sem fio em cada entidade de comutação (switch ou pilha)

●   24 e 48 modelos 10/100/1000 de dados e PoE + com portas Ethernet com eficiência de energia (EEE)

●   Modelos Cisco UPOE e PoE + de 24 e 48 100 Mbps e 1, 2,5, 5 e 10 Gbps (multigigit) com EEE ^[1]

●   Cinco modelos de uplink fixo com quatro Gigabit Ethernet, duas Ethernet de 10 Gigabit, quatro Ethernet de 10 Gigabit, oito Ethernet de 10 Gigabit ou duas portas Quad 40 de fator de forma pequeno conectáveis ​​Plus (QSFP +) de 40 Gigabit Ethernet

●   Modelos 10/100/1000 PoE + de 24 e 48 portas com menor ruído e profundidade reduzida de 11,62 polegadas para gabinetes de profundidade rasa em ambientes corporativos, de varejo e filiais

●   Tecnologia opcional Cisco StackWise-160 que fornece escalabilidade e resiliência com taxa de transferência de pilha de 160 Gbps

●   Fontes de alimentação modulares redundantes duplas e três ventiladores modulares que fornecem redundância ^[2]

●   Suporte ao sistema de energia externo RPS 2300 nos mini-SKUs 3650 para redundância de energia

●   IEEE 802.3at completo (PoE +) com potência de 30 W em todas as portas em 1 formato de unidade de rack (RU)

●   Cisco UPOE com 60W de potência por porta em 1 formato de unidade de rack (RU)

●   IEEE 802.3bz (2.5GBASE-T e 5GBASE-T) para ir além de 1 Gbps com as existentes Categoria 5e e Categoria 6

●   Ponte de áudio e vídeo IEEE 802.1ba (AVB) integrada para fornecer uma melhor experiência de AV, incluindo melhor sincronização de tempo e qualidade de serviço (QoS)

●   Suporte de software para roteamento IPv4 e IPv6, roteamento multicast, QoS modular, NetFlow Flexível (FNF) Versão 9 e recursos de segurança aprimorados

● Imagem   universal única do Cisco IOS ^® Software em todos os níveis de licença, oferecendo um caminho fácil de atualização para os recursos do software

●   Garantia vitalícia limitada aprimorada (E-LLW) com substituição de hardware avançada no dia útil seguinte (NBD) e acesso de 90 dias ao suporte do Centro de Assistência Técnica da Cisco (TAC)

Modelos e configurações de switch

Todos os Switches Cisco Catalyst 3650 Series possuem portas fixas de uplink embutidas e são fornecidos com uma fonte de alimentação. As tabelas 1 a 5 fornecem mais detalhes.A Figura 1 é uma imagem dos switches Cisco Catalyst 3650 Series.

Switches Cisco Catalyst 3650 Series

A tabela 1 mostra as configurações do Cisco Catalyst 3650 Series.

Tabela 1.          Configurações do Cisco Catalyst 3650 Series

Uplinks fixos

Todos os Switches Cisco Catalyst 3650 Series possuem portas fixas de uplink embutidas. Os clientes podem escolher entre cinco tipos de portas de uplink no momento da compra do switch:

●   Ethernet de quatro Gigabit com SFP (Small Form-Factor Pluggable)

●   Duas Ethernet de 10 Gigabit com SFP + e duas Ethernet de 10 Gigabit com SFP ou quatro Ethernet de Gigabit com SFP

●   Quatro Ethernet de 10 Gigabit com SFP + ou quatro Ethernet de Gigabit com SFP

●   Oito Ethernet de 10 Gigabit com SFP + ou oito Gigabit Ethernet com SFP

●   Dois Ethernet de 40 Gigabit com QSFP +

A interface SFP + suporta portas 10 Gigabit Ethernet e Gigabit Ethernet. Consulte a Tabela 1 para obter uma descrição dos modelos básicos de switch e as portas de uplink correspondentes. Consulte a Tabela 2 para obter uma descrição das várias opções da interface da porta de uplink.

Tabela 2.          Configurações de uplink fixo de 1 e 10 Gigabit

Fontes de alimentação modulares redundantes duplas e RPS2300 externo

Os switches Cisco Catalyst 3650 Series suportam fontes de alimentação redundantes duplas (consulte a Figura 2). O switch é fornecido com uma fonte de alimentação por padrão, e a segunda fonte de alimentação pode ser comprada no momento em que você solicita o switch ou posteriormente. Se apenas uma fonte de alimentação estiver instalada, ela deverá sempre estar no compartimento de fonte de alimentação 1. A chave também é fornecida com três ventiladores substituíveis em campo.

Fontes de alimentação redundantes

A Tabela 3 mostra as diferentes fontes de alimentação disponíveis nesses Switches e a energia PoE disponível.

Tabela 3.          Modelos de switch e fontes de alimentação padrão correspondentes

Os Switches multigigabit suportam um conjunto diferente de fontes de alimentação que os Switches não multigigit. Além disso, o PWR-C1-350WAC não é suportado nos Switches multigigabit. Além das fontes de alimentação listadas na Tabela 3, uma fonte de alimentação de 640 W DC está disponível no momento do pedido ou como reposição em todos os modelos de switch sem multigigabit. A fonte de alimentação DC também oferece recursos de PoE para flexibilidade máxima (consulte a Tabela 4 para obter o orçamento de PoE disponível com fontes de alimentação DC). Os clientes podem misturar e combinar as fontes de alimentação CA e CC nos dois slots de fonte de alimentação disponíveis. Qualquer uma dessas fontes de alimentação pode ser instalada em qualquer um dos Switches.

Tabela 4.          PoE disponível com fonte de alimentação CC

Power over Ethernet Plus (PoE +)

Os switches Cisco Catalyst 3650 Series suportam PoE (IEEE 802.3af) e PoE + (padrão IEEE 802.3at), que fornecem até 30 W de energia por porta. O PoE elimina a necessidade de energia de parede em cada dispositivo habilitado para PoE e elimina o custo de cabeamento elétrico e circuitos adicionais que, de outra forma, seriam necessários em implantações de telefones IP e WLAN. A série 3650 pode fornecer um TCO menor para implantações que incorporam telefones IP da Cisco  , pontos de acesso LAN sem fio (WLAN) Cisco Aironet ^® ou qualquer dispositivo final compatível com IEEE 802.3at. A Tabela 5 mostra as combinações de fontes de alimentação necessárias para diferentes necessidades de PoE.

Tabela 5.          Requisitos mínimos de fonte de alimentação para Full PoE e PoE +

Cisco Universal Power over Ethernet (Cisco UPOE)

O Cisco UPOE é uma tecnologia inovadora, oferecendo os seguintes serviços e benefícios:

●   60W por porta para permitir uma variedade de dispositivos finais, como cliente Samsung VDI, sistemas de torres IP IP nos pregões, Switches compactos Cisco Catalyst em ambientes de varejo e hospitalidade,  sistemas pessoais Cisco TelePresence ^® e dispositivos físicos de controle de acesso

●   Alta disponibilidade de energia e serviços ininterruptos garantidos, um requisito para
aplicativos críticos (e911)

●   Reduza o OpEx, oferecendo resiliência de rede a um custo menor, consolidando a energia de backup no
armário de cabeamento

●   Implantação mais rápida de novas infra-estruturas de rede de acesso ao campus, eliminando a necessidade de uma tomada para cada ponto de extremidade

O recurso Cisco UPOE está disponível apenas em modelos multigigabit selecionados.

A tabela 6 mostra os requisitos de fonte de alimentação para o Cisco UPOE.

Tabela 6.          Requisitos de fonte de alimentação para o Cisco UPOE

Tecnologia multigigabit Cisco Catalyst

O Cisco Multigigabit Ethernet é uma inovação exclusiva para os novos switches de acesso Cisco Catalyst Ethernet. Com o enorme crescimento do 802.11ac e dos novos aplicativos sem fio, os dispositivos sem fio estão promovendo a demanda por mais largura de banda da rede. Isso cria a necessidade de uma tecnologia que suporte velocidades superiores a 1 Gbps em toda a infraestrutura de cabeamento. A tecnologia multigigabit da Cisco permite alcançar velocidades de largura de banda de 1 Gbps a 10 Gbps sobre o cabeamento tradicional da Categoria 5e (Cat 5e) ou superior. Além disso, as portas multigigit em switches Cisco Catalyst selecionados oferecem suporte ao Cisco UPOE, que é cada vez mais importante para os espaços de trabalho da próxima geração e os ecossistemas da Internet das Coisas (IoT).

A tecnologia multigigabit da Cisco oferece benefícios significativos para uma ampla gama de velocidades, tipos de cabos e energia PoE. Os benefícios podem ser agrupados em três áreas diferentes:

●    Múltiplas velocidades: a  tecnologia Cisco Catalyst Multigigit suporta a negociação automática de várias velocidades nas portas do switch. As velocidades suportadas são 100 Mbps, 1 Gbps, 2,5 Gbps e 5 Gbps no cabo Cat 5e e até 10 Gbps no cabeamento Cat 6a

●    Tipo de cabo:  a tecnologia suporta uma ampla variedade de tipos de cabo, incluindo Cat 5e, Cat 6 e Cat 6a ou superior

●    Energia PoE:  a tecnologia suporta PoE, PoE + e Cisco UPOE para todas as velocidades e tipos de cabo suportados

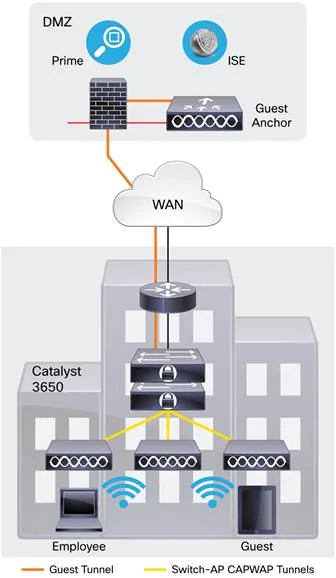

Mini-switches Cisco Catalyst 3650

O Cisco Catalyst 3650 Series adiciona novos mini Switches à família 3650 de switches existente. Esses Switches têm menos de 12 ”de profundidade e são mais silenciosos do que os atuais 3650, tornando-os perfeitos para implantar em armários de cabeamento, racks ou espaços de usuário apertados, onde a profundidade do switch é uma preocupação. Você pode evitar a substituição dos gabinetes ou a montagem do switch em um ângulo e, como resultado, reduzir o tempo de inatividade na rede. Esses Switches permitem a mesma aplicação uniforme de política com fio-sem fio, visibilidade de aplicativos, flexibilidade, otimização de aplicativos e resiliência superior aos Switches 3650 existentes. Eles vêm em SKUs de switch de 10M / 100M / 1000M de 24 e 48 portas (WS-C3650-24PDM e WS-C3650-48FQM) e suportam todos os mesmos recursos que os Switches 3650 existentes, exceto que eles vêm com ventiladores fixos, energia fixa suprimentos, e suporte para RPS2300 externo para redundância. Esses Switches PoE suportam PoE (IEEE 802.3af) e PoE + (padrão IEEE 802.3at), fornecendo até 30 W de energia para 12 portas, totalizando 390 W no modelo de 24 portas e até 30 W de energia para 24 portas para um total de 775W no modelo de 48 portas. O switch de 24 portas possui 2x1 Gigabit Ethernet SFP e 2x10 Gigabit Ethernet SFP + uplinks; o switch de 48 portas possui uplinks 4x10 Gigabit Ethernet SFP + para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes: Esses Switches PoE suportam PoE (IEEE 802.3af) e PoE + (padrão IEEE 802.3at), fornecendo até 30 W de energia para 12 portas, totalizando 390 W no modelo de 24 portas e até 30 W de energia para 24 portas para um total de 775W no modelo de 48 portas. O switch de 24 portas possui 2x1 Gigabit Ethernet SFP e 2x10 Gigabit Ethernet SFP + uplinks; o switch de 48 portas possui uplinks 4x10 Gigabit Ethernet SFP + para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes: Esses Switches PoE suportam PoE (IEEE 802.3af) e PoE + (padrão IEEE 802.3at), fornecendo até 30 W de energia para 12 portas, totalizando 390 W no modelo de 24 portas e até 30 W de energia para 24 portas para um total de 775W no modelo de 48 portas. O switch de 24 portas possui 2x1 Gigabit Ethernet SFP e 2x10 Gigabit Ethernet SFP + uplinks; o switch de 48 portas possui uplinks SFP + 4x10 Gigabit Ethernet para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes: 3 no padrão), fornecendo até 30 W de energia para 12 portas, para um total de 390 W no modelo de 24 portas e até 30 W de energia para 24 portas, para um total de 775 W no modelo de 48 portas. O switch de 24 portas possui 2x1 Gigabit Ethernet SFP e 2x10 Gigabit Ethernet SFP + uplinks; o switch de 48 portas possui uplinks 4x10 Gigabit Ethernet SFP + para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes: 3 no padrão), fornecendo até 30 W de energia para 12 portas, para um total de 390 W no modelo de 24 portas e até 30 W de energia para 24 portas, para um total de 775 W no modelo de 48 portas. O switch de 24 portas possui 2x1 Gigabit Ethernet SFP e 2x10 Gigabit Ethernet SFP + uplinks; o switch de 48 portas possui uplinks 4x10 Gigabit Ethernet SFP + para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes: fornecendo até 30W de energia para 12 portas, para um total de 390W no modelo de 24 portas e até 30W de energia para 24 portas, para um total de 775W no modelo de 48 portas. O switch de 24 portas possui 2x1 Gigabit Ethernet SFP e 2x10 Gigabit Ethernet SFP + uplinks; o switch de 48 portas possui uplinks 4x10 Gigabit Ethernet SFP + para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes: fornecendo até 30W de energia para 12 portas, para um total de 390W no modelo de 24 portas e até 30W de energia para 24 portas, para um total de 775W no modelo de 48 portas. O switch de 24 portas possui 2x1 Gigabit Ethernet SFP e 2x10 Gigabit Ethernet SFP + uplinks; o switch de 48 portas possui uplinks 4x10 Gigabit Ethernet SFP + para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes: o switch de 48 portas possui uplinks 4x10 Gigabit Ethernet SFP + para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes: o switch de 48 portas possui uplinks 4x10 Gigabit Ethernet SFP + para suportar qualquer aplicativo de largura de banda alta. Esses Switches suportam o empilhamento e podem ser empilhados entre si ou com os Switches 3650 existentes usando a mesma tecnologia Cisco StackWise-160. O 3650 mini e o 3650 usam o mesmo software e, portanto, podem ser implantados e gerenciados usando as mesmas políticas, configurações e assim por diante que os switches 3650 existentes. Alguns casos de uso do 3650 mini são os seguintes:

Pequenos escritórios e filiais

Muitas filiais pequenas e escritórios satélites, onde há poucos funcionários, não têm armários maiores por causa de restrições de espaço. Um escritório típico como esse possui armários menores e precisaria de um switch que atenda a poucos funcionários, forneça suporte a PoE, possa gerenciar redes sem fio e aplica as mesmas políticas consistentes de uma filial ou escritório maior. Devido à sua profundidade de menos de 12 ”, menor ruído e suporte a uplinks de 10G, juntamente com empilhamento, segurança avançada e convergência com fio, o 3650 mini é a opção perfeita para esse tipo de espaço.

Educação

O mini-switch 3650 estende o acesso a laboratórios, salas de aula e outras salas de treinamento a partir das salas de distribuição central / do piso, reduzindo o custo de cabeamento e fornecendo qualidade de serviço superior com segurança aprimorada, convergência com fio e sem fio e recursos de rede corporativa. Devido à sua profundidade superficial e menor ruído, esses switches são ideais para salas de aula ou áreas confinadas.

Varejo

Um ponto de venda típico precisa atender clientes em vários pontos de venda, cada um com uma máquina POS, pontos de acesso, telefone, impressora, vídeo com rede e alguns pontos de alimentação PoE. Essas lojas de varejo se conectam ao roteador de acesso que as conecta à rede externa e geralmente precisam de switches que se encaixem em gabinetes de pouca profundidade. Devido à profundidade de 12 ”desses Switches, juntamente com recursos avançados de segurança e rede, eles podem ajudar os varejistas a utilizar com eficiência o espaço e economizar no custo imobiliário.

Benefícios

Acesso convergente com fio e sem fio

O Cisco Catalyst 3650 Series é uma plataforma de comutação de acesso independente e empilhável que permite serviços com fio e sem fio em uma única plataforma baseada no Cisco IOS XE Software. Com isso, a Cisco foi pioneira em uma série de recursos avançados, como alta disponibilidade baseada em SSO (stateful switchover) em empilhamento, QoS granular, segurança e Flexible NetFlow (FNF) entre cabos e sem fio de uma maneira uniforme. Além disso, os recursos com fio e sem fio são agrupados em uma única imagem do Cisco IOS Software, o que reduz o número de imagens de software que os usuários precisam qualificar / certificar antes de habilitá-los em sua rede. A porta de console única para gerenciamento da interface da linha de comando (CLI) reduz o número de pontos de contato a serem gerenciados para serviços com fio e sem fio, reduzindo a complexidade da rede, simplificando as operações de rede,

Com fio convergente e sem fio, não apenas melhora a largura de banda sem fio na rede, mas também a escala da implantação sem fio. Cada Cisco Catalyst 3650 de 48 portas fornece 40 Gbps de taxa de transferência sem fio (20 Gbps no modelo de 24 portas). Essa capacidade sem fio aumenta com o número de membros na pilha. Isso garante que a rede possa ser dimensionada com os requisitos atuais de largura de banda sem fio, conforme ditado pelos pontos de acesso baseados no IEEE 802.11n e com os futuros padrões sem fio, como o IEEE 802.11ac. Além disso, o Cisco Catalyst 3650 distribui as funções do controlador sem fio para obter melhor escalabilidade. Cada switch / pilha Cisco Catalyst 3650 pode operar como o controlador sem fio em dois modos:

●    Agente de mobilidade (MA): este é o modo padrão no qual o switch Cisco Catalyst 3650 é enviado. Nesse modo, o switch é capaz de terminar os túneis CAPWAP a partir dos pontos de acesso e fornecer conectividade sem fio a clientes sem fio. A manutenção de bancos de dados de clientes sem fio e a configuração e aplicação de políticas de segurança e QoS para clientes sem fio e pontos de acesso podem ser aplicadas nesse modo. Nenhuma licença adicional na parte superior do IP Base é necessária para operar no modo de agente de mobilidade.

●    Controlador de mobilidade (MC): nesse modo, o switch Cisco Catalyst 3650 pode executar todas as tarefas do agente de mobilidade, além de coordenação de mobilidade, gerenciamento de recursos de rádio (RRM) e coordenação do Cisco CleanAir ^® dentro de um subdomínio de mobilidade. O modo do controlador de mobilidade pode ser ativado na CLI do switch. O nível de licença da base IP é necessário quando o switch Cisco Catalyst 3650 está atuando como o controlador de mobilidade. Um controlador de LAN sem fio Cisco 5508 localizado centralmente (WLC 5508), o módulo de serviços sem fio 2 da Cisco (WiSM2) (ao executar a versão 7.3 do AireOS) e o controlador de LAN sem fio 5760 também podem desempenhar essa função em implantações maiores.

Com os agentes de mobilidade localizados nos armários de cabeamento, fornecendo 40 Gbps de conexão sem fio por switch ( n x 40 Gbps para uma pilha de n switches) e controladores de mobilidade gerenciando algumas das funções sem fio centrais, a implantação sem fio baseada em acesso convergente oferece as melhores escalabilidade de classe para wireless e taxa de transferência wireless significativamente aprimorada.

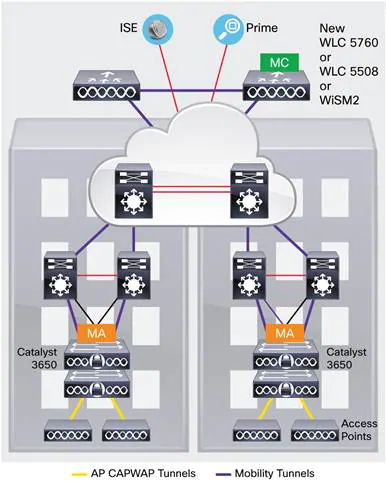

Controlador de mobilidade (MC) e Agente de mobilidade (MA)

Serviços Inteligentes Distribuídos

NetFlow Flexível (FNF)

A visibilidade total do tráfego com fio e sem fio é alcançada devido à terminação do túnel de controle e provisionamento de pontos de acesso sem fio (CAPWAP) no switch. Isso ajuda a identificar usuários e fluxos de tráfego de usuários, a fim de identificar possíveis invasores e executar ações corretivas na camada de acesso antes que o ataque penetre ainda mais na rede. Isso é obtido usando o FNF, que monitora todos os fluxos que entram e saem da pilha de Switches para usuários com e sem fio. Também ajuda a identificar os principais locutores com fio / sem fio e a aplicar políticas de provisionamento de largura de banda apropriadas.

QoS

O switch 3650 possui recursos avançados de QoS com fio e sem fio. Ele usa a interface de linha de comando modular QoS da Cisco (MQC). O switch gerencia a largura de banda sem fio usando o gerenciamento hierárquico sem precedentes da largura de banda, começando no nível por ponto de acesso e indo até os níveis de rádio, identificação de conjunto por serviço (SSID) e por usuário. Isso ajuda a gerenciar e priorizar a largura de banda disponível entre vários rádios e vários SSIDs (corporativo, convidado etc.) dentro de cada rádio em uma base percentual. O switch também é capaz de alocar automaticamente largura de banda igual entre os usuários conectados em um determinado SSID. Isso garante que todos os usuários em um determinado SSID obtenham um compartilhamento justo da largura de banda disponível enquanto estiverem conectados à rede.

Além desses recursos, o switch pode executar filas, policiamento, modelagem e marcação com base em classe de serviço (CoS) ou ponto de código de serviços diferenciados (DSCP), policiamento, modelagem e marcação de tráfego com fio e sem fio. Isso permite que os usuários criem políticas comuns que podem ser usadas no tráfego com fio e sem fio. O 3650 também suporta nomes de política para download do Cisco Identity Services Engine (ISE) quando um usuário se autentica com êxito na rede usando o ISE.

Segurança

O Cisco Catalyst 3650 fornece um rico conjunto de recursos de segurança para usuários com fio e sem fio. Recursos como IEEE 802.1x, espionagem do protocolo DHCP (Dynamic Host Configuration Protocol), guarda da fonte IP e proteção do plano de controle, sistemas sem fio de prevenção contra intrusões (WIPSs) e assim por diante permitem a proteção contra usuários e atacantes não autorizados. Com uma variedade de usuários com fio e sem fio conectados à rede, o switch oferece suporte a redes com reconhecimento de sessão, nas quais cada dispositivo conectado à rede é identificado como uma sessão, e as listas exclusivas de controle de acesso (ACLs) e / ou políticas de QoS podem ser definido e aplicado usando o ISE para cada uma dessas sessões, fornecendo melhor controle sobre os dispositivos que se conectam à rede.

Resiliência

Tecnologia Cisco StackWise-160

O Cisco Catalyst 3650 suporta um módulo de empilhamento opcional baseado na tecnologia Cisco StackWise-160. A tecnologia Cisco StackWise-160 foi desenvolvida com base na tecnologia StackWise, líder de mercado, altamente bem-sucedida, que é uma arquitetura de empilhamento premium. O StackWise-160 possui uma largura de banda da pilha de 160 Gbps. O StackWise-160 usa o SSO do Cisco IOS Software para fornecer resiliência dentro da pilha. A pilha se comporta como uma única unidade de comutação que é gerenciada por um switch "ativo" eleito pelos Switches membros. O switch ativo elege automaticamente um switch de espera dentro da pilha. O switch ativo cria e atualiza todas as informações de comutação / roteamento / sem fio e sincroniza constantemente essas informações com o switch de espera. Se o switch ativo falhar, o switch de espera assume o papel do switch ativo e continua mantendo a pilha operacional. Os pontos de acesso continuam permanecendo conectados durante uma alternância de ativo para espera. Uma pilha de trabalho pode aceitar novos membros ou excluir antigos sem interrupção do serviço. O StackWise-160 cria um sistema unificado único e altamente resiliente de até nove Switches, fornecendo gerenciamento simplificado usando um único endereço IP, uma única sessão Telnet, uma única CLI, uma única verificação de versão automática, atualização automática, configuração automática e muito mais. O StackWise-160 também permite comutação local nos Switches Cisco Catalyst 3650 Series. (Veja a Figura 4.) O StackWise-160 cria um sistema unificado único e altamente resiliente de até nove Switches, fornecendo gerenciamento simplificado usando um único endereço IP, uma única sessão Telnet, uma única CLI, uma única verificação de versão automática, atualização automática, configuração automática e muito mais. O StackWise-160 também permite comutação local nos Switches Cisco Catalyst 3650 Series. (Veja a Figura 4.) O StackWise-160 cria um sistema unificado único e altamente resiliente de até nove Switches, fornecendo gerenciamento simplificado usando um único endereço IP, uma única sessão Telnet, uma única CLI, uma única verificação de versão automática, atualização automática, configuração automática e muito mais. O StackWise-160 também permite comutação local nos Switches Cisco Catalyst 3650 Series. (Veja a Figura 4.)

Kit StackWise-160 com adaptadores e cabos de pilha

Fundação para o ambiente de rede aberta

O coração do Cisco Catalyst 3650 é o UADP ASIC com capacidade de programação para recursos futuros e inteligência com proteção de investimento. O novo ASIC fornece a base para APIs convergidas em ambientes com e sem fio, Cisco Open Network Environment, prontidão para redes definidas por software (SDN) e OnePK SDK através de atualizações de software durante a vida útil do produto.

Recursos e serviços de software nos Switches Cisco Catalyst 3650 Series

Os serviços de software suportados nos Switches Cisco Catalyst 3650 Series podem ser classificados em cinco grandes categorias:

●   Facilidade de operações

●   Recursos avançados de segurança

●   Resiliência

●   Visibilidade e controle de aplicativos

●   Ponte de áudio e vídeo (AVB)

Facilidade de Operações

O Cisco Catalyst 3650 ajuda a reduzir os custos operacionais por meio de:

●   Operações inteligentes do Cisco Catalyst

●   Recursos de implantação e controle fáceis de usar

●   Operações eficientes de comutação

●   ferramentas de gerenciamento de rede

Operações inteligentes do Cisco Catalyst

O Cisco Catalyst Smart Operations é um conjunto abrangente de recursos que simplificam a implantação, configuração e solução de problemas de LAN. Além de tecnologias sempre ativas e adaptáveis, como a StackWise-160, o Cisco Catalyst Smart Operations permite a instalação e a substituição de switches com toque zero, atualização rápida e facilidade de solução de problemas com custo operacional reduzido. O Cisco Catalyst Smart Operations é um conjunto de recursos que inclui Instalação inteligente, Smartports automáticos, Configuração inteligente e Solução de problemas inteligente para aprimorar a excelência operacional:

● O   Cisco Smart Install é uma tecnologia plug-and-play transparente para configurar a imagem do Cisco IOS Software e alternar a configuração sem a intervenção do usuário. A Instalação Inteligente utiliza alocação dinâmica de endereço IP e a assistência de outros switches para facilitar a instalação, fornecendo plug and play de rede transparente.

● O   Cisco Auto Smartports fornece configuração automática à medida que os dispositivos se conectam à porta do switch, permitindo a detecção automática e o plug and play do dispositivo na rede.

● O   Cisco Smart Troubleshooting é uma ampla variedade de comandos de diagnóstico de depuração e verificações de integridade do sistema no switch, incluindo Diagnósticos Online Genéricos (GOLD) e Registro de falhas onboard (OBFL).

● O   Embedded Event Manager (EEM) é um recurso poderoso e flexível que fornece detecção de eventos de rede em tempo real e automação a bordo. Usando o EEM, os clientes podem adaptar o comportamento de seus dispositivos de rede para se alinhar às suas necessidades de negócios. Esse recurso requer o conjunto de recursos da base IP.

Recursos de implantação e controle fáceis de usar

●   Experiência do usuário:

◦     acordos de nível de serviço (SLAs) IP permitem que os clientes para assegurar novos aplicativos IP essenciais para os negócios, bem como serviços IP que utilizam dados, voz e vídeo em uma rede IP. Esse recurso requer o conjunto de recursos dos Serviços IP.

Aut A     configuração automática do DHCP de vários Switches por meio de um servidor de inicialização facilita a implantação do switch.

◦     QoS automático (AutoQoS) simplifica QoS configuração em redes de voz sobre IP (VoIP) através da emissão de interface e comandos globais de switch para detectar telefones IP da Cisco, o tráfego classificar e ajudam a permitir a saída fila de configuração.

◦     Autonegotiation em todas as portas selecciona automaticamente o modo de transmissão ou semi-duplex completo para optimizar a largura de banda.

◦     meios dependentes automática de interface de passagem (MDIX) ajusta automaticamente transmitir e receber pares, se um tipo de cabo incorrecto (cruzado ou através de recta) está instalado.

●   Configuração e conectividade simplificadas:

◦     dinâmico Trunking Protocol (DTP) facilita a configuração tronco dinâmica em todas as portas de switch.

◦ O     Port Aggregation Protocol (PAgP) automatiza a criação de grupos Cisco Fast EtherChannel ou Gigabit EtherChannel para vincular a outro switch, roteador ou servidor.

◦     Agregação de Link Control Protocol (LACP) permite a criação de Ethernet canalização com dispositivos que estejam em conformidade com IEEE 802.3ad. Esse recurso é semelhante à tecnologia Cisco EtherChannel e ao PAgP.

◦     unidireccional protocolo de ligação de Detecção (UDLD) e UDLD agressivo permitem as ligações unidireccionais causadas por fiação ou de porta falhas de fibra óptica incorrectas a ser detectado e deficientes em interfaces de fibra óptica.

◦     Cisco VTP (VTP) Versão 3 suporta VLANs dinâmicas e configuração tronco dinâmica em todos os switches.

●   Operação eficiente da chave:

◦ A     alternância de modelos do SDM (gerenciador de banco de dados), modelo de VLAN (específico para o nível de licença da LAN Base) e modelo avançado permite ao administrador otimizar automaticamente a alocação da memória terciária endereçável de conteúdo (TCAM) para os recursos desejados, com base nos requisitos específicos da implantação.

AR     O protocolo de resolução de endereços (ARP) do proxy local trabalha em conjunto com a borda da VLAN privada para minimizar as transmissões e maximizar a largura de banda disponível.

◦     gerenciamento de configuração mestre Stacking com a tecnologia Cisco StackWise-160 ajuda a garantir que todos os Switches são atualizados automaticamente quando o interruptor mestre recebe uma nova versão do software. A verificação e atualização automáticas da versão do software ajudam a garantir que todos os membros da pilha tenham a mesma versão do software.

◦     Trivial File Transfer Protocol (TFTP) reduz o custo de administrar atualizações de software por download a partir de um local centralizado.

◦     NTP (Network Timing Protocol) fornece um registro de data e hora preciso e consistente para todos os switches da intranet.

●   Multicast:

Multic     Multicast otimizado para com fio e sem fio: o Cisco Catalyst 3650 oferece maior eficiência de multicast, recebendo apenas um fluxo de multicast e replicando-o para todos os dispositivos com fio e sem fio conectados conectados a esse switch.

S     Monitoramento de protocolo de gerenciamento de grupo da Internet (IGMP) v1, v2, v3 para IPv4: a descoberta de ouvinte de difusão seletiva (MLD) v1 e v2 fornece junções rápidas de clientes e abandona fluxos de difusão seletiva e limita o tráfego de vídeo com uso intenso de largura de banda apenas aos solicitantes.

●   Monitoramento:

◦     Interruptor remoto Porto Analyzer (RSPAN) permite que os administradores monitorem remotamente portas em um switch de rede Layer 2 de qualquer outro interruptor na mesma rede.

◦     Para gerenciamento, monitoramento e análise aprimorados do tráfego, o agente de software RMON (Embedded Remote Monitoring) suporta quatro grupos RMON (histórico, estatísticas, alarmes e eventos).

Tr O     traceroute da camada 2 facilita a solução de problemas, identificando o caminho físico que um pacote leva da origem ao destino.

◦     gerenciamento sem fio RF proporciona tanto em tempo real e informações históricas sobre a interferência RF afetando o desempenho da rede entre controladores usando a integração de todo o sistema de tecnologia Cisco CleanAir.

Operação eficiente do switch

Os switches Cisco Catalyst 3650 Series, projetados e projetados pela Cisco, oferecem operações ideais de economia de energia, EEE e baixa energia para os melhores recursos de gerenciamento de energia e consumo de energia do mercado. As portas Cisco Catalyst 3650 são capazes de reduzir os modos de energia, para que as portas que não estejam em uso possam passar para um estado de menor utilização de energia. Outros recursos eficientes de operação do switch são:

● O   Cisco Discovery Protocol Versão 2 permite que os Cisco Catalyst 3650 Series Switch negociem uma configuração de energia mais granular ao conectar-se a um dispositivo alimentado pela Cisco, como telefones IP ou pontos de acesso, além do que é fornecido pela classificação IEEE.

● O   comando de consumo de energia por porta permite que os clientes especifiquem uma configuração máxima de energia em uma porta individual. O sensor de energia PoE por porta mede a energia real que está sendo consumida, permitindo um controle mais inteligente dos dispositivos energizados.

●   O PoE MIB fornece visibilidade proativa do uso de energia e permite que os clientes definam diferentes limites de nível de energia.

Ambientalmente responsável

As organizações podem optar por desativar os rádios dos pontos de acesso para reduzir o consumo de energia fora do horário de pico. O controlador de LAN sem fio integrado evita a implantação de dispositivos adicionais na rede.

Ferramentas de Gerenciamento de Rede

Os switches Cisco Catalyst 3650 Series oferecem uma CLI superior para configuração detalhada e infraestrutura Cisco Prime ^™ para gerenciamento unificado com fio e sem fio. A infraestrutura Cisco Prime fornece provisionamento contínuo no dia 0, monitoramento e manutenção contínuos, modelos de configuração e visualizações de 360 ​​graus de dispositivos e usuários e serve como coletor FNF para visualizações de tráfego de usuários usando o módulo Cisco Prime Assurance Manager.

Para obter informações detalhadas sobre a infraestrutura do Cisco Prime, acesse https://www.cisco.com/en/US/products/ps12239/index.html .

Recursos avançados de segurança

Os switches Cisco Catalyst 3650 Series suportam recursos avançados de segurança, incluindo, entre outros:

●   Proteção contra atacantes:

◦     Porta de segurança garante o acesso a uma porta de acesso ou tronco com base no endereço MAC. Limita o número de endereços MAC aprendidos para negar a inundação de endereços MAC.

S A     espionagem DHCP impede que usuários mal-intencionados falsifiquem um servidor DHCP e enviem endereços falsos. Esse recurso é usado por outros principais recursos de segurança para impedir vários outros ataques, como envenenamento por ARP.

Inspection     A inspeção dinâmica de ARP (DAI) ajuda a garantir a integridade do usuário, impedindo que usuários mal-intencionados explorem a natureza insegura do ARP.

◦     IP impede guarda fonte um usuário mal-intencionado falsificação ou assumindo o endereço IP de outro usuário, criando uma tabela de ligação entre o endereço do cliente IP e MAC, a porta e VLAN.

Feature     O recurso RPF (Unicast Reverse Path Forwarding) ajuda a atenuar os problemas causados ​​pela introdução de endereços de origem IP malformados ou forjados (falsificados) em uma rede, descartando pacotes IP que não possuem um endereço de origem IP verificável.

◦     suporte de dados bidireccional na porta SPAN permite que o sistema de detecção de intrusão Cisco (IDS) para agir quando um intruso é detectado.

●   Autenticação de usuário:

◦     autenticação flexível que suporta vários mecanismos de autenticação, incluindo 802.1x, MAC autenticação de bypass, e autenticação web utilizando uma configuração única, consistente.

◦     mudança RADIUS de autorização e chamadas para download para recursos abrangentes de gerenciamento de políticas.

V     As VLANs privadas restringem o tráfego entre hosts em um segmento comum, segregando o tráfego na Camada 2, transformando um segmento de broadcast em um multiacesso não broadcast como segmento. A borda da VLAN privada fornece segurança e isolamento entre as portas do switch, o que ajuda a garantir que os usuários não possam bisbilhotar o tráfego de outros usuários.

◦     autenticação Multidomínio permite que um telefone IP e um PC para autenticar na mesma porta do switch, enquanto colocando-os em voz apropriado e VLAN de dados.

◦     notificação endereço MAC permite que administradores de ser notificado de utilizadores adicionados ou removidos a partir da rede.

◦     Mobilidade e segurança para conectividade sem fio segura e confiável e experiência consistente do usuário final. Maior disponibilidade da rede através do bloqueio proativo de ameaças conhecidas.

Filter A     filtragem IGMP fornece autenticação multicast ao filtrar não assinantes e limita o número de fluxos multicast simultâneos disponíveis por porta.

●   ACLs:

AC     As ACLs de VLAN de segurança da Cisco em todas as VLANs impedem que os fluxos de dados não autorizados sejam conectados entre as VLANs.

AC As     ACLs do roteador de segurança IP padrão e estendido da Cisco definem políticas de segurança nas interfaces roteadas para o tráfego do plano de controle e do plano de dados. As ACLs do IPv6 podem ser aplicadas para filtrar o tráfego IPv6.

AC     As ACLs baseadas em porta para interfaces da camada 2 permitem que políticas de segurança sejam aplicadas em portas de switch individuais.

●   Acesso ao dispositivo:

◦     Secure Shell (SSH) Protocol, Kerberos e Simple Network Management Protocol Version 3 (SNMPv3) fornece segurança de rede por criptografar o tráfego administrador durante sessões de Telnet e SNMP. O protocolo SSH, o Kerberos e a versão criptográfica do SNMPv3 requerem uma imagem de software criptográfica especial devido às restrições de exportação dos EUA.

◦     TACACS + e RADIUS facilita o controle centralizado do switch e restringe os usuários não autorizados alterem a configuração.

◦     segurança multinível no acesso ao console impede que usuários não autorizados alterem a configuração do switch.

●   O protetor da unidade de dados de protocolo de ponte (BPDU) desliga as interfaces ativadas pelo Spanning Tree PortFast quando BPDUs são recebidas para evitar loops acidentais de topologia.

●   O STRG (Spanning Tree Root Guard) impede que os dispositivos de borda que não estão no controle do administrador da rede se tornem nós raiz do Spanning Tree Protocol.

●   A segurança sem fio de ponta a ponta oferece criptografia DTLS compatível com CAPWAP para garantir a criptografia entre pontos de acesso e controladores através de links WAN / LAN remotos.

Resiliência

As redes sem fronteiras permitem a mobilidade empresarial e serviços de vídeo de nível comercial. Os primeiros serviços de localização de rede unificada (com fio e sem fio) do setor permitem o rastreamento de ativos móveis e os usuários desses ativos para dispositivos com fio e sem fio. A verdadeira experiência sem fronteiras é ativada pelos seguintes conjuntos de recursos nos Switches Cisco Catalyst 3650 Series:

●   alta disponibilidade

●   roteamento IP de alto desempenho

●   QoS superior

Alta disponibilidade

Além do StackWise-160, o Cisco Catalyst 3650 Series suporta recursos de alta disponibilidade, incluindo, sem limitação, o seguinte:

● O   EtherChannel de pilha cruzada fornece a capacidade de configurar a tecnologia Cisco EtherChannel em diferentes membros da pilha para obter alta resiliência.

● O   Flexlink fornece redundância de link com tempo de convergência menor que 100ms.

●   O protocolo Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s / w e o protocolo Multiple Spanning Tree Protocol (MSTP) fornecem uma convergência rápida de spanning tree independente dos timers de spanning tree e também oferecem o benefício do balanceamento de carga da camada 2 e do processamento distribuído. As unidades empilhadas se comportam como um único nó de árvore de expansão.

● O   Rapid Spanning Tree por VLAN (PVRST +) permite a reconvergência rápida de Spanning Tree em uma base de Spanning Tree por VLAN, sem exigir a implementação de instâncias de Spanning Tree.

● A   recuperação automática da porta do switch (desativação incorreta) tenta reativar automaticamente um link desativado devido a um erro de rede.

Roteamento IP de alto desempenho

A arquitetura de roteamento de hardware do Cisco Express Forwarding fornece roteamento IP de desempenho extremamente alto nos Switches Cisco Catalyst 3650 Series:

●   Protocolos de roteamento unicast IP (estático, Protocolo de Informações de Roteamento Versão 1 [RIPv1] e RIPv2, RIPng, stub EIGRP (Enhanced Interior Gateway Routing Protocol)) são suportados para aplicativos de roteamento de rede pequena com o conjunto de recursos IP Base. Roteamento estático limitado com o conjunto de recursos da LAN Base. O roteamento de custo igual facilita o balanceamento de carga e a redundância da camada 3 em toda a pilha.

●   Protocolos avançados de roteamento unicast IP (Open Shortest Path First [OSPF], EIGRP, Border Gateway Protocol versão 4 [BGPv4] e Intermediate System-to-Intermediate System versão 4 [IS-ISv4]) são suportados para balanceamento de carga e construção de escalabilidade LANs. O roteamento IPv6 (OSPFv3, EIGRPv6) é suportado no hardware para obter o desempenho máximo. O OSPF para acesso roteado está incluído na imagem da base IP. O conjunto de recursos dos Serviços IP é necessário para OSPF, EIGRP, BGPv4 e IS-ISv4 completos.

● O   roteamento baseado em políticas (PBR) permite controle superior, facilitando o redirecionamento de fluxo, independentemente do protocolo de roteamento configurado. O VRF (roteamento e encaminhamento virtual) -Lite permite que um provedor de serviços suporte duas ou mais VPNs, com endereços IP sobrepostos. O conjunto de recursos da base IP é necessário.

● O   multicast independente de protocolo (PIM) para roteamento de multicast IP é suportado, incluindo o modo esparso PIM (PIM-SM), modo denso PIM (PIM-DM), modo esparso denso PIM e multicast específico da fonte (SSM). O conjunto de recursos dos Serviços IP é necessário.

● O   endereçamento IPv6 é suportado em interfaces com comandos show adequados para monitoramento e solução de problemas.

QoS superior

O Cisco Catalyst 3650 Series oferece velocidade Gigabit Ethernet com serviços inteligentes que mantêm o tráfego fluindo sem problemas, mesmo 10 vezes a velocidade normal da rede. Os mecanismos líderes do setor para marcação, classificação e programação de pilha cruzada oferecem desempenho superior para tráfego de dados, voz e vídeo, tudo na velocidade do fio.

A seguir, estão alguns dos recursos de QoS suportados nos Switches Cisco Catalyst 3650 Series:

● O   gerenciamento granular de largura de banda sem fio e o compartilhamento justo usam o Cisco IOS Software e a tecnologia UADP ASIC da Cisco para fornecer gerenciamento hierárquico de largura de banda à taxa de linha (por ponto de acesso, por rádio, por SSID, por políticas baseadas no cliente). O compartilhamento justo entre os usuários em um SSID garante que nenhum usuário passe fome por causa de outros usuários pesados. O compartilhamento justo é ativado automaticamente para redes sem fio no nível do usuário e SSID.

●   É fornecida a classificação de campo 802.1p CoS e DSCP, usando marcação e reclassificação por pacote, por endereço IP de origem e destino, endereço MAC ou número da porta TCP / UDP (Layer 4 Transmission Control Protocol / User Datagram Protocol).

● A   programação SRP (Shaped Round Robin) ajuda a garantir a priorização diferencial dos fluxos de pacotes, atendendo de maneira inteligente as filas de entrada e de saída. A queda ponderada da cauda (WTD) evita o congestionamento nas filas de entrada e saída antes que ocorra uma interrupção. O enfileiramento de prioridade estrita ajuda a garantir que os pacotes de prioridade mais alta sejam atendidos à frente de todos os outros tráfegos.

●   A função CIR (Taxa de Informações Confirmadas) da Cisco fornece largura de banda em incrementos tão baixos quanto 8 Kbps.

● A   limitação de taxa é fornecida com base no endereço IP de origem e destino, endereço MAC de origem e destino, informações TCP / UDP da camada 4 ou qualquer combinação desses campos, usando ACLs de QoS (ACLs de IP ou ACLs de MAC), mapas de classe e mapas de políticas .

●   Oito filas de saída por porta para tráfego com fio e quatro filas de saída para ajuda sem fio permitem um gerenciamento diferenciado de diferentes tipos de tráfego na pilha para tráfego com fio. Até 2000 polícias agregados estão disponíveis por switch.

Visibilidade e controle de aplicativos usando o flexível NetFlow (FNF)

O Cisco IOS Software FNF é a próxima geração em tecnologia de visibilidade de fluxo, permitindo otimização da infraestrutura de rede, reduzindo custos de operação e melhorando o planejamento de capacidade e a detecção de incidentes de segurança com maior flexibilidade e escalabilidade. O Cisco Catalyst 3650 fornece visibilidade otimizada do aplicativo com o FNF, com e sem fio. O switch é capaz de 48.000 entradas de fluxo em modelos de 48 portas e 24.000 entradas de fluxo em modelos de 24 portas, com e sem fio. Com o UADP ASIC, o Cisco Catalyst 3650 oferece tecnologia de fluxo de última geração, com flexibilidade sem precedentes e visibilidade abrangente, estendendo-se dos sinalizadores da Camada 2 (MAC e VLAN) até a Camada 4 (TCP / UDP) e assim por diante no tráfego com fio e sem fio. O switch Cisco Catalyst 3650 é medianet capaz de fornecer visibilidade e recursos de solução de problemas no tráfego de vídeo com fio e sem fio. Recursos específicos de medianet serão ativados em futuras atualizações de software.

Os dados de fluxo coletados pelo FNF podem ser exportados para um coletor externo para análise e relatório ou rastreados pelo EEM. O Cisco Catalyst 3650 permite poderosas correlações de eventos personalizáveis ​​e personalizáveis ​​e ações de política com o EEM, permitindo que os Switches acionem alarmes de eventos personalizados ou ações de política quando a condição predefinida for atendida. Sem necessidade de aplicação externa, os clientes podem usar a infraestrutura existente para realizar o monitoramento do tráfego, tornando a análise de tráfego econômica mesmo em uma grande rede IP.

Detalhes sobre o Cisco FNF estão disponíveis em https://www.cisco.com/en/US/prod/collateral/iosswrel/ps6537/ps6555/ps6601/ps6965/product_data_sheet0900aecd804b590b.html .

O Cisco Catalyst 3650 suporta o Wireshark, o principal analisador de protocolo de rede do mundo, e é ideal para depuração proativa, solução de problemas e monitoramento de desempenho da rede. Usando o Wireshark, um usuário pode capturar pacotes de controle e dados com e sem fio, exibindo e analisando-os facilmente em uma tela ou em uma interface gráfica do usuário do Wireshark. Usando o NetFlow Flexível e o Embedded Event Manager, uma captura de pacote Wireshark pode ser iniciada em eventos como ataques de inundação SYN ou uso anormal de largura de banda por usuários específicos.

O vídeo de alto desempenho por conexão sem fio integra a tecnologia Cisco VideoStream para otimizar a entrega de aplicativos de vídeo na WLAN.

A telefonia IP com fio e sem fio suporta  comunicações unificadas  para melhorar a colaboração por meio de mensagens, presença e conferência e suporta todos os telefones IP sem fio da Cisco Unified Communications para um serviço de voz em tempo real e econômico.

Ponte de áudio e vídeo

Com o Cisco IOS ^® XE Software Release 16.3, selecione ^* modelos Cisco Catalyst 3650 Series suportam o padrão AVB IEEE 802.1. Esse padrão fornece os meios para a entrega altamente confiável de serviços de streaming AV de baixa latência e sincronizados por tempo através de redes Ethernet da camada 2. O padrão também facilita a integração de novos serviços e a interoperabilidade de equipamentos AV de diferentes fornecedores. Quer as conexões dos terminais AV sejam analógicas ou digitais inflexíveis de um para um, o transporte de rede permite muitas conexões plug-and-play transparentes de muitos para vários terminais AV.

Benefícios:

●   Melhora a qualidade da experiência, diminuindo a instabilidade e a latência para entrega sincronizada com tempo de AV de alta qualidade

●   Oferece escalabilidade de aplicativos em implantações em rede, incluindo infraestrutura AV expansiva e complexa

●   Reduz o custo total de propriedade (TCO) com cabeamento reduzido (reduz o CapEx) e sem taxas de licença (reduz o OpEx)

Opções de implantação

Campus

Em uma implantação do tipo campus, operar o Cisco Catalyst 3650 no modo de agente de mobilidade e centralizar a funcionalidade do controlador de mobilidade em um WLC 5760, WLC 5508 ou WiSM2 ajuda a obter melhor escalabilidade e desempenho. O Cisco Catalyst 3650 fornece terminação CAPWAP para pontos de acesso, aplicação uniforme de políticas para clientes sem fio, melhor largura de banda sem fio e configuração e monitoramento uniformes baseados no Cisco IOS Software para recursos com fio e sem fio. O controlador de mobilidade fornece coordenação central de mobilidade, RRM e CleanAir.

A compatibilidade com versões anteriores com o modo de implantação sem fio centralizado tradicional no WLC 5508, WiSM2 e WLC 5760 ajuda a garantir que os clientes possam migrar para a abordagem de acesso convergente baseada no Cisco Catalyst 3650 em fases, fornecendo um controlador contínuo para os pontos de acesso existentes. Essa migração também fornece proteção de investimento na infraestrutura existente do controlador sem fio. A adoção em fases do novo Cisco Catalyst 3650 ajuda a garantir que a migração para o modo de acesso convergido da conexão sem fio seja contínua. A Figura 5 mostra o Cisco Catalyst 3650 em uma implantação de campus.

Implantando o Cisco Catalyst 3650 em um ambiente de filial

Ramo

O 3650 é otimizado para implantações de filial quando opera no modo de controlador de mobilidade. Nesse modo, o switch não apenas pode terminar os túneis CAPWAP a partir dos pontos de acesso e fornecer conectividade do cliente, mas também gerenciar a mobilidade dentro da filial. Isso elimina a necessidade de um controlador local em todas as ramificações, além dos switches da camada de acesso. Além disso, a visibilidade completa do tráfego com fio e sem fio significa que o roteador WAN pode priorizar o tráfego com fio e sem fio certo dentro e fora da filial. A Figura 6 mostra o Cisco Catalyst 3650 em uma implantação de filial.

Implantando o Cisco Catalyst 3650 em um local de filial

Especificações

Especificações do Cisco Catalyst 3650 Series

Switch Performance

A Tabela 7 mostra as especificações de desempenho dos Cisco Catalyst 3650 Series Switches.

Tabela 7.          Especificações de desempenho do Cisco Catalyst 3650

Dimensões, peso, acústica, tempo médio entre falhas e especificações de faixa ambiental para os switches Cisco Catalyst 3650 Series

A Tabela 8 mostra as dimensões, peso, acústica, tempo médio entre falhas (MTBF) e faixa ambiental. O peso inclui o conjunto do chassi conforme é enviado: três ventiladores, dois adaptadores StackWise e uma fonte de alimentação em branco. O peso também inclui a fonte de alimentação padrão fornecida com a unidade.

Tabela 8.          Dimensões, Peso, Acústico, MTBF e Faixa Ambiental

Conectores para Cisco Catalyst 3650 Series

A tabela 9 mostra os conectores.

Tabela 9.          Conectores

Suporte de gerenciamento e padrões para Switches Cisco Catalyst 3650 Series

A Tabela 10 mostra o suporte a gerenciamento e padrões para o Cisco Catalyst 3650 Series.

Tabela 10.          Gerenciamento e suporte de padrões para o Cisco Catalyst 3650 Series

Especificações da fonte de alimentação

A Tabela 11 lista as especificações de energia do Cisco Catalyst 3650 Series com base no tipo de fonte de alimentação usada.

Tabela 11.          Especificações de energia para o Cisco Catalyst 3650 Series



Consumo de energia dos Switches independentes Cisco Catalyst 3650 Series

A Tabela 12 mostra o consumo de energia dos Switches Cisco Catalyst 3650 Series autônomos com base nos testes da Alliance for Telecommunications Industry Solutions (ATIS) usando tráfego de fluxo de distribuição IMIX, com tensão de entrada de 115VAC a 60 Hz, Ethernet com eficiência energética (EEE) ativada e sem carregamento de PoE . Os valores fornecidos são os números máximos possíveis de consumo de energia nos respectivos cenários de teste.

Tabela 12.       Consumo de energia (em watts) do Cisco Catalyst 3650 Series autônomo

Segurança e conformidade

A Tabela 13 lista as informações de segurança e conformidade do Cisco Catalyst 3650 Series.

Tabela 13. Informações de       segurança e conformidade para o Cisco Catalyst 3650 Series

garantia

Garantia vitalícia limitada aprimorada do hardware da Cisco

Os Switches Cisco Catalyst 3650 Series vêm com um E-LLW que inclui entrega NBD de hardware de substituição, quando disponível, e 90 dias de suporte 8x5 Cisco TAC.

Sua declaração formal de garantia, incluindo a garantia aplicável ao software da Cisco, aparece no pacote de informações da Cisco que acompanha o seu produto Cisco. Recomendamos que você reveja cuidadosamente a declaração de garantia fornecida com seu produto específico antes de usar.

A Cisco se reserva o direito de reembolsar o preço de compra como seu recurso exclusivo de garantia.

Para obter mais informações sobre os termos da garantia, visite  https://www.cisco.com/go/warranty . A Tabela 14 fornece informações sobre o E-LLW.

Tabela 14.          Detalhes do E-LLW

Licensing

Licensing for Cisco Catalyst 3650 Series Switches

The three feature sets available with all Cisco Catalyst 3650 Series Switches are:

●   LAN Base: Enterprise access layer 2 switching features

●   IP Base: Enterprise access layer 3 switching features

●   IP Services: Advanced enterprise layer 3 switching (IPv4 and IPv6) features

O conjunto de recursos da LAN Base oferece serviços inteligentes aprimorados que incluem recursos abrangentes da Camada 2, com até 255 VLANs. O conjunto de recursos da Base IP fornece serviços corporativos de nível básico, além de todos os recursos da LAN Base, com 4094 VLANs. O IP Base também inclui o suporte à funcionalidade do controlador sem fio (agente de mobilidade e função de controlador de mobilidade; licença adicional de ponto de acesso necessária para a função de controlador de mobilidade), acesso roteado, operações inteligentes, FNF e assim por diante. O conjunto de recursos de Serviços IP fornece serviços corporativos completos que incluem recursos avançados da Camada 3, como roteamento EIGRP, OSPF, BGP, PIM e IPv6, como OSPFv3 e EIGRPv6. Todos os conjuntos de recursos de software suportam segurança avançada e QoS baseada em MQC.

Os Switches Cisco Catalyst 3650 Series com LAN Base podem ser empilhados apenas com outros Switches LAN Cisco Catalyst 3650 Series. O mesmo se aplica à Base IP e aos Serviços IP. Uma pilha mista de switch LAN Base com o conjunto de recursos IP Base ou Serviços IP não é suportada.

Os clientes podem atualizar de forma transparente o recurso de software definido nos switches Cisco Catalyst 3650 Series por meio do Cisco IOS Software CLI usando o processo de atualização de software baseado em direito de uso (RTU). A ativação do software habilita os conjuntos de recursos do Cisco IOS Software. Com base no tipo de licença, o Cisco IOS Software ativa o conjunto de recursos apropriado. Os tipos de licença podem ser alterados ou atualizados para ativar um conjunto de recursos diferente.

Licença de ponto de acesso para Cisco Catalyst 3650

É necessária uma licença de ponto de acesso para o Cisco Catalyst 3650 operando no modo de controlador de mobilidade. Nenhuma licença de ponto de acesso é necessária para o 3650 operar no modo de agente de mobilidade. Essa funcionalidade está incluída no conjunto de recursos da base IP. Outros dispositivos que podem atuar como controlador de mobilidade são os controladores sem fio WLC 5760, WLC 5508 e WiSM2. As licenças de ponto de acesso podem ser transferidas apenas entre dois Switches 3650 ou entre o controlador 3650 e 5760 e vice-versa.

Política de software para Switches Cisco Catalyst 3650 Series

Os clientes com os conjuntos de recursos de software Cisco Catalyst LAN Base e IP Base receberão atualizações de manutenção e correções de erros projetadas para manter a conformidade do software com as especificações publicadas, notas de versão e conformidade com os padrões do setor, desde que o usuário final original continue a possuir ou use o produto ou até um ano após a data de término da venda para este produto, o que ocorrer primeiro. Os clientes com licenças para nossas imagens de software de serviços IP requerem um contrato de suporte de serviço, como o serviço Cisco Smart Net Total Care ^™,  para baixar atualizações.Esta política substitui qualquer garantia ou declaração de software anterior e está sujeita a alterações sem aviso prévio.

Cisco e serviços de parceiros

Cisco e Partner Services para switches fixos Cisco Catalyst de última geração

Ative a vantagem inovadora, segura e inteligente na arquitetura de rede sem fronteiras usando serviços personalizados da Cisco e de nossos parceiros. Por meio de um processo de descoberta que começa com a compreensão de seus objetivos de negócios, ajudamos você a integrar os switches fixos Cisco Catalyst de última geração à sua arquitetura e incorporar serviços de rede nessa plataforma. Compartilhando conhecimento e práticas de liderança, apoiamos seu sucesso a cada passo do caminho, ao implantar, absorver, gerenciar e dimensionar novas tecnologias. Escolha entre um conjunto flexível de serviços de suporte projetados para atender às suas necessidades comerciais e ajudá-lo a manter o desempenho da rede de alta qualidade enquanto controla os custos operacionais. (Veja a tabela 15.)

Tabela 15.          Serviços técnicos disponíveis para Switches Cisco Catalyst 3650

Notas:

Informações sobre pedidos

A Tabela 16 lista informações sobre pedidos do Cisco Catalyst 3650 Series. Para fazer um pedido, visite a página inicial de pedidos da Cisco em  https://www.cisco.com/en/US/ordering/or13/or8/order_customer_help_how_to_order_listing.html .

Tabela 16.       Informações para pedidos do Cisco Catalyst 3650 Series

Informações de compatibilidade de óptica

O Cisco Catalyst 3650 Series suporta uma ampla variedade de ópticas. Como a lista de ópticas suportadas é atualizada regularmente, consulte as tabelas disponíveis aqui para obter as informações mais recentes sobre compatibilidade com SFP: https://www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html .
