Catalyst 3850 Cisco

A transformação digital: acesso e agregação convergentes com e sem fio

A promessa do digital para o seu negócio é inovar mais rapidamente, reduzindo riscos, custos e complexidade. Será sua rede que forma a base da transformação de seus negócios.

Mas o suporte à sua organização digital exigirá que sua rede vá além da conectividade para ser uma plataforma para insights, automação e segurança.

Esse é o poder da arquitetura de rede digital da Cisco ^® (Cisco DNA).

O Cisco DNA é uma mudança monumental sobre como projetar e construir redes. O Cisco Catalyst ^® 3850 Series, como parte do portfólio Cisco DNA de switches de camada de agregação e acesso Ethernet de última geração empilháveis ​​de classe corporativa e Ethernet de Ethernet, permite com segurança virtualização que economiza tempo, maior automação e dados analíticos valiosos que abordam diretamente o seu necessidades de negócios em evolução, incluindo menor custo de instalação e operação.

O Cisco Catalyst 3850 Series fornece recursos ideais para suportar a convergência de acesso com e sem fio. O novo Cisco Unified Data Access ^™ Plane Circuito Integrado (UADP) Aplicação Específica (ASIC) poderes do interruptor e permite aplicação uniforme fio-wireless política, visibilidade das aplicações, flexibilidade e otimização de aplicações. Essa convergência se baseia na resiliência da nova e aprimorada tecnologia Cisco StackWise ^® -480.

Os switches Cisco Catalyst 3850 Series suportam IEEE 802.3at Power over Ethernet Plus (PoE +), Cisco Universal Power Over Ethernet (Cisco UPOE ^® ), módulos modulares e substituíveis em campo, interfaces de downlink RJ-45 e com base em fibra e redundantes ventiladores e fontes de alimentação.



Visão geral do produto

●   Capacidade integrada do controlador sem fio com:

◦     Até 40G da capacidade sem fios pelo interruptor (48 portas modelos RJ45)

◦     Suporte para até 100 pontos de acesso e 2000 clientes sem fio em cada entidade de comutação (switch ou pilha)

●   Modelos PoE + e Cisco UPOE de dados de 24 e 48 10/100 / 1000Mbps com Ethernet com eficiência energética (EEE)

●   Modelos Cisco UPOE de 24 e 48 100Mbps / 1 / 2,5 / 5/10 Gbps com Ethernet com eficiência energética (EEE)

●   Modelos baseados em SFP Ethernet de 12 e 24 portas 1 Gigabit

●   Modelos baseados em SFP + de 12 e 24 portas 1/10 Gigabit Ethernet

●   Modelo SFP + de 48 portas 1/10 Gigabit Ethernet com 4 uplinks fixos QSFP + de 40 Gigabit Ethernet

● A   tecnologia Cisco StackWise-480 fornece escalabilidade e resiliência com 480 Gbps de taxa de transferência de pilha ^[1]

● A   tecnologiaCisco StackPower ^® fornece empilhamento de energia entre os membros da pilha para redundância de energia ¹

●   Cinco módulos de uplink opcionais ^[2] com 4 x Gigabit Ethernet, 2 x 10 Gigabit Ethernet, 4 x 10 Gigabit Ethernet ^[3] , 8 x 10 Gigabit Ethernet4 ou 2 x 40 Gigabit Ethernet QSFP + ^[4] portas

●   Fontes de alimentação modulares redundantes duplas e três ventiladores modulares que oferecem redundância

●   IEEE 802.3at completo (PoE +) com potência de 30 W em todas as portas de cobre em um formato de 1 unidade de rack (RU)

●   Cisco UPOE com 60W de potência por porta em 1 formato de unidade de rack (RU)

●   IEEE 802.3bz (2,5 / 5 G / s BASE-T) para ir além de 1 Gb / s com Cat5e e Cat6 existentes

●   IEEE 802.1ba AV Bridging (AVB) integrado para fornecer uma melhor experiência de AV, incluindo melhor sincronização de tempo e QoS

●   Suporte de software para roteamento IPv4 e IPv6, roteamento multicast, Qualidade de serviço (QoS) modular, NetFlow flexível (FNF) e recursos de segurança aprimorados

● Imagem   universal única do Cisco IOS ^® Software em todos os níveis de licença, oferecendo um caminho fácil de atualização para os recursos do software

●   Serviços Cisco DNA fornecidos pelo Cisco ONE ^™ Software, fornecendo soluções simplificadas e de alto valor com portabilidade e flexibilidade de licença

●   Suporte para AES-256 com o poderoso MACSEC de 256 bits para modelos SFP + e Multigigabit e algoritmo de criptografia de 128 bits disponível em todos os modelos

●   Garantia vitalícia limitada aprimorada (E-LLW) com substituição de hardware avançada no dia útil seguinte (NBD) e acesso de 90 dias ao suporte do Cisco Technical Assistance Center (TAC)

Modelos e configurações de switch

Todos os Switches são fornecidos com uma das cinco fontes de alimentação (350WAC, 715WAC, 750WAC, 1100WAC ou 440WDC) ^[5] . As figuras 1 a 4 mostram os switches Cisco Catalyst 3850 Series.

Switches Cisco Catalyst 3850 Series

Switches Cisco Catalyst 3850 Series com portas 12 e 24 1/10 Gigabit Ethernet SFP +

Switches Cisco Catalyst 3850 Series com portas SFP Ethernet de 12 e 24 1 Gigabit

Switches Cisco Catalyst 3850 Series com 10 portas Gigabit Ethernet 48

A tabela 1 mostra as configurações do Cisco Catalyst 3850 Series.

Tabela 1.           Configurações do Cisco Catalyst 3850 Series

Módulos de rede

Os switches Cisco Catalyst 3850 Series suportam cinco módulos de rede opcionais para portas de uplink. A configuração padrão do switch não inclui o módulo de rede. No momento da compra do switch, o cliente tem a flexibilidade de escolher entre os módulos de rede descritos na Tabela 2.

A Figura 5 mostra os seguintes módulos de rede:

●   4 x Gigabit Ethernet com receptáculos SFP (Small Form-Factor Pluggable)

●   Ethernet de 2 x 10 Gigabit com SFP + ou Ethernet de 4 x Gigabit com receptáculos SFP

●   Ethernet 4 x 10 Gigabit com receptáculos SFP + (suportada apenas nos modelos Gigabit Ethernet de 48 portas ou nos modelos 10 Gigabit Ethernet de 12 portas ou superior)

Módulos de rede com quatro Gigabit Ethernet, duas 10 Gigabit Ethernet SFP + ou quatro interfaces 10 Gigabit Ethernet SFP +

A Figura 6 mostra os seguintes módulos de rede:

●   Ethernet 8 x 10 Gigabit com receptáculos plugáveis ​​de fator de forma pequeno + (SFP +)

●   Ethernet 2 x 40 Gigabit com receptáculos quádruplos plugáveis ​​com fator de forma pequeno + (QSFP +)

Módulos de rede com duas interfaces 40 Gigabit Ethernet QSFP + ou oito interfaces 10 Gigabit Ethernet SFP +

O módulo C3850-NM-4-10G é suportado apenas nos modelos Gigabit Ethernet de 48 portas ou nos modelos Ethernet de 10 Gigabit de 12 portas ou superior. Os módulos C3850-NM-8x10G e C3850-NM-2x40G são suportados nos Switches multigigit de 24 e 48 portas e também no modelo de comutador 10G SFP + de 24 portas. Os módulos C3850-NM-4-1G e C3850-NM-2-10G não são suportados nos modelos SFP + de 12 e 24 portas.

Tabela 2.             Matriz de compatibilidade do módulo de rede

Um receptáculo SFP + suporta os módulos 10 Gigabit Ethernet e Gigabit Ethernet, permitindo que os clientes usem seus investimentos em módulos SFP Gigabit Ethernet e atualizem para 10 Gigabit Ethernet quando a empresa exigir mudanças sem precisar fazer uma atualização abrangente do switch de acesso. Por outro lado, os receptáculos SFP podem ser usados ​​apenas como portas Gigabit Ethernet, conforme mostrado nos exemplos na Tabela 3.

Tabela 3.           Exemplos de configuração do módulo de rede

Fontes de alimentação modulares redundantes duplas

Os switches Cisco Catalyst 3850 Series suportam fontes de alimentação redundantes duplas. ^[6] O switch é fornecido com uma fonte de alimentação por padrão, e a segunda fonte de alimentação pode ser comprada no momento da encomenda do switch ou posteriormente. Se apenas uma fonte de alimentação estiver instalada, ela deverá sempre estar no compartimento de fonte de alimentação 1. A chave também é fornecida com três ventiladores substituíveis em campo. (Veja a figura 7.)

Fontes de alimentação redundantes duplas

A Tabela 4 mostra as diferentes fontes de alimentação disponíveis nesses Switches e a energia PoE disponível.

Tabela 4.           Modelos de fontes de alimentação

Além das fontes de alimentação listadas na Tabela 5, uma fonte de alimentação 440WDC está disponível como opção de configuração e também como reposição (ou seja, pode ser solicitada separadamente) em todos os modelos de comutador. A fonte de alimentação DC também oferece recursos de PoE para flexibilidade máxima (consulte a Tabela 6 para obter o orçamento de PoE disponível com fontes de alimentação DC). Os clientes podem misturar e combinar as fontes de alimentação CA e CC nos dois slots de fonte de alimentação disponíveis. Qualquer uma dessas fontes de alimentação pode ser instalada em qualquer um dos Switches.

Tabela 5.             PoE disponível com fonte de alimentação DC

Power over Ethernet Plus (PoE +)

Além do PoE (IEEE 802.3af), os switches Cisco Catalyst 3850 Series suportam PoE + (padrão IEEE 802.3at), que fornece até 30 W de energia por porta. Os Switches Cisco Catalyst 3850 Series podem fornecer um TCO (Custo total de propriedade) mais baixo para implantações que incorporam telefones IP da Cisco , pontos de acesso LAN sem fio (AirLAN) Cisco Aironet ^® (WLAN) ou qualquer dispositivo final compatível com IEEE 802.3at. O PoE elimina a necessidade de energia de parede em cada dispositivo habilitado para PoE e elimina o custo de cabeamento elétrico e circuitos adicionais que, de outra forma, seriam necessários em implantações de telefones IP e WLAN. A Tabela 6 mostra as combinações de fontes de alimentação necessárias para diferentes necessidades de PoE.

Tabela 6.             Requisitos de fonte de alimentação para PoE e PoE +

Cisco Universal Power over Ethernet (Cisco UPOE)

O Cisco UPOE (Tabela 7) é uma tecnologia inovadora, oferecendo os seguintes serviços e benefícios.

●   60W por porta para habilitar uma variedade de dispositivos finais, como cliente Samsung VDI, sistemas de torres IP IP nos pregões, Switches compactos Cisco Catalyst em ambientes de varejo / hospitalidade,sistemaspessoais Cisco TelePresence ^® e dispositivos físicos de controle de acesso

●   Alta disponibilidade de energia e serviços ininterruptos garantidos, um requisito para
aplicativoscríticos(e911)

●   Redução do OpEx, fornecendo resiliência de rede a um custo menor, consolidando a energia de backup no
armário de cabeamento

●   Implantação mais rápida de novas infra-estruturas de rede de acesso ao campus, eliminando a necessidade de uma tomada para cada ponto de extremidade

Tabela 7.           Requisitos de fonte de alimentação para o Cisco UPOE

Tecnologia Cisco Catalyst Multigigabit Ethernet

O Cisco Multigigabit Ethernet é uma inovação exclusiva da Cisco para os novos switches de acesso Cisco Catalyst Ethernet. Com o enorme crescimento do 802.11ac e dos novos aplicativos sem fio, os dispositivos sem fio estão promovendo a demanda por mais largura de banda da rede. Isso cria a necessidade de uma tecnologia que suporte velocidades superiores a 1 Gbps em toda a infraestrutura de cabeamento. A tecnologia Cisco Multigigabit permite atingir velocidades de largura de banda de 1 Gbps a 10 Gbps em cabos Cat 5e tradicionais ou acima. Além disso, as portas Multigigit em Switches Cisco Catalyst selecionados suportam UPOE, que é cada vez mais importante para os espaços de trabalho da próxima geração e os ecossistemas da Internet das Coisas (IoT).

A tecnologia Cisco Multigigabit oferece benefícios significativos para uma ampla gama de velocidades, tipos de cabos e energia PoE. Os benefícios podem ser agrupados em três áreas diferentes:

●   Múltiplas velocidades: a tecnologia Cisco Multigigabit suporta a negociação automática de várias velocidades nas portas do switch. As velocidades suportadas são 100 Mbps, 1 Gbps, 2,5 Gbps e 5 Gbps no cabo Cat 5e e até 10 Gbps no cabeamento Cat 6a.

●   Tipo de cabo: A tecnologia suporta uma ampla variedade de tipos de cabo, incluindo Cat 5e, Cat 6 e Cat 6a ou superior.

●   Energia PoE: a tecnologia suporta PoE, PoE + e UPOE para todas as velocidades e tipos de cabos suportados.

Para obter mais informações, visite https://www.cisco.com/c/en/us/solutions/enterprise-networks/catalyst-multigigabab-switching/index.html .

Arquitetura de acesso SD

E se você pudesse devolver tempo à TI? E forneça acesso à rede em minutos para qualquer usuário ou dispositivo para qualquer aplicativo - sem compromisso?

O Acesso definido por software da Cisco (SD-Access) é a primeira solução de rede baseada em intenções do setor para a empresa, construída com base nos princípios da Arquitetura de rede digital da Cisco (Cisco DNA). O SD-Access fornece segmentação automatizada, de ponta a ponta, para separar o tráfego de usuários, dispositivos e aplicativos sem a necessidade de redesenhar a rede. O SD-Access automatiza a política de acesso do usuário para que as organizações possam garantir que as políticas corretas sejam estabelecidas para qualquer usuário ou dispositivo com qualquer aplicativo na rede. Isso é realizado com uma única malha de rede na LAN e na WLAN, que cria uma experiência consistente para o usuário em qualquer lugar, sem comprometer a segurança.

Hoje, as organizações têm muitos desafios no gerenciamento da rede para gerar resultados de negócios. Essas limitações são devidas à configuração manual e a ofertas de ferramentas fragmentadas. O SD-Access fornece:

●   Uma solução de gerenciamento transformacional que reduz as despesas operacionais e melhora a agilidade dos negócios

●   Gerenciamento consistente de políticas e provisionamento de rede com e sem fio

●   Segmentação de rede automatizada e política baseada em grupo

● Informações   contextuais para resolução rápida de problemas e planejamento de capacidade

●   Interfaces abertas e programáveis ​​para integração com soluções de terceiros

Para obter uma visão geral dos principais casos de uso que o SD-Access aborda, consulte a Visão geral da solução SD-Access .

Licenciamento SD-Access

Para poder se beneficiar da arquitetura SD-Access, você deve comprar um pacote de licenciamento complementar . Esse pacote de licenciamento inclui as opções Cisco DNA Essentials e Cisco DNA Advantage. As licenças complementares devem ser adquiridas para 3-, 5-, (e, portanto, também são conhecidas como licenças baseadas em termos). Os SKUs de produtos para esses pacotes são fornecidos na Tabela 10 abaixo.

Pedido e gerenciamento de licenças com contas inteligentes: a criação de contas inteligentes usando o Cisco Smart Software Manager (SSM) permite solicitar dispositivos e pacotes de licenciamento e também gerenciar suas licenças de software em um site centralizado. Você pode configurar o Cisco SSM para receber alertas diários por email e ser notificado sobre as licenças adicionais expiradas que deseja renovar. Quando o prazo da licença expirar, você poderá renovar a licença do complemento para continuar usando-o ou desativar a licença do complemento e, em seguida, recarregar o comutador para continuar operando com os recursos básicos da licença.

Nota:    Não é necessário implantar o Cisco DNA Center apenas para usar um dos pacotes de licença.

A Tabela 8 mostra os recursos incluídos nos pacotes Essentials and Advantage.

Tabela 8.          Recursos do pacote Essentials and Advantage

A Tabela 9 mostra os IDs do produto para essas licenças.

Tabela 9.          IDs do produto do pacote Essentials and Advantage

Benefícios

Acesso convergente com fio e sem fio

The Cisco Catalyst 3850 is the first stackable access switching platform that enables wired plus wireless services on a single Cisco IOS XE Software-based platform. With this, Cisco has pioneered a host of rich capabilities such as high availability based on Stateful Switchover (SSO) on stacking, granular QoS, security, and Flexible NetFlow (FNF) across wired and wireless in a seamless fashion. Also, the wired plus wireless features are bundled into a single Cisco IOS Software image, which reduces the number of software images that users have to qualify/certify before enabling them in their network. The single console port for Command-Line Interface (CLI) management reduces the number of touch points to manage for wired plus wireless services, thereby reducing network complexity, simplifying network operations, and lowering the TCO to manage the infrastructure.

Converged wired plus wireless not only improves wireless bandwidth across the network but also the scale of wireless deployment. Each 48-port Cisco Catalyst 3850 provides 40 Gbps of wireless throughput (20 Gbps on the 24-port/12-port models). This wireless capacity increases with the number of members in the stack. This makes sure that the network can scale with current wireless bandwidth requirements, as dictated by IEEE 802.11n-based access points and with future wireless standards such as IEEE 802.11ac. Additionally, the Cisco Catalyst 3850 distributes the wireless controller functions to achieve better scalability. Each Cisco Catalyst 3850 switch/stack can operate as the wireless controller in two modes (Figure 8):

●   Agente de mobilidade (MA): este é o modo padrão no qual um switch Cisco Catalyst 3850 é enviado. Nesse modo, o comutador é capaz de terminar os túneis CAPWAP a partir dos pontos de acesso e fornecer conectividade sem fio a clientes sem fio. A manutenção de bancos de dados de clientes sem fio e a configuração e aplicação de políticas de segurança e QoS para clientes sem fio e pontos de acesso podem ser aplicadas nesse modo. Nenhuma licença adicional na parte superior do IP Base é necessária para operar no modo de agente de mobilidade.

●   Controlador de mobilidade (MC): nesse modo, o switch Cisco Catalyst 3850 pode executar todas as tarefas do agente de mobilidade, além da coordenação de mobilidade, gerenciamento de recursos de rádio (RRM) ecoordenação doCisco CleanAir ^® dentro de um subdomínio de mobilidade. O modo do controlador de mobilidade pode ser ativado na CLI do switch. O nível de licença da base IP é necessário quando o switch Cisco Catalyst 3850 está atuando como o controlador de mobilidade. Um controlador de LAN sem fio Cisco 5508 localizado centralmente (WLC 5508), o módulo de serviços sem fio 2 da Cisco (WiSM2) (ao executar a versão 7.3 do AireOS) e o controlador de LAN sem fio 5760 também podem desempenhar essa função em implantações maiores.

●   Com agentes de mobilidade localizados nos armários de cabeamento, fornecendo 40 Gbps de conexão sem fio por comutador Gigabit Ethernet RJ45 de 48 portas ( n x 40 Gbps para uma pilha de n Switches) e controladores de mobilidade gerenciando algumas das funções sem fio centrais, o sistema convergente baseado em acesso a implantação sem fio fornece a melhor escalabilidade da classe para o desempenho sem fio e o rendimento sem fio significativamente aprimorado.

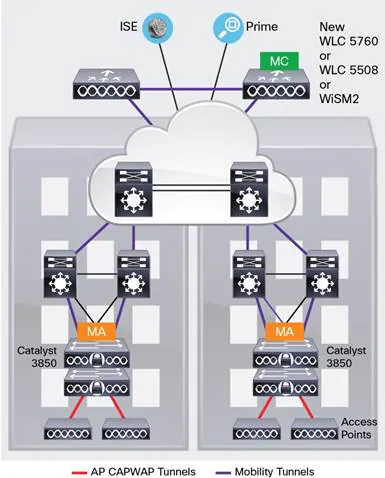

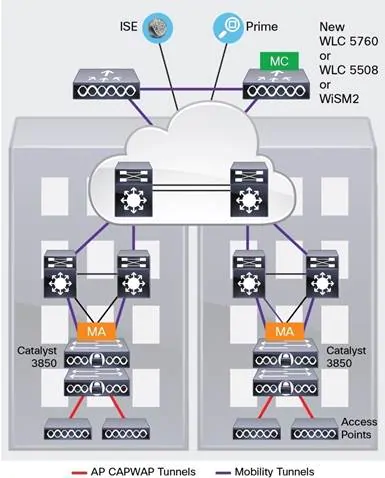

Controlador de mobilidade (MC) e Agente de mobilidade (MA)

Para obter mais informações sobre acesso convergente com fio e sem fio, consulte o documento de perguntas e respostas aqui: https://www.cisco.com/c/dam/en/us/products/collateral/switches/catalyst-3850-series-switches/cisco -catalyst-3850-series-switches-faq.pdf .

Serviços inteligentes distribuídos

NetFlow Flexível (FNF)

A visibilidade total do tráfego com fio e sem fio é alcançada devido à terminação do túnel de controle e provisionamento de pontos de acesso sem fio (CAPWAP) no comutador. Isso ajuda a identificar usuários e fluxos de tráfego de usuários, a fim de identificar possíveis invasores e executar ações corretivas na camada de acesso antes que o ataque penetre ainda mais na rede. Isso é obtido usando o FNF, que monitora todos os fluxos que entram e saem da pilha de Switches para usuários com e sem fio. Também ajuda a identificar os principais locutores com fio / sem fio e a aplicar políticas de provisionamento de largura de banda apropriadas.

QoS

O switch Cisco Catalyst 3850 possui recursos avançados de QoS com fio e sem fio. Ele usa a interface de linha de comando modular QoS da Cisco (MQC). O comutador gerencia a largura de banda sem fio usando o gerenciamento hierárquico sem precedentes da largura de banda, começando no nível por ponto de acesso e indo até os níveis de rádio, identificação de conjunto por serviço (SSID) e por usuário. Isso ajuda a gerenciar e priorizar a largura de banda disponível entre vários rádios e vários SSIDs (corporativo, convidado etc.) dentro de cada rádio em uma base percentual. O switch também é capaz de alocar automaticamente largura de banda igual entre os usuários conectados em um determinado SSID. Isso garante que todos os usuários em um determinado SSID obtenham um compartilhamento justo da largura de banda disponível enquanto estiverem conectados à rede.

Além desses recursos, o switch pode executar filas, policiamento, modelagem e marcação com base em Classe de Serviço (CoS) ou Ponto de Código de Serviços Diferenciados (DSCP), modelagem e marcação de tráfego com fio e sem fio. Isso permite que os usuários criem políticas comuns que podem ser usadas no tráfego com fio e sem fio. O Cisco Catalyst 3850 também suporta nomes de políticas para download do Cisco Identity Services Engine (ISE) quando um usuário se autentica com êxito na rede usando o ISE.

Segurança

O Cisco Catalyst 3850 fornece um rico conjunto de recursos de segurança para usuários com fio e sem fio. Recursos como IEEE 802.1x, segurança de porta, espionagem e guarda de protocolo de configuração dinâmica de host (DHCP), inspeção ARP dinâmica, RA Guard, guarda de fonte IP, proteção de fonte IP, proteção de plano de controle (CoPP), sistemas sem fio de prevenção de intrusões (WIPSs) e assim por diante habilitar a proteção contra usuários e invasores não autorizados. Com uma variedade de usuários com fio e sem fio conectados à rede, o comutador oferece suporte a redes com reconhecimento de sessão, nas quais cada dispositivo conectado à rede é identificado como uma sessão, e as listas exclusivas de controle de acesso (ACLs) e / ou políticas de QoS podem ser definido e aplicado usando o ISE para cada uma dessas sessões, fornecendo melhor controle sobre os dispositivos que se conectam à rede.

A criptografia AES-256 MACsec é o padrão IEEE 802.1AE para autenticação e criptografia de pacotes entre Switches e terminais. Os switches Cisco Catalyst 3850 Series suportam 256 bits (apenas modelos SFP + e Multigigit) e AES (Advanced Encryption Standard) de 128 bits em todas as portas a todas as velocidades, fornecendo a criptografia de link mais segura.

Resiliência

Tecnologia Cisco StackWise-480

A tecnologia Cisco StackWise-480 baseia-se na tecnologia StackWise ^® , líder de mercado, de grande sucesso , que é uma arquitetura de empilhamento premium ^[7] . O StackWise-480 tem uma largura de banda da pilha de 480 Gbps. O StackWise - 480 usa o SSO do Cisco IOS Software para fornecer resiliência dentro da pilha. A pilha se comporta como uma única unidade de comutação que é gerenciada por um comutador "ativo" eleito pelos Switches membros.

O comutador ativo elege automaticamente um comutador de espera dentro da pilha. O comutador ativo cria e atualiza todas as informações de comutação / roteamento / sem fio e sincroniza constantemente essas informações com o comutador de espera. Se o comutador ativo falhar, o comutador de espera assumirá a função do comutador ativo e continuará mantendo a pilha operacional. Os pontos de acesso continuam permanecendo conectados durante uma alternância de ativo para espera.

Uma pilha de trabalho pode aceitar novos membros ou excluir antigos sem interrupção do serviço. O StackWise-480 cria um sistema unificado único e altamente resiliente de até nove Switches, fornecendo gerenciamento simplificado usando um único endereço IP, uma única sessão Telnet, uma única CLI, uma verificação automática de versão, uma atualização automática, uma configuração automática e muito mais. O StackWise-480 também permite comutação local nos Switches Cisco Catalyst 3850 Series.

Tecnologia Cisco StackPower

O Cisco Catalyst 3850 Series usa a tecnologia Cisco StackPower ^[8] presente no Cisco Catalyst 3850 Series. O StackPower é um sistema inovador de interconexão de energia que permite que as fontes de alimentação em uma pilha sejam compartilhadas como um recurso comum entre todos os Switches. O Cisco StackPower unifica as fontes de alimentação individuais instaladas nos Switches e cria um pool de energia, direcionando essa energia para onde for necessária. Até quatro interruptores ^[9]pode ser configurado em uma pilha StackPower com o conector especial na parte traseira do switch usando o cabo StackPower, que é diferente dos cabos StackWise-480. (Veja a Figura 9.)

Conectores StackWise-480 e StackPower

O StackPower pode ser implantado no modo de compartilhamento de energia ou no modo de redundância. No modo de compartilhamento de energia, a energia de todas as fontes de alimentação da pilha é agregada e distribuída entre os Switches da pilha. No modo redundante, quando o orçamento total de energia da pilha é calculado, a potência da maior fonte de alimentação não é incluída. Essa energia é mantida em reserva e usada para manter a energia dos Switches e dispositivos conectados quando uma fonte de alimentação falha, permitindo que a rede opere sem interrupção. Após a falha de uma fonte de alimentação, o modo StackPower se torna o compartilhamento de energia.

O StackPower permite que os clientes simplesmente adicionem uma fonte de alimentação extra em qualquer comutador da pilha e forneçam redundância de energia para qualquer um dos membros da pilha ou simplesmente adicionem mais energia ao pool compartilhado. O StackPower elimina a necessidade de um sistema de energia redundante externo ou instalação de fontes de alimentação duplas em todos os membros da pilha. O StackPower está disponível no nível de licença da LAN Base (ou superior). Para LAN Base, os cabos precisam ser adquiridos separadamente.

Fundação para o ambiente de rede aberta

O coração do Cisco Catalyst 3850 é o UADP ASIC com capacidade de programação para recursos futuros e inteligência com proteção de investimento. O novo ASIC fornece a base para APIs convergidas em redes cabeadas e sem fio, Cisco Open Network Environment, prontidão para redes definidas por software (SDN) e OnePK SDK através de atualizações de software durante a vida útil do produto.

Recursos e serviços de software nos Switches Cisco Catalyst 3850 Series

Os serviços de software suportados nos Cisco Catalyst 3850 Series Switch podem ser classificados em cinco grandes categorias:

●   Facilidade de operações

●   Recursos avançados de segurança

●   Resiliência

●   Visibilidade e controle de aplicativos

●   Ponte de áudio e vídeo

Facilidade de operações

O Cisco Catalyst 3850 ajuda a reduzir os custos operacionais por meio de:

●   Cisco Catalyst SmartOperations

●   Recursos de implantação e controle fáceis de usar

●   Operações eficientes de comutação

●   ferramentas de gerenciamento de rede

Cisco Catalyst SmartOperations

O Cisco Catalyst SmartOperations é um conjunto abrangente de recursos que simplificam a implantação, configuração e solução de problemas de LAN. Além das tecnologias sempre ativas e adaptáveis, como StackWise-480 e StackPower, o Cisco Catalyst SmartOperations permite instalação e substituição sem interrupção de switches, atualização rápida e facilidade de solução de problemas com custo operacional reduzido. Os recursos incluem Instalação inteligente, Smartports automáticos, Configuração inteligente e Solução de problemas inteligente para aprimorar a excelência operacional:

● O   Cisco Smart Install é uma tecnologia plug-and-play transparente para configurar a imagem do Cisco IOS Software e alternar a configuração sem a intervenção do usuário. A Instalação Inteligente utiliza alocação dinâmica de endereço IP e a assistência de outros switches para facilitar a instalação, fornecendo plug and play de rede transparente.

● O   Cisco Auto Smartports fornece configuração automática à medida que os dispositivos se conectam à porta do switch, permitindo a detecção automática e o plug and play do dispositivo na rede.

● O   Cisco Smart Troubleshooting é uma ampla variedade de comandos de diagnóstico de depuração e verificações de integridade do sistema no comutador, incluindo Diagnósticos Online Genéricos (GOLD) e Registro de falhas onboard (OBFL).

● O   Embedded Event Manager (EEM) é um recurso poderoso e flexível que fornece detecção de eventos de rede em tempo real e automação a bordo. Usando o EEM, os clientes podem adaptar o comportamento de seus dispositivos de rede para se alinhar às suas necessidades de negócios. Esse recurso requer o conjunto de recursos da base IP.

Recursos de implantação e controle fáceis de usar

●   Experiência do usuário:

Agre     Os acordos de nível de serviço IP (SLAs) permitem que os clientes garantam novos aplicativos IP críticos para os negócios, bem como serviços IP que utilizam dados, voz e vídeo em uma rede IP. Esse recurso requer o conjunto de recursos dos Serviços IP.

Aut A     configuração automática do DHCP de vários Switches por meio de um servidor de inicialização facilita a implantação do comutador.

◦     QoS automático (AutoQoS) simplifica QoS configuração em Voz sobre IP (VoIP) Redes de emissão interface e comandos globais de switch para detectar telefones IP da Cisco, o tráfego classificar e ajudam a permitir a saída fila de configuração.

◦     Autonegotiation em todas as portas selecciona automaticamente o modo de transmissão ou semi-duplex completo para optimizar a largura de banda.

◦     meios dependentes automática de interface de passagem (MDIX) ajusta automaticamente transmitir e receber pares, se um tipo de cabo incorrecto (cruzado ou através de recta) está instalado.

◦ O     AV Bridging fornece transmissão sincronizada em tempo confiável, sem pops, cliques ou interrupções de vídeo.

●   Configuração e conectividade simplificadas:

◦     dinâmico Trunking Protocol (DTP) facilita a configuração tronco dinâmica em todas as portas de switch.

◦ O     Port Aggregation Protocol (PAgP) automatiza a criação de grupos Cisco Fast EtherChannel ou Gigabit EtherChannel para vincular a outro switch, roteador ou servidor.

◦     Agregação de Link Control Protocol (LACP) permite a criação de Ethernet canalização com dispositivos que estejam em conformidade com IEEE 802.3ad. Esse recurso é semelhante à tecnologia Cisco EtherChannel e ao PAgP.

◦     unidireccional protocolo de ligação de Detecção (UDLD) e UDLD agressivo permitem as ligações unidireccionais causadas por fiação ou de porta falhas de fibra óptica incorrectas a ser detectado e deficientes em interfaces de fibra óptica.

◦     Cisco VTP (VTP) Versão 3 suporta VLANs dinâmicas e configuração tronco dinâmica em todos os switches.

◦ O     AV Bridging fornece streaming A / V confiável, sem a necessidade de o instalador executar um amplo ajuste manual da rede.

●   Operação eficiente da chave:

◦ A     alternância dos modelos do SDM (Gerenciador do Banco de Dados), do modelo de VLAN (específico do nível de licença da LAN Base) e do modelo avançado permite ao administrador otimizar automaticamente a alocação da Memória Ternary Content-Addressable Memory (TCAM) para os recursos desejados, com base nos requisitos específicos da implantação.

AR     O protocolo de resolução de endereços (ARP) do proxy local trabalha em conjunto com a borda da VLAN privada para minimizar as transmissões e maximizar a largura de banda disponível.

◦     gerenciamento de configuração mestre Stacking com a tecnologia Cisco StackWise-480 ajuda a garantir que todos os interruptores são atualizados automaticamente quando o interruptor mestre recebe uma nova versão do software. A verificação e atualização automáticas da versão do software ajudam a garantir que todos os membros da pilha tenham a mesma versão do software.

◦     Trivial File Transfer Protocol (TFTP) reduz o custo de administrar atualizações de software por download a partir de um local centralizado.

◦     NTP (Network Timing Protocol) fornece um registro de data e hora preciso e consistente para todos os switches da intranet.

●   Multicast:

Multic     Multicast otimizado para com fio e sem fio: o Cisco Catalyst 3850 oferece maior eficiência de multicast, recebendo apenas um fluxo de multicast e replicando-o para todos os dispositivos com fio e sem fio conectados conectados a esse switch.

S     Monitoramento de protocolo de gerenciamento de grupo da Internet (IGMP) v1, v2, v3 para IPv4: A detecção de ouvinte de difusão seletiva (MLD) v1 e v2 fornece junções rápidas de clientes e abandona fluxos de difusão seletiva e limita o tráfego de vídeo com uso intenso de largura de banda apenas aos solicitantes.

●   Monitoramento:

◦     Interruptor remoto Porto Analyzer (RSPAN) permite que os administradores monitorem remotamente portas em um switch de rede Layer 2 de qualquer outro interruptor na mesma rede.

◦     Para gerenciamento, monitoramento e análise aprimorados do tráfego, o agente de software RMON (Embedded Remote Monitoring) suporta quatro grupos RMON (histórico, estatísticas, alarmes e eventos).

Tr O     traceroute da camada 2 facilita a solução de problemas, identificando o caminho físico que um pacote leva da origem ao destino.

◦     gerenciamento sem fio RF proporciona tanto em tempo real e informações históricas sobre a interferência RF afetando o desempenho da rede entre controladores usando a integração de todo o sistema de tecnologia Cisco CleanAir.

Operação eficiente do interruptor

Os switches Cisco Catalyst 3850 Series, projetados e projetados pela Cisco, oferecem operações otimizadas de economia de energia, EEE (nas portas RJ45), de baixa energia, para os melhores recursos de gerenciamento de energia e consumo de energia do mercado. As portas Cisco Catalyst 3850 são capazes de reduzir os modos de energia, para que as portas que não estejam em uso possam passar para um estado de menor utilização de energia. Outros recursos eficientes de operação do comutador são:

● O   Cisco Discovery Protocol Versão 2 permite que os Cisco Catalyst 3850 Series Switch negociem uma configuração de energia mais granular ao se conectar a um dispositivo alimentado pela Cisco, como telefones IP ou pontos de acesso, além do que é fornecido pela classificação IEEE.

● O   comando de consumo de energia por porta permite que os clientes especifiquem a configuração máxima de energia em uma porta individual. O sensor de energia PoE por porta mede a energia real que está sendo consumida, permitindo um controle mais inteligente dos dispositivos energizados.

●   O PoE MIB fornece visibilidade proativa do uso de energia e permite que os clientes definam diferentes limites de nível de energia.

Responsabilidade ambiental

As organizações podem optar por desativar os rádios dos pontos de acesso para reduzir o consumo de energia fora do horário de pico. O controlador de LAN sem fio integrado evita a implantação de dispositivos adicionais na rede.

Ferramentas de gerenciamento de rede

Os switches Cisco Catalyst 3850 Series oferecem uma CLI superior para configuração detalhada e infraestrutura Cisco Prime ^™ para gerenciamento unificado com fio e sem fio. A infraestrutura Prime fornece o dia 0 e provisionamento contínuo, monitoramento e manutenção contínuos, modelos de configuração e visualizações de 360 ​​graus de dispositivos e usuários e serve como coletor FNF para visualizações de tráfego de usuários usando o módulo Prime Assurance Manager.

Para obter informações detalhadas sobre a infraestrutura do Cisco Prime, acesse https://www.cisco.com/en/US/products/ps12239/index.html .

Recursos avançados de segurança

Os switches Cisco Catalyst 3850 Series suportam recursos avançados de segurança, incluindo, entre outros:

●   Proteção contra atacantes:

◦     Porta de segurança garante o acesso a uma porta de acesso ou tronco com base no endereço MAC. Limita o número de endereços MAC aprendidos para negar a inundação de endereços MAC.

S A     espionagem DHCP impede que usuários mal-intencionados falsifiquem um servidor DHCP e enviem endereços falsos. Esse recurso é usado por outros principais recursos de segurança para impedir vários outros ataques, como envenenamento por ARP.

Inspection     A inspeção dinâmica de ARP (DAI) ajuda a garantir a integridade do usuário, impedindo que usuários mal-intencionados explorem a natureza insegura do ARP.

◦     IP impede guarda fonte de um utilizador mal intencionado de falsificação (isto é, que tomam sobre) o endereço IP do outro utilizador através da criação de uma tabela de ligação entre o endereço do IP do cliente e MAC, a porta e da VLAN, e usando-o para bloquear selectivamente os pacotes falsos.

◦     O encaminhamento caminho Unicast Reverso recurso (uRPF) ajuda problemas mitigar causados pela introdução de endereços mal formado ou forjadas (falsificado) IP de origem para uma rede descartando pacotes IP que não têm um endereço de origem IP verificável.

◦     suporte de dados bidirecional em uma porta SPAN permite que o Sistema de Detecção de Intrusão Cisco (IDS) para tomar medidas quando um intruso é detectado.

●   Autenticação de usuário:

◦     autenticação flexível que suporta vários mecanismos de autenticação, incluindo 802.1x, MAC autenticação de bypass, e autenticação web utilizando uma configuração única, consistente.

◦     mudança RADIUS de autorização e chamadas para download para recursos abrangentes de gerenciamento de políticas.

◦     Privada VLAN borda restringe o tráfego entre hosts em um interruptor por segregar o tráfego na camada 2, transformando um segmento de transmissão em um multiaccess-like segmento sem difusão. A borda da VLAN privada fornece segurança e isolamento entre as portas do switch, o que ajuda a garantir que os usuários não possam bisbilhotar o tráfego de outros usuários.

◦     autenticação Multidomínio permite que um telefone IP e um PC para autenticar na mesma porta do switch, enquanto colocando-os em voz apropriado e VLAN de dados.

◦     notificação endereço MAC permite que administradores de ser notificado de utilizadores adicionados ou removidos a partir da rede.

◦     Mobilidade e segurança para conectividade sem fio segura e confiável e experiência consistente do usuário final. Maior disponibilidade da rede através do bloqueio proativo de ameaças conhecidas.

Filter A     filtragem IGMP fornece autenticação multicast ao filtrar não assinantes e limita o número de fluxos multicast simultâneos disponíveis por porta.

●   ACLs:

AC     As ACLs de VLAN de segurança da Cisco em todas as VLANs impedem que os fluxos de dados não autorizados sejam conectados entre as VLANs.

AC As     ACLs do roteador de segurança IP padrão e estendido da Cisco definem políticas de segurança nas interfaces roteadas para o tráfego do plano de controle e do plano de dados. As ACLs do IPv6 podem ser aplicadas para filtrar o tráfego IPv6.

AC     As ACLs baseadas em porta para interfaces da camada 2 permitem que políticas de segurança sejam aplicadas em portas de switch individuais.

●   Acesso ao dispositivo:

◦     Secure Shell (SSH) Protocol, Kerberos e Simple Network Management Protocol Version 3 (SNMPv3) fornece segurança de rede por criptografar o tráfego administrador durante sessões de Telnet e SNMP. O protocolo SSH, o Kerberos e a versão criptográfica do SNMPv3 requerem uma imagem de software criptográfica especial devido às restrições de exportação dos EUA.

◦     TACACS + e RADIUS facilita o controle centralizado do switch e restringe os usuários não autorizados alterem a configuração.

◦     segurança multinível no acesso ao console impede que usuários não autorizados alterem a configuração do switch.

● O   Bridge Bridge Data Unit (BPDU) Guard encerra as interfaces ativadas pelo Spanning Tree PortFast quando BPDUs são recebidas para evitar loops acidentais de topologia.

●   Spanning Tree Root Guard (STRG) prevents edge devices not in the network administrator’s control from becoming Spanning Tree Protocol root nodes.

●   Wireless end-to-end security offers CAPWAP-compliant DTLS encryption to make sure of encryption between access points and controllers across remote WAN/LAN links.

Resiliency

Borderless networks enable enterprise mobility and business-grade video services. Industry’s first unified network (wired plus wireless) location services enable tracking of mobile assets and the users of those assets for both wired plus wireless devices. The true borderless experience is enabled by the following feature sets in the Cisco Catalyst 3850 Series Switches:

●   High availability

●   High-performance IP routing

●   QoS superior

Alta disponibilidade

Além do StackWise-480 e StackPower, ^[10] o Cisco Catalyst 3850 Series suporta recursos de alta disponibilidade, incluindo, mas não se limitando ao seguinte:

● O   EtherChannel de pilha cruzada fornece a capacidade de configurar a tecnologia Cisco EtherChannel em diferentes membros da pilha para obter alta resiliência.

● O   Flexlink fornece redundância de link com tempo de convergência menor que 100ms.

●   O protocolo MSTP (Multiple Spanning Tree Protocol) IEEE 802.1s fornece convergência rápida de spanning tree independente dos timers de spanning tree e também oferece o benefício do balanceamento de carga da camada 2 e do processamento distribuído.

● O   Rapid Spanning Tree por VLAN (PVRST +) permite a reconvergência rápida do Spanning Tree (IEEE 802.1w) em uma Spanning Tree por VLAN, fornecendo uma configuração mais simples que o MSTP. Nos modos MSTP e PVRST +, as unidades empilhadas se comportam como um único nó de Spanning Tree.

● A   recuperação automática da porta do switch (recuperação "desabilitar errar") tenta automaticamente reativar um link desabilitado devido a um erro de rede.

Roteamento IP de alto desempenho

A arquitetura de roteamento de hardware do Cisco Express Forwarding fornece roteamento IP de desempenho extremamente alto nos Switches Cisco Catalyst 3850 Series:

●   Protocolos de roteamento unicast IP (estático, Protocolo de Informações de Roteamento Versão 1 [RIPv1] e RIPv2, RIPng, stub EIGRP (Enhanced Interior Gateway Routing Protocol)) são suportados para aplicativos de roteamento de rede pequena com o conjunto de recursos IP Base. Roteamento estático limitado com o conjunto de recursos da LAN Base. O roteamento de custo igual facilita o balanceamento de carga e a redundância da camada 3 em toda a pilha.

●   Protocolos avançados de roteamento unicast IP (Open Shortest Path First [OSPF], EIGRP, Border Gateway Protocol versão 4 [BGPv4] e Intermediate System-to-Intermediate System versão 4 [IS-ISv4]) são suportados para balanceamento de carga e construção de escalabilidade LANs. O roteamento IPv6 (OSPFv3, EIGRPv6) é suportado no hardware para obter o desempenho máximo. O OSPF para acesso roteado está incluído na imagem da base IP. O conjunto de recursos dos Serviços IP é necessário para OSPF, EIGRP, BGPv4 e IS-ISv4 completos.

● O   roteamento baseado em política (PBR) permite controle superior, facilitando o redirecionamento de fluxo, independentemente do protocolo de roteamento configurado. O conjunto de recursos da base IP é necessário para o PBR. O VRF (Roteamento e Encaminhamento Virtual) - Lite permite que um provedor de serviços ofereça suporte a duas ou mais VPNs, com endereços IP sobrepostos. O conjunto de recursos dos Serviços IP é necessário para o VRF-Lite.

●   O Multicast independente de protocolo (PIM) para roteamento de multicast IP é suportado, incluindo o PIM Sparse Mode (PIM-SM), o PIM Dense Mode (PIM-DM), o PIM sparse-densly e o Source-Specific Multicast (SSM). O conjunto de recursos dos Serviços IP é necessário.

● O   endereçamento IPv6 é suportado em interfaces com comandos show adequados para monitoramento e solução de problemas.

QoS superior

O Cisco Catalyst 3850 Series oferece velocidade Gigabit Ethernet com serviços inteligentes que mantêm o tráfego fluindo sem problemas, mesmo 10 vezes a velocidade normal da rede. Os mecanismos líderes do setor para marcação, classificação e programação de pilha cruzada oferecem desempenho superior para tráfego de dados, voz e vídeo, tudo na velocidade do fio.

A seguir, estão alguns dos recursos de QoS suportados nos Switches Cisco Catalyst 3850 Series:

● O   gerenciamento granular de largura de banda sem fio e o compartilhamento justo usam o Cisco IOS Software e a tecnologia UADP ASIC da Cisco para fornecer gerenciamento hierárquico de largura de banda à taxa de linha (por ponto de acesso, por rádio, por SSID, por políticas baseadas no cliente). O compartilhamento justo entre os usuários em um SSID garante que nenhum usuário passe fome por causa de outros usuários pesados. O compartilhamento justo é ativado automaticamente para redes sem fio no nível do usuário e SSID.

●   É fornecida a classificação de campo 802.1p CoS e DSCP, usando marcação e reclassificação por pacote, por endereço IP de origem e destino, endereço MAC ou número da porta TCP / UDP (Layer 4 Transmission Control Protocol / User Datagram Protocol).

● O   agendamento do Shaped Round Robin (SRR) ajuda a garantir a priorização diferencial dos fluxos de pacotes, atendendo de maneira inteligente as filas de entrada e de saída. A queda ponderada da cauda (WTD) evita o congestionamento nas filas de entrada e saída antes que ocorra uma interrupção. O enfileiramento de prioridade estrita ajuda a garantir que os pacotes de prioridade mais alta sejam atendidos à frente de todos os outros tráfegos.

●   A função Cisco Committed Information Rate (CIR) fornece largura de banda em incrementos tão baixos quanto 8 Kbps.

● A   limitação de taxa é fornecida com base no endereço IP de origem e destino, endereço MAC de origem e destino, informações TCP / UDP da camada 4 ou qualquer combinação desses campos, usando ACLs de QoS (ACLs de IP ou ACLs de MAC), mapas de classe e mapas de políticas .

●   Oito filas de saída por porta para tráfego com fio e quatro filas de saída para ajuda sem fio permitem um gerenciamento diferenciado de diferentes tipos de tráfego na pilha para tráfego com fio. Até 2000 polícias agregados estão disponíveis por switch.

Visibilidade e controle de aplicativos usando o NetFlow Flexível

O Cisco IOS Software FNF é a próxima geração em tecnologia de visibilidade de fluxo, permitindo otimização da infraestrutura de rede, reduzindo custos de operação e melhorando o planejamento de capacidade e a detecção de incidentes de segurança com maior flexibilidade e escalabilidade. O Cisco Catalyst 3850 fornece visibilidade otimizada do aplicativo com o FNF, com fio e sem fio. O comutador é capaz de até 48.000 entradas de fluxo em modelos de 48 portas e até 24.000 entradas de fluxo em modelos de 12 e 24 portas, com e sem fio. Com o UADP ASIC, o Cisco Catalyst 3850 oferece tecnologia de fluxo de última geração, com flexibilidade sem precedentes e visibilidade abrangente, estendendo-se dos sinalizadores da Camada 2 (MAC e VLAN) até a Camada 4 (TCP / UDP) e assim por diante no tráfego com fio e sem fio. O switch Cisco Catalyst 3850 é medianet capaz de fornecer visibilidade e recursos de solução de problemas no tráfego de vídeo com fio e sem fio. Recursos específicos de medianet serão ativados em futuras atualizações de software.

Os dados de fluxo coletados pelo FNF podem ser exportados para um coletor externo para análise e relatório ou rastreados pelo EEM. O Cisco Catalyst 3850 permite poderosas correlações de eventos personalizáveis ​​e personalizáveis ​​e ações de política com o EEM, permitindo que os Switches acionem alarmes de eventos personalizados ou ações de política quando a condição predefinida for atendida. Sem necessidade de aplicação externa, os clientes podem usar a infraestrutura existente para realizar o monitoramento do tráfego, tornando a análise de tráfego econômica mesmo em uma grande rede IP.

Detalhes sobre o Cisco FNF estão disponíveis em https://www.cisco.com/en/US/prod/collateral/iosswrel/ps6537/ps6555/ps6601/ps6965/product_data_sheet0900aecd804b590b.html .

High-performance video over wireless integrates Cisco VideoStream technology to optimize the delivery of video applications across the WLAN.

Wired plus wireless IP telephony supports unified communications for improved collaboration through messaging, presence, and conferencing and supports all Cisco Unified Communications wireless IP phones for cost-effective, real-time voice service.

Audio video bridging

Com o Cisco IOS ^® XE Software Release 16.3, Cisco Catalyst 3850 Multigigabit e 3850 10G SFP + agora suporta o padrão AVB IEEE 802.1. Esse padrão forneceu os meios para a entrega altamente confiável de serviços de streaming AV de baixa latência e sincronizados por tempo através de redes Ethernet de camada 2. O padrão também facilita a integração de novos serviços e a interoperabilidade de equipamentos AV de diferentes fornecedores. Quer as conexões dos terminais AV sejam analógicas ou digitais inflexíveis de um para um, o transporte de rede permite muitas conexões plug-and-play transparentes de muitos para vários terminais AV.

Benefícios

●   Melhora a qualidade da experiência, diminuindo a instabilidade e a latência para entrega sincronizada com tempo de AV de alta qualidade

●   Oferece escalabilidade de aplicativos em implantações em rede, incluindo infraestrutura AV expansiva e complexa

●   Reduz o custo total de propriedade (TCO) com cabeamento reduzido (reduz o CapEx) e sem taxas de licença (reduz o OpEx)

Opções de implantação

Campus

Em uma implantação do tipo campus, operar o Cisco Catalyst 3850 no modo de agente de mobilidade e centralizar a funcionalidade do controlador de mobilidade em um WLC 5760, WLC 5508 ou WiSM2 ajuda a obter melhor escalabilidade e desempenho. O Cisco Catalyst 3850 fornece terminação CAPWAP para pontos de acesso, aplicação uniforme de políticas para clientes sem fio, melhor largura de banda sem fio e configuração e monitoramento uniformes baseados no Cisco IOS Software para recursos com fio e sem fio. O controlador de mobilidade fornece coordenação central de mobilidade, RRM e CleanAir.

A compatibilidade com o modo de implantação sem fio centralizado tradicional no WLC 5508, WiSM2 e WLC 5760 ajuda a garantir que os clientes possam migrar para a abordagem de acesso convergente baseado em Cisco Catalyst 3850 em fases, fornecendo um controlador contínuo para os pontos de acesso existentes. Essa migração também fornece proteção de investimento na infraestrutura existente do controlador sem fio. A adoção em fases do novo Cisco Catalyst 3850 ajuda a garantir que a migração para o modo de acesso convergido da conexão sem fio seja contínua. A Figura 10 mostra um Cisco Catalyst 3850 Series Switch em uma implantação do tipo campus.

Controlador de mobilidade (MC) e Agente de mobilidade (MA)

Ramo

O Cisco Catalyst 3850 é otimizado para implantações de filial quando opera no modo de controlador de mobilidade. Nesse modo, o switch não apenas pode terminar os túneis CAPWAP a partir dos pontos de acesso e fornecer conectividade do cliente, mas também gerenciar a mobilidade dentro da filial. Isso elimina a necessidade de um controlador local em todas as ramificações, além dos switches da camada de acesso. Além disso, a visibilidade completa do tráfego com fio e sem fio significa que o roteador WAN pode priorizar o tráfego com fio e sem fio certo dentro e fora da filial. A Figura 11 mostra um Cisco Catalyst 3850 em uma implantação do tipo de acesso à filial.

Implantando o Cisco Catalyst 3850 Series para acesso à filial

Os novos modelos Cisco Catalyst 3850 de 12 e 24 portas SFP + ou SFP baseados em SFP, bem como o modelo SFP + de 48 portas não empilhável também podem ser usados ​​na filial para agregar tráfego de switches de acesso menores por meio de links de fibra óptica para maior segurança e EMI implantações sensíveis (Figura 12).

Implantando conexões mistas de cobre e fibra com uma pilha Cisco Catalyst 3850 na filial

Especificações

Alternar desempenho

A Tabela 10 mostra as especificações de desempenho dos Cisco Catalyst 3850 Series Switches.

Tabela 10.        Especificações de desempenho do Cisco Catalyst 3850 Series

Dimensões, peso, acústica, tempo médio entre falhas e especificações de faixa ambiental para os switches Cisco Catalyst 3850 Series

A Tabela 11 mostra dimensões, peso, acústico, tempo médio entre falhas (MTBF) e faixa ambiental. O peso não inclui uma FRU de ligação ascendente. O peso inclui o conjunto do chassi conforme é enviado (com ventiladores), uma fonte de alimentação e um slot de fonte de alimentação em branco.

Tabela 11.          Dimensões, peso, acústica, MTBF e faixa ambiental ^[11]

Conectores para Cisco Catalyst 3850 Series

Tabela 12 mostra os conectores suportados.

Tabela 12.          Conectores

Para obter as informações mais recentes de compatibilidade do módulo transceptor Cisco, consulte https://www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html .

Suporte a gerenciamento e padrões para Switches Cisco Catalyst 3850 Series

A Tabela 13 mostra o suporte a gerenciamento e padrões do Cisco Catalyst 3850 Series.

Tabela 13.        Suporte de gerenciamento e padrões para o Cisco Catalyst 3850 Series

Especificações da fonte de alimentação

A Tabela 14 lista as especificações de energia do Cisco Catalyst 3850 Series com base no tipo de fonte de alimentação usada.

Tabela 14.        Especificações de energia para o Cisco Catalyst 3850 Series

Consumo de energia de switches Cisco Catalyst 3850 Series independentes

A Tabela 15 mostra o consumo de energia dos Switches Cisco Catalyst 3850 Series autônomos com base nos testes da Alliance for Telecommunications Industry Solutions (ATIS) usando tráfego de fluxo de distribuição IMIX, com tensão de entrada de 115VAC a 60 Hz e sem carregamento de PoE. Os valores fornecidos são os números máximos possíveis de consumo de energia nos respectivos cenários de teste.

Tabela 15.          Consumo de energia (em watts) do Cisco Catalyst 3850 Series autônomo

Segurança e conformidade

Tabela 16. Informações de       segurança e conformidade para o Cisco Catalyst 3850 Series

garantia

Os Switches Cisco Catalyst 3850 Series vêm com um E-LLW que inclui entrega NBD de hardware de substituição, quando disponível, e 90 dias de suporte 8x5 Cisco TAC.

Sua declaração formal de garantia, incluindo a garantia aplicável ao software da Cisco, aparece no pacote de informações da Cisco que acompanha o seu produto Cisco. Recomendamos que você reveja cuidadosamente a declaração de garantia fornecida com seu produto específico antes de usar.

A Cisco se reserva o direito de reembolsar o preço de compra como seu recurso exclusivo de garantia.

Para obter mais informações sobre os termos da garantia, visite https://www.cisco.com/go/warranty . A Tabela 17 fornece informações sobre o E-LLW.

Tabela 17.        Detalhes do E-LLW

Licensing

The three feature sets available with all Cisco Catalyst 3850 Series Switches are:

●   LAN Base: Enterprise access Layer 2 switching features

●   IP Base: Enterprise access Layer 3 switching features

●   IP Services: Advanced enterprise Layer 3 switching (IPv4 and IPv6) features

The LAN Base feature set offers enhanced intelligent services that include comprehensive Layer 2 features, with up to 255 VLANs. The IP Base feature set provides entry-level enterprise services in addition to all LAN Base features, with 1K VLANs. IP Base also includes the support for wireless controller functionality (mobility agent and mobility controller role; additional access point license required for mobility controller role), routed access, smart operations, FNF, and so on. The IP Services feature set provides full enterprise services that include advanced Layer 3 features such as EIGRP, OSPF, BGP, PIM, and IPv6 routing such as OSPFv3 and EIGRPv6. All software feature sets support advanced security and MQC-based QoS.

The Cisco Catalyst 3850 Series Switches with LAN Base feature set can only stack with other Cisco Catalyst 3850 Series LAN Base switches. The same applies to IP Base and IP Services as well. A mixed stack of LAN Base switch with IP Base or IP Services feature set is not supported.

The 12-port and 24-port SFP+- and SFP-based models as well as the 48-port SFP+ model can only be ordered with IP Base or IP Services licenses. Therefore, in order to stack with LAN Base models, they need to be configured in LAN Base mode from the CLI.

Customers can transparently upgrade the software feature set in the Cisco Catalyst 3850 Series Switches through Cisco IOS Software CLI using the Right To Use (RTU)-based software upgrade process. Software activation enables the Cisco IOS Software feature sets. Based on the license’s type, Cisco IOS Software activates the appropriate feature set. License types can be changed, or upgraded, to activate a different feature set.

Access point license for Cisco Catalyst 3850 Series

An access point license is required for Cisco Catalyst 3850 Series Switches operating in mobility controller mode. No access point license is required for 3850 operating in mobility agent mode. This functionality is included in the IP Base feature set. Other devices that can act as mobility controller are the WLC 5760, WLC 5508, and WiSM2 wireless controllers. Access point licenses can be transferred only between two 3850 switches or between 3850 and 5760 controller and vice versa.

Software policy for Cisco Catalyst 3850 Series Switches

Customers with Cisco Catalyst LAN Base and IP Base software feature sets will be provided with maintenance updates and bug fixes designed to maintain the compliance of the software with published specifications, release notes, and industry standards compliance as long as the original end user continues to own or use the product or up to one year from the end-of-sale date for this product, whichever occurs earlier. Customers with licenses for our IP Services software images require a service support contract such as Cisco Smart Net Total Care^™ Service to download updates. This policy supersedes any previous warranty or software statement and is subject to change without notice.

Cisco ONE Software

Cisco ONE Software for Access Switching is available for the Cisco Catalyst 3850 Series Switches.

Cisco ONE Software is a new way for customers to purchase and use our infrastructure software. It offers a simplified consumption model, centered on common customer scenarios in the data center, WANs, and LANs.

Cisco ONE Software and services provide customers with four primary benefits:

●   Software suites that address typical customer use scenarios at an attractive price

●   Investment protection of their software purchase through software services-enabled license portability

●   Access to ongoing innovation and new technology with Cisco Software Support Service (SWSS)

●   Flexible licensing models to smoothly distribute customer's software spend over time

For ordering information for Cisco ONE Software for the Cisco Catalyst 3850 Series Switches, go to https://www.cisco.com/c/en/us/products/software/one-access/switching-part-numbers.html.

Cisco and Partner Services

Enable the innovative, secure, intelligent edge in the Borderless Network Architecture using personalized services from Cisco and our partners. Through a discovery process that begins with understanding your business objectives, we help you integrate the next-generation Cisco Catalyst fixed switches into your architecture and incorporate network services onto that platform. Sharing knowledge and leading practices, we support your success every step of the way as you deploy, absorb, manage, and scale new technology.

Escolha entre um conjunto flexível de serviços de suporte projetados para atender às suas necessidades comerciais e ajudá-lo a manter o desempenho da rede de alta qualidade enquanto controla os custos operacionais. (Veja a tabela 18.)

Tabela 18.       Serviços técnicos disponíveis para os switches Cisco Catalyst 3850 Series

Notas

Informações sobre pedidos

A Tabela 19 lista informações sobre pedidos do Cisco Catalyst 3850 Series. Para fazer um pedido, visite a página inicial de pedidos da Cisco em https://www.cisco.com/en/US/ordering/or13/or8/order_customer_help_how_to_order_listing.html .

Tabela 19.       Informações para pedidos do Cisco Catalyst 3850 Series

Informações de compatibilidade óptica

O Cisco Catalyst 3850 Series suporta uma ampla variedade de ópticas. Como a lista de ópticas suportadas é atualizada regularmente, consulte as tabelas disponíveis aqui para obter as informações mais recentes sobre compatibilidade de QSFP +, SFP + e SFP: https://www.cisco.com/en/US/products/hw/modules/ ps5455 / products_device_support_tables_list.html .
